QS двигатель спицы для скутера типа 1500 Вт 205 (45H) V2 в Мотор Ступицы Колеса

Это QS электрический самокат на колесах спицы ступицы двигателя для конверсионных комплектов, которые мощность в диапазоне от 500 Вт до 3000 Вт Номинальная, выпадающие 200 мм с дисковым тормозом скутера.

1. Как правило, спец

Тип двигателя: BLDC постоянный магнит наружный ротор в-колесный Мотор Ступицы с датчиком Холла

Бренд: QS Motor,QSMOTOR

Конструкция двигателя: двойная ось без обода (не интегрирована), 36 спиц отверстия, OD 4,2 мм

Соответствующий размер обода: 24 дюйма, 26 дюймов колесо для электровелосипеда, 17 дюймов, 18 дюймов, 19 дюймов колесо для мопеда.

Высота магнита: 45 мм, 23 пары полюсов

Статор: Aluminmum ядро

Номинальная мощность: 1500 Вт

Номинальное напряжение: 72 в по умолчанию (48-96 в, опционально)

Скорость: 40KPH по умолчанию (24-45KPH, опционально)

КВ: 13,85 и т. Д.

Максимальный крутящий момент: около 130 Н. М

Максимальная эффективность: 86-88%

Постоянный ток батареи: 23A (72 в)

Пиковый ток батареи: 50A (72 в)

Предполагаемый пиковый фазовый ток: 200А (зависит от кв)

Термический зонд: KTY83/122 (по умолчанию, опционально)

Рабочая температура: 70-120 ℃, Пик 150 ℃

Тип тормоза: дисковый тормоз скутера, PCD3 * 80 мм (по умолчанию)

Выпадение/задняя Ширина вилки для установки: 200 мм

14 мм английская длина резьбы для одного/3 скорости свободного хода

10 мм мост на плоской подошве

Двойной набор Холла с водонепроницаемыми соединителями

10 мм ⊃ 2; Сечение фазового провода (не включает изоляционный слой)

Угол помех датчика Холла: 120 градусов

Степень водонепроницаемости: IP54

Цвет: черный (по умолчанию), Белый/светящийся (дополнительно $5,0)

N.W./G.W. : 11 кг/12,5 кг Размеры упаковки: 34 см * 34 см * 33 см долларов США/шт

PS. Параметры датчика температуры: KTY84/130, KTY83/122, 10K @ 25C NTC (модель MF58-103F3950).

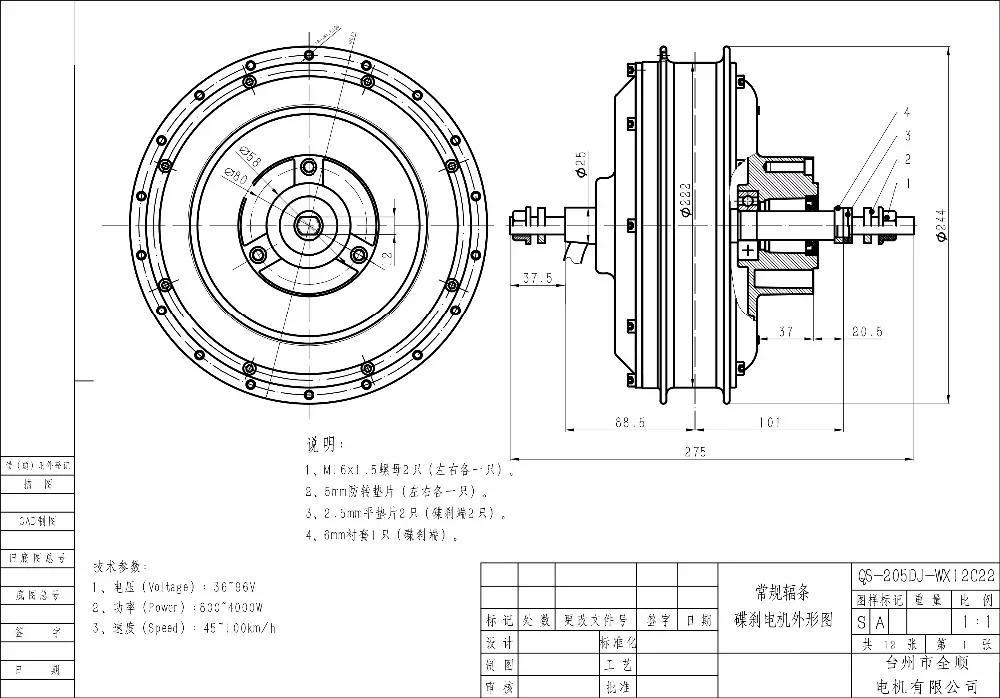

2. 205 E-Spoke Мотор Ступицы скутера 200 мм выпадение чертеж

Вот чертеж нашего обычного 205 e-spoke скутера ступицы двигателя с PCD3 * 80 мм дискового тормоза.

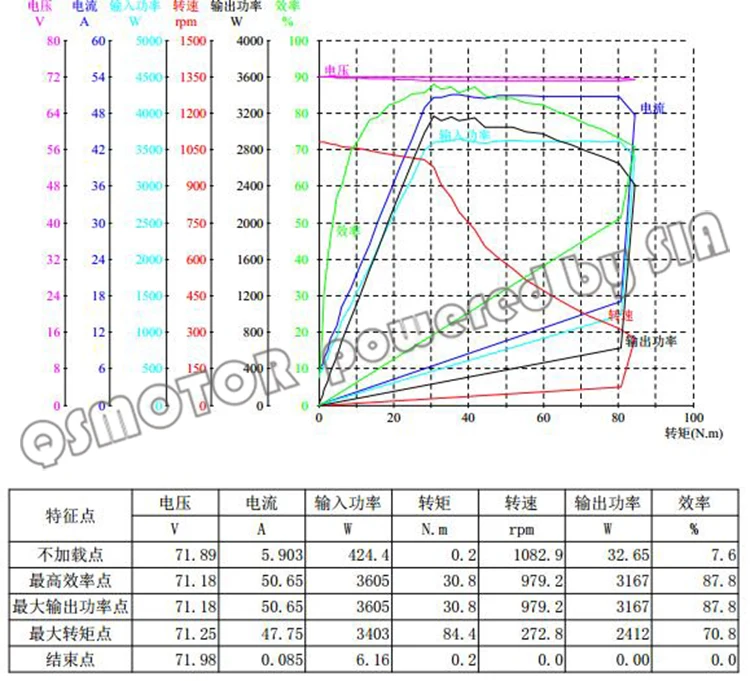

3. Отчет по испытанию

Вот один тестовый тест нашего 205 1500 Вт V2 двигателя концентратора, 72 в 1082 об/мин (высокие об/мин не рекомендуется).

Если вы хотите проверить другой отчет о тесте с разным значением кв, пожалуйста, свяжитесь с нашими продажами свободно.

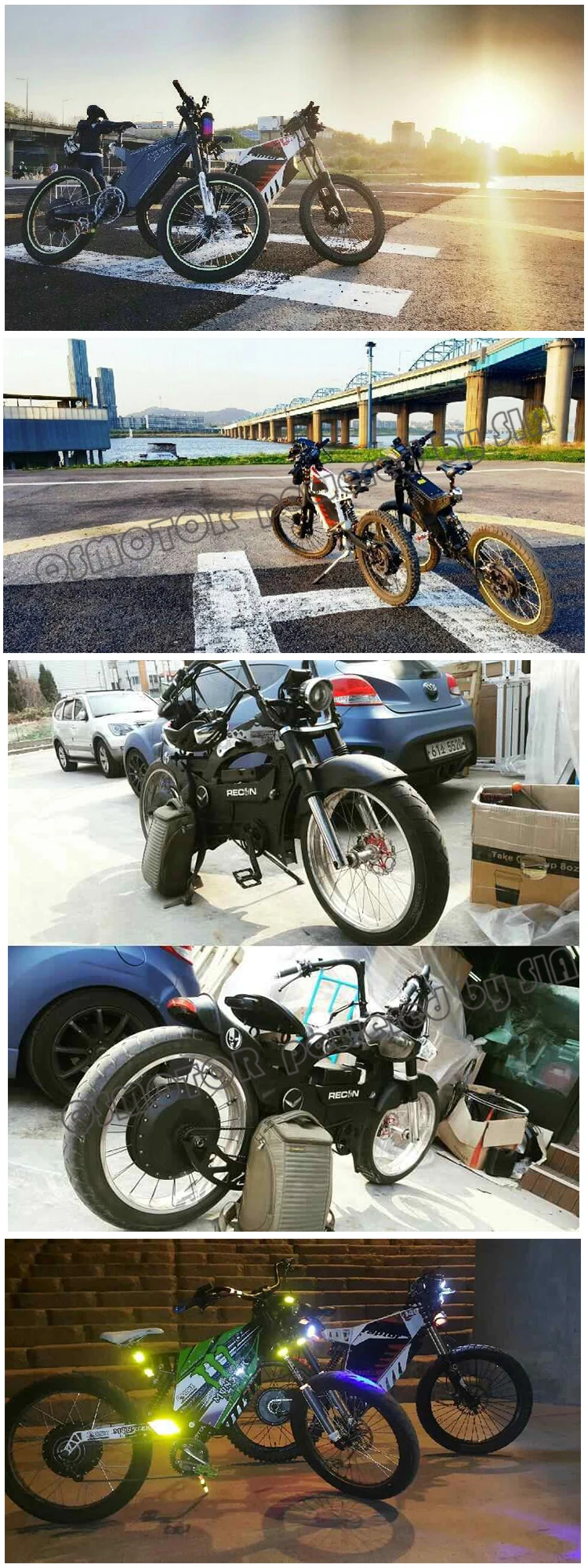

4. 205 е-спица ступицы двигателя велосипеда применение

Какой двигатель выглядит после 1,5 лет и 20,000 км с 150a полной мощности все время.

Каждый день я запускаю его более 13-14 кВт полной мощности большинство раз. И все еще хорошо работает. -По слову панды.

Это двигатель QS 205 50H V3 мотор для центрального движения 24X5T обмотки с 26 дюймов обода, сочетается с SVMC72150 контроллер 150A пиковое потребление тока батареей, 350A фазный ток.

Видео://www.facebook.com/peter.kovacs.3363/videos/1180495398674504/
