AD9958/AD9959 высокочастотный DDS модуль

Комбо один: AD9959 4 канала (доставка по умолчанию)

Комбинированное два: AD9959 4 канала + высокоскоростной USB2.0 плата управления 76,88 $;

Характеристики модуля:

1. AD9958/AD9959:2/4 канал, высокочастотный выход: 1 Гц-200 МГц, модуль после многократного изменения конструкции и изменения платы может выводить красивый сигнал 200 МГц;

2. 2/4 канала независимая частота, амплитуда и Фаза регулируется;

3. 32-битный аккумуляторная батарея, частота Разрешение лучше, чем 0,12 Гц;

4. 14 фазы регистрирует с фазовым разрешение 0,022 градусов;

1024 уровень 5, 10 бит амплитудный регистр, амплитуда тонкой регулировки;

6, 2 заказа, 4 заказа, 8 заказов, 16 заказов, ASK, PSK, FSK мощная функция модуляции;

7. Функция линейной частоты, амплитуды и фазовой развертки;

8. Независимый Программируемый выходной ток DAC;

9. Высокоскоростная связь SPI;

10, полностью совместим с оригинальным компьютерным программным обеспечением ADI, может реализовывать все мощные функции чипа AD9959, плата управления использует интерфейс USB2.0, прост в использовании;

11, модульное управление, AD9958/59 Модуль и плата управления являются независимыми, просты в использовании другие контроллеры управления;

12, AD9958/59 модуль, выход: прямой выход три дороги, дорога с сигнальным выходным трансформатором (Поддержка PCB, но выходной трансформатор по умолчанию, свяжитесь с нами для специальной обработки, В дополнение к цене 50 юаней);

Совет: плохая практическая способность, рекомендуется покупать MCU версию, не дорого, но это может сэкономить много времени.Ite

ДваМодуль измеренной формы волны:

50Синусоида

1 мСинусоида

10 мСинусоида

200 мСинусоида

10 МГц

50 МГц

100 МГц

150 МГц

200 МГц

Три. Применение модулей:

1. Локальный осциллятор;

2. Испытательное оборудование;

3. Синхронные часы и Высокочастотный источник сигнала;

4. Модуль обучения AD9958/AD9959;

5. Источник сигнала для ремонта

4. Параметры производительности модуля:

1. Управление через USB (5 в источник питания)

3. Выход частотный канал: 1Hz-200 МГц, 0,12 Гц разрешение;

4. Диапазон выхода 0-500mvpp 1 м высокая устойчивость;

5. Независимая фазовая регулировка, 0,022 градусов точное фазовое разрешение, может реализовывать IQ и другие сигналы.

V. Комплект:

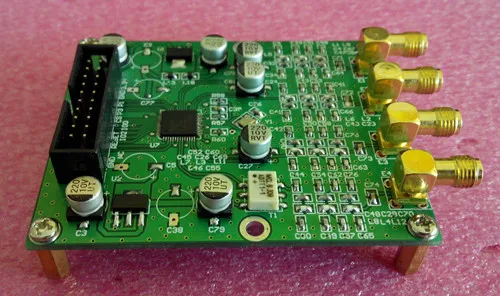

1. AD9958/AD9959 модуль 1

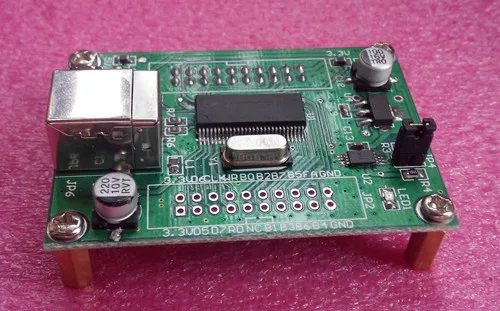

2. Модуль управления 1 блок

3. Один USB кабель

4. Программное обеспечение управления ПК + схема (PDF) + другие данные + техническая поддержка;

5. Предоставляем STM32F103 STM32 программы и техническую поддержку.
