Рождество Дерево DIY Наборы светодиод мигает мигают Технология электронный Малый

Рождество Дерево DIY Наборы светодиод мигает мигают Технология электронный Малый

Руководство продукта:

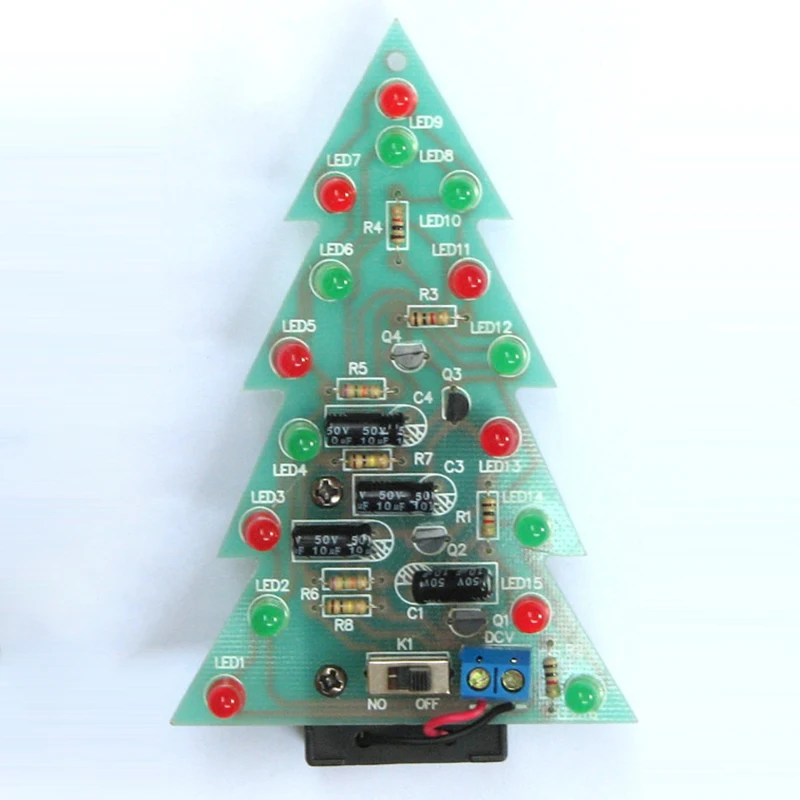

Схема состоит из 16 светодиодных (светоизлучающих диода).16 LED разделен на четыре группы, и каждая группа имеет другую частоту мигающей частоты, когда четыре группы светодиодных огней вместе после вспышки, как яркая елочка, И этот канал от 9 В батарея.

Преимущества этого замыкания: простое и практичное, низкое энергопотребление, и канал-это использование интегрированного канала, меньше частей, легко понять линию, пакет внешних соединений, все с штекером, легко заменяется на запчасти в любое времяИ благоприятствует отладке канала.Но также позвольте нам в процессе отладки углубить понимание принципа канала.

Эта линия генерируется циклом колебательной цепи, принцип является следующим:

1, после первого заряда, конденсатор C1 и C4 заряжается.

2, конденсатор C2 & C3 будет продолжать заряжать.

3, когда транзисторный Q1 и Q4 проводимость в то же время, конденсатор C1 и C4 разряжается.

4, конденсатор C2 и C3 полностью заряжен, транзисторный Q1 & Q4 будет закрыт, и конденсаторы C1 & C4 снова заряжают.

5, транзисторный Q2 & Q3 проводимость в то же время конденсатор C2 и C3 будет разряжаться.

И так далее, скорость вспышки-это частота колебаний, и частотное значение сопротивления R и конденсатора c значением решения.



Комплект состоит из: ручной (включая схему, инструкции по установке, список частей), плата платы pcb, батарейный блок состав.(Не оборудован батарейки, такие как необходимость покупки можно приобрести, 3.00 юаней/месяц 9 В батарея)

Размер доски: 70mm110mm
