Одноцветный контроллер светодиодной ленты
Краткое описание
● Мини-стиль RF Диммер, один канал постоянного напряжения на выходе.
● Радиочастотный диммер совместим с различными удаленными диммирующими устройствами, выполняет функции переключения и затемнения.
● Плавное затемнение и переключение без мерцания.
● Обработанная 2,4 ГГц Беспроводная технология, дистанционное громкий динамик bluetooth динамик fm-радио динамик с возможностью погружения на глубину до 30 м,
Один радиочастотный Диммер может принимать до 10 пультов дистанционного управления.
● Функция автоматической передачи, один приемник может передавать сигнал с пульта ДУ на другой приемник
В пределах 15 м, поэтому расстояние дистанционного управления может быть выше 100 м.
● Можно управлять WiFi с помощью приложения, установленного на мобильных устройствах IOS или Android во время работы с
WiFi-релейный контроллер.
● Можно подключить с помощью внешнего кнопочного переключателя для достижения функции включения/выключения и затемнения.
● Работает с ретранслятором мощности, чтобы неограниченно увеличить выход.
Руководство пользователя
Одноцветный контроллер светодиодной ленты
Технические параметры

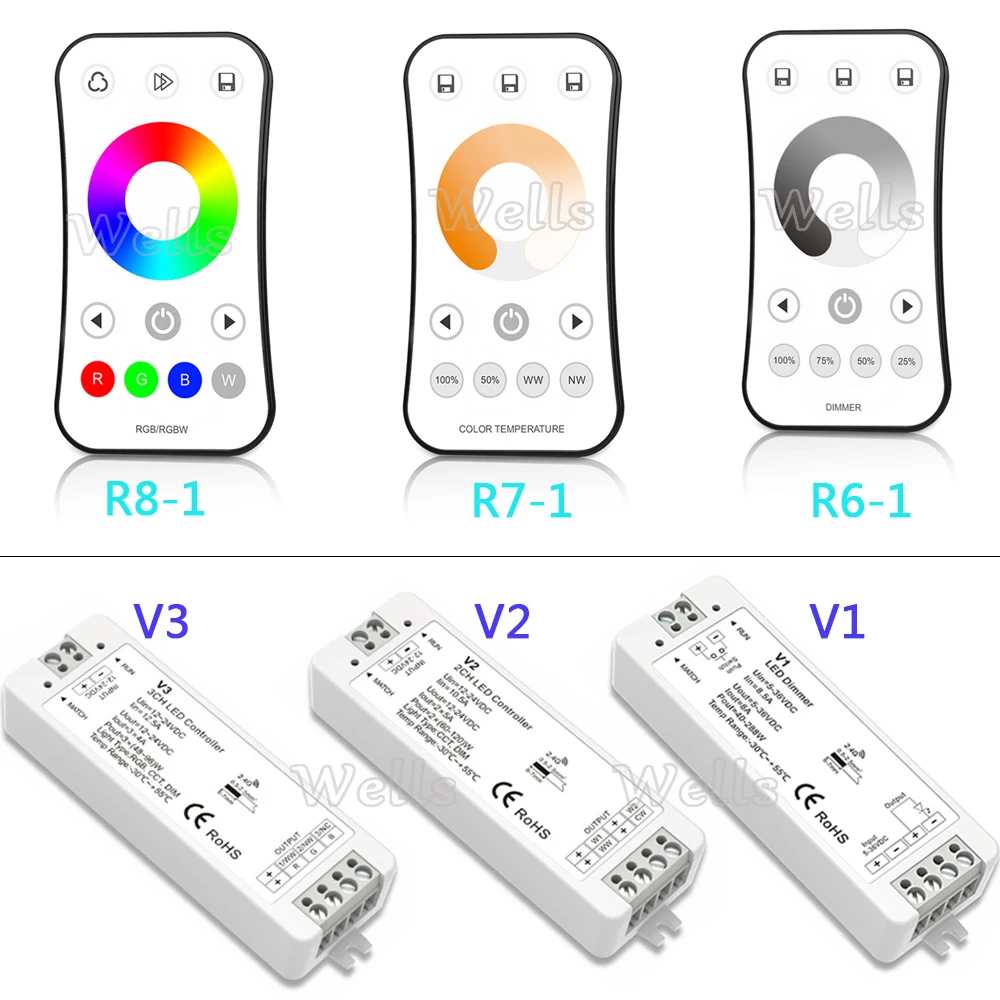

Светодиодный пульт дистанционного управления
● Выход сигнал: РЧ (2,4 ГГц)
● Рабочее напряжение: 3 В постоянного тока (CR2032)(Не входит в комплект)
● Время работы в режиме ожидания: 12 месяцев
● Удаленное расстояние: 30 м
● Размер: L107 × w58,5 × H9 мм

Светодиодный приемник
● Входное напряжение: 5-36 В постоянного тока
● Выходная мощность: 5 В, макс. 40 Вт 12 В, макс. 96 Вт
24V, Max 192W 36V Макс 288W
● Выходной ток: 1CH, 8A/CH
● Размер: L97 × W33 × h18 мм

ВКЛ/ВЫКЛ: включение/выключение светильник.
Яркое колесо: Нажмите, чтобы изменить яркость.
Яркий +/-: Регулировка яркости, короткое нажатие 10 уровней, длительное нажатие 1-5 с непрерывная Настройка 256 уровней.
100%,75%,50%,25%: получите 4 вида яркости напрямую.
3 сцены: короткое нажатие, длительное нажатие 2s save
Руководство по подбору
Используйте подходящий ключ
1. Соответствие: короткое нажатие кнопки соответствия приемника, в течение 5s нажмите кнопку ВКЛ/ВЫКЛ пульта ДУ.
2. Удаление: удерживайте нажатой клавишу соответствия приемника для 5s, удалите все соответствующие удаленные устройства.
Используйте питание
1. Соответствие: Выключите питание, затем включите питание снова,
Короткое нажатие кнопки вкл/выкл 3 раза на пульте быстро в течение 5s после включения,
Ссылка выполняется, как только светильник мигает 3 раза.
2. Удаление: Выключите питание, затем включите питание снова,
Короткое нажатие кнопки вкл/выкл 5 раз на пульте быстро в течение 5s после включения,
Отключение происходит, когда светильник мигает 5 раз.
Внешний кнопочный переключатель (опционально)
1. Короткое нажатие: включение/выключение светильник.
2. Длительное нажатие (1-5 с): когда светильник включен, постоянно увеличивает или уменьшает яркость.
3. Длительное нажатие (10s): когда несколько контроллеров используют кнопку ВКЛ/ВЫКЛ, достигается одновременная регулировка.

Информация о безопасности
Неисправности вызывают Устранение неполадок
Неравномерная интенсивность
Между передней и
Задний, с падением напряжения
1. Выходной кабель слишком длинный.
2. Диаметр проволоки слишком мал.
3. Перегрузка за пределами мощности источника питания.
4. Перегрузка за пределами возможности контроллера.
1. Уменьшение питания кабеля или петли.
2. Измените более широкий провод.
3. Замените более высокий источник питания.
4. Добавьте репитер питания.
Нет ответа
От пульта ДУ
1. Аккумулятор не имеет питания.
2. За контролируемым расстоянием.
3. Контроллер не совместим с пультом дистанционного управления.
1. Замена аккумулятора.
2. Уменьшить дистанцию.
3. Повторите сопряжение с пультом дистанционного управления.
1. Нет мощности.
2. Неправильное соединение или отсутствие безопасности.
1. Проверьте мощность.
2. Проверьте соединение.
Светильник отсутствует
Схема проводки

Светодиодный источник питания и Источник питания:
● 5 В лампа, вход 5 в источник питания, может загружать 0 ~ 40 Вт,
● 12 В led лампа, Вход 12V источника питания, может нагрузить 0 ~ 96W,
● Лампа 24 В, источник питания 24 В, может загружать 0 ~ 192 Вт,
● Лампа 36 В, источник питания 36 В, может загружать 0 ~ 288 Вт,
Источник питания должен быть больше, чем мощность нагрузки 20%.

Двойной цвет (Цветовая температура) Контроллер светодиодной ленты
Краткое описание
● Мини-стиль RF пульт дистанционного управления с 2 канала постоянное напряжение на выходе.
● Двухцветный (WW/CW) контроллер, должен совпадать с двухцветным радиочастотным пультом.
● Плавное затемнение и переключение без мерцания.
● Полная совместимость с различными двухцветными радиочастотными пультами.
● Обработанная 2,4 ГГц Беспроводная технология, дистанционное громкий динамик bluetooth динамик fm-радио динамик с возможностью погружения на глубину до 30 м,
Один приемник может принимать до 10 пультов дистанционного управления.
● Функция автоматической передачи, один приемник может передавать сигнал с пульта ДУ на другой приемник
В пределах 15 м, поэтому расстояние дистанционного управления может быть выше 100 м.
● Можно управлять WiFi с помощью приложения, установленного на мобильных устройствах IOS или Android во время работы с
WiFi-релейный контроллер.
● Работает с ретранслятором мощности, чтобы неограниченно увеличить выход
Технические параметры

Светодиодный пульт дистанционного управления
● Выход сигнал: РЧ (2,4 ГГц)
● Рабочее напряжение: 3 В постоянного тока (CR2032)(Не входит в комплект)
● Время работы в режиме ожидания: 12 месяцев
● Удаленное расстояние: 30 м
● Размер: L107 × w58,5 × H9 мм

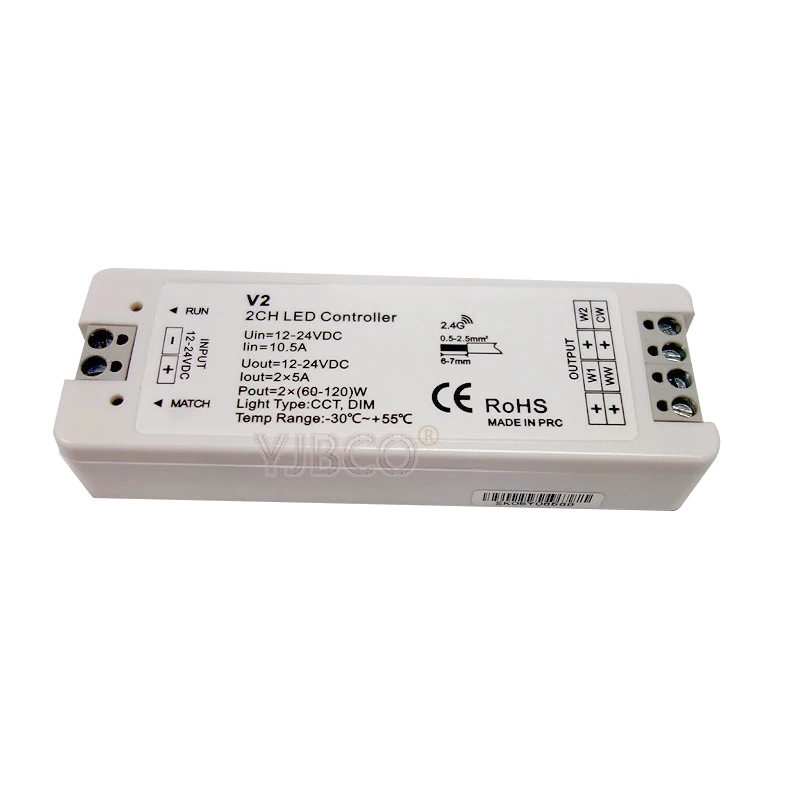

Светодиодный приемник
● Входное напряжение: 12-24 В постоянного тока
● Выходная мощность: 12 В, макс. 120 Вт
24 В, Макс 240 Вт
● Выходной ток: 2CH, 5A/CH
● Размер: L97 × W33 × h18 мм

ВКЛ/ВЫКЛ: включение/выключение светильник.
Колесо Цвета: Коснитесь, чтобы изменить цветовую температуру.
Яркий +/-: Регулировка яркости, короткое нажатие 10 уровней, длительное нажатие 1-5 с непрерывная Настройка 256 уровней.
100%,50%: получите 100% или 50% яркости напрямую.
WW: теплый белый.
NW: холодный белый.
3. Сцена: короткое нажатие, длительное нажатие 2s save.
Руководство по подбору
Используйте подходящий ключ
1. Соответствие: короткое нажатие кнопки соответствия приемника, в течение 5s нажмите кнопку ВКЛ/ВЫКЛ пульта ДУ.
2. Удаление: удерживайте нажатой клавишу соответствия приемника для 5s, удалите все соответствующие удаленные устройства
Используйте питание
1. Соответствие: Выключите питание, затем включите питание снова,
Короткое нажатие кнопки вкл/выкл 3 раза на пульте быстро в течение 5s после включения,
Ссылка выполняется, как только светильник мигает 3 раза.
2. Удаление: Выключите питание, затем включите питание снова,
Короткое нажатие кнопки вкл/выкл 5 раз на пульте быстро в течение 5s после включения,
Отключение происходит, когда светильник мигает 5 раз.

Контроллер светодиодной ленты RGB
Краткое описание
● Мини-стиль пульт дистанционного управления с 3 канала постоянное напряжение на выходе.
● Контроллер RGB, должен соответствовать пульту RGB, создавать красочный статический или динамический эффект.
● Полная совместимость с различными пультами дистанционного управления RGB.
● Плавное затемнение и переключение без мерцания.
● При управлении RGB светильник, встроенный в 10 режимов, включает прыжок или постепенное изменение стиля.
● Обработанная 2,4 ГГц Беспроводная технология, поэтому если вы до 10 дистанционный пульт.
● Функция автоматической передачи, один приемник может передавать сигнал с пульта ДУ на другой приемник
В пределах 15 м, поэтому расстояние дистанционного управления может быть выше 100 м.
● Функция автоматической синхронизации, различные Приемники могут работать синхронно, когда они контролируются
Тот же пульт ДУ, при одинаковом динамическом режиме и одинаковой скорости.
● Можно управлять WiFi с помощью приложения, установленного на мобильных устройствах IOS или Android во время работы с
WiFi-релейный контроллер.
● Пользователь может настроить собственный Список режимов изменения RGB с помощью приложения для расширенной функции.
● Работает с ретранслятором мощности, чтобы неограниченно увеличить выход.
Технические параметры

Светодиодный пульт дистанционного управления
● Выход сигнал: РЧ (2,4 ГГц)
● Рабочее напряжение: 3 В постоянного тока (CR2032)(Не входит в комплект)
● Время работы в режиме ожидания: 12 месяцев
● Удаленное расстояние: 30 м
● Размер: L107 × w58,5 × H9 мм

Светодиодный приемник
● Входное напряжение: 12-24 В постоянного тока
● Выходная мощность: 12 В, макс. 144 Вт
24V, Макс 288W
● Выходной ток: 3CH, 4A/CH
● Размер: L97 × W33 × h18 мм

ВКЛ/ВЫКЛ: включение/выключение светильник.
Цветовое колесо: Нажмите, чтобы изменить статический цвет RGB.
Режим: короткое нажатие, запуск следующего режима, длительное нажатие 2s режим запуска.
Скорость/насыщенность: для динамического режима, регулировка скорости, короткое нажатие 10 уровней, длительное нажатие 2s скорость по умолчанию.
Для статического цвета, регулируйте насыщенность, медленно меняйте текущий статический цвет на смешанный белый,
Короткое нажатие 11 уровней, длительное нажатие 1-5 с непрерывная Настройка 256 уровней.
Яркий +/-: Регулировка яркости, короткое нажатие 10 уровней, длительное нажатие 1-5 с непрерывная Настройка 256 уровней.
R/G/B: Регулировка яркости R/G/B, короткое нажатие включения/выключения, длительное нажатие 1-5 с непрерывная Настройка 256 уровней.
W +/-: короткое нажатие, включение/выключение белого (RGB mix), длительное нажатие 1-5 с непрерывное 256 уровней регулировки
Насыщенность, а именно медленно меняйте текущий статический цвет на смешанный белый.
Сцена: короткое нажатие, длительное нажатие 2s save.

Руководство по подбору
Используйте подходящий ключ
1. Соответствие: короткое нажатие кнопки соответствия приемника, в течение 5s нажмите кнопку ВКЛ/ВЫКЛ пульта ДУ.
2. Удаление: удерживайте нажатой клавишу соответствия приемника для 5s, удалите все соответствующие удаленные устройства.

Используйте питание
1. Соответствие: Выключите питание, затем включите питание снова,
Короткое нажатие кнопки вкл/выкл 3 раза на пульте быстро в течение 5s после включения,
Ссылка выполняется, как только светильник мигает 3 раза.
2. Удаление: Выключите питание, затем включите питание снова,
Короткое нажатие кнопки вкл/выкл 5 раз на пульте быстро в течение 5s после включения,
Отключение происходит после того, как светильник мигает 5 раз

Информация о безопасности
1. Продукт устанавливается и обслуживается квалифицированным лицом.
2. Изделие не является водонепроницаемым. Пожалуйста, избегайте солнца и дождя.
3. Хорошая теплоотдача продлит срок службы контроллера. Пожалуйста, обеспечьте хорошую вентиляцию.
4. Пожалуйста, проверьте, соответствует ли выходное напряжение любого используемого источника питания рабочее напряжение
Продукт.
5. Убедитесь, что все проводные соединения и полярности верны и безопасны перед использованием мощности, чтобы избежать каких-либо
Светодиодный фонарь поврежден.
6. Если возникла ошибка, пожалуйста, верните товар вашему поставщику. Не пытайтесь самостоятельно зафиксировать этот продукт
