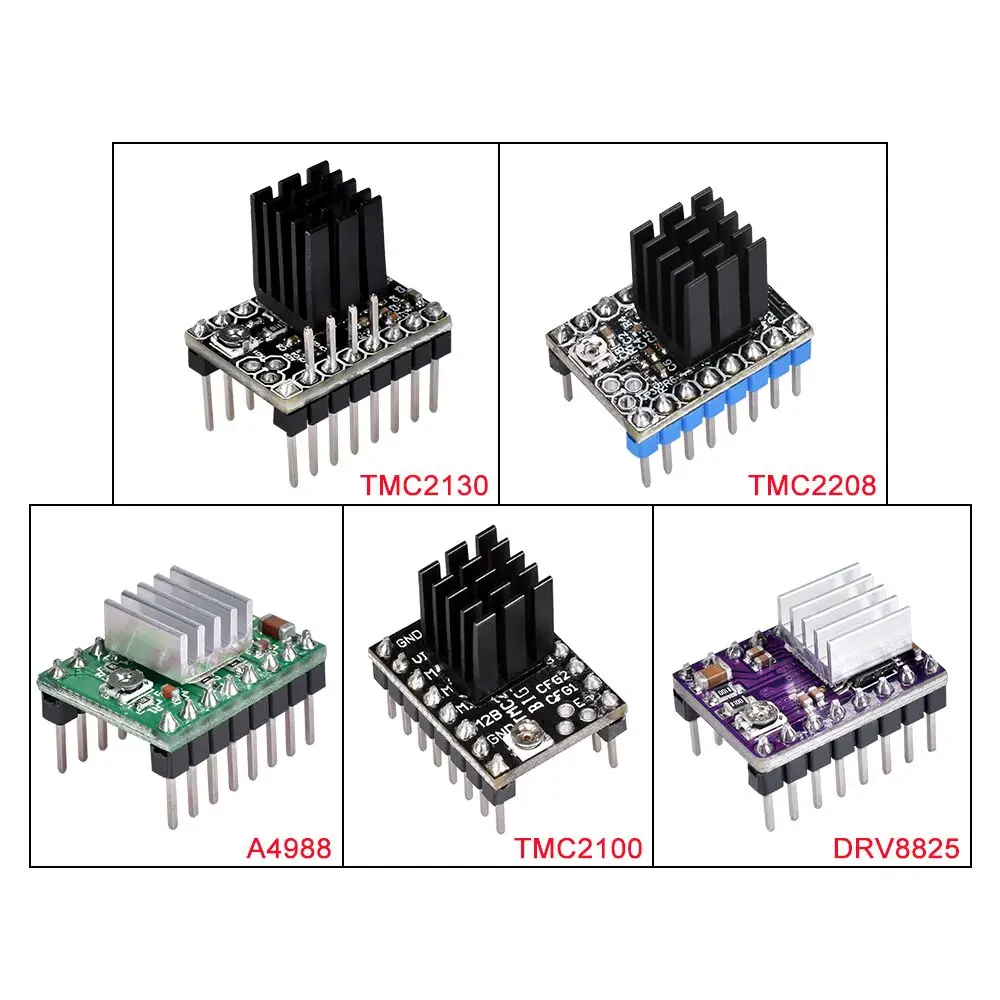

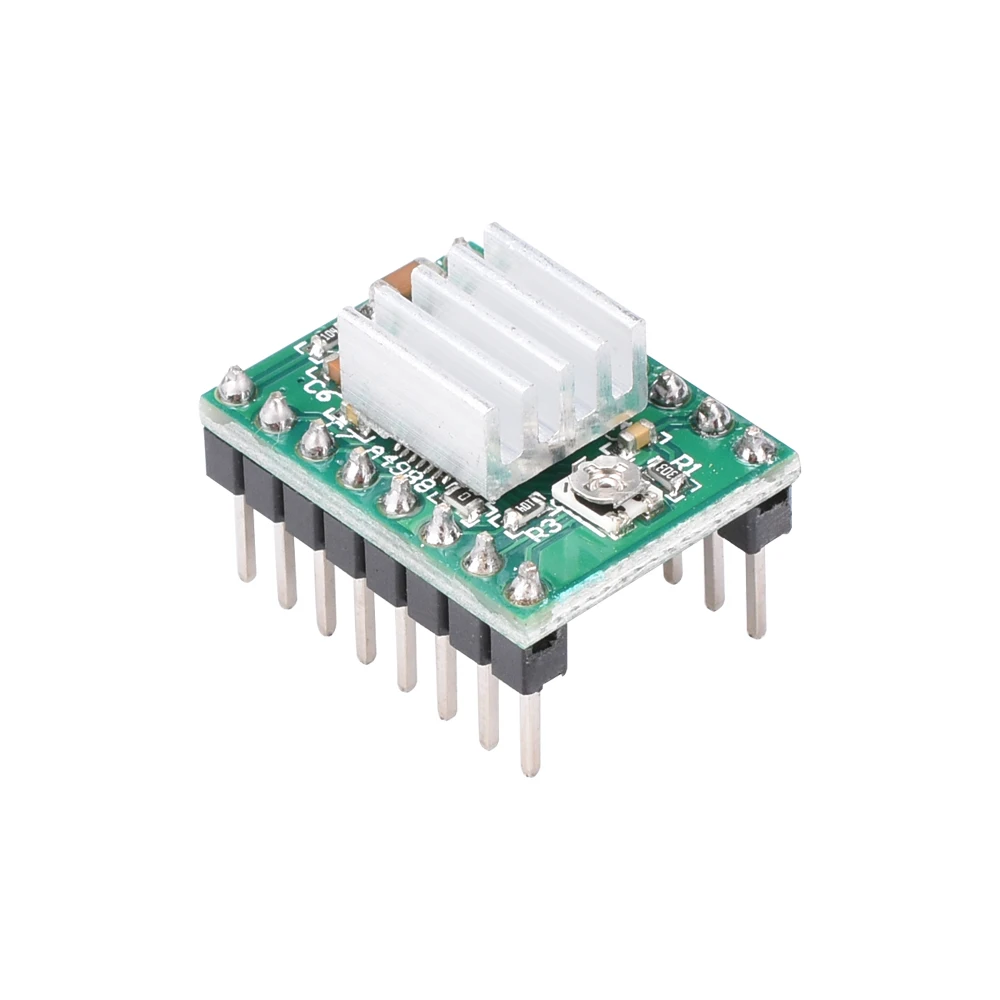

TMC2208 V1.0 TMC2130 V1.1 A4988 DRV8825 TMC2100 Драйвер шагового двигателя для Reprap Рампы 1 4 5 Ramps 6

О TMC2130 V1.1SPIПодробная информация по ссылке:

Https:/store/product/TMC2130-V1-1-SPI-Motor-Driver-Module-StepStick-Replace-TMC2208-DRV8825-For-Ramps-1-4-1/228623_32890916032.html?spm=2114.12010611.8148356.9.2ab83701Dz36d0







TMC2130 V1.1Параметры: Конфигурация: Dir/шаг/SPI Микрошаги: до 1/256 MicroPlyer: 1/256 Логическое напряжение VI0: 3-5 В Напряжение двигателя: 4,75-46 в Фазовый ток двигателя: 1.2A RMS, 2A пиковый TMC2130 V1.1Поддерживает два режима управления интерфейсом шаг/DIR Комбинированная максимальная эффективность и оптимальный крутящий момент двигателя без шума. Высокая точность без датчика обнаружения нагрузки двигателя. Драйвер высокой нагрузки не потеряет шаг.

Примечание:

TMC2130 V1.1 SPIПодробная информация по ссылке:

Https:/store/product/TMC2130-V1-1-SPI-Motor-Driver-Module-StepStick-Replace-TMC2208-DRV8825-For-Ramps-1-4-1/228623_32890916032.html?spm=2114.12010611.8148356.9.2ab83701Dz36d0

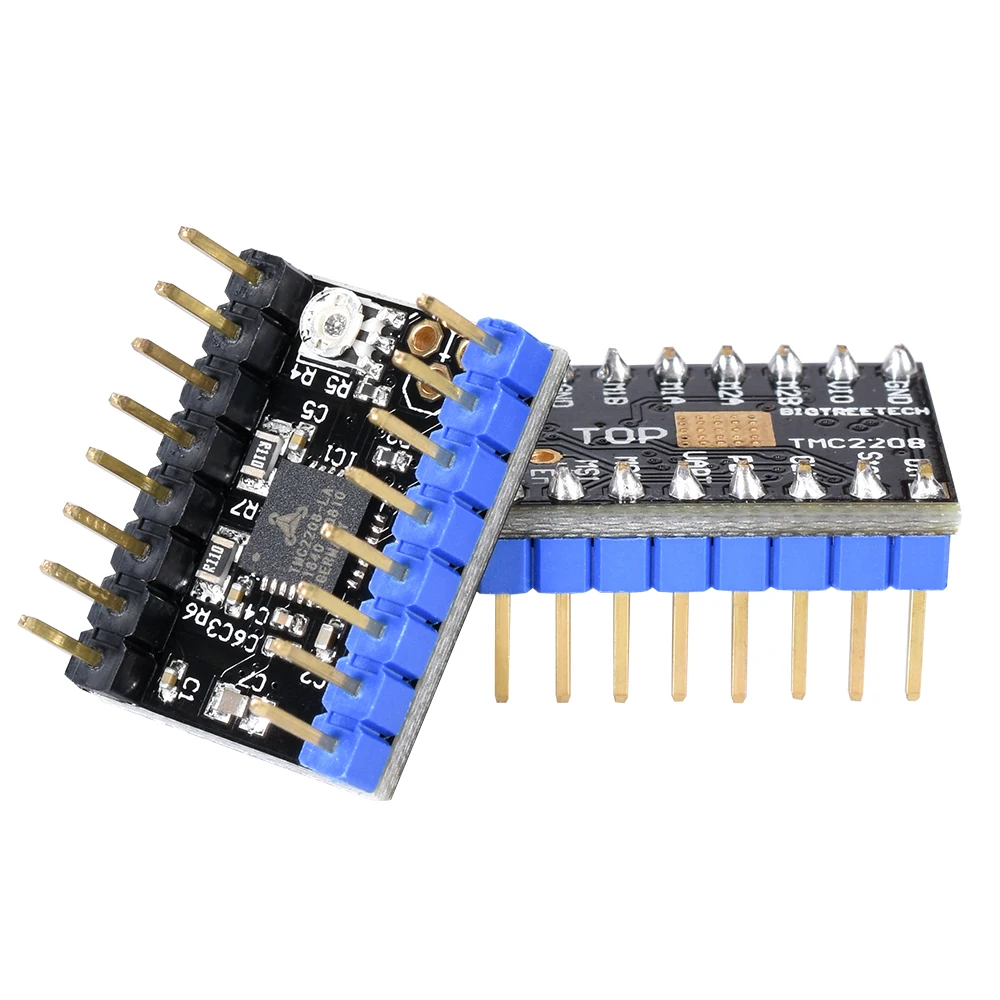

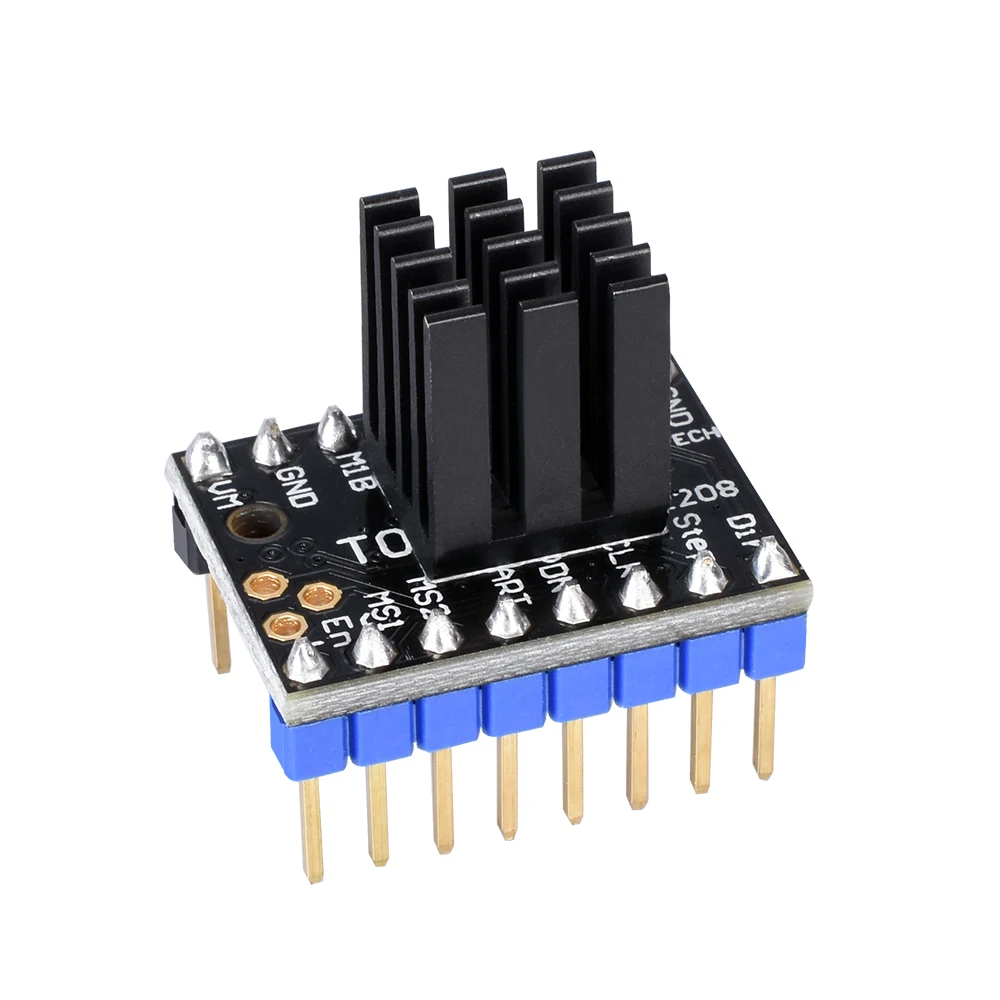

TMC2208Параметры:

Конфигурация: Dir/шаг

Микрошаги: до 1/256

Микроплер: 1/2, 1/4, 1/8, 1/16, 1/32

Диапазон напряжения: 4,75-36 в

Драйвер ток: 1.4A

Максимальный ток: 2A





TMC2208Одноосным шаговым двигателем, встроенный приводной ток 1.4A пиковое значение тока 2A, диапазон напряжения 4,75 V-36 V, 256 подразделение; с запатентованной технологией spreadcycle™ высокого измельчитель частоты, dcstep™, технология обнаружения стойла stallGuard2™, технология динамической регулировки тока CoolStep™, позволяет сэкономить 70% энергии, технология отключения звука StealthChop Гибкий блок интерполяции микроплиера, компонент может обеспечить до 256 микроступенчатое/ступенчатое разрешение, даже в скорости пульса ограничена система может все еще быть идеальным для достижения синусоидального контроля; как stealthChop fine music technology широко используется в 3D печати, Таким образом, эти компоненты также разработаны, чтобы быть совместимыми с существующими 3D принтером электроники, что устраняет необходимость в затратной переработке. Оба элемента имеют Импульсный/направленный вход, может быть полностью самостоятельной работой. Конфигурация осуществляется с помощью цифрового входа. Может заменить оригинальный TMC2100, более низкий нагрев, особенно для рынка 3D печати! TMC2100Особенности: 1, текущий алгоритм привода: i = Vref * 1,9/2,5, Vref по умолчанию около 0,65 в, поэтому по умолчанию Ток 0.5A, максимальный ток 1A! 2, Vref измеряет Gnd и потенциометр среднего конца напряжения. 3, при измерении напряжения не должен подключаться мотор, или легко сжигать привод. 4, измерительное напряжение должно быть подключено к питанию, не просто Подключите USB блок питания. Обратите внимание: Когда вы используете TMC2100, некоторые советы вам нужно следовать. 1, Отрегулируйте потенциометр специальной керамической отверткой. В противном случае накопитель легко повредится. 2, теплоотвод на блоке привода застревает к середине чипа (другой драйвер такой же), в противном случае, он может быть укоротен по току со следующим контактом. TMC2208/TMC2130/TMC2100/DRV8825/A4988 драйвер (На ваш выбор) TMC2130 V1.1 SPI подключение с MKS Gen V1.4 TMC2130 V1.1 Сварка завершена SPI версия: Кабель: TMC2130 V1.1 нужно DIY SPI самостоятельно версия: TMC2208 V2.0 нет в наличии, мы вышлем TMC2208 V2.1 версии сейчас. Пожалуйста, поймите. TMC2100 A4988 Детальная информация о Протекторе драйвера: Https:/store/product/Silent-Step-Stick-Protector-Stepper-Motor-Driver-Away-Grain-Filter-To-A4988-DRV8825-TMC2208-TMC2130-Driver/228623_32916832639.html?spm=2114.12010615.8148356.1.73dc4580KkLJXz





TMC2100
