Для макетной платы камеры FPGA + USB2.0 OV7670 OV8865 MT9M001 MT9F002 |

Для макетной платы камеры FPGA + USB2.0 OV7670 OV8865 MT9M001 MT9F002 |

Заявление:

1. Совет по развитию нашего магазина разработан и разработан лично Liang Zi. Запрещено перепечатывать любую соответствующую информацию без разрешения хорошего сына. Этот Совет по развитию магазина, такой как плагиат и ложные данные о продажах, будет нести ответственность.

2. У Совета по развитию магазина нет других агентов, только магазин, пожалуйста, обратите внимание на покупателей.

3, клиенты должны иметь техническую связь с нашим магазином, прежде чем покупать Совет по развитию, тогда мы будем оценить, подходят ли они для своих собственных проектов и решить, стоит ли покупать их или нет. Совет по развитию нашего магазина должен предоставить обучающие и развивающие рекомендации для большинства клиентов. Не только для разработки проекта заказчика, подходит ли он для приложения клиента, и клиент несет за это ответственность.

4. В целях предотвращения вредоносной эксплуатации данных платы развития, мы предоставим функциональную проверку платы развития и программы без источника после того, как покупатель получит доску. Пользователи должны проверить PCB как можно скорее. После того, как покупатель подтвердит получение, мы можем предоставить схематические и исходные данные.

(В первую очередь друг должен связаться со службой поддержки клиентов)

За последние 14 лет была разработана плата разработки веб-камеры на основе USB2.0. Прототип был протестирован, и теперь официальная плата обрабатывается. Некоторые ошибки в шаблоне были изменены. Он будет выпущен 15 марта. Подходящая камера-это 1 миллион 300 тысяч пикселей MT9M001 от APTINA, а другие камеры с высоким разрешением прикреплены к двум другим моделям камеры USB3.0.

(На основе макетной платы камеры EP4CE30 + 2DDR2 + USB3.0, вы можете обратиться к адресу: EP4CE30

SPARTAN6 + 2DDR2 + USB3.0 плата для разработки камеры, можно обратиться к адресу:Флуоресцентный)

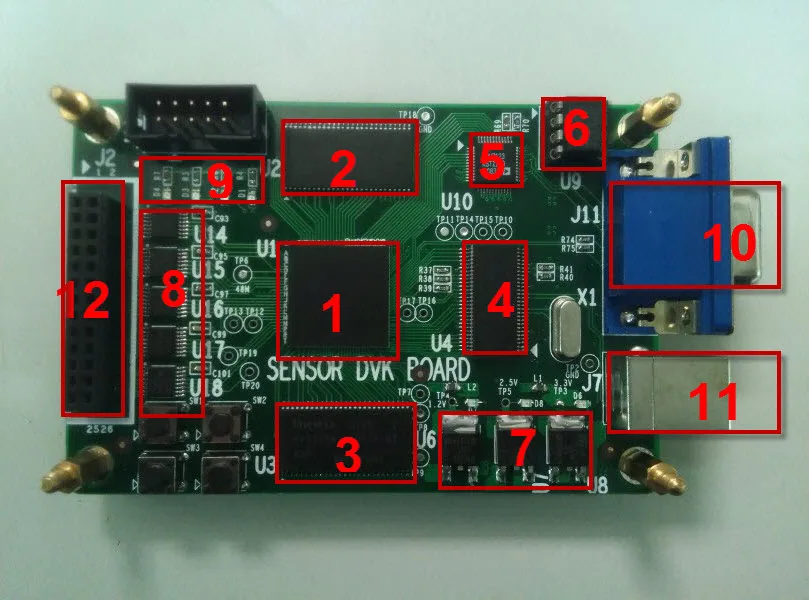

Макетная камера USB2.0, поток видеосигнала разделен на две части, видео загружено на компьютер через USB, через компьютерную программу для визуализации; Другое видео непосредственно через интерфейс VGA, прямое изображение в жидкокристаллических дисплеях (чип ADV7123, обеспечивая рутину для справки, Пользователь может выполнить свои собственные модификации). Внешний вид печатной платы выглядит следующим образом:

1. Оборудование для разработки платыОн не очень сложный, в основном состоит из FPGA + 2SDRAM + USB2.0, который описан следующим образом:

1, чип FPGA, с использованием EP4CE10, BGA упаковки, достаточно ресурсов, чтобы управлять камерой.

2 и 3, чип SDRAM, емкость чипа составляет 32 м байт, два-64 м байт, программа образцов использует только один из них, И другой используется для обработки изображений пользователями.

4, USB2.0 чип и 56 штифтов CY7C68013A используются во многих других USB платы.

5, видеочип DAC, аналоговый ADV7123, может непосредственно светильник ЖК-дисплея.

6, чип EEPROM, используется для сохранения программы прошивки USB.

7. Мощность чип обеспечивает 3,3 V, 2,5 V и 1,2 V напряжения, используемые для схема.

8. Схема смещения уровня. Этот чип разработан специально для поддержки камеры. Независимо от того, насколько большой цифровой сигнал напряжения камеры, он может быть отрегулировано до 3,3 V FPGA.

9, 4 светодиодный, удобный для отладки, например, указывающий сигнал синхронизации поля камеры.

10, интерфейс VGA, непосредственно подключен к жидкокристаллическому дисплею (чип ADV7123, обеспечивает Стандартный обзор 130 Вт, другое разрешение требует от пользователя завершения).

11, интерфейс USB2.0, непосредственно подключен к компьютеру.

12, параллельный интерфейс камеры, 26 контактов, содержит источник питания и землю, два контактов I2C, остальные-все цифровые сигналы, подключенные к FPGA через офсетную цепь уровня.

13, интерфейс JTAG FPGA, нет AS интерфейса на печатной плате, чтобы сжечь память EPCS.

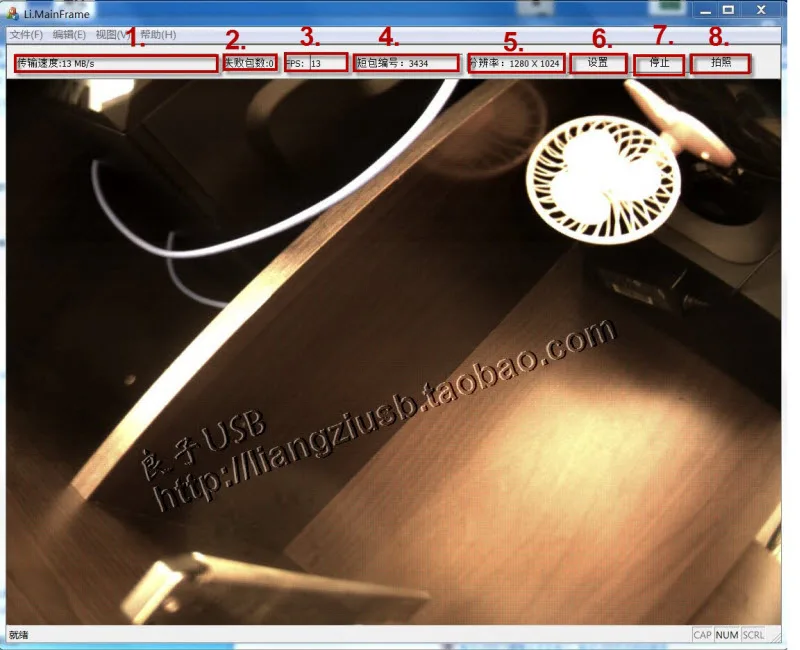

Два. Плата разработки оснащена специальным компьютерным программным обеспечением,Наиболее важной особенностью главной компьютерной программы является открытый исходный код, а не код, который был инкапсулирован DLL или LIB. Вы можете увидеть весь процесс обработки изображений.Основные функции хост-компьютера следующие: 1-это данные конфигурации, отправленные на MT9M001 через шину I2C (отправка данных конфигурации I2C по FPGA), 2-это дисплей изображения, 3-это отображение некоторой информации о изображении, а 4-для сохранения изображения..Главная компьютерная программа выглядит следующим образом.

Номер на картинке описан следующим образом:

1-это скорость передачи данных изображения, а Практическая скорость USB2.0 составляет около 30 м.

2-это количество ошибок передачи данных. USB передается в соответствии с блоком посылка, с пакетом данных 512 байт.

3 FPS, количество фотографий, собранных за одну секунду;

4-это количество коротких посылок. Это протокол передачи данных, и протокол прост: FPGA камера сбора данных в соответствии с концепцией передачи пакетов, передача изображения завершена, отправляет короткий пакет (отличается от предыдущей концепции посылка), короткая длина пакета составляет 8 байт. Когда компьютер получит короткий пакет, он подумает, что изображение было передано и следующее изображение скоро начнется.

5-это разрешение изображения, а MT9M001-1280X1024;

6 состоит в том, чтобы задать формат и место сохранения изображения. Формат изображения может быть JPG или BMP.

7-это кнопка воспроизведения и кнопка остановки, и оба они используют кнопку.

8-это функция изображения, каждый клик сохраняет изображение.

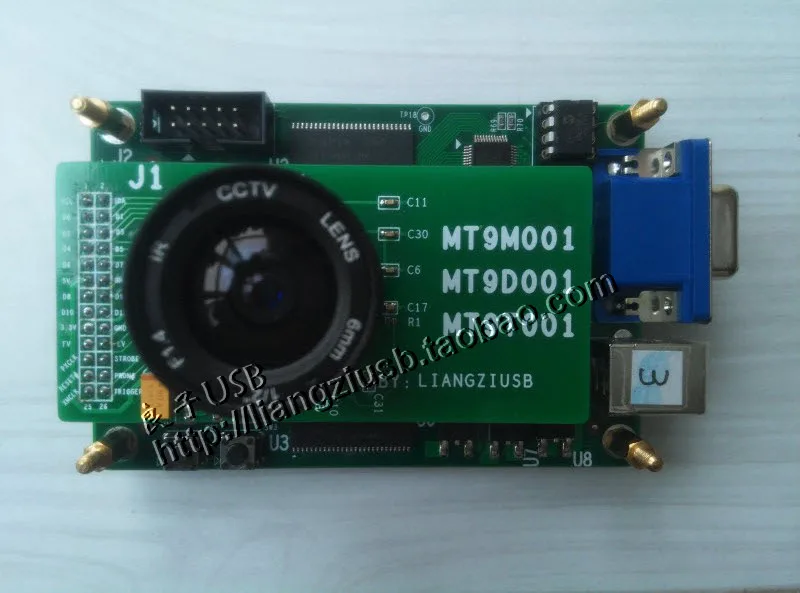

Три. Поддерживающий модуль камеры выглядит следующим образом:

Четыре. Полная аппаратная система выглядит следующим образом:

Клиенты должны знать:Клиенты, которые покупают совет по разработке, проверят совет по разработке в течение недели после получения товара. Через неделю проблема качества платы развития не является хорошей. Мы несем ответственность за возврат средств. Совет по разработке тестирует перед отправкой, но нам нужно собрать стоимость данных программного обеспечения и упаковки.Из-за развития искусственной операционной пластины легко повредить, любые проблемы после недели, мы не несем ответственности, нет гарантийного обслуживания.

Совет по разработке является продуктом разработки технологий.Пожалуйста, свяжитесь с нашим персоналом службы поддержки клиентов перед покупкой и общением с нашими клиентами. В отсутствие связи мы отказываемся доставлять товары самостоятельно.

Несколько его ems только взимать плату за один раз стоимость доставки (экспресс-1 кг, EMS 0,5 кг). Почтовый сбор осуществляется курьерской компанией, без воды, без почтовых отправлений. Спасибо. Наш магазин может отправить много видов экспресс (по умолчанию SF express). Пожалуйста, свяжитесь с владельцем и удаленной областью, если у вас есть какие-либо особые потребности.Не Экспресс-доставка EMS, поверхность специального продукта не рекомендуется. (! Когда курьерская квитанция, пожалуйста, лицом распаковки или задней знак, раздавлен, потерян, пожалуйста, свяжитесь с владельцем и курьером договориться о компенсации!)
