Глава 1 Введение продукта

1. Краткая информация

MB8AO 8Дорожный аналоговый выходной модуль, 8 0-20 мА, 4-20 мА, 0-5 В, 0-10 в аналоговый выходной сигнал; через изоляцию интерфейса RS485 можно управлять выходом данных 8AO; модуль с использованием Modbus-RTU связи, может непосредственно адаптироваться к PLC, DCS и внутренней конфигурации программного обеспечения.

Выход сигнала, источник питания и электрические сигналы связи RS485 изолированы друг от друга, эффективно ограничивают все виды режимов и общих помех, обеспечивая точность данных, и обеспечения надежной работы модуля.

Две. Характеристика

1. Используется стандартный протокол Modbus-RTU.

2. Типы входного сигнала каждого канала могут быть установлены в соответствии с их собственными потребностями..

3. Выходной Тип сигнала разработан без перемычки и может быть установлен с помощью программного обеспечения тестирования. Не нужно открывать корпус, чтобы настроить перемычки, поэтому это очень удобно для пользователей..

4. Модуль аналоговой выходной мощности встроен в изоляционный DCDC модуль без дополнительной аналоговой выходной мощности.

5. AOАналоговый выход режим

Модуль функция режим

Функциональные характеристики

Нагрузки предварительно режим

1. Аналоговый выход [1]AOНачальное значение может быть установлено для загрузки значения, которое загружено по умолчанию.0Соотношение цена/качество.

2. Когда модуль находится на электричестве, аналоговый выходAOЗагрузка [AOНачальная стоимость электроэнергии.

Нагрузки минимального значения режим

1. Блок питания модуля постоянно отслеживается. Когда модуль выключен, текущее хранилище записывается.AOВыходное значение канала.

2. Когда модуль снова включен, аналоговый выходAOЗагрузите последнее значение перед выключением питания.

6. Безопасность: сбор сигналов, выход сигнала, источник питания, связь RS485 и электрические сигналы изолированы друг от друга.

7. Защита связи: Интерфейс выхода сигнала связи RS485 принимает перенапряжение и двойную защиту от перегрузки по току.

8. Тип выходного сигнала и формат связи могут быть установлены программным обеспечением.

9. Защита от полярности и перегрузки по току.

Три. Техническими показателями

Проект

Параметр

AO

Выходной сигнал

1Выходной канал: 8-канальный видеорегистратор для изоляции аналоговым выходом

2Тип выходного сигнала: 0-20 мА, 4-20 мА, 0-5 В, 0-10 в 4 аналоговых сигнала.

3Частота дискретизации: 8 каналов 5 мс могут быть обновлены один раз

4Разрешение: 12 бит

5.Точность: напряжения0.2%Электрический ток0.3%

6.Защита изоляционного напряжения: 1500 В

RS485

Коммуникационная мощность

1Протокол передачи данных: MODBUS-RTU

2Тип интерфейса: Изолированная связь RS485, выходной интерфейс принимает перенапряжение и перегрузки по току двойную защиту.

3Скорость передачи данных: 1200BPS, 2400bps, 4800bps, 9600bps, 19200bps

4Контрольный бит: без проверки, проверки четности, нечетной проверки

5Режим настройки: адрес модуля, скорость передачи данных, паритет может быть установлен программным обеспечением.

6.Защита изоляционного напряжения: 1500 В

Размер модуля

A.Индивидуальный Размер модуля: 104 мм * 72 мм * 26 мм

B.С клеммой и направляющей размером коробки: 124 мм * 72 мм * 45 мм

Способ установки

Стандартная установка направляющей DIN (35 мм направляющая или высокая и низкая направляющая)

Рабочая среда

Температура:-10 ~ + 55 C Влажность: 35 ~ 85% (без конденсации).

Рабочее Электропитание

1Напряжение источника питания: 10 В ~ 30 в широкий диапазон питания.

2.С защитой от полярности и перегрузки по току.

3Потребляемая мощность: менее 3 Вт

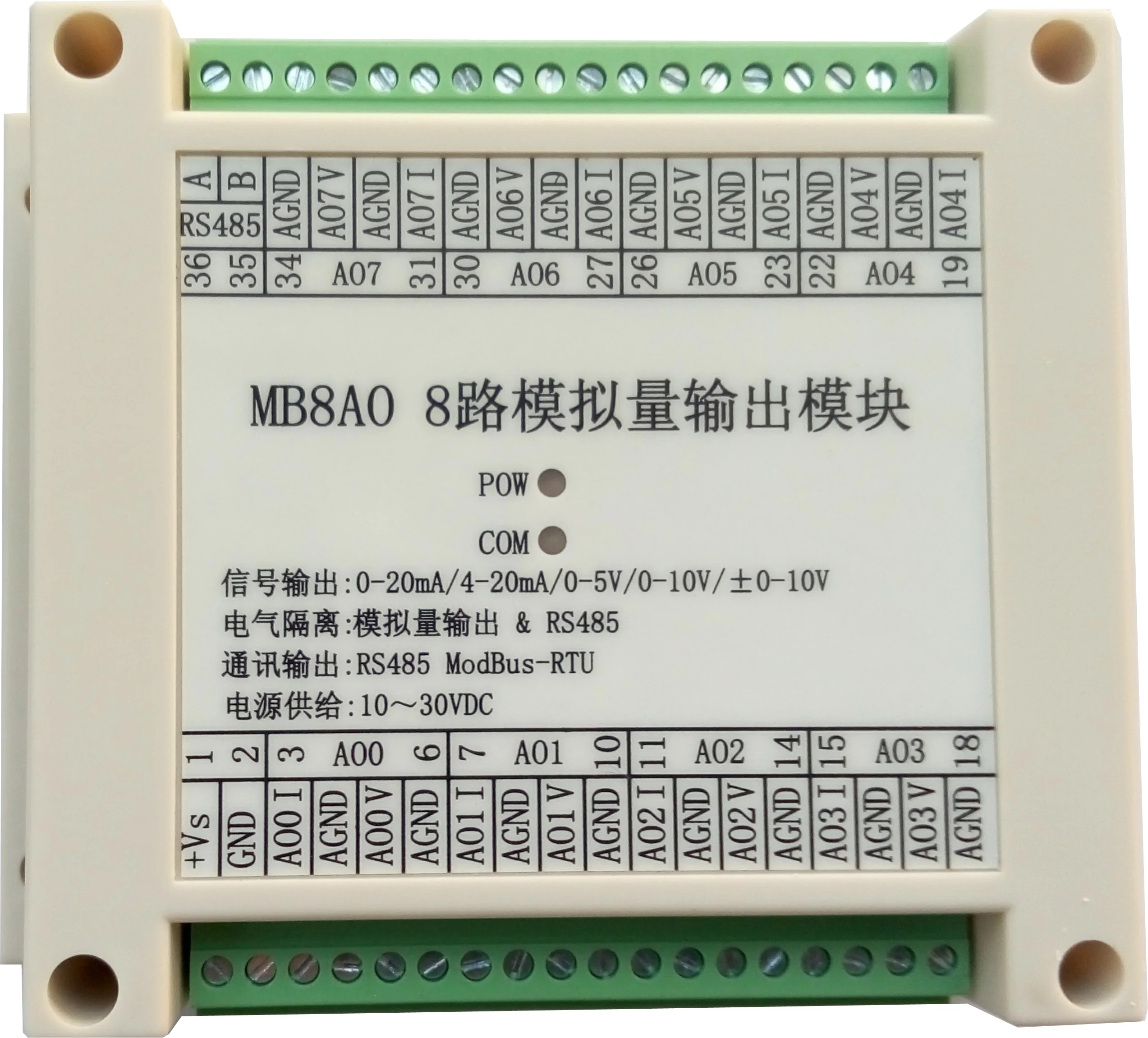

Четыре. Внешний вид продукта и схема периферийной проводки

Пять. Описание функции индикатора модуля и переключателя

1. POW/комплект;Модуль индикация рабочего состояния

A.Зеленый свет: модуль работает в рабочем состоянии. B. Красный свет: модуль имеет параметры конфигурации, необходимо включить снова.

2. TXD/RXD:Связь индикация состояния

A.Зеленый свет: коммуникация получает данные B. Красный свет мигает: модуль отправляет данные.

C.Зеленый свет всегда яркий: линия связи RS485 на данных + и данных-изменяется или соединение сломано.

3. Правый переключатель сброса модуля

A. Когда параметры связи (адрес модуля, скорость передачи данных, контрольный бит) не известны или не установлены по параметрам связи, мы не можем установить контакт с коммуникацией модуля. Решение заключается в том, чтобы сбросить параметры связи. Мы удерживаем переключатель сброса с изогнутым штифтом и не открываем его. Через 5 секунд модуль [POW/SET] Красный относится к свету, сброс выключен, и связь в это время. Параметры были сброшены. После выключения источника питания модуля параметры связи модуля были сброшены.

B. После сброса Параметры связи: 1, скорость передачи данных: 9600bps, Проверьте Бит: нет.

Шесть. Типичное применение Монтажная схема

Семь. Определение клеммы

POS терминал

Название

Объяснить

POS терминал

Название

Объяснить

1

+ Vs

Вход питания +

19

A04I

Аналоговый канал 4 выходной ток

2

GND

Потребляемая мощность

20

AGND

Аналоговый выход

3

A00I

Аналоговый канал 0 выходной ток

21

A04V

Аналоговый канал 4 Выходное напряжение

4

AGND

Аналоговый выход

22

AGND

Аналоговый выход

5

A00V

Аналоговый канал 0 выходное напряжение

23

A05I

Аналоговый канал 5 выходной ток

6

AGND

Аналоговый выход

24

AGND

Аналоговый выход

7

A01I

Аналоговый канал 1 выходной ток

25

A05V

Аналоговый канал 5 выходное напряжение

8

AGND

Аналоговый выход

26

AGND

Аналоговый выход

9

A01V

Аналоговый канал 1 выходное напряжение

27

A06I

Аналоговый канал 6 выходной ток

10

AGND

Аналоговый выход

28

AGND

Аналоговый выход

11

A02I

Аналоговый канал 2 выходной ток

29

A06V

Аналоговый канал 6 выходное напряжение

12

AGND

Аналоговый выход

30

AGND

Аналоговый выход

13

A02V

Аналоговый канал 2 Выходное напряжение

31

A07I

Аналоговый канал 7 выходной ток

14

AGND

Аналоговый выход

32

AGND

Аналоговый выход

15

A03I

Аналоговый канал 3 выходной ток

33

A07V

Аналоговый канал 7 Выходное напряжение

16

AGND

Аналоговый выход

34

AGND

Аналоговый выход

17

A03V

Аналоговый канал 3 выходное напряжение
