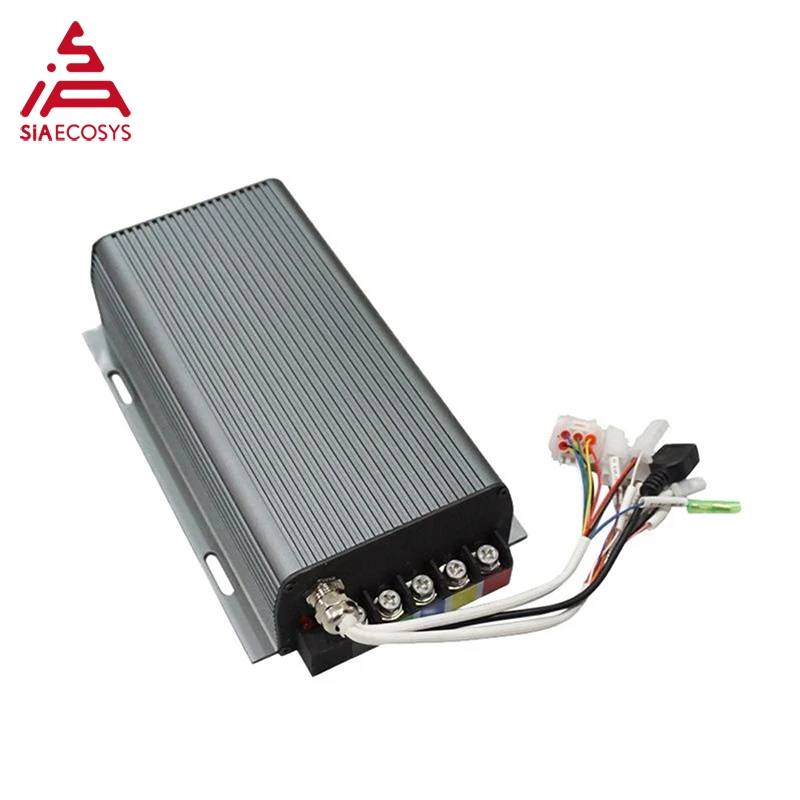

Sabvoton SVMC96080 48V -96V 2000W Электрический контроллер для мотороллера с адаптером Bluetooth |

Sabvoton SVMC96080 48V -96V 2000W Электрический контроллер для мотороллера с адаптером Bluetooth |

Контроллер Sabvoton пока только дизайн синусоидального типа контроллера, бесщеточный контроллер постоянного тока itrsquos, угол фазы 120 градусов. Как правило, мы хорошо сочетаем его с мотором QS, если вы хотите соответствовать с новым брендом мотора, некоторые параметры должны быть протестированы самостоятельно.

1). Дешевая цена

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Программируемый

4). Синусоидальная волна без шумовых эффектов

1). Синусоидальный контроллер, программируемый, с функцией regen

2). Предельный ток постоянного тока: 80A

3). Макс. Ток фазы: 200A

4). Защита фазового тока: 250A

5). Напряжение батареи: 24V-96V Номинальное, Макс. 130V

6). Термический зонд: KTY83-122

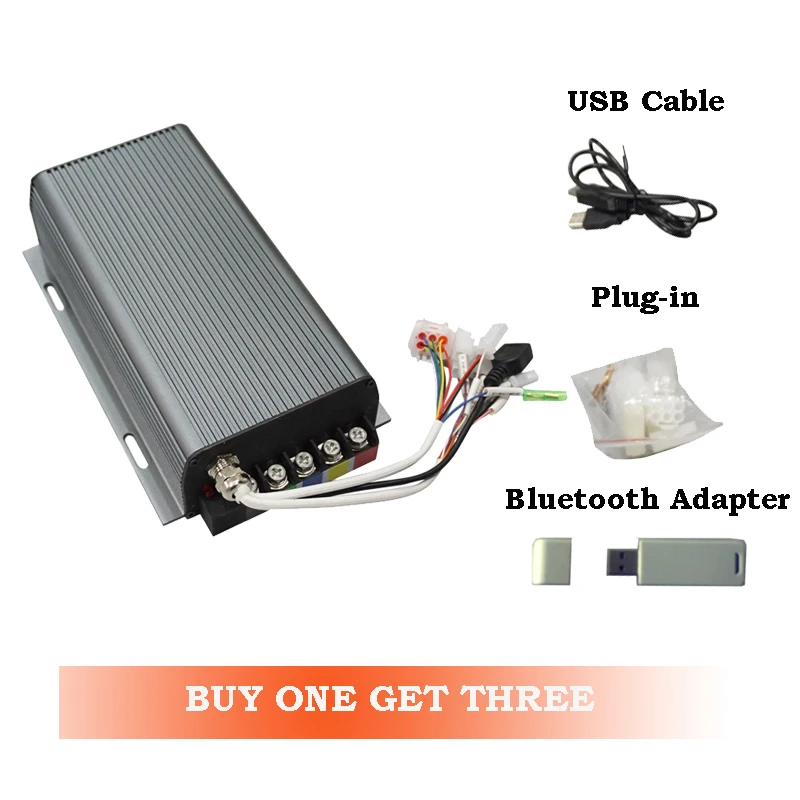

7). В том числе один контроллер + usb-кабель преобразователя + совпадающий штекер

8). Размер контроллера: 247 мм * 146 мм * 62,5 мм

9). Вес нетто: 2,5 кг

9). По умолчанию, включая bluetooth-адаптер.

10). Функция по умолчанию: зал, дроссельная заслонка, электрический замок, высокий уровень торможения, датчик температуры, 0-5v e-Brake, трехступенчатый переключатель, холл-спидометр.

11). Специальные функции: реверс, круиз, три скорости кнопки, водонепроницаемый, противоугонная

Примечания:

1). Мы обновили функцию электронного тормоза 0-5 В.

Старый:Его следует нажать на тормозной переключатель, тогда можно достичь 0-5 в e-brake funtion.

Обновление:Вы можете достичь функции электронного тормоза 0-5 в без нажатия тормозного переключателя.

2). Для контроллера типа блокировки нет, есть гарантийное обслуживание,Но мы можем предложить вам наши предложения.

3). Функция CA больше не поддерживается.Вы можете настроить контроллер согласно нашему чертежу.

4). Пожалуйста, перед включением убедитесь, что все подключение правильно.

Вот четкий и простой интерфейс программного обеспечения регулировки. Bluetooth-адаптер является дополнительным, если вы хотите добавить его, пожалуйста, обратитесь к этой ссылке: https:/store/product/Sabvoton-Controller-Bluetooth-Adapter/1389549_32812220533.html?spm=2114.12010612.0.0.jR3o8r

Вот чертеж контроллера Sabvoton SVMC, 247 мм * 146 мм * 62,5 мм

Это чертеж контроллера SVMC, вы можете обратиться к нему, чтобы сделать соединение и настроить функцию CA, если вы хотите, чтобы соответствовать его с вашим дисплеем CA.

0-5 в e-brake Pin определение

Красный: тормоз + 5 В

Коричневый: стоп-сигнала

Черный: стоп-сигнал отрицательный

Три скорости определение типа

Розовый: высокая скорость

Черный: GND

Прозрачно: низкая скорость

Высокие стоп-сигналы определение типа

Фиолетовый: высокие стоп-сигналы

Зал определение типа

Красный: зал + 5v

Желто-белый: датчик температуры

Черный: зал отрицательный

Желтый: сигнал Холла (U)

Синий: сигнал Холла (W)

Зеленый: сигнал Холла (V)

Зажигания высокой четкости

Оранжевый: зажигания

Холл спидометр высокой четкости

Темно-синий: спидометр

Примечания:

1. Все контакты RTN внутри подключены.

2. Функция счетчика состоит в копировании любого датчика холла.

3. Выше определение pin для классического типа контроллера.

Пожалуйста, сначала свяжитесь с отделом продаж, если вы не знаете, как подключить контроллер к мотору и другим частям.

1). Если вы хотите купить контроллер у нас, пожалуйста, сообщите нам параметры вашего подходящего мотора?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, не стесняйтесь связаться с нами. Спасибо!

Пожалуйста. Свяжитесь с продавцами, чтобы получить ссылку и пароль для загрузки руководства и программного обеспечения до/когда вы получите контроллеры.
