Защита от повышенного и пониженного напряжения 5(60)A 110 В 230 50 Гц 60 однофазная

Защита от повышенного и пониженного напряжения 5(60)A 110 В 230 50 Гц 60 однофазная

Пожалуйста, обратите внимание, что если вы используете Измеритель для 110 В, вам нужно отрегулировать значение напряжения, или счетчик отключит питание из-за защиты от напряжения.

Примечание: есть настройки локальной сети, вы можете контролировать локально.

1. Wifi: Управление по телефону, remte контроль ВКЛ/ВЫКЛ в любое время из любого места

2. Защита от перенапряжения и перенапряжения по телефону

Напряжение 100-300 В регулируется по телефону (по умолчанию: 275 В)

Защита от напряжения 100-300 В регулируется по телефону (по умолчанию: 175 в)

Пожалуйста, обратите внимание, что если вы используете Измеритель для 110 В, вам нужно отрегулировать значение напряжения, или счетчик отключит питание из-за защиты от напряжения.

Счетчик отключает питание в 3s при превышении или под напряжением, Повторно подключается в 30s

3. Таймер

4. Защита от перегрузки по току 1-65A Регулируемая (по умолчанию 65A)

5. Счетчик энергии с RS485

Если Wi-Fi слабый, вы можете выбрать счетчик с антенной

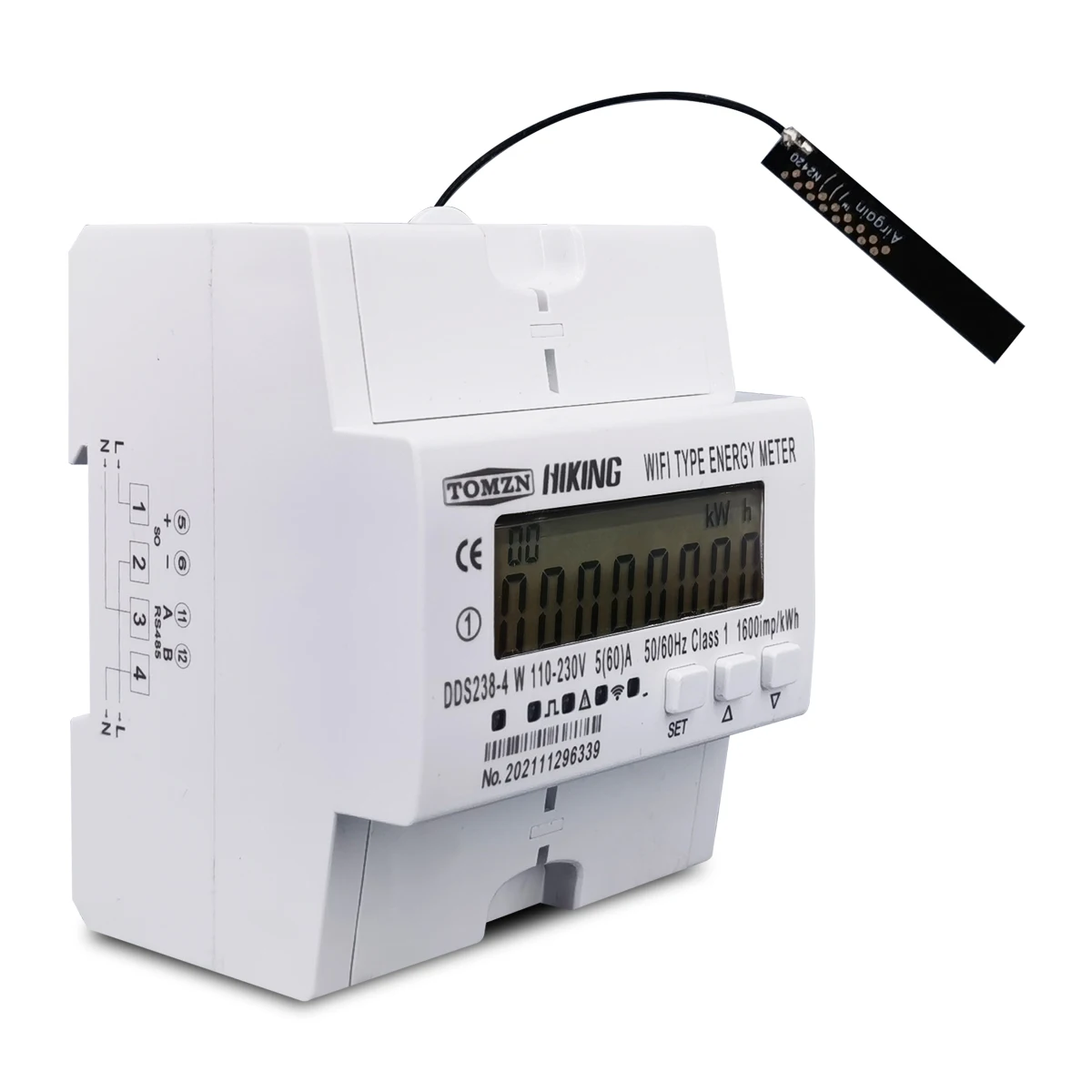

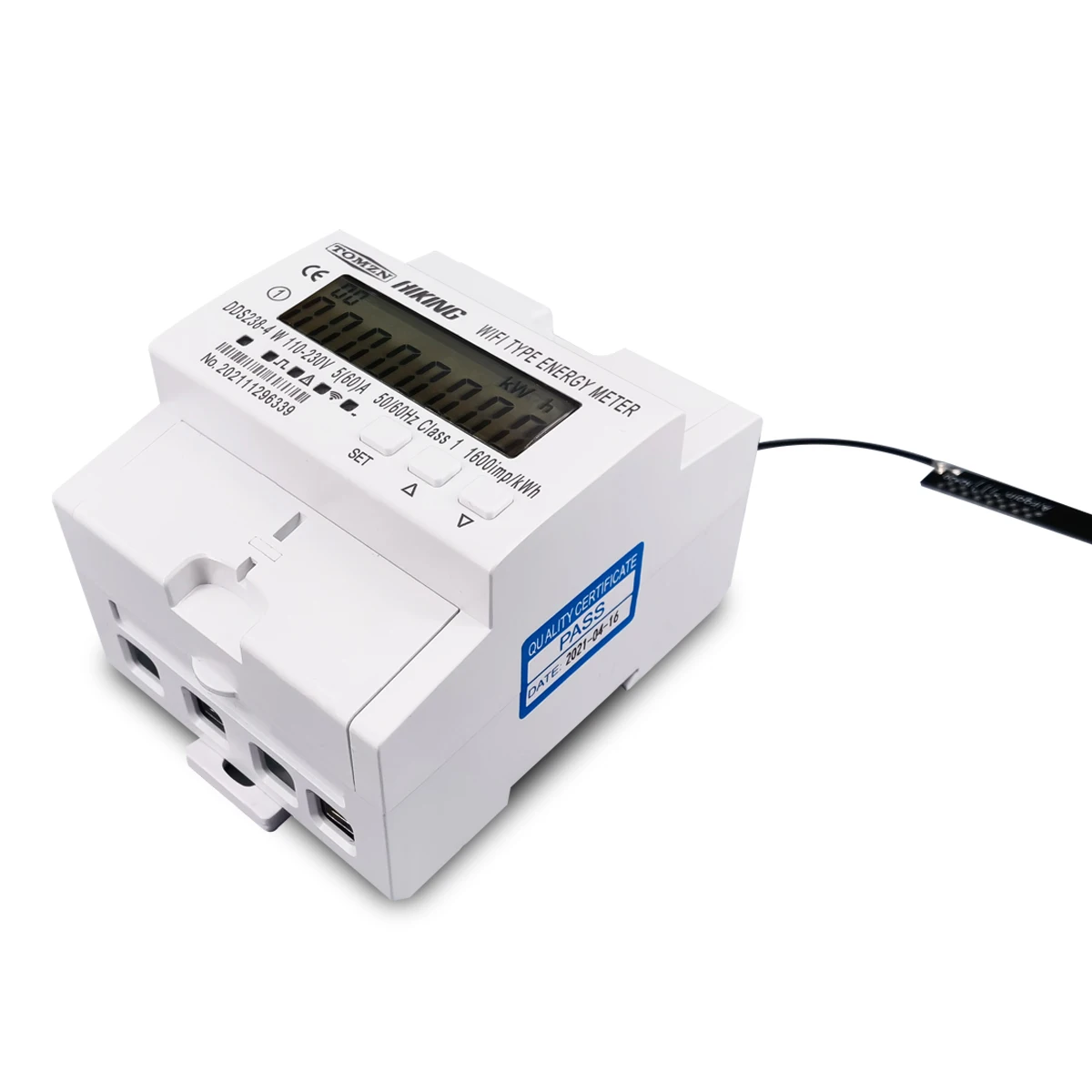

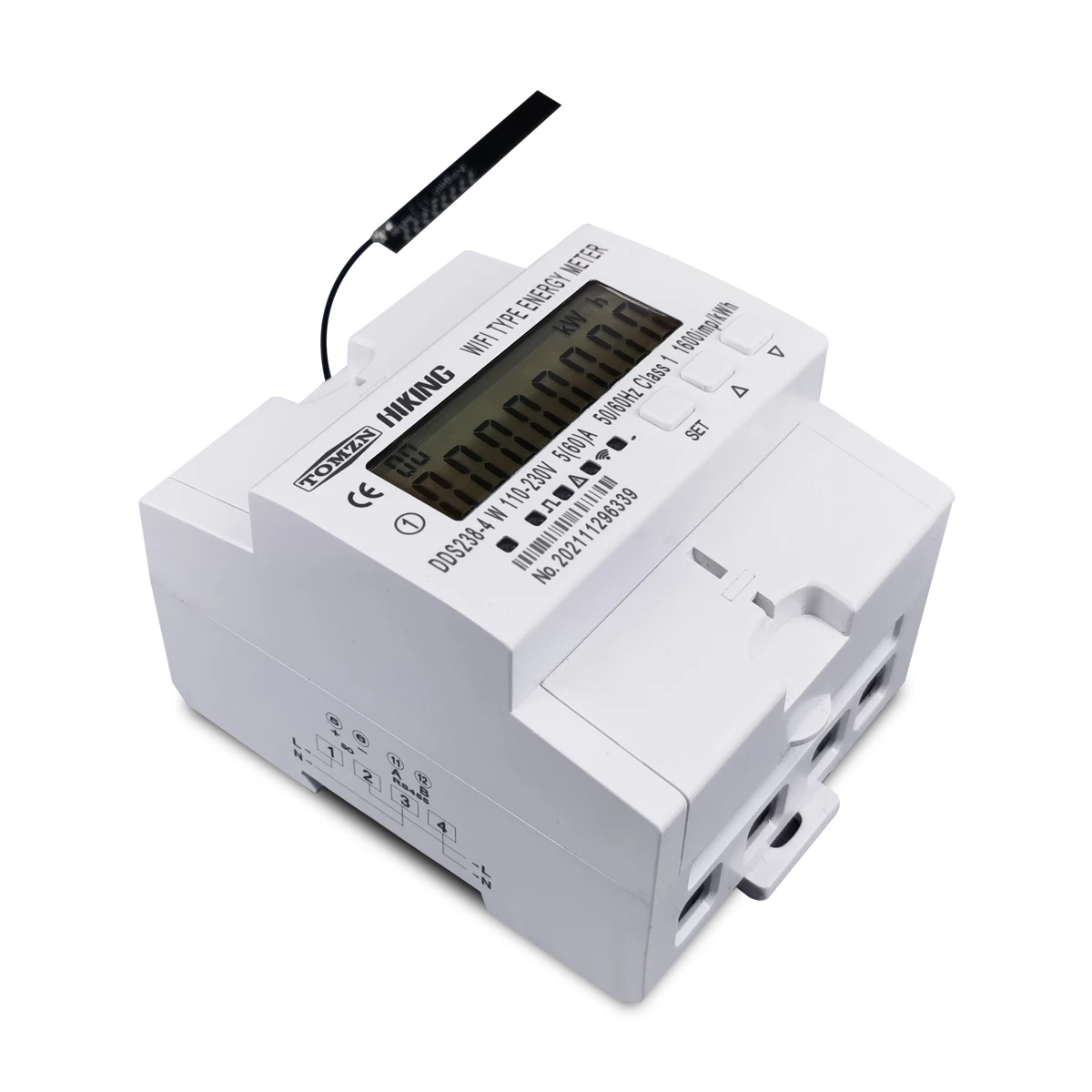

Многофункциональный Умный измеритель энергии типа DDS238-4 Вт предназначен для измерения однофазного двухпроводного переменного тока активной энергии и переменных параметров. Счетчик имеет порт связи RS485 и Wi-Fi, он может использовать приложение для удаленного чтения и управления вкл/выкл. Все его функции соответствуют относительным техническим требованиям для однофазного счетчика ватт класса 1 в IEC62053-21, а его правила передачи данных соответствуют требованиям MODBUS-RTU и WIFI 802.11b/g/n. Это длинный счетчик жизни с преимуществом высокой стабильности, высокой нагрузкой, низкой потерей мощности и небольшого объема.

Измеритель должен быть установлен в подходящей среде с диапазоном температур окружающей среды между-25 ° ~ + 55 °, относительной влажностью менее 75% и температурными ограничениями между-40 ° ~ + 70 °.

Измерительный прибор изготовлен в соответствии с международным стандартом IEC62052-11 «измерительное оборудование электроэнергии (AC) Общие требования испытания и условия испытаний» и IEC62053-21 на «статических метрах для активной энергии (классы 1 и 2)».

2. Спецификация и технические параметры

Примечание: Когда это происходит прерывание источника питания, счетчик не отключается, событие низкого напряжения должно длиться 3s, тогда он отключится.

2,2 технические параметры

2.2.1 основные допуски

2.2.2 самопотребление

Ток цепи меньше 1,5 ва

Напряжение цепи составляет менее 2 Вт/8 ва

2.2.3 пусковой ток

Под номинальным напряжением, номинальной частотой и COSΦ = 1, счетчик должен начать и продолжать регистрироваться при применении 0.2% дюйма (если используется КТ) или 0.4% Ib.

2.2.4 защита от ползучести

Счетчик имеет противоскользящую логическую схему. Когда 115% Un подключен к измерителю и схема тока разрезана, счетчик не должен создавать более одного импульса в оговоренное время

2.2.5 Средний срок службы

Счетчик используется для не менее 10 лет при нормальной эксплуатации, указанной в этом руководстве

2.2.6 ЖК-дисплей: 6 + 2 (9999,99квтч)

3. Основные особенности

3,1 Измерение положительной и отрицательной активной энергии с отрицательной Энергией, накопленной в положительной энергии.

3,2 счетчик также отображает трехфазное реальное напряжение, реальный ток, реальную мощность, реальный коэффициент мощности, реальную частоту

3,3 импульсный светодиодный индикатор показывает работу счетчика, импульсный выход с оптической изоляцией муфты 18 ~ 27 в 27ма.

3,4 RS485 коммуникационный порт и Wi-Fi связь

3,5 Измерение активной энергии без калибровки при длительной эксплуатации

3,6 дисплей шаг за шагом с кнопкой

3,7 он может использовать программное обеспечение приложения для чтения данных и дистанционного управления вкл/выкл.

3,8 он имеет защиту от перенапряжения и низкого напряжения, он может установить значение из приложения

3,9 он имеет защиту от перегрузки, он может установить значение из приложения

3,10 он имеет функцию контроля времени, он может установить значение из приложения

3,11 он может сбросить активная энергия на ноль из приложения

4. Принципы работы

Однофазное напряжение и ток отбираются из соответствующей схемы выборки и трансформируются в подходящий сигнал, который переносится в интегральную цепь, затем измеритель выходного импульсного сигнала в положительном положении измеряет мощность для привода счетчика шагового двигателя или ЖК-счетчика для реализации измерения энергии. Счетчик имеет выход импульса энергии для тестирования с шириной импульса 80+20 мс

Схема рабочих принципов

5. Структура

Счетчик состоит из измерительного основания, крышки счетчика, клеммной базы, клеммной крышки. На крышке счетчика и клеммной крышке есть свинцовое уплотнение. Специальный винт используется для фиксации клеммной крышки, на которой может быть установлено свинцовое уплотнение

6. Использование

6,1 схематическая схема

Светодиодная индикация Wi-Fi, если вы нажимаете кнопку настройки в течение последнего 5s, индикатор WIFI будет мигать с интервалом 1 с, его означает, что счетчик входит в состояние ожидания сети распределения Wi-Fi. Если WI-FI светодиодный светильник на 5s, светильник выключается 0,1 s, это значит, что метр подключения WI-FI успешно.

Импульсная Светодиодная индикация: она будет мигать с разной скоростью в зависимости от текущей нагрузки счетчика

Светодиодная индикация реле: светодиодный светильник выключен означает переключатель реле Вкл, светодиод ВКЛ означает выключение реле.

Вниз Бонд: вы можете нажать эту кнопку, чтобы проверить различные дисплеи данных, он сбросить переустановленную активная энергия до нуля, когда вы нажимаете эту кнопку в течение 5s, но полная активная энергия не будет сброшена.

Кнопка настройки: если вы нажмете кнопку настройки последние 5s, счетчик войдет в состояние ожидания сети распределения WIFI. Если вы хотите сбросить статус сети распределения Wi-Fi, вы также можете нажать кнопку настройки последние 5s.

6,1 схема подключения

Терминал 1 и 2 предназначен для порта RS485, 2A и 1 B ,Impusle 6 + 5-

6.2 установки

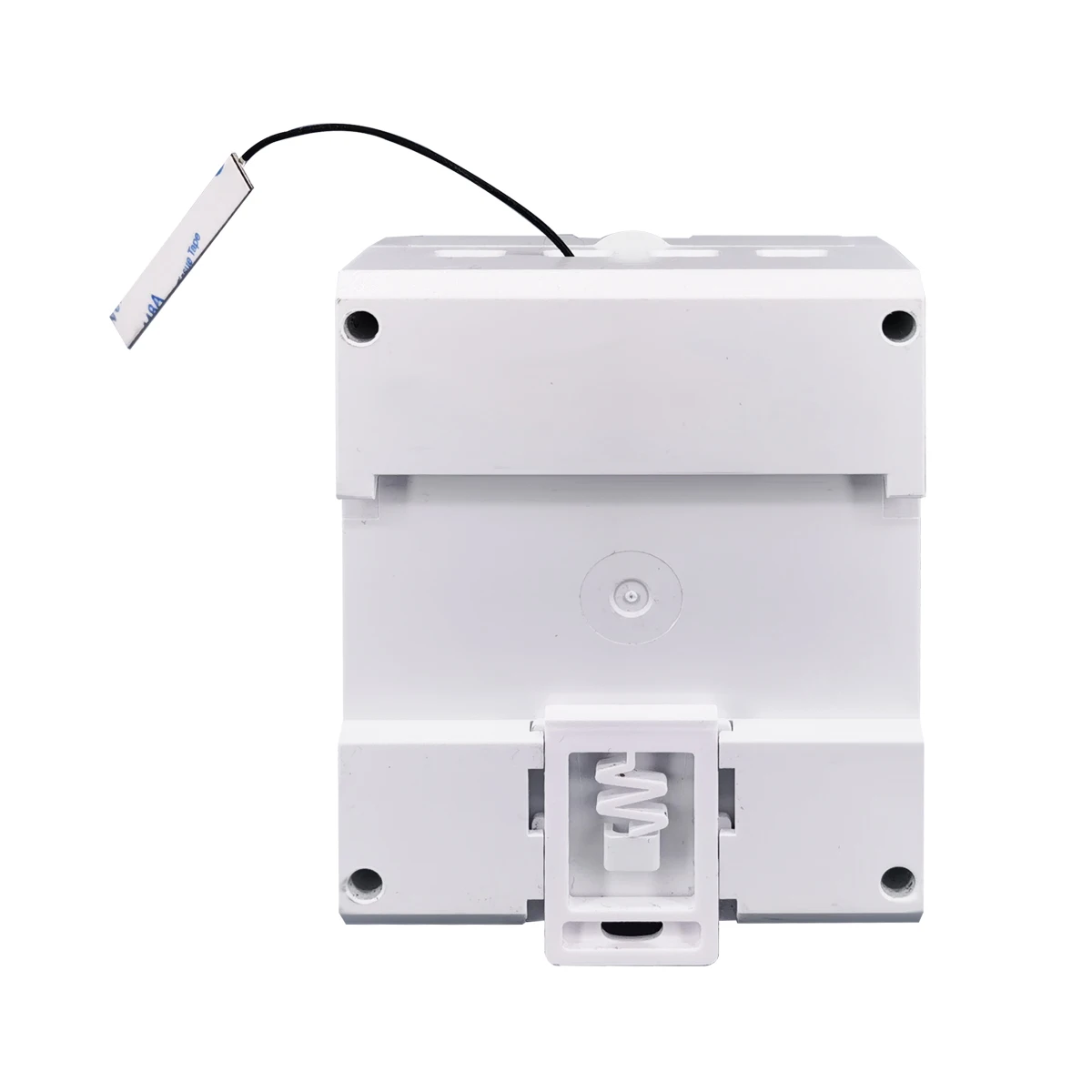

Измеритель может быть установлен на din-рейке 35 мм

6.2.1 счетчик не может быть установлен и использован до тех пор, пока он не будет проверен и запечатан перед поставкой

6.2.2 счетчик должен быть установлен в водонепроницаемой коробке внутри или снаружи. Может иметь разный метраж,'s box должен быть закреплен на сильный и огнестойкие стены с Рекомендуемая высота около 1,8 м, там, где нет агрессивных газов.

6.2.3 счетчик должен быть установлен полностью в соответствии с схемой подключения на клеммной крышке, лучше использовать медь в качестве ведущего провода для подключения. Все винты должны быть затянуты.

6.2.4 схема для измерения установки

7. Транспортировка и хранение

7,1 при транспортировке и распаковке изделия должны быть усилены.

7,2 продукты должны храниться в оригинальной посылка и храниться в месте с температурой от-40 ° ~ + 70 °, относительной влажностью менее 75% и без коррозионного газа вокруг.

7,3 В складе, счетчик должен быть помещен на полке, когда хранится в наличии, не должно быть более 7 картонных коробок, свернутых по вертикали. Однослойные счетчики не могут быть свернуты с более чем 5 метров по вертикали.

8. Гарантийный срок

В течение 12 месяцев с дня продажи и при условии, что пользователи работают правильно в соответствии с требованиями инструкции пользователя, если счетчик не достигает его технической спецификации. Он может быть отремонтирован или заменен бесплатно производителем.

9. Формат рамки

Примечание 1: Один зарегистрированный адрес хранит данные 2 байта, поэтому длина данных считывается как 4 байта, когда номер данных 2.

Примечание 2: вы можете использовать ID(0x00) для трансляции и получения данных, когда вы не знаете идентификатор счетчика. Но этот способ предназначен только для 1 метра для подключения к проводу RS485

Установка приложения

1. Пожалуйста, найдите «WISEN» на Android Google Play или Apple APP store для загрузки программного обеспечения

2.Входная мощность счетчика

Когда счетчик включится, вы можете нажать кнопку настройки последние 5s, метр войти в состояние ожидания сети распределения Wi-Fi и светодиодный индикатор WIFI будет мигать интервал 1s.

Его означает, что счетчик входит в состояние ожидания сети распространения Wi-Fi. Если WI-FI светодиодный светильник на 5s, светильник выключается 0,1 s, это значит, что метр подключения WI-FI успешно.

3. Добавить устройство

Сначала проверьте, что ваш телефон подключил доступную сеть Wi-Fi, а затем нажмите кнопку «Добавить устройство». Теперь может иметь разный метраж, используется только в соответствии с 2,4 ГГц WI-FI сети, он может не использовать под Wi-Fi 5 ГГц WI-FI сети.

Выберите сеть распределения WIFI

Выберите вилку

Вы можете нажать кнопку настройки последние 5s, счетчик войти в состояние ожидания сети распределения WIFI, затем нажмите кнопку подтвердить

Введите учетную запись сети Wi-Fi и пароль, затем подтвердите следующий шаг

Если WI-FI светодиодный светильник на 5s, светильник выключается 0,1 s, это значит, что метр подключения WI-FI успешно.

Примечание: светодиодный статус WIFI

Инструкция по меню приложения

Счетчик будет отображаться онлайн или в автономном режиме после успешного добавления устройства.

Вы можете нажать на устройство, чтобы проверить подробную информацию о счетчике

В меню вы увидите данные о активной энергии и кнопку дистанционного управления и кнопку настройки времени

Кнопка управления: используется для включения/выключения выходного сигнала счетчика

Кнопка сброса: используется для сброса полной активной энергии до нуля

Кнопка синхронизации: используется для контроля времени вкл/выкл и контроля задержки времени ВКЛ/ВЫКЛ

Счетчик не имеет времени внутренние часы, контроль времени решает облачный сервис, поэтому убедитесь, что счетчик подключен к доступной сети Wi-Fi.

3. Кнопка настройки: для защиты стоимости и цены за единицу, начиная настройки активной стоимости энергии.

Высоковольтный предел (В): Защита от перенапряжения, она отключается после высокого, чем это значение.

Низкое напряжение (В): защита под напряжением, она отключается после того, как это значение будет ниже.

Высокое предельное значение напряжения должно быть больше низкого предельного значения напряжения.

Текущий высокий предел (A): защита от перегрузки, она отключается после высокого, чем это значение.

Для случаев перенапряжения/понижения напряжения/перегрузки этот статус должен длиться 3 с, поэтому счетчик отключится для защиты. Это задержит 60s, чтобы подтвердить восстановление напряжения и тока в нормальном состоянии после отключения. Он включится автоматически после того, как подтверждено, что значение восстановится до нормального состояния.

Пусковое значение кВт/ч: это значение используется для расчета «контрастной активной энергии». Если пользователь хочет узнать, сколько времени прошло, вы можете ввести здесь общую энергию активной компании! Например, измеритель мощности компании-дисплей 50 кВтч, вы можете ввести 50 кВтч в исходное значение кВтч.

Цена метра: сколько стоит за каждый кВт · ч

История кВт · ч

Информация об истории

В данный момент эта функция недоступна.

Детали счетчика

Он покажет R.M.S значение и би-направление активной энергии и контрастность активной энергии

Импортная активная энергия: измеряет общую положительную энергию

Экспорт активной энергии: он измеряет обратную энергию, такую как генерация солнечной энергии, обратное соединение провода, некоторые рабочие генераторы энергии.

Как правило, общая активная энергия = | Импорт активной энергии | + | Экспорт активной энергии |

Контрастная активная энергия: она используется для контраста кВтч работает с счетчиком мощности компании или другим кВтч-метром.

R.M.S значение все измеряют текущее мгновенное значение

Главное меню

Управление: вы можете изменить имя своего счетчика и удалить счетчик из списка устройств

Интеллектуальное взаимодействие: вы можете использовать голос для управления счетчиком вкл/выкл, теперь поддерживает только умный звук Cat Elf и интеллектуальное звуковое устройство Echo
