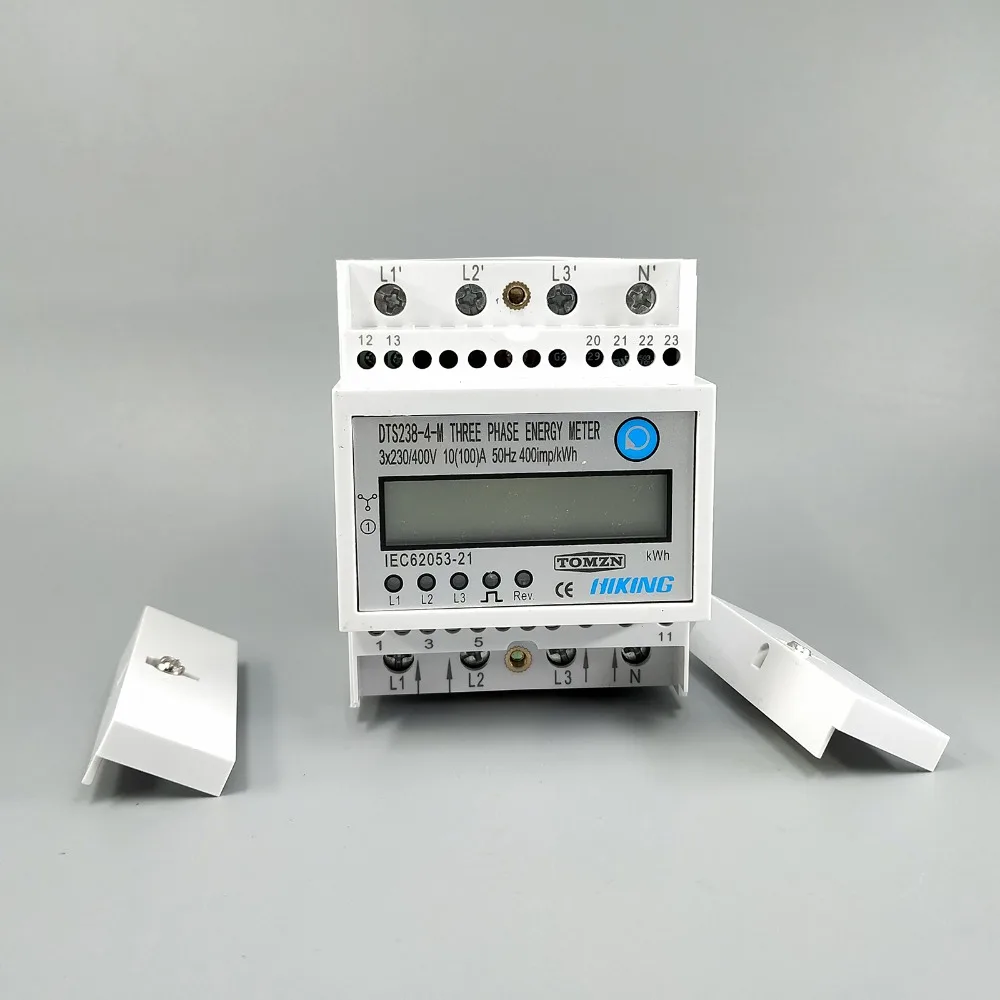

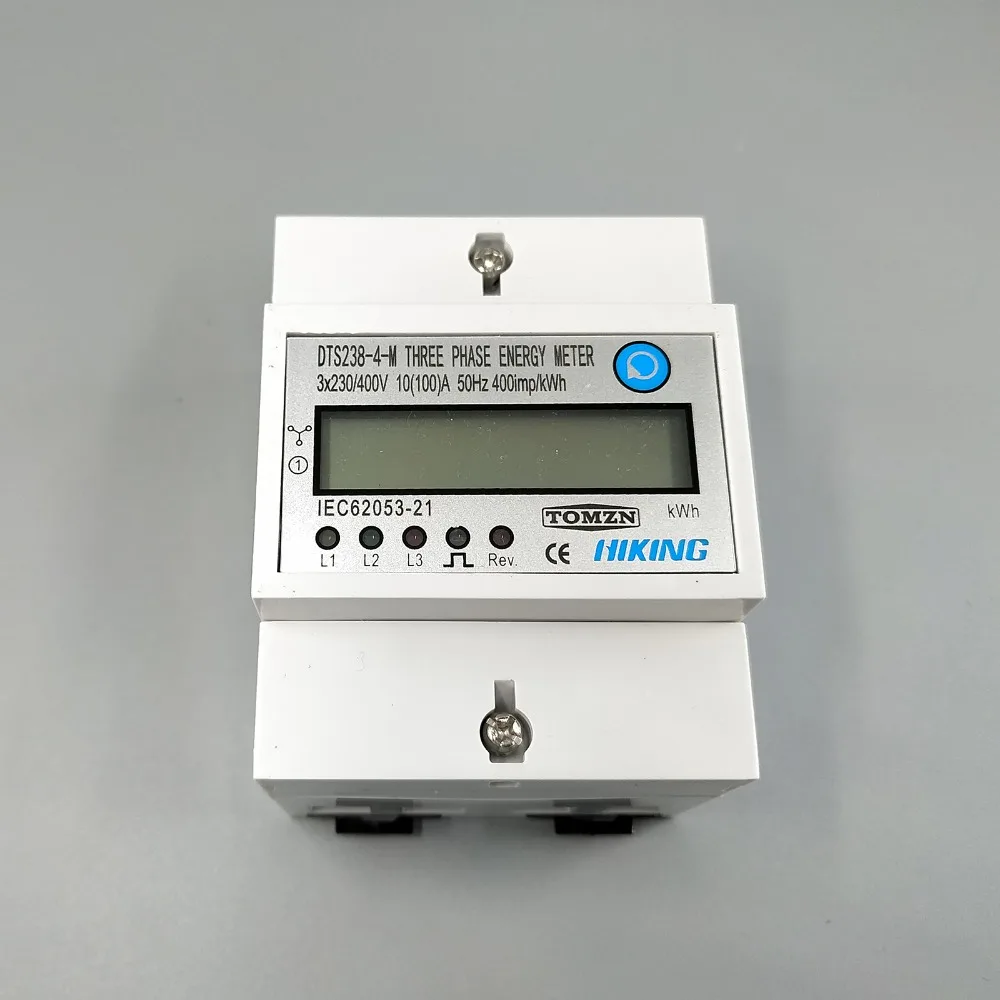

DTS238-4-M статический трехфазный четырехпроводной счетчик энергии для активной энергии использует передовые крупномасштабные технологии производства интегральных схем IC и SMT. Они обладают следующими характеристиками: двунаправленное или однонаправленное измерение энергии, широкое напряжение, защита от темпера, высокая точность и надежность, большая перегрузка, низкое самопотребление, небольшой объем, светильник вес! Измеритель также может отображать трехфазный ток, напряжение, активную мощность, реактивную мощность, мощность завода, частоту и активную энергию с интервалом.

Измеритель следует устанавливать в подходящей среде с диапазоном температур окружающей среды от-25 ℃ ~ + 55 ℃, относительная влажность менее 75% и температурные пределы от-40 ℃ ~ + 70 ℃, .

Измеритель изготавливается в соответствии с международным стандартом IEC62052-11 «испытания и условия испытаний оборудования для измерения электроэнергии (AC)» и IEC62053-21 на «статические счетчики для активной энергии (классы 1 и 2)».

2. Спецификация и технические параметры

2,2 технические параметры

2.2.1 базовый допуск

2.2.2 самопотребление

Токовая цепь менее 1,5 ва

Схема напряжения менее 2 Вт/10 ВА

2.2.3 пусковой ток

При номинальном напряжении, номинальной частоте и COSΦ = 1, счетчик должен начинать и продолжать регистрироваться при применении 0.2% In (если используется CT) или 0.4% Ib.

2.2.4 противоскользящая

Счетчик имеет логическую схему, предотвращающую ползание. Когда 115% Un подключен к измерителю и цепь тока разрезана, измеритель не должен создавать более одного импульса за оговоренное время

2.2.5 Средний срок службы

Счетчик используется для не менее 10 лет в нормальной работе, указанной в настоящем руководстве

2.2.6 ЖК-дисплей: 6 + 1 (999999,9 кВтч)

3. Основные характеристики

3,1 Измерение положительной и отрицательной активной энергии с отрицательной Энергией, накопленной в положительную энергию.

3,2 с тремя светодиодный дами для отображения состояния включения/выключения питания в трех фазах.

3,3 Измерение активной энергии без калибровки при длительной эксплуатации

3,4 внутреннее подключение тока и напряжения

3,5 высокая надежность благодаря использованию высококачественных компонентов

4. Принципы работы

Трехфазное Напряжение и ток отображаются из соответствующей цепи выборки и преобразуются в подходящий сигнал, который передается в интегральную схему, затем измеритель выводит импульсный сигнал в положительном привязке к измеренной мощности для привода счетчика шагового двигателя или счетчика ЖК-дисплея для осуществления измерения энергии. Измеритель имеет выход импульса энергии для тестирования с шириной импульса 80+20 мс

Схема для рабочих принципов

5. Структура

Счетчик состоит из основания счетчика, крышки счетчика, основания клеммы, крышки клеммы. На крышке счетчика и крышке клеммы есть свинцовое уплотнение. Специальный винт используется для фиксации крышки клеммы, на которой можно установить ходовой уплотнитель

6. Использование

Вы можете использовать кнопку для пошагового отображения, она сбросит энергию интервала до нуля, если вы нажмете кнопку в течение 10 секунд.

Схема подключения 6,1

Проводка для

3*230/400 В 50 Гц

3*220/380 В 60 Гц

3*120/208 В 60 Гц

(Текущий провод внизу и вверх на выходе)

Схема подключения входного типа трансформатора

Примечание: для подключения входного типа CT Потребляемая мощность на дисплее в реестре фактически не потребляется. Фактическая мощность = отображение мощности в реестре счетчика X CT rate. Например, отображение мощности в Регистре составляет 0,5 кВтч, а КТ-800/5A, Фактическая Потребляемая мощность = 0,5 кВтч X 160 = 80 кВтч

Проводка для 2*120/208 В 60 Гц

(Текущий провод внизу и вверх на выходе)

Схема подключения прямого входа

Фазовый провод L1 A

Фазовый провод L2 B

L3 C фазовый провод

N нейтральный провод

12 и 13 тестовый импульсный выход

6.2 установки

Счетчик может быть установлен на DIN-рейку 35 мм

6.2.1 измеритель нельзя устанавливать и использовать, пока он не будет проверен и запечатан перед отправкой

6.2.2 счетчик следует устанавливать в водонепроницаемой коробке внутри или снаружи помещений. Коробка счетчика должна быть закреплена на прочной и огнестойкой стене с рекомендуемой высотой около 1,8 м, где нет агрессивного газа.

6.2.3 измеритель следует установить полностью в соответствии со схемой подключения на крышке клеммы, лучше использовать медный провод в качестве ведущего провода для подключения. Все винты должны быть затянуты.

6.2.4 схема для размеров установки

7. Транспортировка и хранение

7,1 при транспортировке и распаковке изделия должны быть обременены тяжелыми ударами.

7,2 продукты должны храниться в оригинапосылка вке и храниться на месте при температуре от-40 ℃ ~ + 70 ℃, относительная влажность менее 75% и отсутствие агрессивного газа вокруг.

7,3 В складе, счетчик следует разместить на полке при хранении в наличии, не должно быть более 7 картонных коробок, складываемых по вертикали. Одноупакованные счетчики нельзя складывать по вертикали более 5 метров.

8. Гарантийный срок

В течение 24 месяцев со дня продажи и при условии, что пользователи работают правильно в соответствии с требованиями Руководства пользователя, если счетчик не соответствует его технической спецификации. Производитель может бесплатно отремонтировать или заменить товар.
