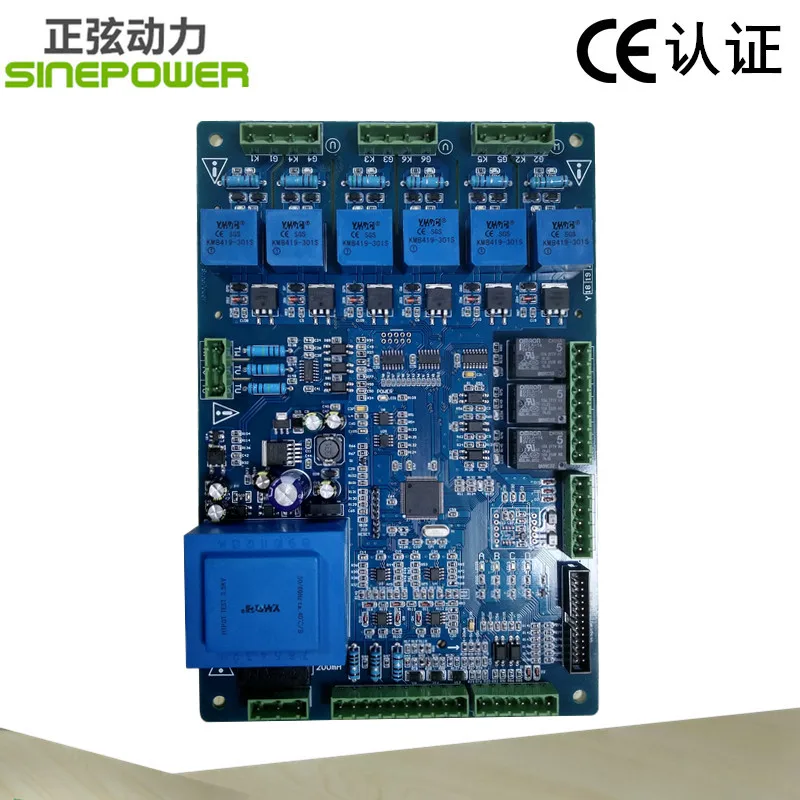

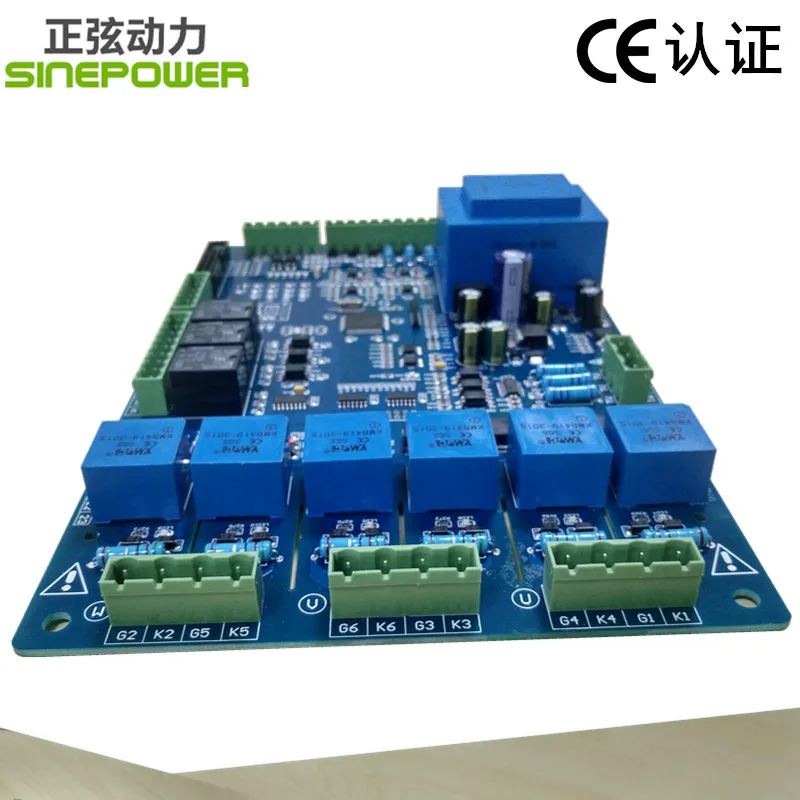

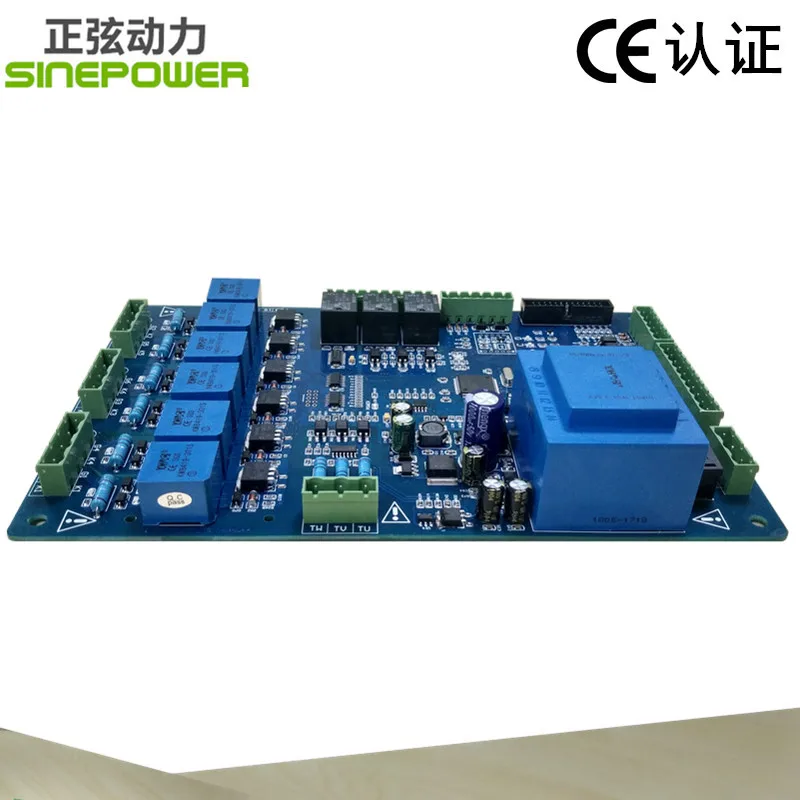

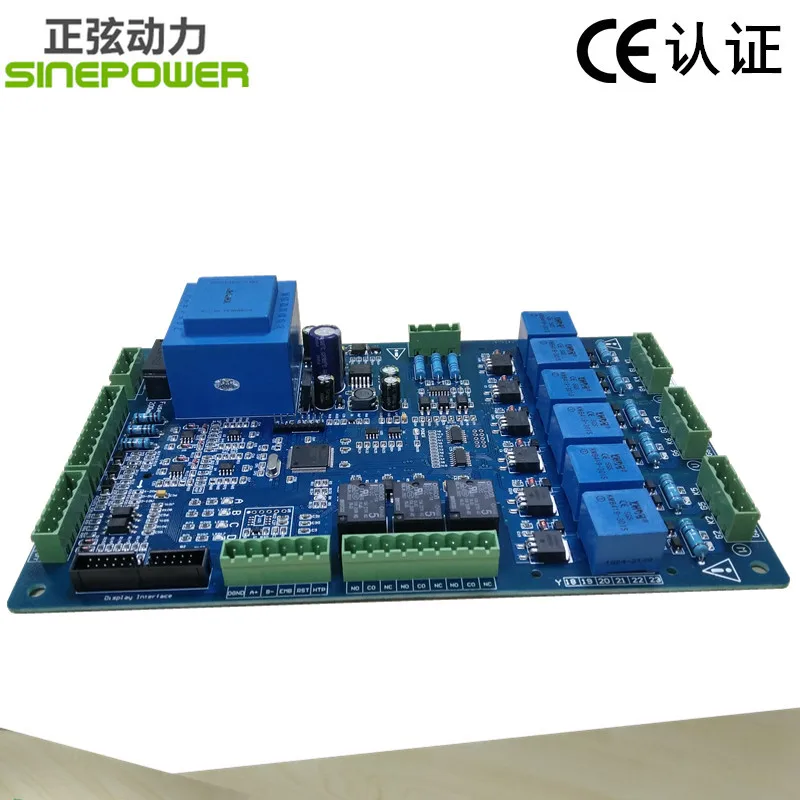

ST33 трехфазный выпрямитель с полным контролем тиристорный триггер регулятор SCR

ST33 трехфазный выпрямитель с полным контролем тиристорный триггер регулятор SCR Обжиговая плата



Введение:

ST33 трехфазный выпрямительный тиристорный триггерный регулятор принимает 32-битный промышленный высокопроизводительный микропроцессор, высокоцифровой точный качественный дизайн, поддержка сетевого дистанционного управления и режим управления на месте. Параметр fuzzy-PID является открытым, который интегрирует регуляцию напряжения открытого цикла, постоянное напряжение замкнутого цикла и постоянный ток в одном, для контроля тиристора для достижения ограничения напряжения постоянного тока или ограничения напряжения постоянного тока. Будильник и параметры интерфейса отображаются на ЖК-экране или в меню сенсорного экрана на китайском языке, и параметры автоматически сохраняются после настройки. Плата управления (регулятор) имеет такие функции, как защита от потери фазы, мягкий запуск, мягкое выключение, выход постоянного тока, выход постоянного напряжения, защита от перенапряжения, защита от перегрузки по току, защита от короткого замыкания и индикация рабочего состояния. Он имеет три фазы полного управления мост выпрямления, двойной анти-звезды выпрямления и тиристора анти-параллельного переменного тока запуска режим, который может вызвать тиристора ниже 5000A, подходит для Резистивной нагрузки и, индуктивная нагрузка, емкостная нагрузка, основная сторона трансформатора и другие типы нагрузок, которые регулируются напряжением и регулировкой тока в различных областях промышленности. Он широко используется в электролитических и плакированных устройствах, зарядных и разрядных устройствах, трехфазных тиристорных устройствах питания, устройствах контроля температуры электрического нагрева, управлении разрядкой дуги и другом оборудовании. Эта ТРИГГЕРНАЯ плата использует высокопроизводительный микропроцессор промышленного класса, который продолжает лидировать в инновациях алгоритмов управления ядрами и технологии программного обеспечения в отрасли. Структура контрольного программного обеспечения посылка и скорость обработки одночипного микрокомпьютера обеспечивают все настройки петель управления, которые должны быть завершены во время преобразования (преобразования) время шести тиристорных мостов в основной цепи, так что время выборки напряжения и тока может быть менее 3,33 мс (Источник питания 50 Гц) или 2,77 мс (источник питания 60 Гц) для превосходной производительности. Трехфазный тиристорный триггер ST33 с цифровым выпрямлением имеет различные варианты данного управляющего сигнала и поддерживает аналоговые режимы автоматического управления, такие как 0-5Vdc, 0-10Vdc, 0-10mA, 4-20mA и т. д. И также может управляться потенциометрами (10K 2W) вручную. Гибкий и удобный, с надежной и стабильной производительностью, сильной способностью против помех, уникальные меры против помех, нормальная работа в суровых условиях помех, Полная панель управления, самодиагностика и защита от нагрузки. Он также имеет защиту от сбоя питания, защиту от перенапряжения, защиту от перегрузки, защиту от сбоя фазы и т. д. Таким образом, независимо от внешних или внутренних типов помех и сигналов неисправности, производительность платы управления является более безопасной и надежной из-за вышеуказанных функций защиты. Выходы полностью изолированы и имеют широкий диапазон применения. Он имеет полную функцию обнаружения неисправностей, сигнализации и защиты. Все параметры ST33 являются цифровыми, без изменения температуры, что улучшает точность регулировки и эффективность использования энергии. Демонстрация товара: I. Технические характеристики

Рабочий источник питания

220/380vac ± 15%, 50/60 Гц

Рабочее напряжение основной цепи

50 ~ 660Vac ± 15%, 50/60 Гц

Диапазон регулировки напряжения:

0 ~ 100%

Диапазон регулировки тока:

0 ~ 100%

Диапазон фазового сдвига

0 ~ 178 °

Регулировка выходного разрешения

1/4000

Точность стабильности

Лучше ± 1%

Ток триггера:

≥ 750ма

Емкость триггера

≤ 5000A односторонний тиристор

ПИД динамическое время отклика:

≤ 50 мс

Overshoot:

≤ 10%

Входной сигнал:

Пожалуйста, оставьте нам сообщение о нужном сигнале

Трехфазный дисбаланс триггера

≤ 0,3 °

Применимая нагрузка:

Резистивный, индуктивный, емкостный, трансформатор нагрузки и других нагрузок

Контактная мощность реле сигнализации:

250Vac/10A

Диэлектрическая прочность:

3500 VRMS

Температура окружающей среды (Рабочая):

-20 °C ~ 60 °C

Рабочая Относительная влажность:

≤ 90% относительной влажности (без мороза)

Требования к установке в помещении

Не воспламеняющийся, не взрывоопасный, не КОРРОЗИОННЫЙ газ, не проводящая пыль, и вибрация должна быть менее 0,5 г

Размеры:

240*160*50 мм

Размеры между отверстиями для установки:

225*145 мм

Вес:

1 кг

Высота должна быть менее 3000 м, в противном случае необходимо уменьшить уровень мощности.

II. Особенности 1. Использование 32-битного промышленного высокоскоростного микропроцессора, ЖК-экрана или сенсорного меню на китайском языке, полностью автоматический SMD Процесс производства, Стабильная и надежная производительность. 2. С цифровым постоянным током, функцией постоянного напряжения, ограничением по току и ограничением напряжения, он может точно контролировать нагрузки и имеет функцию защиты от перегрузки по току и перенапряжения. 3. Полное обнаружение неисправностей и функция сигнализации, обнаружение состояния нагрузки в реальном времени, ток нагрузки, контрольный сигнал, отзывы о потере сигнала и другие параметры. 4. Интеллектуальное решение управления PID, открытие параметров, может быть установлено на любое физическое количество гибко. Отличные динамические характеристики, адаптируются к различным нагрузкам. 5. Защита от потери фазы: когда источник питания основной цепи выходит из фазы, сигнал тревоги и нагрузка останавливаются в режиме реального времени, чтобы остановить выход 6. Совместимость интерфейса: Поддержка 0-5 в постоянного тока, 0-10 В постоянного тока, 0-10 мА, 4-20 мА и других автоматических входных сигналов, Прямой интерфейс с различными инструментами и PLC, может управляться вручную потенциометром. 7. Защита от перегрузки: после запуска, он будет решать, перегружена ли нагрузка. Когда он постоянно перегружает установленное время защиты, он останавливает работу и Выходы реле сигнализации; 8. Мягкий запуск: при запуске выходное напряжение будет постепенно увеличиваться с нуля до 100%, чтобы устранить воздействие на решетку и себя во время работы нагрузки. Можно задать параметр мягкого времени запуска. 9. Мягкое выключение: При остановке выходное напряжение будет постепенно уменьшаться от 100% до нуля, чтобы устранить воздействие на решетку и себя, когда нагрузка остановится. Можно задать параметр времени мягкого отключения. 10. Имеет функцию автоматической идентификации последовательности фаз, отсутствие требования к последовательности фаз для источника питания платы управления, отсутствие отладки, очень удобная проводка; 11. Ток петли (петли напряжения) отзывы входной сигнал поддерживает различные аналоговые входные сигналы, такие как трансформатор, Датчик Холла (напряжения), 0-75мв шунт, 0-5В и т. Д. 12. Может управляться с помощью PLC или другого оборудования, с функцией связи MODBUS полевой автобус, Полный Изолированный контроль RS485 (опционально); 13. Он также имеет функцию запроса времени работы, чтобы записать текущее время работы и накапливать все время работы; 14. Принимает искробезопасный дизайн, плата управления (регулятор) разработана с функцией предотвращения пускового интерфейса тиристора от защиты от выгорания и поддерживает входную и выходную многофункциональную расширительную панель; 15. Интерфейс привода тиристора имеет двухрядный светодиодный индикатор, зеленый светильник указывает на Неисправность платы триггера, а красный светильник указывает на правильность линии внешнего управления. Положение ошибки можно быстро проверить; 16. Все выходные порты и входной интерфейс цифрового переключателя являются электронными изолированными, они лучше защищают от электромагнитных помех.

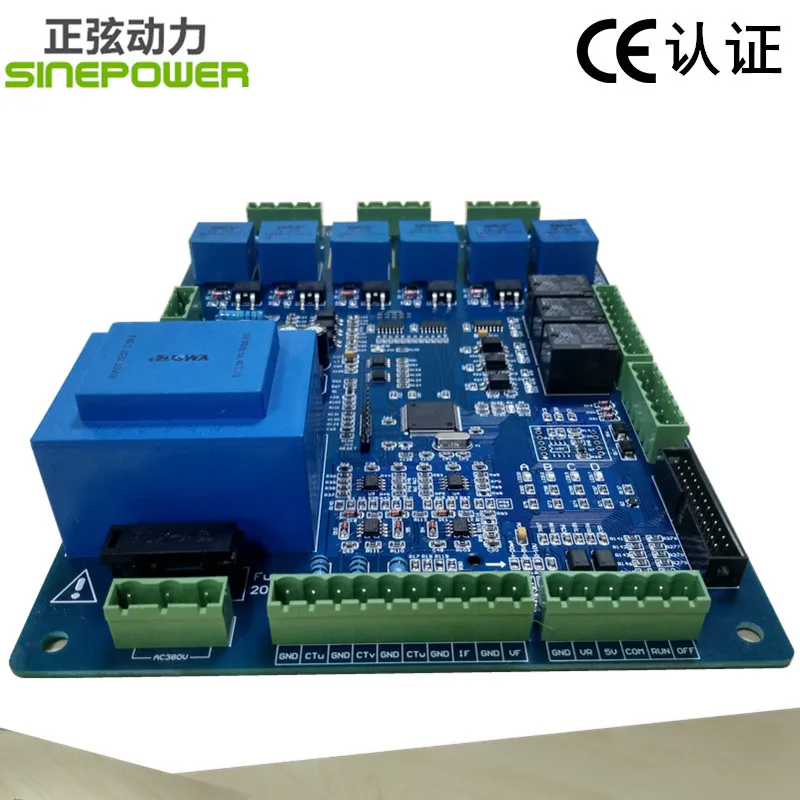

III. Определение терминала платы управления

1, 2, 3: рабочее входное напряжение платы управления. Pin 1 с 3 для 380 В переменного тока питания, Pin 2 с 3 для 220 В переменного тока питания, только один из напряжения питания может быть подключен, рекомендуется использовать 380 В переменного тока питания. 4, 5: Соединительная клемма CT1 трансформатора тока Соответствует отображению U фазы тока, с защитой от перегрузки по току и функцией защиты от поломки фазы одновременно. Оставьте его, если не нужно использовать. 6, 7: Соединительный терминал CT2 трансформатора тока Соответствует отображению фазового тока V, с защитой от перегрузки по току и функцией идентификации фазового отказа одновременно. Оставьте его, если не нужно использовать. 8, 9: Соединительный терминал CT3 трансформатора тока Соответствует отображению W фазы тока, с защитой от перегрузки по току и функцией идентификации открытой фазы одновременно. Оставьте его, если не нужно использовать. 10, 11: сигнал терминал постоянного тока отзывы, заводской по умолчанию является DC0-5V, GND (-), если (+), если вам нужны другие сигналы, пожалуйста, Экспресс заранее. 12, 13: сигнал терминал постоянного напряжения отзывы на входе, заводской по умолчанию является DC0-5V, GND (-), VF (+), если вам нужны другие сигналы, пожалуйста, Экспресс заранее. 14, 15, 16: вход регулировки потенциометра, с помощью потенциометра 10K 2W, этот входной терминал также может вводить другие сигналы автоматического управления (0-5 В, 0-10 В, 4 -20 мА) через GND (-) и VR (+) порт для управления, т. Е. Входной терминал сигнала. 17, 18, 19: Common COM, start и stop control. Когда режим запуска «самоблокировка», короткое замыкание 17 и 18 для начала работы. И когда он отключен, операция прекращается, и кнопка запуска на портативном устройстве недействительна. Когда режим запуска «jog», подключение 17 и 18 должно начать работу, и соединение 17 и 19 должно прекратиться, И кнопка запуска/остановки на ручном устройстве действительна. 20: интерфейс ЖК-дисплея, т. Е. Портативное устройство (опционально, нет стандартного оборудования платы управления, необходимо приобрести дополнительно). 21, 22, 23: Интерфейс связи RS485 (опционально, нет стандартного оборудования платы управления, необходимо приобрести дополнительно). 24: Кнопка аварийной остановки входного терминала, другой терминал соответствует 17-контактному com-соединению, короткого замыкания 17 и 24, чтобы управлять аварийной остановкой. 25: Кнопка сброса терминала, другой терминал соответствует 17-контактному com-соединению. Когда в состоянии неисправности, короткого замыкания 17 и 25 для отдыха системы. 26: тиристорный входной терминал перегрева, а другой терминал соответствует COM соединению 17-pin. Он принимает обычный открытый переключатель контроля температуры и автоматически останавливается при перегреве. 27, 28, 29: запуск релейного выхода, 27 обычно открытый терминал, 28 общий терминал, и 29 обычно закрытый терминал. 30, 31, 32: выход реле неисправности, 30 нормально открытый терминал, 31 общий терминал, и 32 нормально закрытый терминал. 33, 34, 35: функции защищены. 36, 37, 38, 39: W-phase тиристорный интерфейс пускового механизма управления. 40, 41, 42, 43: интерфейс пускового механизма управления тиристором V-phase. 44, 45, 46, 47: u-фазный интерфейс пускового механизма управления тиристором. 48, 49, 50: Главный блок питания синхронизации сигнала входного терминала, 48 соответствует W фазе, 49 соответствует V фазе, и 50 соответствует U фазе. (Синхронный трансформатор рекомендуется для серьезных помех) ЖК-дисплей

Детали

Функция

Набор

Кнопка настройки, используется как кнопка подтверждения параметров в режиме настройки

▲

Для увеличения значения параметра при изменении.

▼

Чтобы уменьшить значение параметра при изменении.

ESC

Кнопка возврата

На

Кнопка пуска на панели

Скидка

Кнопка остановки на панели

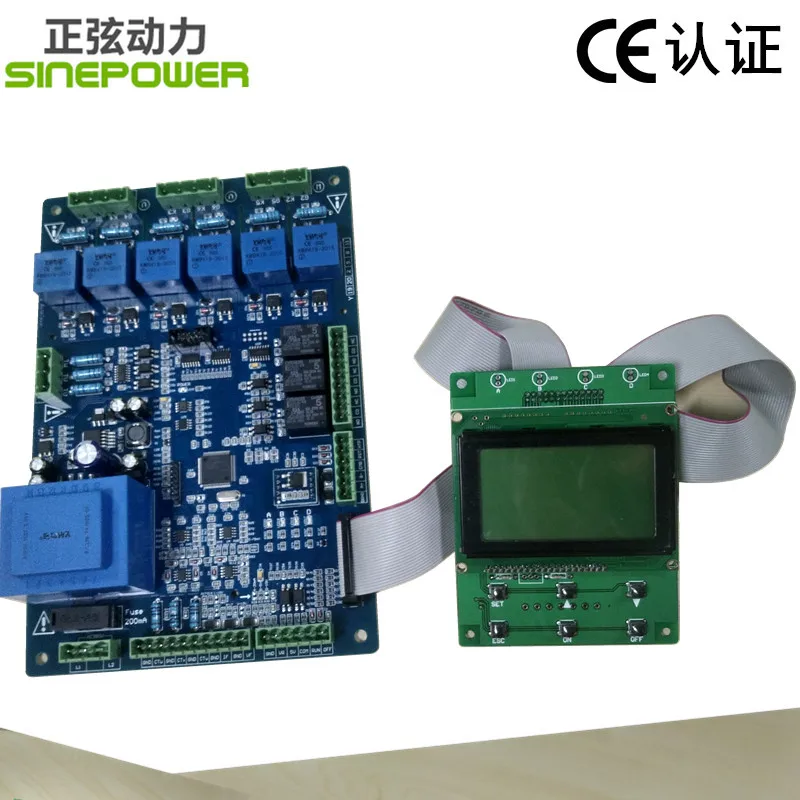

ЖК-экран

Для отображения режима нагрузки и параметров.

Индикатор режима (зеленый)

Когда он горит, означает, что плата управления находится в режиме постоянной регулировки напряжения; Когда оба A & B не горят, плата управления находится в режиме регулировки напряжения открытого цикла.

B индикатор режима (зеленый)

Когда он горит, означает, что плата управления находится в режиме регулировки постоянного тока.

Индикатор режима C (красный)

Беговой индикатор

Индикатор режима D (красный)

Индикатор сигнализации

  IV. Схема подключения основной цепи и цепи управления: Схема проводки ниже представляет собой схематическую схему основной цепи, триггерный терминал платы управления и тиристора, когда трехфазный полностью контролируемый выпрямитель управления объединен с другими компонентами. В процессе подключения пускового терминала панели управления и тиристора следует отметить, что соответствие положения между катодом (K) и воротами (G) как показано на диаграмме ниже, пользователи должны избегать неправильного подключения и обратного подключения, В противном случае произойдет короткое замыкание для выгорания устройства или повреждения платы управления; Основная цепь должна быть добавлена с необходимыми компонентами защиты, такими как быстрое плавление (предохранитель) для защиты от перегрузки по току, пьезорезистор для защиты от перенапряжения, и обе стороны тиристора, подключенные к радиоуправляемой цепи поглощения и так далее. Примечание: 1. Трансформаторы, автоматические выключатели, контакторы, быстрое плавление и Тиристоры и т. д., должны быть приобретены пользователями. 2. Датчик напряжения холла, Датчик тока холла, трансформатор и шунт должны быть приобретены пользователем. 3. Тиристорные RC абсорбирующие компоненты являются дополнительными аксессуарами
