Характеристики

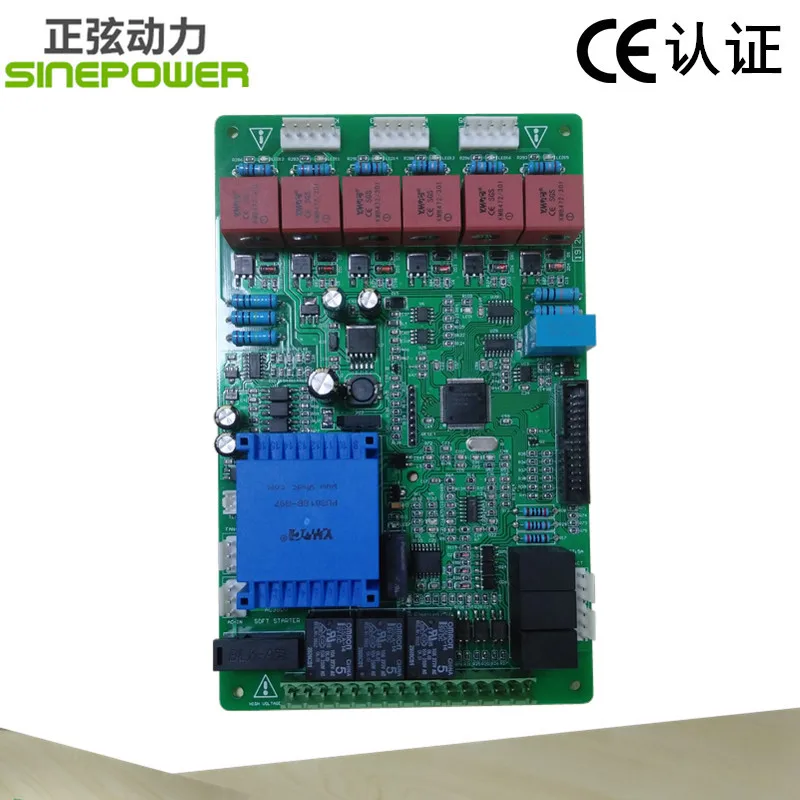

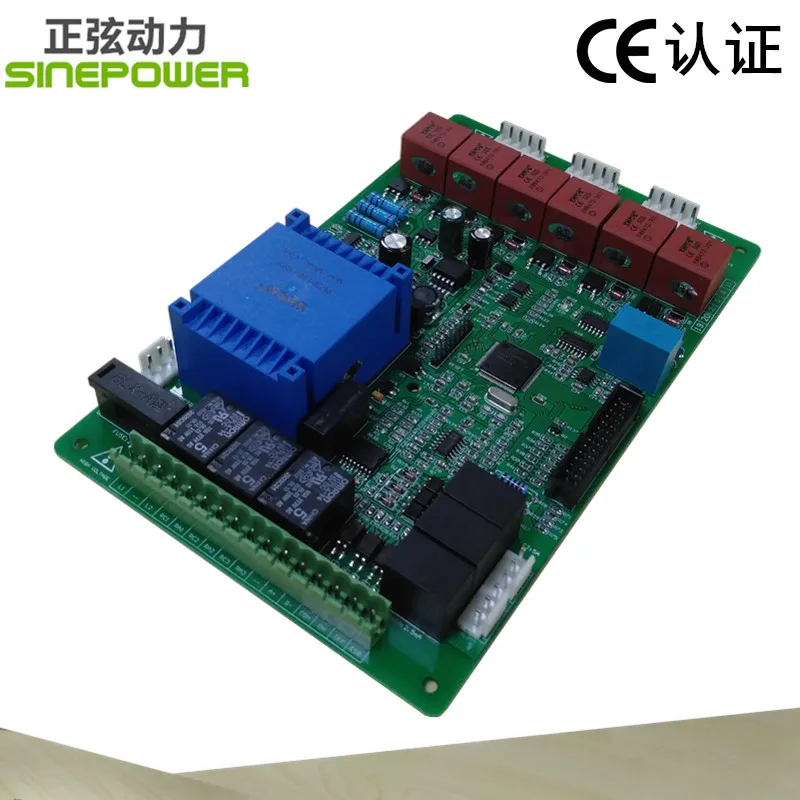

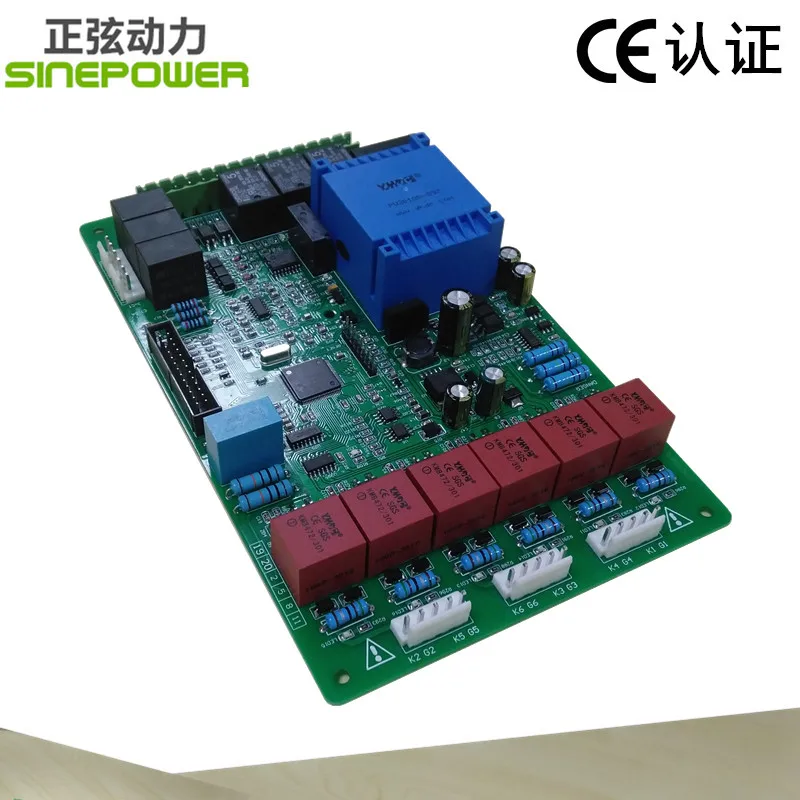

ST20 SCR Обжиговая карта/ТРИГГЕРНАЯ плата 3 фазы для электрического нагревательного
Описание товара
ST23 SCR Обжиговая карта/ТРИГГЕРНАЯ плата 3 фазы для нагрева печи машинного контроллера использования
Введение:
* 32-битная микропроцессорная печатная плата
* Источник питания 220 В (можно заказать 380 В, 440 В)
* Различные защиты, такие как защита от перегрева, мягкий старт, мягкий стоп, защита от перенапряжения, защита от перегрузки по току, защита от короткого замыкания, защита от потери фазы и функция ограничения выходного сигнала
* Для тиристорного источника питания, устройств управления электрическим отоплением, регулятора электроэнергии и других устройств
* Поддержка 0-5 в постоянного тока, 0-10 В постоянного тока, 0-10 мА, 4-20 мА и другие входные сигналы, прямое соединение со всеми видами метров и ПЛК,
Он может использовать потенциометр ручного управления
* RS485 связь, полностью изолированная конструкция, протокол связи MODBUS, используйте PLC или другое устройство для достижения(Эта функция должна приобретать дополнительно, по умолчанию у outfactory нет этой функции, если вам это нужно, пожалуйста, заказывайте ST23C)
* Отзывы выходного драйвера и напряжения используются Гальваническая изоляция Демонстрация товара:
Технические характеристики
1. Рабочий Источник питания: 220 В (можно заказать 380 В или 440 В, пожалуйста, оставьте сообщение, если вам нужно 380 В или 440 В)
2. Рабочее напряжение основной цепи: 380Vac ± 15%, 50/60 Гц Частота
3. Диапазон регулирования напряжения: 0 ~ 100%
4. Ток триггера: ≥ 500 мА Емкость триггера: ≤ 600А однофазный тиристор
5. Стабильность регулирования: ± 1 В переменного тока
6. Диэлектрическая прочность (изоляция напряжения): 3500 VRMS
7. Подходящие нагрузки: резистивная нагрузка, Индуктивная нагрузка, емкостная нагрузка и трансформатор первичных и других нагрузок
8. Потребление без нагрузки: < 5 Вт
9. Механизм: 180*125*38 мм (длина * ширина * высота)
10. Рабочая температура: -20 ℃ ~ 60 ℃, относительная влажность: ≤ 90%
Определение терминала платы управления
Порт
Символ
Функциональное объяснение
1
L
Плата управления входом источника питания
2
N
3
--
Резервный порт
4
RA
Релейный выход, нормально открытый контактор, грузоподъемность AC250V 5A
5
RC
6
--
Резервный порт
7
A +
RS485 порт связи
8
Б-
9
4-20
Аналоговый входной порт: сигнал 4-20 мА или 0-20 мА, образует петлю с GND
10
0-10
Аналоговый входной порт: сигнал 0-10 В, форма петли с GND
11
GND
Сигнал общего заземления, аналоговый сигнал отрицательного электрода
12
0-5
Аналоговый входной порт: сигнал 0-5 В, образует петлю с GND; Или используйте средний порт в качестве порта потенциометра
13
+ 5 В
Источник питания + 5 В, он будет подключаться при использовании потенциометра
14
COM
Переключатель общего заземления
15
На
Запуск управления, формирование петли с COM, Пассивный контакт ввода
16
Скидка
Стоп-контроль, форма петли с COM, Пассивный контакт ввода
17
3xCT
Дополнительный преобразователь тока 100 мА вход сигнала, трехфазное приобретение.
18
Дисп
Светодиодный дисплей или внешний дисплей
19
K, G
W фазный тиристорный контрольный пусковой порт
20
K, G
V фазный тиристорный контрольный пусковой порт
21
K, G
U фазный тиристорный контрольный пусковой порт
22
Температура
Переключатель контроля температуры, используется как защита от перегрева
23
FAN-AC
Порт управления вентилятором No.1, использует вентилятор питания AC220V
24
FAN-AC
Порт управления вентилятором No.2, использует вентилятор питания ac220в
IV. Схема подключения основной цепи и цепи управления: Схема проводки ниже представляет собой схематическую схему основной цепи, триггерный терминал платы управления и тиристора, когда трехфазный полностью контролируемый выпрямитель управления объединен с другими компонентами. В процессе подключения пускового терминала панели управления и тиристора следует отметить, что соответствие положения между катодом (K) и воротами (G) как показано на диаграмме ниже, пользователи должны избегать неправильного подключения и обратного подключения, В противном случае произойдет короткое замыкание для выгорания устройства или повреждения платы управления; Основная цепь должна быть добавлена с необходимыми компонентами защиты, такими как быстрое плавление (предохранитель) для защиты от перегрузки по току, пьезорезистор для защиты от перенапряжения, и обе стороны тиристора, подключенные к радиоуправляемой цепи поглощения и так далее. Примечание: 1. Трансформаторы, автоматические выключатели, контакторы, быстрое плавление и Тиристоры и т. д., должны быть приобретены пользователями. 2. Датчик напряжения холла, Датчик тока холла, трансформатор и шунт должны быть приобретены пользователем. 3. Тиристорные RC абсорбирующие компоненты являются дополнительными аксессуарами, приобретайте additonaly.
