ST35C Реверсивный регулятор мощности трехфазный выпрямитель тиристорная панель

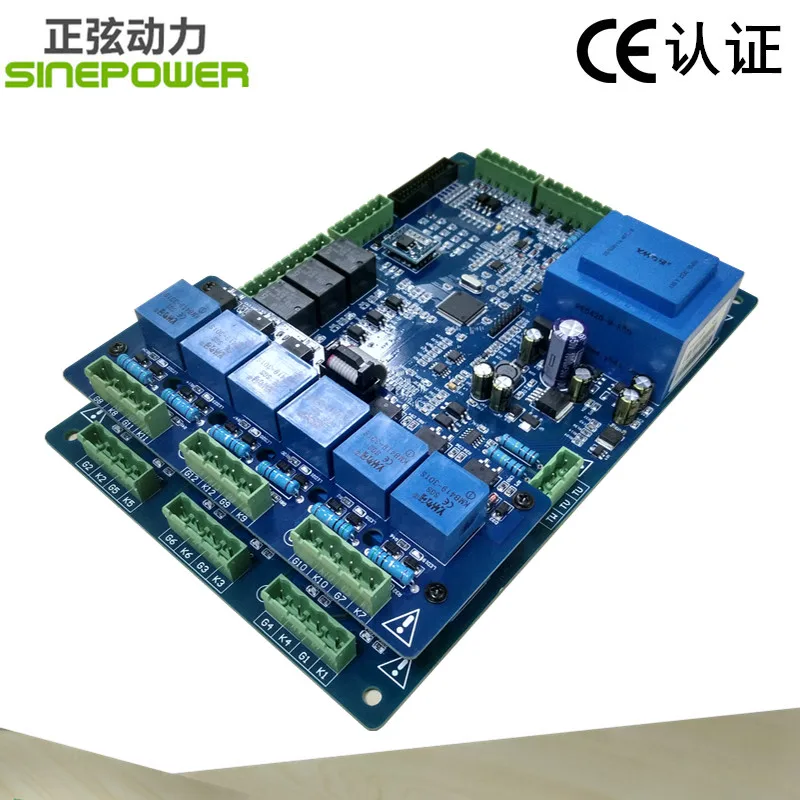

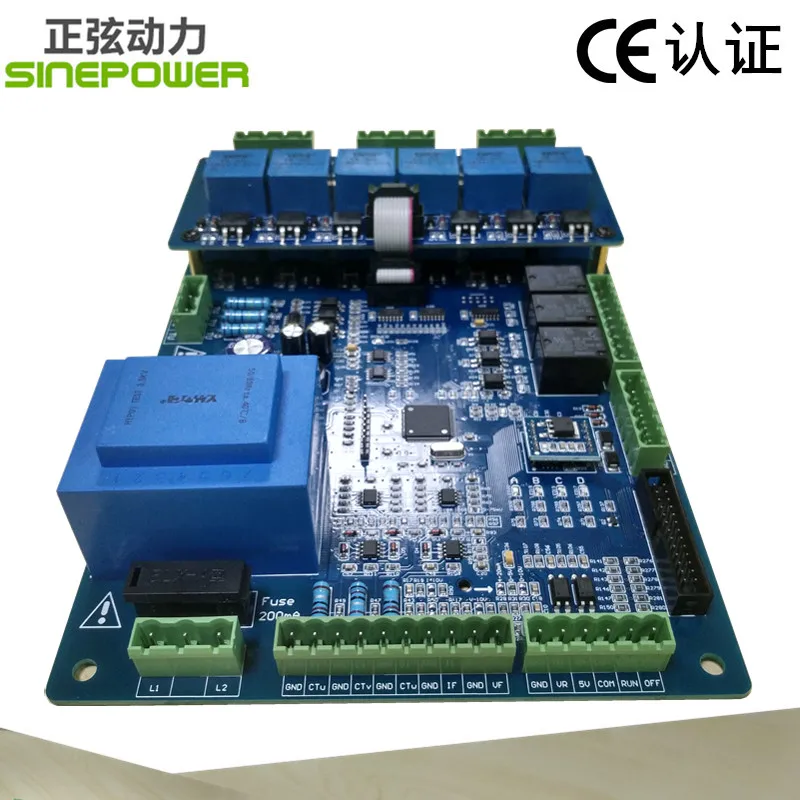

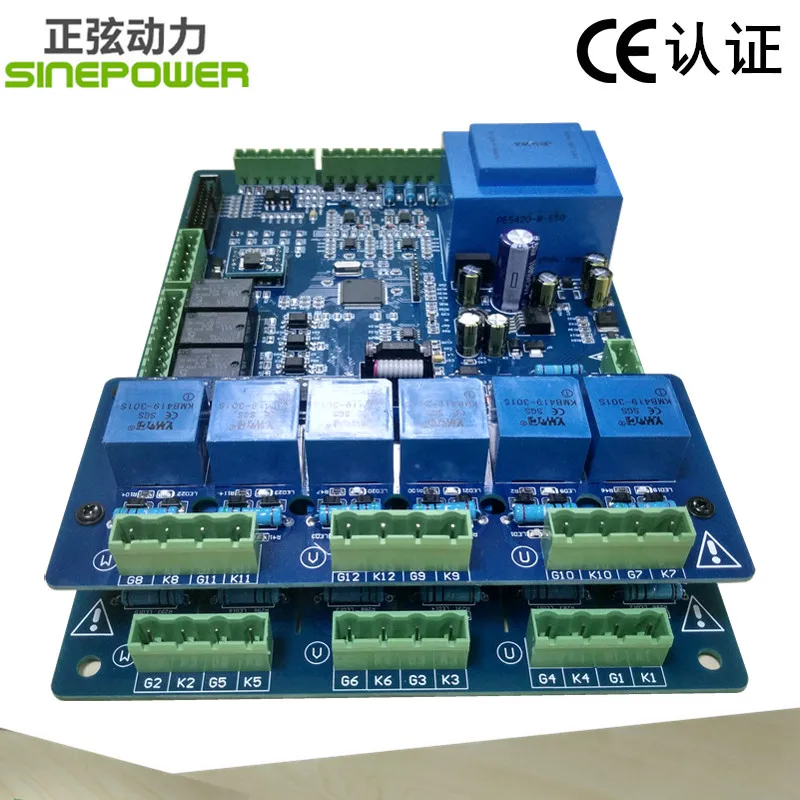

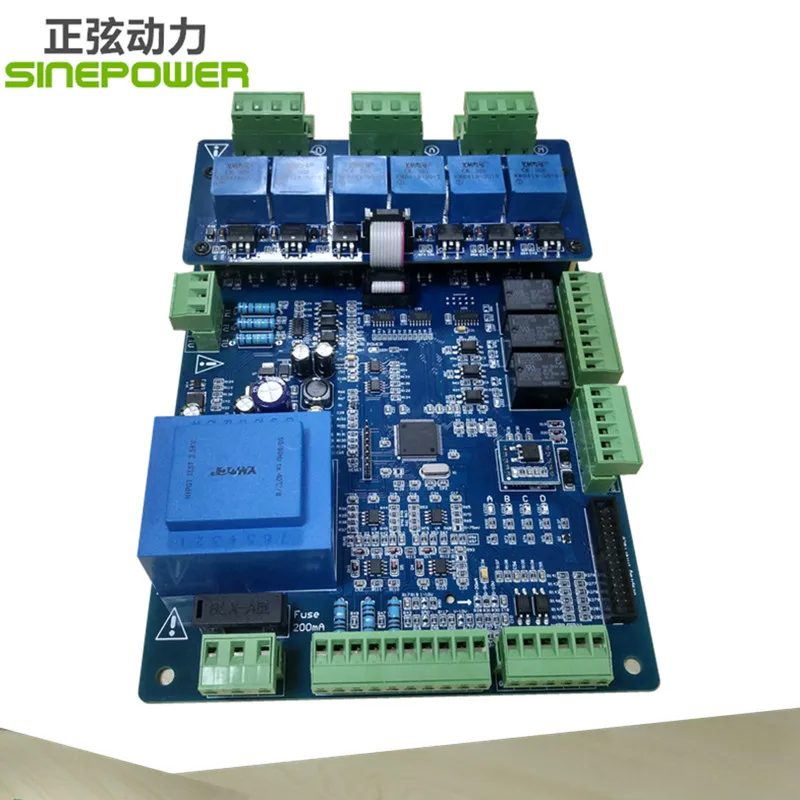

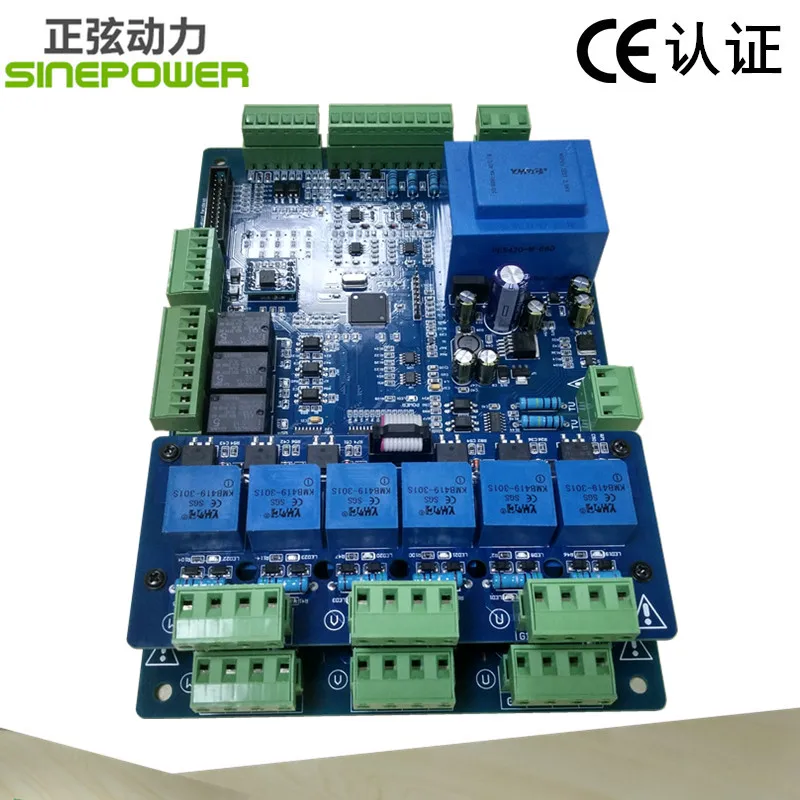

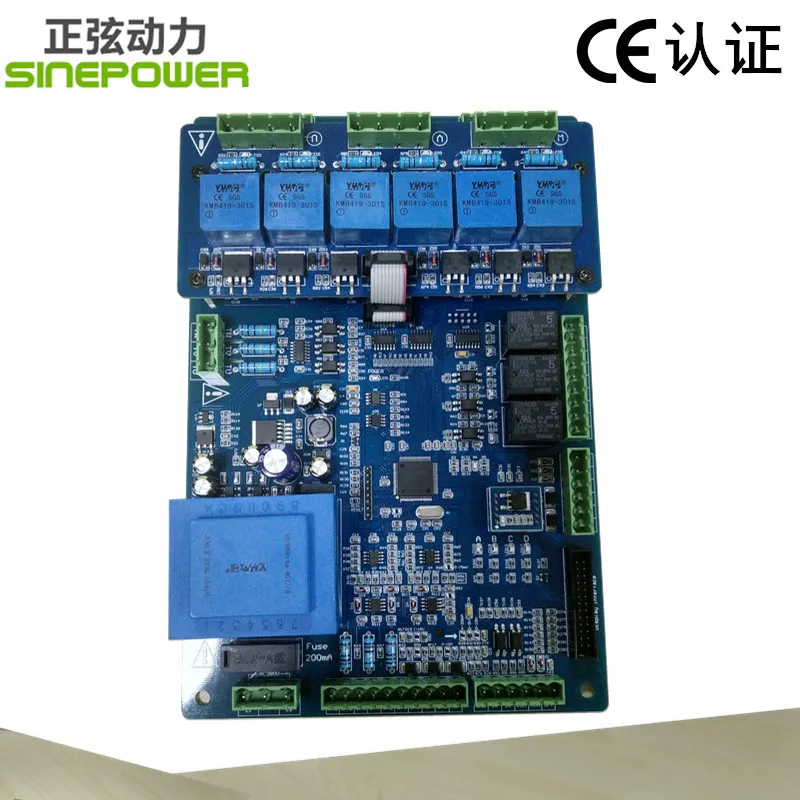

ST35C Реверсивный регулятор мощности трехфазный выпрямитель тиристорная плата управления стрельбой для регулирования напряжения/Контроллер SCR контрольный Лер

Введение:

ST35C трехфазный для выправления изгибов тиристорный триггер регулятор доска использует 32-битный промышленного класса высокопроизводительный микропроцессор, является специальным образом используется для грузы в реверсивный положение, чтобы обеспечить прямое и обратное напряжение регулирования, высокоточный цифровой дизайн, поддержка сетевого дистанционного управления и режима управления на месте. Параметр fuzzy-PID является открытым, который интегрирует регуляцию напряжения открытого цикла, постоянное напряжение замкнутого цикла и постоянный ток в одном, для контроля тиристора для достижения ограничения напряжения постоянного тока или ограничения напряжения постоянного тока. Будильник и параметры интерфейса отображаются на ЖК-экране или в меню сенсорного экрана на китайском языке, и параметры автоматически сохраняются после настройки. Плата управления (регулятор) имеет такие функции, как защита от потери фазы, мягкий запуск, мягкое выключение, выход постоянного тока, выход постоянного напряжения, защита от перенапряжения, защита от перегрузки по току, защита от короткого замыкания и индикация рабочего состояния. Он имеет три фазы полного управления мост выпрямления, двойной анти-звезды выпрямления и тиристора анти-параллельного переменного тока запуска режим, который может вызвать тиристора ниже 5000A, подходит для Резистивной нагрузки и, индуктивная нагрузка, емкостная нагрузка, основная сторона трансформатора и другие типы нагрузок, которые регулируются напряжением и регулировкой тока в различных областях промышленности. Он широко используется в электролитических и плакированных устройствах, зарядных и разрядных устройствах, трехфазных тиристорных устройствах питания, устройствах контроля температуры электрического нагрева, управлении разрядкой дуги и другом оборудовании.   Эта ТРИГГЕРНАЯ плата использует высокопроизводительный микропроцессор промышленного класса, который продолжает лидировать в инновациях алгоритмов управления ядрами и технологии программного обеспечения в отрасли. Структура контрольного программного обеспечения посылка и скорость обработки одночипного микрокомпьютера обеспечивают все настройки петель управления, которые должны быть завершены во время преобразования (преобразования) время шести тиристорных мостов в основной цепи, так что время выборки напряжения и тока может быть менее 3,33 мс (Источник питания 50 Гц) или 2,77 мс (источник питания 60 Гц) для превосходной производительности.   Трехфазный тиристорный триггер ST35C с цифровым выпрямлением имеет различные варианты сигнала управления и поддерживает аналоговые режимы автоматического управления, такие как 0-5Vdc, 0-10Vdc, 0-10mA, 4-20mA и т. д. И также может управляться потенциометрами (10K 2W) вручную. Гибкий и удобный, с надежной и стабильной производительностью, сильной способностью против помех, уникальные меры против помех, нормальная работа в суровых условиях помех, Полная панель управления, самодиагностика и защита от нагрузки. Он также имеет защиту от сбоя питания, защиту от перенапряжения, защиту от перегрузки, защиту от сбоя фазы и т. д. Таким образом, независимо от внешних или внутренних типов помех и сигналов неисправности, производительность платы управления является более безопасной и надежной из-за вышеуказанных функций защиты. Выходы полностью изолированы и имеют широкий диапазон применения. Он имеет полную функцию обнаружения неисправностей, сигнализации и защиты. Все параметры ST35C являются цифровыми, без изменения температуры, что улучшает точность регулировки и эффективность использования энергии.   Демонстрация продукта:       I. Технические характеристики

Рабочая источника питания

220/380Vac ± 15% в переменного тока, 50/60 Гц

Основная электроплата рабочее напряжение

380V / 660Vac ± 15% в переменного тока, 50/60 Гц

Напряжение диапазон регулировки:

0 ~ 100%

Регулировка тока диапазон:

0 ~ 100%

Точности фазового сдвига диапазон

0 ~ 178 °

Регулировки Разрешающая способность на выходе

1/4000

Стабильность точности

Лучше, чем ± 1%

Пусковой ток

≥ 750mA

Запуск мощность

≤ 5000A односторонний тиристор

ПИД динамическое время отклика:

≤ 50 мс

Перегрузка

≤ 10%

Вход сигнала:

DC0-5V, DC0-10V, 0-10 мА, 4-20 мА, 10 к регулировка потенциометра

Трехфазный дисбаланс триггера

≤ 0,3 °

Применимо с панорамной головкой нагрузка:

Резистивный, индуктивный, емкостный, трансформатор нагрузки и других нагрузок

Контактная мощность реле сигнализации:

250Vac/10A

Диэлектрическая прочность на разрыв:

3500 VRMS

Температура окружающей среды (Рабочая):

-20 °C ~ 60 °C

Рабочая Относительная влажность:

≤ 90% относительной влажности (без мороза)

Крытый требования к установке

Нет легковоспламеняющийся, без взрывчатого вещества агрессивных газов, отсутствие проводной пыли и вибрации должно быть меньше, чем 0,5G

Размеры:

240*160*50 мм

Размеры между отверстиями для установки:

225*145 мм

Вес:

1,2 кг

Высота должна быть менее 3000 м, в противном случае необходимо уменьшить уровень мощности.

  II. Особенности 1. Используя 32-разрядный промышленный высокоскоростной микропроцессор, ЖК-дисплей экран или сенсорного меню на китайском языке, полностью автоматическим SMD производственный процесс, Стабильная и надежная производительность. 2. С цифровым постоянным током, функцией постоянного напряжения, ограничением по току и ограничением напряжения, он может точно контролировать нагрузки и имеет функцию защиты от перегрузки по току и перенапряжения. 3. Полное обнаружение неисправностей и функция сигнализации, обнаружение состояния нагрузки в реальном времени, ток нагрузки, контрольный сигнал, отзывы о потере сигнала и другие параметры. 4. Интеллектуальное решение управления PID, открытие параметров, может быть установлено на любое физическое количество гибко. Отличные динамические характеристики, адаптируются к различным нагрузкам. 5. Защита от потери фазы: когда источник питания основной цепи выходит из фазы, сигнал тревоги и нагрузка останавливаются в режиме реального времени, чтобы остановить выход 6. Совместимость интерфейса: Поддержка 0-5 в постоянного тока, 0-10 В постоянного тока, 0-10 мА, 4-20 мА и других автоматических входных сигналов, Прямой интерфейс с различными инструментами и PLC, может управляться вручную потенциометром. 7. Защита от перегрузки: после запуска, он будет решать, перегружена ли нагрузка. Когда он постоянно перегружает установленное время защиты, он останавливает работу и Выходы реле сигнализации; 8. Мягкий запуск: при запуске выходное напряжение будет постепенно увеличиваться с нуля до 100%, чтобы устранить воздействие на решетку и себя во время работы нагрузки. Можно задать параметр мягкого времени запуска. 9. Мягкое выключение: При остановке выходное напряжение будет постепенно уменьшаться от 100% до нуля, чтобы устранить воздействие на решетку и себя, когда нагрузка остановится. Можно задать параметр времени мягкого отключения. 10. Имеет функцию автоматической идентификации последовательности фаз, отсутствие требования к последовательности фаз для источника питания платы управления, отсутствие отладки, очень удобная проводка; 11. Переменный ток (напряжение петля) отзывы входного сигнала поддерживает различные аналоговые входные сигналы, такие как трансформатор тока (напряжение) сенсор, 0-75mV шунт, 0-5V и т. д. 12. Может управляться с помощью PLC или другого оборудования, с функцией связи MODBUS полевой автобус, Полный Изолированный контроль RS485 (опционально); 13. Он также имеет функцию запроса времени работы, чтобы записать текущее время работы и накапливать все время работы; 14. Принимает искробезопасный дизайн, плата управления (регулятор) разработана с функцией предотвращения пускового интерфейса тиристора от защиты от выгорания и поддерживает входную и выходную многофункциональную расширительную панель; 15. Интерфейс привода тиристора имеет двухрядный светодиодный индикатор, зеленый светильник указывает на Неисправность платы триггера, а красный светильник указывает на правильность линии внешнего управления. Положение ошибки можно быстро проверить; 16. Все выходные порты и входной интерфейс цифрового переключателя являются электронными изолированными, они лучше защищают от электромагнитных помех.     Схема подключения основной цепи и цепи управления: Схема проводки ниже представляет собой схематическую схему основной цепи, триггерный терминал платы управления и тиристора, когда трехфазный полностью контролируемый выпрямитель управления объединен с другими компонентами. В процессе подключения пускового терминала панели управления и тиристора следует отметить, что соответствие положения между катодом (K) и воротами (G) как показано на диаграмме ниже, пользователи должны избегать неправильного подключения и обратного подключения, В противном случае произойдет короткое замыкание для выгорания устройства или повреждения платы управления; Основная цепь должна быть добавлена с необходимыми компонентами защиты, такими как быстрое плавление (предохранитель) для защиты от перегрузки по току, пьезорезистор для защиты от перенапряжения, и обе стороны тиристора, подключенные к радиоуправляемой цепи поглощения и так далее.   Примечание: 1. Трансформаторы, автоматические выключатели, контакторы, быстрое плавление и Тиристоры и т. д., должны быть приобретены пользователями. 2. Датчик напряжения холла, Датчик тока холла, трансформатор и шунт должны быть приобретены пользователем. 3. Тиристорные RC абсорбирующие компоненты являются дополнительными аксессуарами
