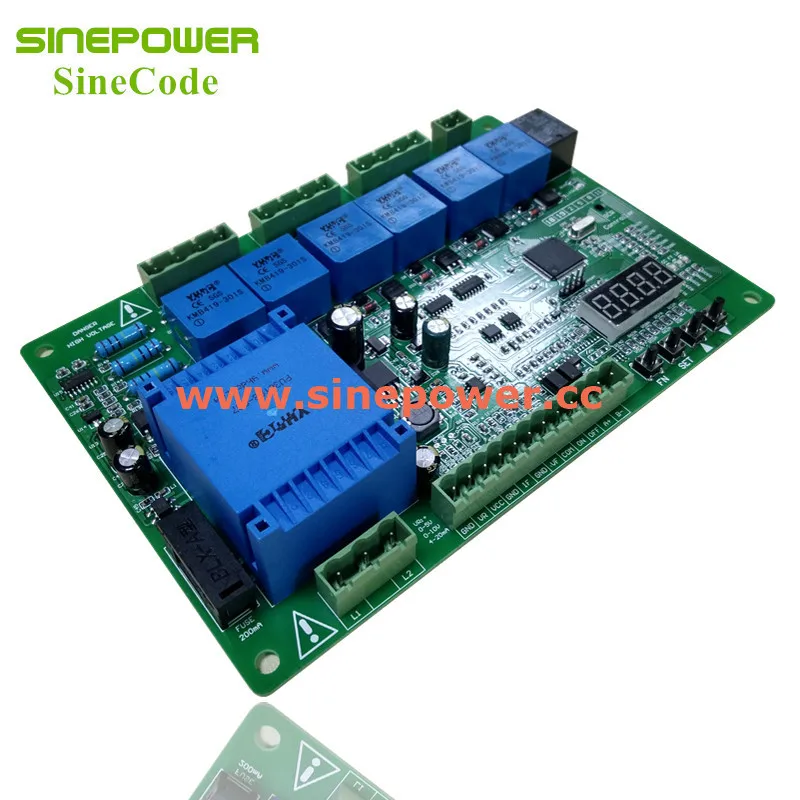

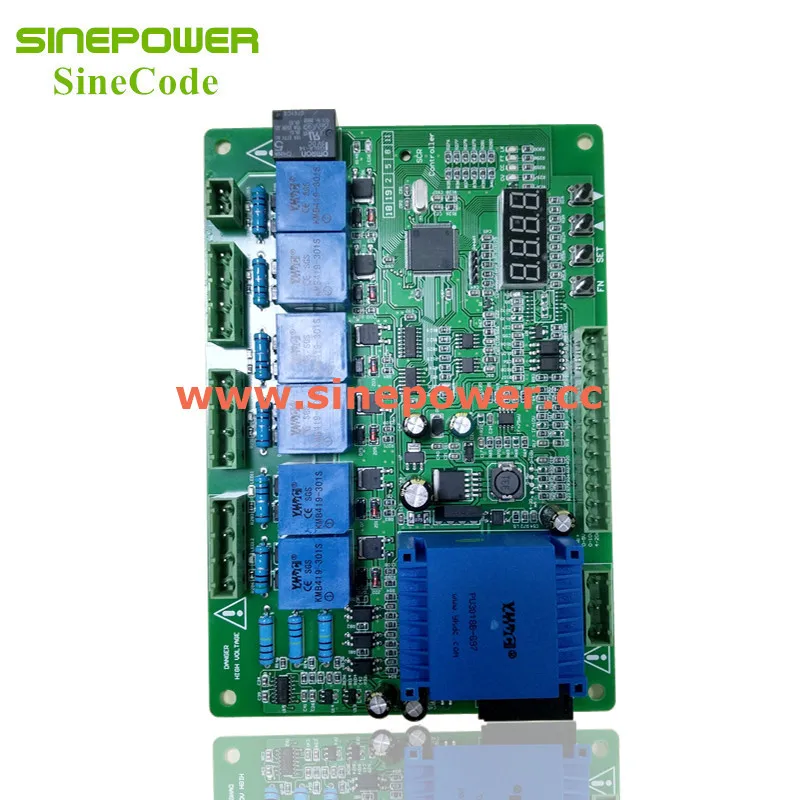

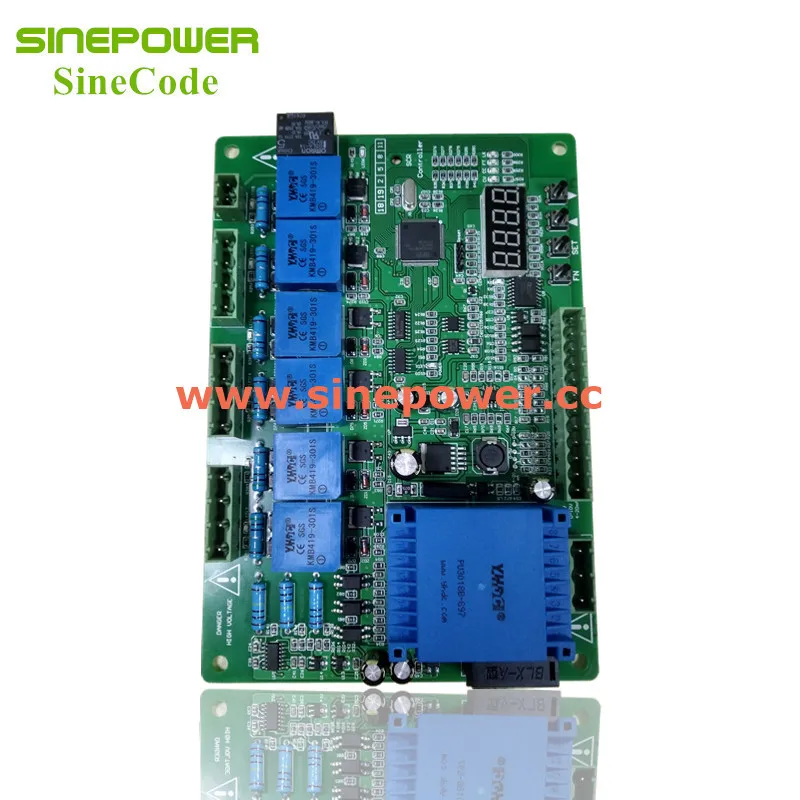

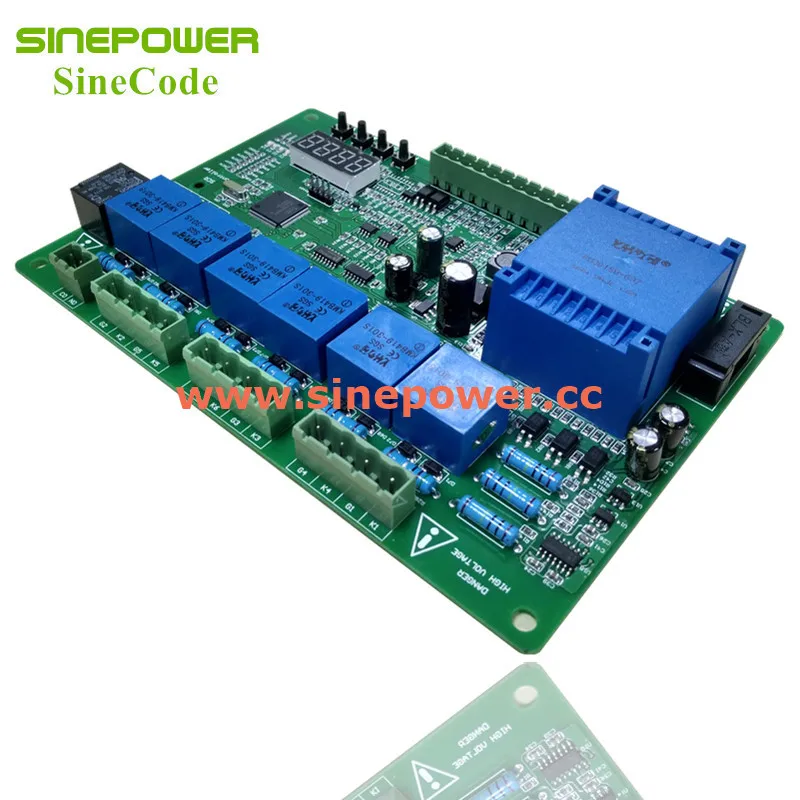

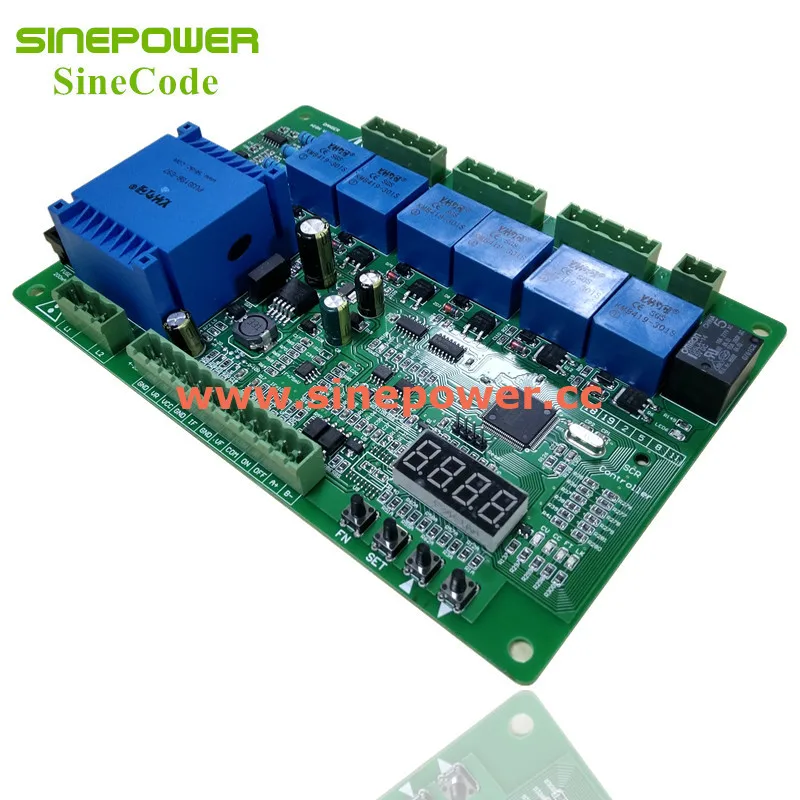

ST30C 3 фазы гальванического выпрямителя использовать SCR стрельбы

ST30C 3 фазы гальванического выпрямителя использовать SCR стрельбы карты/доска/панель управления

Введение:

ST30C трехфазный для выправления изгибов тиристорный триггер регулятор доска использует 32-битный промышленного класса высокопроизводительный микропроцессор, высокая мощность цифровой высокоточная качественная дизайн, поддержка сети пульт дистанционного управления и контроль на местах режим. Параметр fuzzy-PID является открытым, который интегрирует регуляцию напряжения открытого цикла, постоянное напряжение замкнутого цикла и постоянный ток в одном, для контроля тиристора для достижения ограничения постоянного напряжения тока или ограничения напряжения постоянного тока. Сигнал тревоги и параметры интерфейса отображаются в меню светодиодной цифровой трубки, и параметры автоматически сохраняются после настройки. Плата управления (регулятор) имеет такие функции, как защита от потери фазы, мягкий запуск, мягкое выключение, выход постоянного тока, выход постоянного напряжения, защита от перенапряжения, защита от перегрузки по току, защита от короткого замыкания и индикация рабочего состояния. Он может вызвать тиристора ниже 1000А, подходит для Резистивной нагрузки и, индуктивной нагрузки, емкостной нагрузки, основной стороны трансформатора и других типов нагрузок, которые регулируют напряжение и регулирование тока в различных областях промышленности. Он широко используется в электролитических и плакированных устройствах, зарядных и разрядных устройствах, трехфазных тиристорных устройствах питания, устройствах контроля температуры электрического нагрева, управлении разрядкой дуги и другом оборудовании.   Эта ТРИГГЕРНАЯ плата использует высокопроизводительный микропроцессор промышленного класса, который продолжает лидировать в инновациях алгоритмов управления ядрами и технологии программного обеспечения в отрасли. Структура пакета программного обеспечения управления и скорость обработки одночипного микрокомпьютера обеспечивают все настройки петель управления, которые должны быть завершены во время преобразования (преобразования) время шести тиристорных мостов в основной цепи, так что время выборки напряжения и тока может быть менее 3,33 мс (Источник питания 50 Гц) или 2,77 мс (источник питания 60 Гц) для превосходной производительности.   ST30C трехфазный цифровой выпрямляющий тиристорный триггер регулятор имеет различные варианты данного управляющего сигнала и поддерживает аналоговые режимы автоматического управления входом, такие как 0-5Vdc, 0-10Vdc, 0-10mA, 4-20mA и т. Д., И также может управляться потенциометрами (10 K 2 W) вручную. Гибкий и удобный, с надежной и стабильной производительностью, сильной способностью против помех, уникальные меры против помех, нормальная работа в суровых условиях помех, Полная панель управления, самодиагностика и защита от нагрузки. Он также имеет защиту от сбоя питания, защиту от перенапряжения, защиту от перегрузки, защиту от сбоя фазы и т. д. таким образом, независимо от внешних или внутренних типов помех и сигналов неисправности, производительность платы управления является более безопасной и надежной из-за вышеуказанных функций защиты. Выходы полностью изолированы и имеют широкий диапазон применения. Он имеет полную функцию обнаружения неисправностей, сигнализации и защиты. Все параметры ST30 являются цифровыми, без изменения температуры, что улучшает точность регулировки и эффективность использования энергии.     Демонстрация продукта:       I. Технические характеристики

Рабочее Электропитание:

380Vac ± 15% в переменного тока, 50/60 Гц

Рабочее напряжение основной цепи:

50 ~ 660Vac ± 15% в переменного тока, 50/60 Гц

Диапазон регулировки напряжения:

0 ~ 100%

Регулировка тока диапазон:

0 ~ 100%

Точности фазового сдвига диапазон:

0 ~ 178 °

Регулировать выходное разрешение:

1/4000

Стабильность точность:

Лучше, чем ± 1%

Пусковой ток

≥ 600mA

Запуск мощность:

≤ 1000A односторонний тиристор

ПИД динамическое время отклика:

≤ 50 мс

Перегрузка

≤ 10%

Входной сигнал:

DC0-5V, DC0-10V, 0-10 мА, 4-20 мА, 10 к регулировка потенциометра

Трехфазный дисбаланс пускового механизма:

≤ 0,3 °

Применимо с панорамной головкой нагрузка:

Резистивный, индуктивный, емкостный, трансформатор нагрузки и других нагрузок

Контактная мощность реле сигнализации:

250Vac/10A

Диэлектрическая прочность на разрыв:

3500 VRMS

Температура окружающей среды (Рабочая):

-20 °C ~ 60 °C

Рабочая Относительная влажность:

≤ 90% относительной влажности (без мороза)

Крытый требования к установке:

Нет легковоспламеняющийся, без взрывчатого вещества агрессивных газов, отсутствие проводной пыли и вибрации должно быть меньше, чем 0,5G

Размеры:

190*130*38 мм

Размеры между отверстиями для установки:

178*118 мм

Вес упаковки:

1 кг

Высота должна быть менее 3000 м, в противном случае необходимо уменьшить уровень мощности.

    II. Особенности 1. Используя 32-разрядный промышленный высокоскоростной микропроцессор, светодиодная цифровая трубка меню для работы, полностью автоматическая машина для производства SMD Процесс производства, Стабильная и надежная производительность. 2. С цифровым постоянным током, функцией постоянного напряжения, ограничением тока и функцией ограничения напряжения, он может точно контролировать нагрузки. Он имеет избыточный ток и чрезмерное напряжение аномальную функцию защиты. 3. Полное обнаружение неисправностей и функция сигнализации, обнаружение в реальном времени состояния нагрузки, ток нагрузки, контрольный сигнал, потеря сигнала обратной связи и другие параметры. 4. Интеллектуальное решение управления PID, открытие параметров, может быть установлено на любое физическое количество гибко. Отличные динамические характеристики, адаптируется к различным нагрузкам. 5. Защита от потери фазы: когда источник питания основной цепи выходит из фазы, сигнал тревоги, и нагрузка остановлена в режиме реального времени, чтобы остановить выход 6. Совместимость интерфейса: Поддержка 0-5 в постоянного тока, 0-10 В постоянного тока, 0-10 мА, 4-20 мА и других автоматических входных сигналов, Прямой интерфейс с различными инструментами и PLC, может управляться вручную потенциометром. 7. Защита от перегрузки: после запуска, он будет решать, перегружена ли нагрузка. Когда он постоянно перегружает установленное время защиты, он останавливает работу и Выходы реле сигнализации; 8. Мягкий запуск: при запуске выходное напряжение будет постепенно увеличиваться с нуля до 100%, чтобы устранить воздействие на решетку и себя во время работы нагрузки. Можно задать параметр времени запуска. 9. Мягкое выключение: При остановке выходное напряжение будет постепенно уменьшаться от 100% до нуля, чтобы устранить воздействие на решетку и себя, когда нагрузка остановится. Можно задать параметр времени мягкого отключения. 10. Имеет функцию автоматической идентификации последовательности фаз, отсутствие требования к последовательности фаз для источника питания платы управления, отсутствие отладки, очень удобная проводка; 11. Переменный ток (напряжение петля) Обратная связь входного сигнала поддерживает различные аналоговые входные сигналы, такие как трансформатор тока (напряжение) сенсор, 0-75mV шунт, 0-5 V и т. д. 12. Принимает искробезопасный дизайн, плата управления (регулятор) разработана с функцией предотвращения пускового интерфейса тиристора от защиты от выгорания и поддерживает входную и выходную многофункциональную расширительную панель; 13. Все выходные порты и входной интерфейс цифрового переключателя являются электронными изолированными, они лучше защищают от электромагнитных помех.

III. Определение терминала платы управления



1, 2 и 3: входное напряжение платы управления, штырь 1 и 3 предназначены для подключения источника питания 380Vac. 4, 5 и 6: входной терминал регулирования потенциометра. Этот входной терминал также может управляться входом других автоматических сигналов управления (0-5 В, 0-10 В, 4-20 мА) через GND (-) и VR (+) терминал, это также называется входным сигналом. 7 и 8: терминал сигнала постоянного тока обратной связи, заводской по умолчанию является DC0-5V, GND (-), если (+), если вам нужны другие сигналы, пожалуйста, заранее выразите. 9 и 10: терминал сигнала постоянного входного напряжения VF, заводской по умолчанию является DC0-5V, GND (-), VF (+), если вам нужны другие сигналы, пожалуйста, заранее выразите. 11, 12 и 13: Common COM, start и stop control terminal. Когда режим пуска «самоблокирующийся», короткое замыкание 11 и 12 для начала работы, отключите для остановки. Когда режим пуска «jog», подключите 11 и 12 для начала работы, подключите 11 и 13 для остановки. 14 и 15: интерфейс связи RS485. 16: выход реле неисправности, для сигнала тревоги. 17 и 18: выходной терминал реле неисправности, используемый в качестве сигнала тревоги. 19, 20, 21 и 22: u-фазный тиристорный пусковой механизм управления. 23, 24, 25 и 26: триггер управления тиристором V-phase. 27, 28, 29 и 30: W-phase тиристорный пусковой механизм управления.   Светодиодные лампы

Детали

Функция

Подходит для: ① FN

Функциональную клавишу.

② Комплект

Нажмите кнопку в течение 3 секунд в режим настройки параметров; после входа в режим настройки нажмите кнопку один раз, чтобы выбрать функцию параметра.

③ ▲

Для увеличения значения параметра при изменении.

④ Отделение для удостоверения личности-▼

Чтобы уменьшить значение параметра при изменении.

⑤ Светодиодный дисплей интерфейса



Когда он показывает «XXX», отображаемое значение-это процент от текущего входного сигнала; он будет оповещаться, когда будет ошибка.

CV индикатор CV mode (красный)

Когда он горит, означает, что плата управления находится в режиме регулирования постоянного напряжения; Когда оба ⑥ и ⑦ не горят, плата управления находится в режиме регулирования открытого цикла.

⑦ Световой индикатор CC индикатор режима

Когда он горит, означает, что плата управления находится в режиме регулировки постоянного тока.

⑧ FT индикатора сигнала тревоги

Выход для бега индикатор

⑨ LK индикатор блокировки

Когда параметр настройки в режиме блокировки, этот индикатор будет оставаться в освещении, и параметры не могут быть изменены при этом обстоятельстве.



IV. Схема подключения основной цепи и цепи управления: Схема проводки ниже представляет собой схематическую схему основной цепи, триггерный терминал платы управления и тиристора, когда трехфазный полностью контролируемый выпрямитель управления объединен с другими компонентами. В процессе подключения пускового терминала панели управления и тиристора следует отметить, что соответствие положения между катодом (K) и воротами (G) как показано на диаграмме ниже, пользователи должны избегать неправильного подключения и обратного подключения, В противном случае произойдет короткое замыкание для выгорания устройства или повреждения платы управления; Основная цепь должна быть добавлена с необходимыми компонентами защиты, такими как быстрое плавление (предохранитель) для защиты от перегрузки по току, пьезорезистор для защиты от перенапряжения, и обе стороны тиристора, подключенные к радиоуправляемой цепи поглощения и так далее.   Примечание: 1. Трансформаторы, автоматические выключатели, контакторы, быстрое плавление и Тиристоры и т. д., должны быть приобретены пользователями. 2. Датчик напряжения холла, Датчик тока холла, трансформатор и шунт должны быть приобретены пользователем. 3. Тиристорные RC абсорбирующие компоненты являются дополнительными аксессуарами
