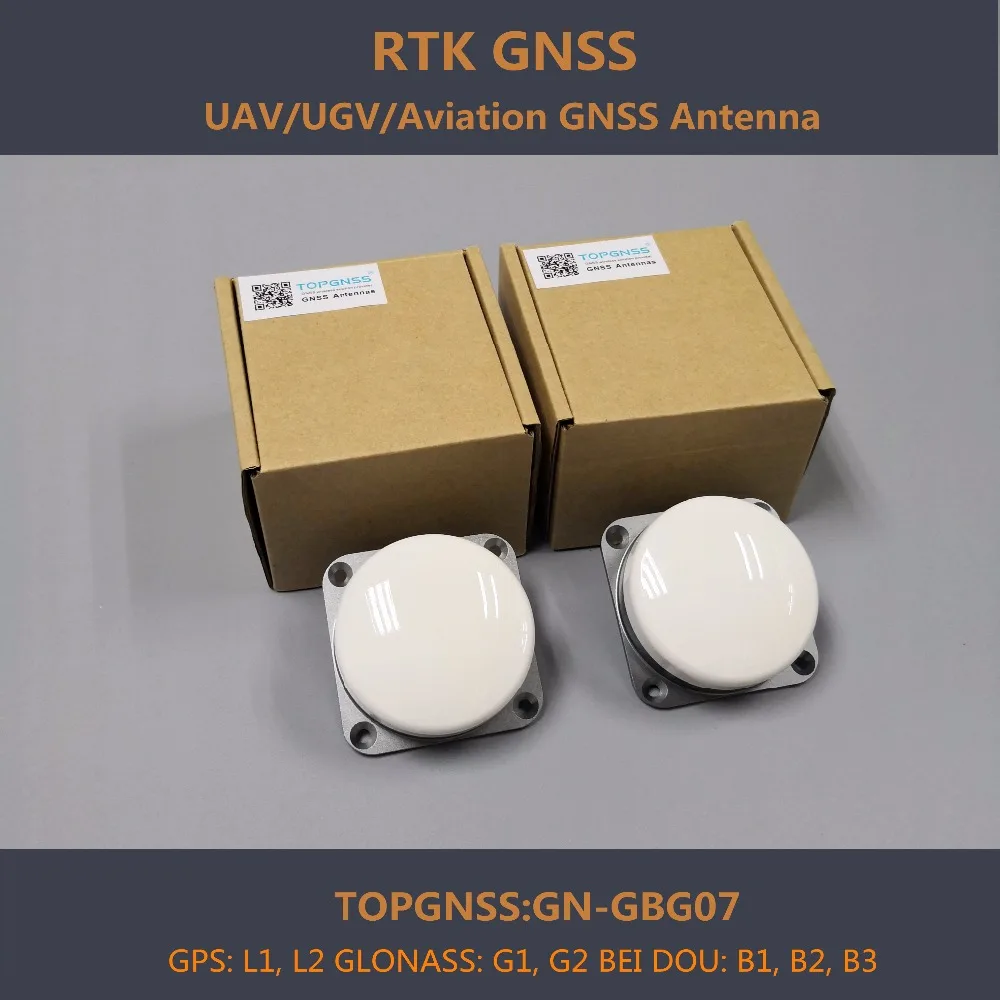

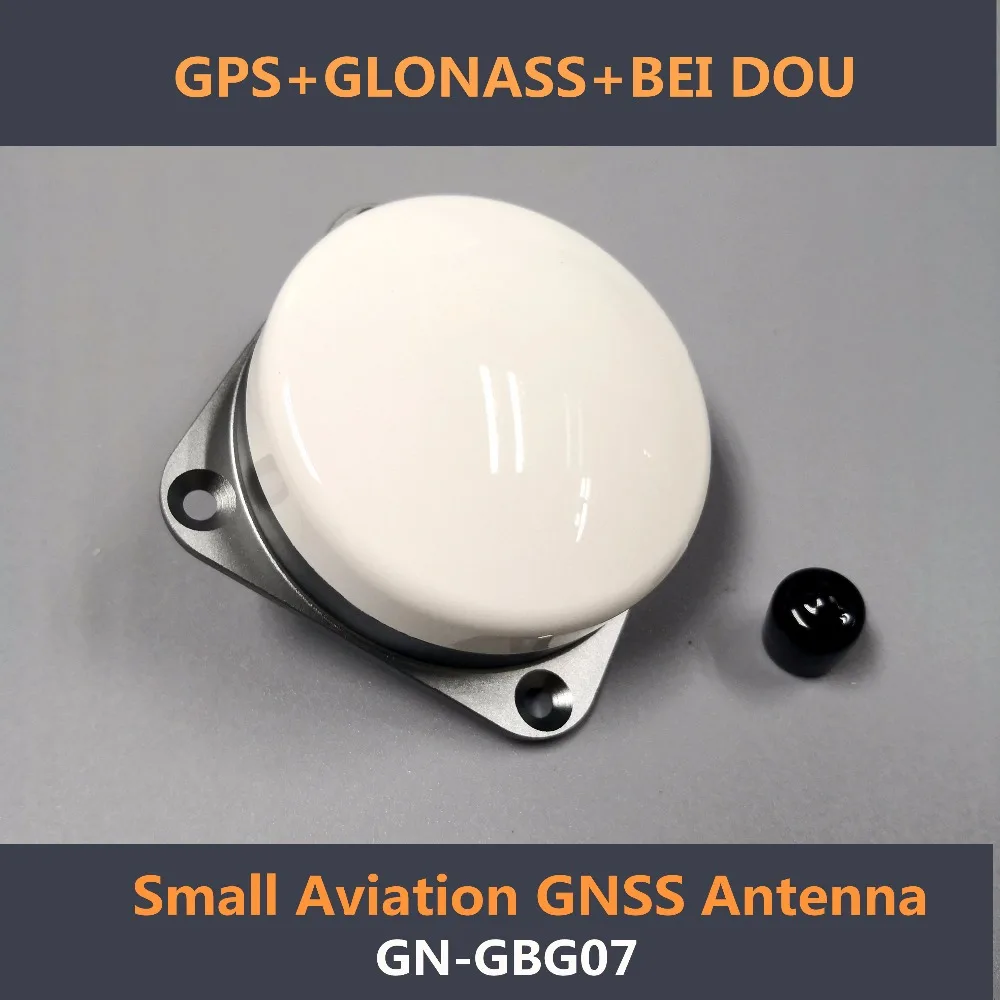

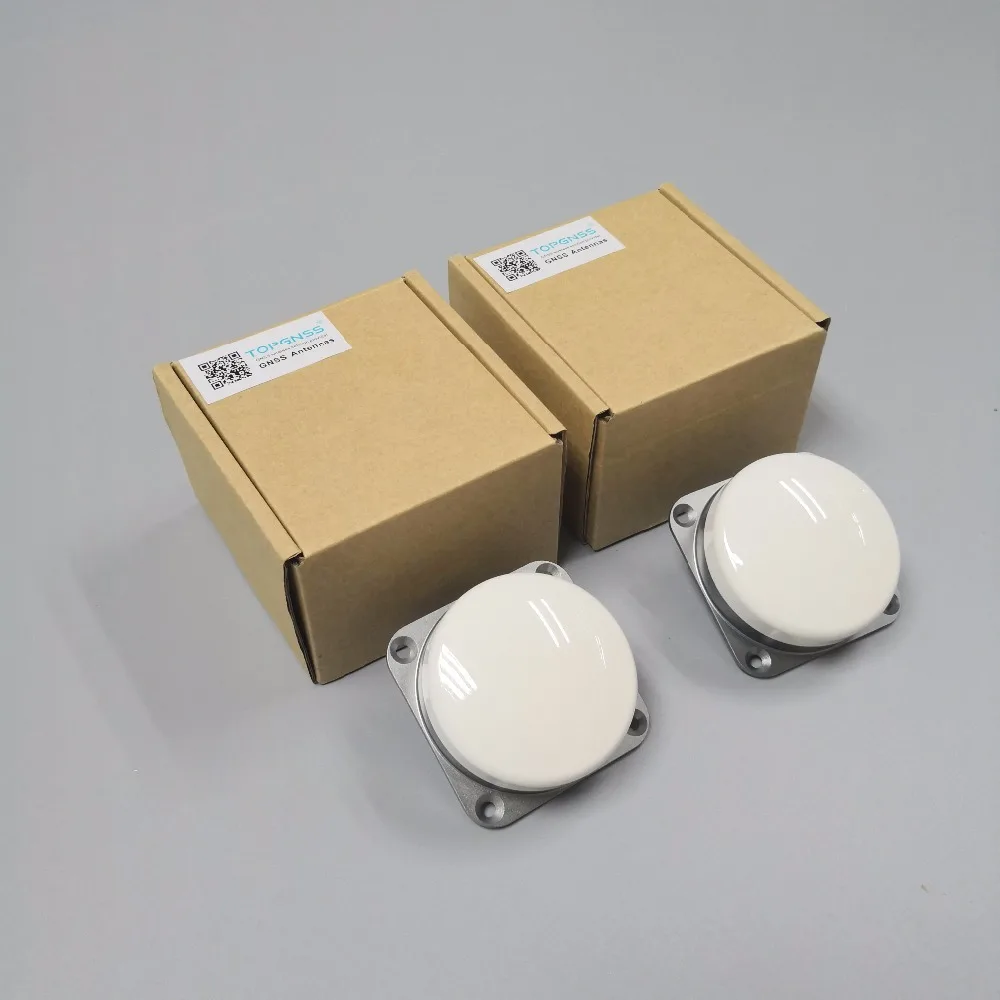

Авиационная антенна GNSS 2 шт. UAV RTK GPS/ГЛОНАСС/Бейдоу самолет беспилотный NAV

Авиационная антенна GNSS 2 шт. UAV RTK GPS/ГЛОНАСС/Бейдоу самолет беспилотный NAV

Антенна состоит из пассивной антенны, диэлектрического фильтра, усилителя с низким уровнем шума, радиочастотного разъема и других частей, для приема сигнала диапазона L1, L2 и BDS B1, B2, B3, GLONASS L1 L2. Форма обтекаемая и может быть установлена на поверхности самолета. Встроенная антенна с защитой от молнии обеспечивает правильную работу антенны в суровых условиях. Крышка антенны с высокотемпературным стекловолокном, усиленным пластиковым корпусом, окислительная обработка поверхности основания алюминиевой базы, может выдерживать сильный, простой в установке.

Поддерживает три системы с семью частотными точками

Получение: GPS L1, L2,

ГЛОНАСС G1G2,

BDS B1, B2, B3 ленточный сигнал

Рабочий режим: многомодовый комбинированный режим GNSS

Рабочее напряжение: 3,3-10V

Размер антенны 70 мм * 70 мм * 46,7 мм

Разъем формы ТНК заголовка

Класс водонепроницаемости (водонепроницаемость, класс) IPX7

Разъем формы ТНК

Вес: 125 г

Антенна характеристики:

(Диапазон частот)

1555 ~ 1615 МГц

1200 ~ 1278 МГц

(Сопротивление)

50 Ом

(Поляризационная)

(RHCP)

(Осевой коэффициент)

≤ 3dB

(Антенна луч)

方位角:0 °- 360 °;俯仰角:5 °- 90 °

(КСВН)

≤ 1,5

(Усиление антенны)

≥ 3dBi

(LNA усиления)

32 ± 2dB

(Шум рисунок)

≤ 2dB

(КСВН)

≤ 2

(КСВН)

≤ 2

(Получить это действительно плоский экран)

± 1dB

(Подача при 1 дБ усиления

Компрессионные точки)

≥ 0dBm

(Дренажное напряжение LNA)

3,3-10 В постоянного тока

(Лна потребление тока)

≤ 45mA

(Задержка)

<5ns

(Рабочая температура.)

-40 ℃ ~ + 85 ℃

(Температура хранения.)

-40 ℃ ~ + 85 ℃

(Влажная градусов)

40% ~ 95%

Схема размеров структуры антенны:

Схема установки и использования антенны:
