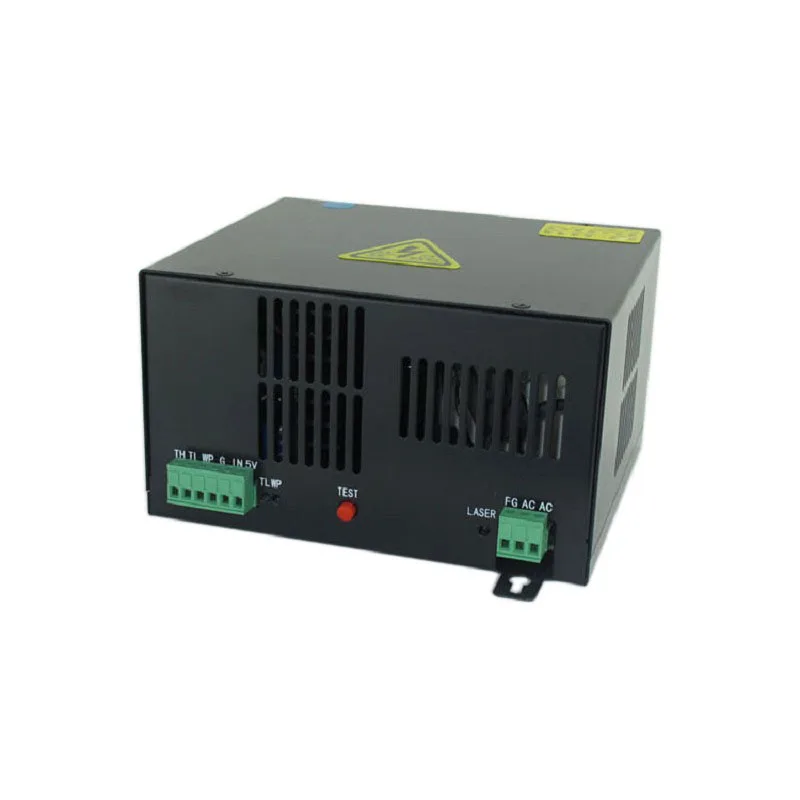

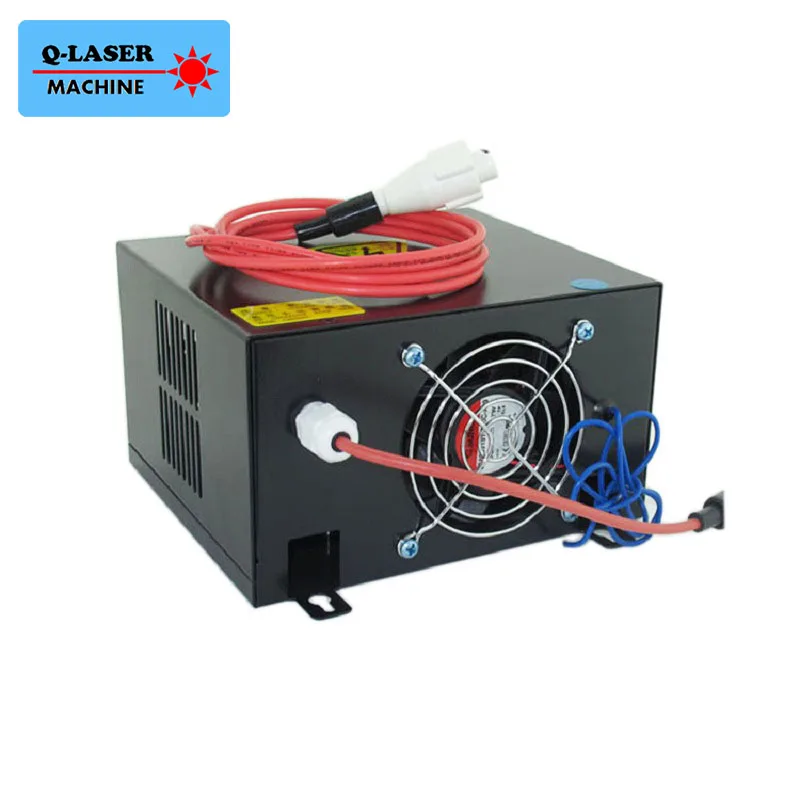

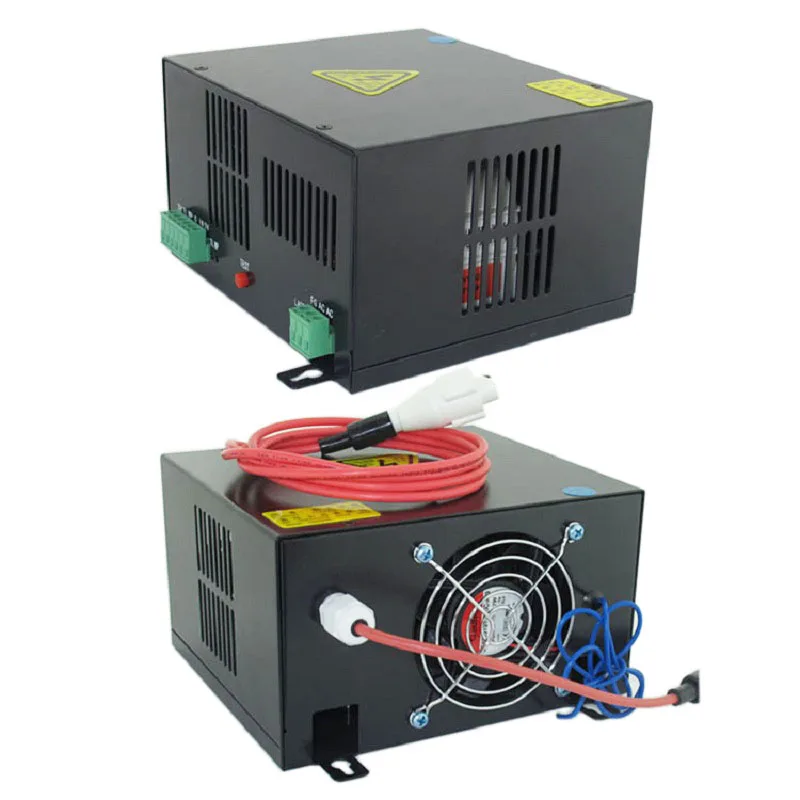

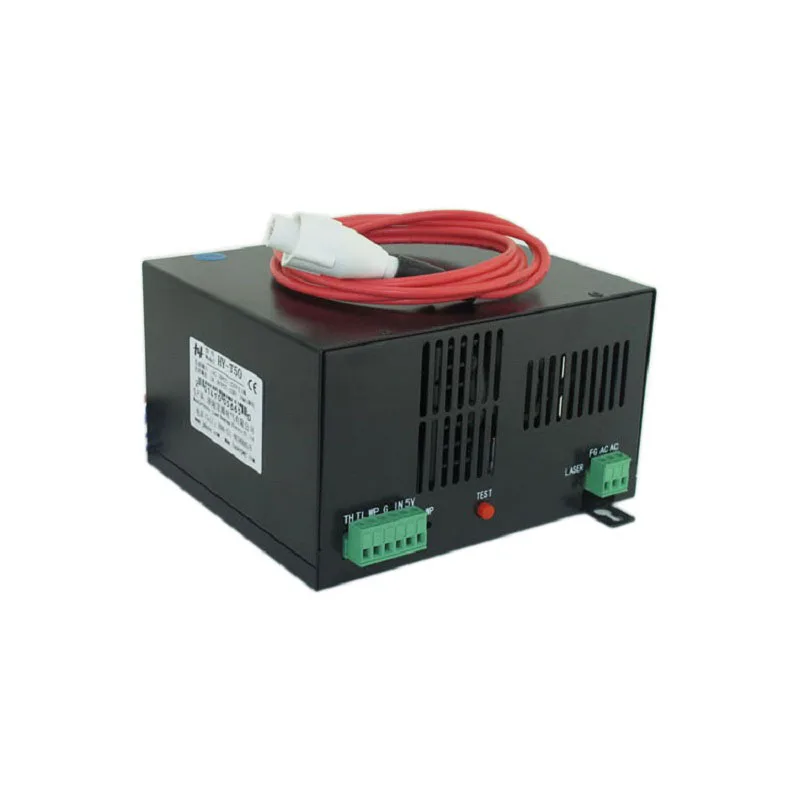

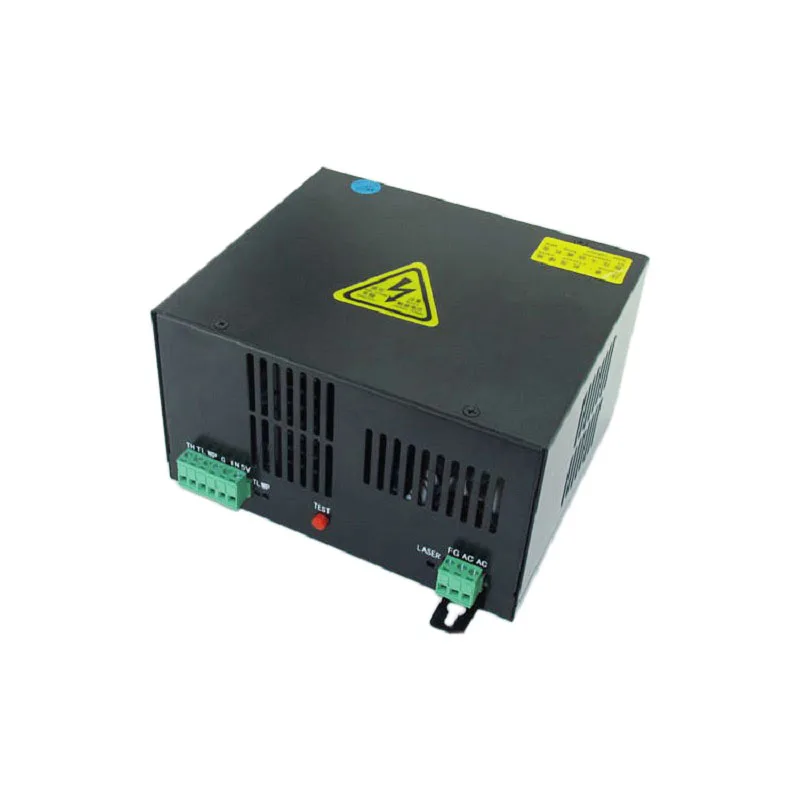

HY-T50 Co2 лазерный источник питания 50 Вт для 40 Вт 50 Вт лазерная трубка

1. Параметры

Вход

Вход Напряжение

AC220V или AC110V (должны быть указаны цвета при размещении заказа)

Частота переменного тока

47-440 Гц

Холодный защита от перенапряжений

≤60a (AC220V Вход)

≤30a (AC110 Вход)

Ток утечки

≤0. 7mA (AC220V Вход)

≤0. 4mA (AC110V Вход)

Выход

Максимальное выходное напряжение

DC 25KV

Макс Выход ток

DC 20mA

Эффективность

≥90 в процентах (при полной нагрузке)

Средняя наработка на отказ

≥10000hours

Ответ Скорость

≤1ms (от сигнала переключателя к выходному току до

90% установочного тока)

Управление Интерфейс

Контроль уровня ttl; высокий или низкий эффективный уровень можно выбрать

(Подробности см. Спецификацию контрольного терминала)

Выдерживать Напряжение

Вход-Выход, Вход-основа AC1500V 10mA а-ля 60ые;

Выход Отрицательный подключен к корпусу машины.

Защита

Может работать в режиме открытого замыкания в течение короткого времени

(Требуется хороший защитный наушник и избегайте дуги

Между положительным и машинным корпусом)

Защита окружающей среды

Рабочая температура-10 ~ 40 °C), относительная влажность (RH) ≤90%

Способ охлаждения

Воздушное охлаждение (FAC)

Измерение

L× w× h = 167*144*97 (мм)

2. Основные особенности:

3. Инструкция по эксплуатации:

1) Подключение лазерной трубки: (ссылка на блок питания и схему подключения лазерного устройства

Высоковольтный терминал (HV +) HY-T50 питания должен быть подключен к положительной полюсе
CO2 лазерное устройство. Ток цепи источника питания должен быть подключен к отрицательному полюсу (laseroutput terminal) лазерного устройства, через Амперметр или напрямую.

2) Подключение контрольного сигнала (относится к блоку питания и блоку управления
Схема) контрольный сигнал должен быть надежно подключен к контрольному терминалу HY-T50 питания, и убедитесь, что выходной сигнал ЦАП, корпус лазерного устройства и внешнего компьютера с блоком питания все подключены вместе. Лазерное устройство должно работать, как и ожидалось. Если лазерное излучение не происходит после лазерного устройства, следует проверить правильность управляющего сигнала или нет (включая проверку спецификации напряжения и логики), при использовании PWM управления в качестве управления питанием, следует убедиться, что f≥20KHz, амплитуда (пиковое значение) ≤5V, проверьте и убедитесь, что соединение переключателя защиты WP правильно одновременно.

3) Напряжение входного сигнала: HY-T50 Входное напряжение источника питания должно быть 220В переменного тока/50 Гц. Если требуется 110 В переменного тока, пожалуйста

Укажите при размещении заказа.

4) Другие: группа выключателей защиты также предназначена для обнаружения водного переключателя, переключателя вентилятора, защиты открытого корпуса и так далее.

4. Осторожно!

1. система водяного охлаждения должна работать правильно при включении лазерного устройства.

2. Схема высоковольтного выхода не должна быть открытой! (Высоковольтные выходные клеммы (положительные и отрицательные полюса) должны быть правильно подключены к положительным и отрицательные полюса лазерного устройства соответственно.)

3. Следует обратить внимание, чтобы избежать любого электрического удара после выключения источника питания. (Требования безопасности изоляции должны быть 40кв между клеммой выхода и "G")

4. следует использовать хорошо Заземленный трехполюсный сосуд. Корпус должен быть хорошо заземлен, чтобы избежать электрического удара.

5. Инструкция по электропитанию и лазерной монтажной схеме и клеммам:

6. подключение блока питания и платы управления:
