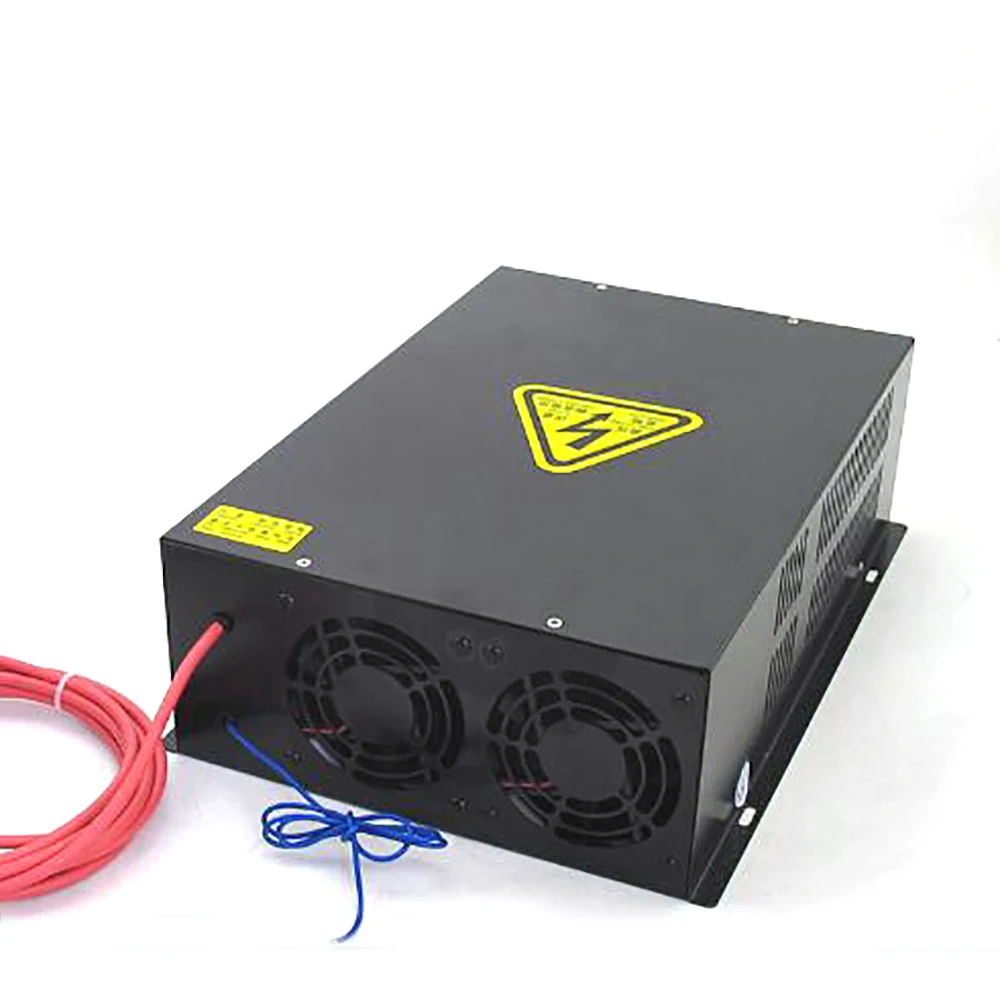

Co2 лазерный Питание 130 W до 150 для высоких Мощность лазерная трубка AC220V станок

Co2 лазерный Питание 130 W до 150 для высоких Мощность лазерная трубка AC220V станок

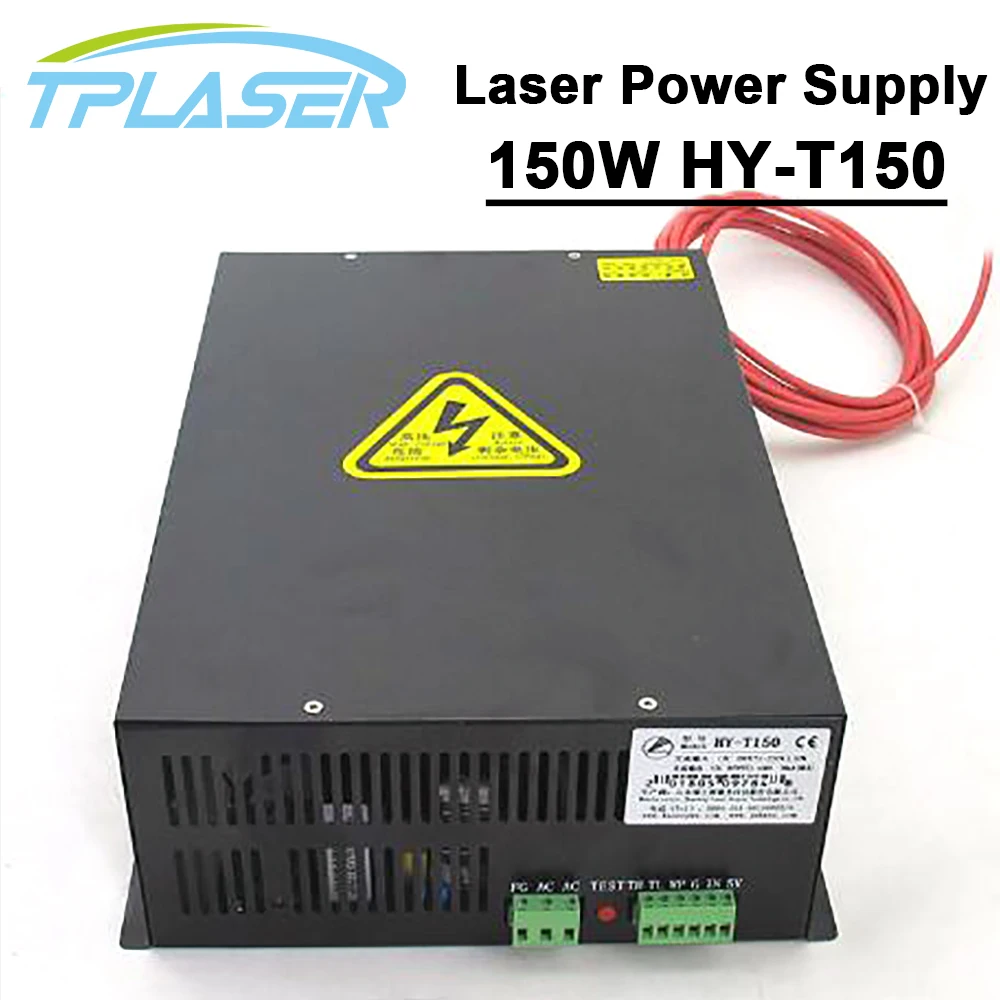

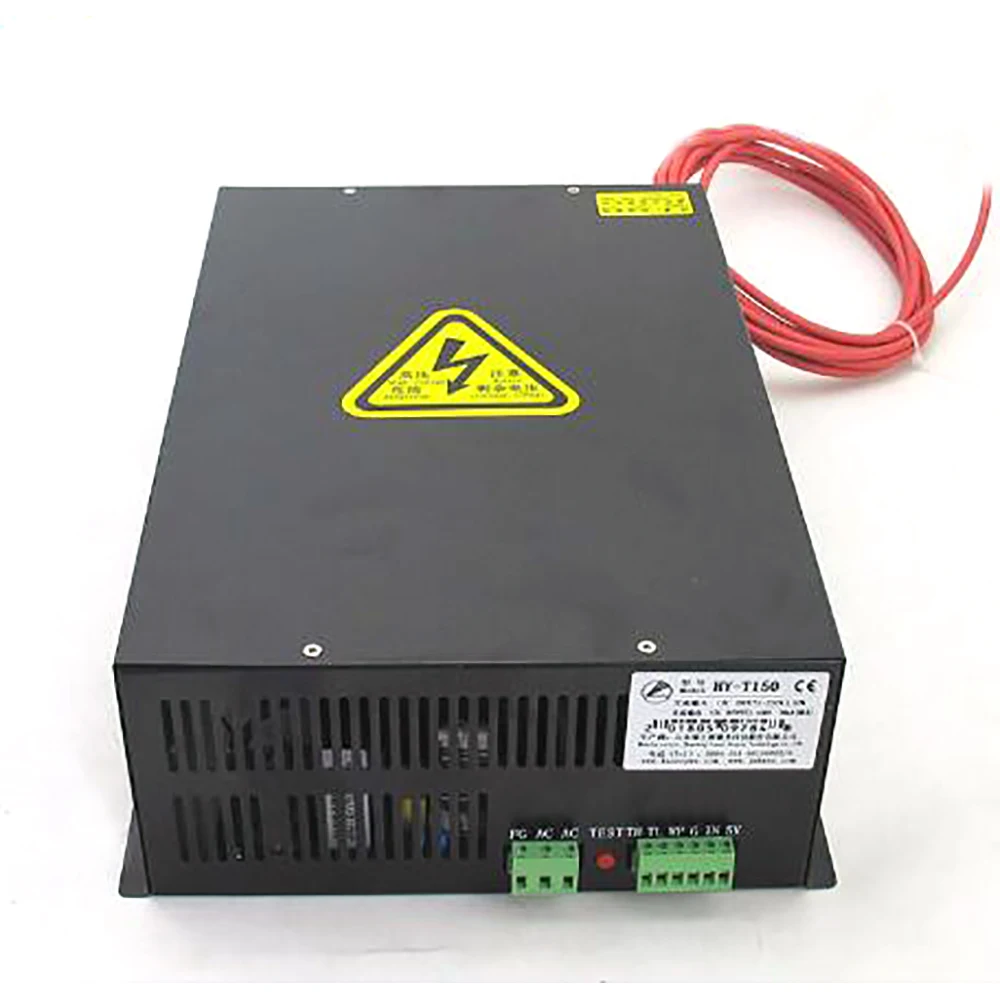

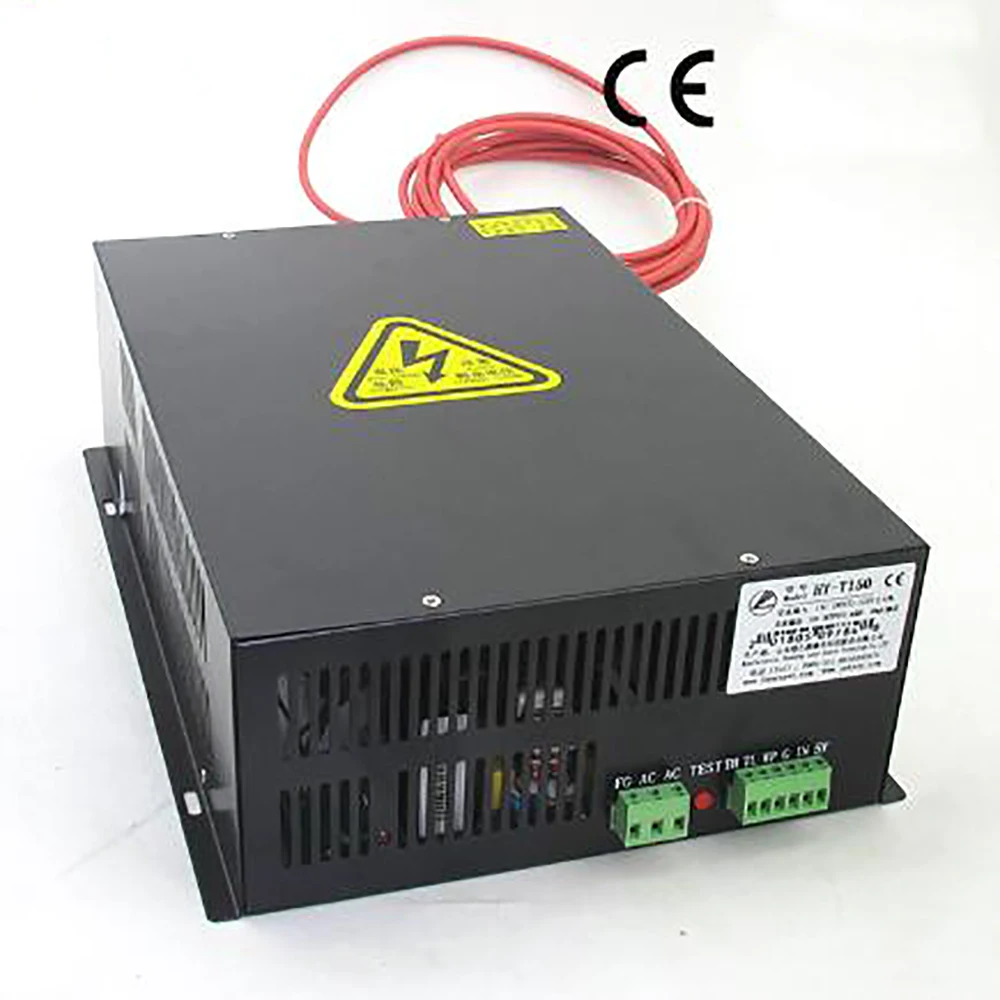

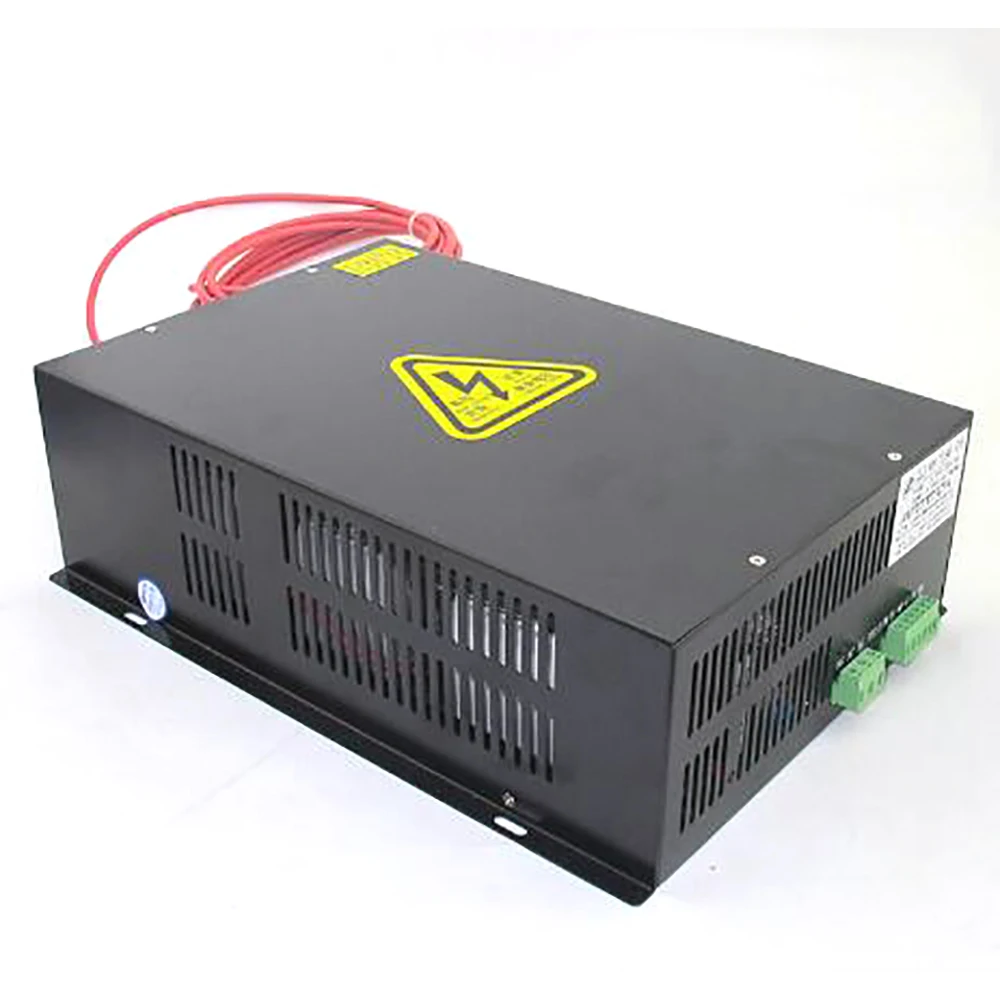

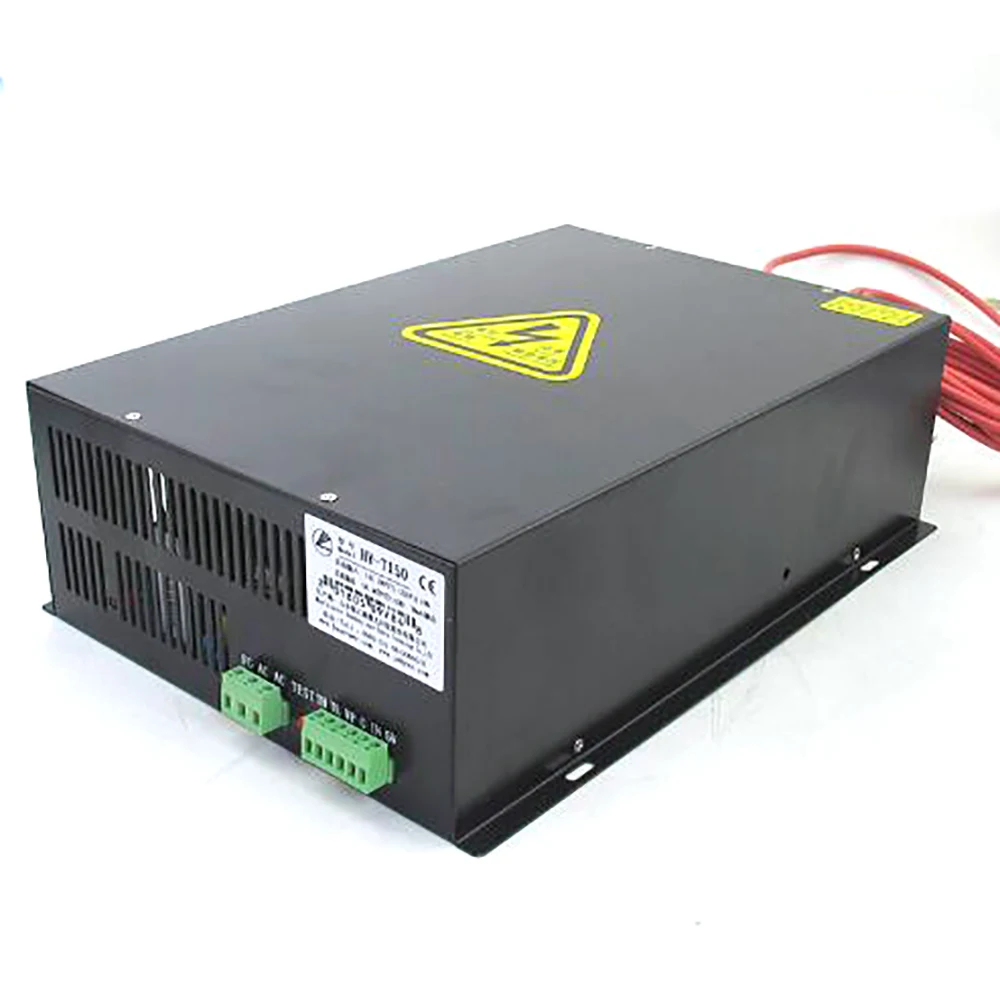

Модель: HY-T150

Матч для EFR, RECI, Weiju, Yongli CO2 150 Вт/180 Вт лазерные трубки или CO2 лазерная машина

1. Основные особенности:

1) Хорошая совместимость: он может быть применим к 150 Вт, 130 Вт, 120 Вт, 100 Вт лазерные трубки
2) при вводе AC220V и выходной ток до 38mA, напряжение может составлять до 25KV.
3) Быстрая скорость отклика: она может увеличивать лазерную мощность и продлить срок службы лазерной трубки.
4) Простое управление: высокий уровень или низкий уровень все подходит для управления.
5) функция защиты от открытого замыкания: когда заземление находится в хорошей ситуации, мощность может быть
Короткое время работы в открытом состоянии, это может избежать повреждения лазерной трубки, вызванного лазерным источником питания,
Продлевает срок службы лазерной трубки.
6) одна кнопка для проверки выходного лазера вручную.
7) TTL сигнал индикации, вода, несмотря на то, что индикация сигнала и индикацию лазерного вывода.
8) Применение: скульптура и резка акрила, ткани, двухцветный лист, резины и т. д.

2. Параметры:

Вход

Вход Напряжение

AC220V (если вам нужен AC110V, уточните, пожалуйста, при оформлении заказа)

Частота переменного тока

47-440 Гц

Максимальное входное напряжение питания

1000 W

Максимальное входное напряжение тока

10A

Выход

Максимальное выходное напряжение

DC50KV

Максимальный выходной ток

DC38mA

Эффективность

>/= 90% (полная нагрузка)

Средняя наработка на отказ

>/= 10000 часов

Скорость отклика

≤ 1 мс (время от TTL сигнал приведен в выходной ток до 90% предварительная настройка тока)

Выдерживать Напряжение

Вход-Выход, Вход-Корпус: AC1500V 10mA а-ля 60ые, Выход катод соединен с корпус.

Защита окружающей среды

Рабочая температура: (-10-40) градусов Цельсия, относительная влажность: ≤90%

Вентилятор охлаждения

Принудительное воздушное охлаждение (вентилятор охлаждения)

3. Инструкция по эксплуатации:

1) Подключение лазерной трубки: (ссылка на блок питания и схему подключения лазерного устройства-Рисунок
1) высоковольтный терминал ("+") HY-T150 блок питания должен быть подключен к положительному полюсу CO2
Лазерное устройство. Ток цепи источника питания должен быть подключен к отрицательному полюсу (лазерный выходной терминал)
Лазерного устройства, через Амперметр или напрямую.
2) Подключение контрольного сигнала
Контрольный сигнал должен быть надежно подключен к контрольному терминалу HY-T150 питания, после
Подключение ЦАП выходного сигнала и TTL сигнал внешнего компьютера с источником питания, лазер
Устройство должно работать, как и ожидалось. Если Лазерная лампа не может работать правильно, следует проверить контрольный сигнал
Правильно или нет (включая проверку спецификации напряжения и логики), при использовании PWM управления в качестве управления питанием, сделайте
Убедитесь, что f≥20кгц, амплитуда (пиковое значение) ≤5в, проверьте и убедитесь, что переключатель защиты WP соединение
Исправьте одновременно.
3) Напряжение входного сигнала:
HY-T150 вход питания должен быть 220В переменного тока/50 Гц. Если требуется 110 В переменного тока, пожалуйста, укажите
Прежде чем делать заказ.
4) Прочие ожерелья и подвески:
Группа выключателей защиты также предназначена для обнаружения водного переключателя, переключателя вентилятора,
Защита открытого корпуса и так далее.

4. Осторожно!

1. система водяного охлаждения должна работать правильно при включении лазерного устройства.
2. Схема высоковольтного выхода не должна быть открытой! (Высоковольтные выходные клеммы (положительные и отрицательные
Полюсы) должны быть правильно подключены к положительным и отрицательные полюса лазерного устройства, соответственно.)
3. Следует обратить внимание, чтобы избежать любого электрического удара после выключения источника питания. (
Требования к безопасности изоляции должны быть 40кв между терминалом выхода и "G")
4. Хорошо Заземленный трехполюсный сосуд должен использоваться для питания для HY-T150 источника питания. В
Корпус должен быть хорошо заземлен, чтобы избежать электрического удара.

Техническое обслуживание лазерного источника питания в обычном порядке:

1. перед обслуживанием Проверьте, что корпус источника питания является нормальным заземлением;
2, измерительный корпус блока питания на рабочей станции или есть ли разница напряжения между верстаком
3, блок питания с высоким давлением на многих местах, после включения питания, рука не может касаться металлических частей устройства
4, перед заменой блока питания внутри устройства, выключите блок питания конденсатора хранения энергии должен быть полностью разряжен и профиль напряжения после подтверждения нет напряжения для следующего шага замены или ремонтных мер
5. Если лазерная машина работает нестабильно, или падение работы, может проверить винт электрической цепи, клеммные блоки, такие как, свободны ли, проводка явление, например, окисление.Старый блок питания или блок питания работает в плохой среде, Обратите больше внимания на состояние образования.
6. при обслуживании, не Срывайте внутренний кабель и соединительный провод, панель управления или отрезайте неправильное изменение, может привести к помехам всей машины или разложению производительности, И даже вызывает лом.

Анализ неисправностей CO2 лазерный Питание не работает:

CO2 мощность лазера не работает

(1) возможно Защита от перенапряжения:
A. Пожалуйста, проверьте, надежны ли выходные данные источника питания и положительное подключение лампы!
B. может быть поврежден или стареет лампы, напряжение поломки превышает 35 кВ.
(2) Убедитесь, что входной кабель переменного тока и провод управления надежно подключены.
(3) Проверьте выходную линию высокого напряжения для повреждения, утечка может привести к мощности в работе, но лампа не светится!
(4) наземный провод питания (не выходная мощность черной линии, но первый порт входного терминала переменного тока см. страницу 3 инструкции) является правильным и надежным доступом к земле.
