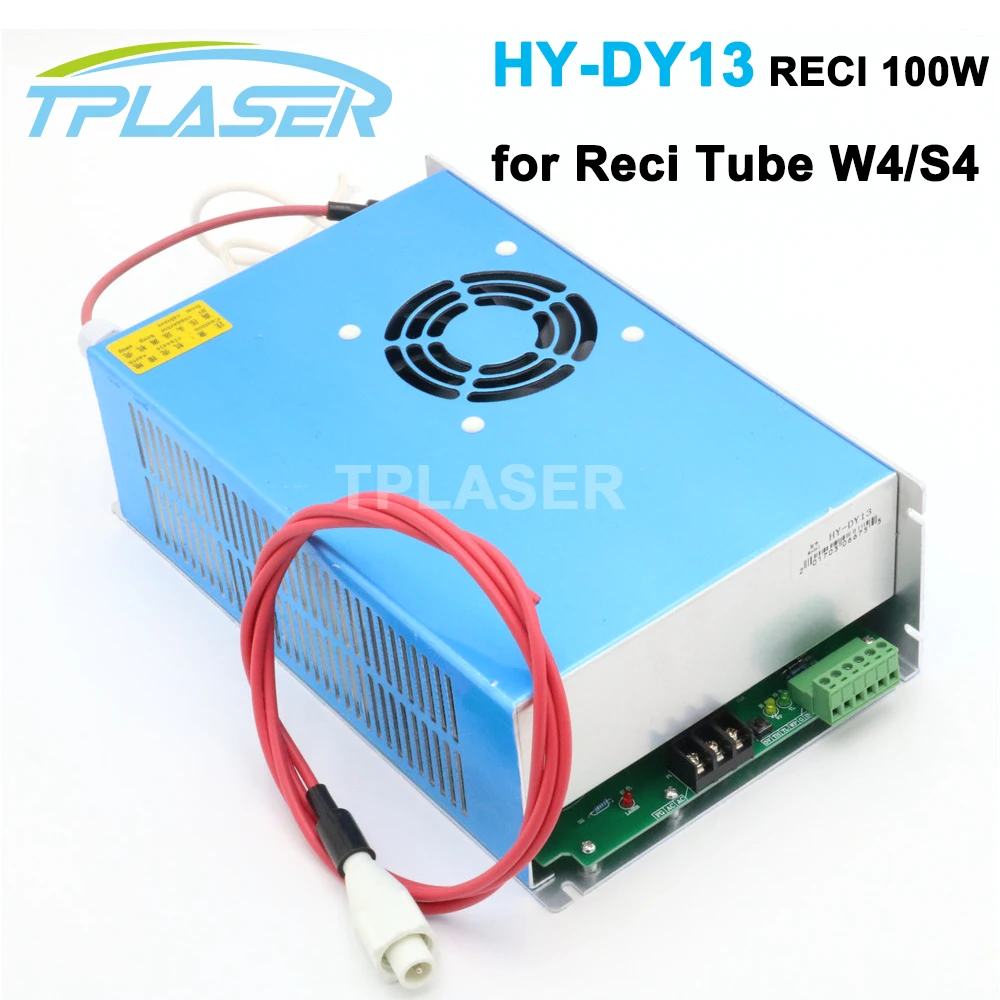

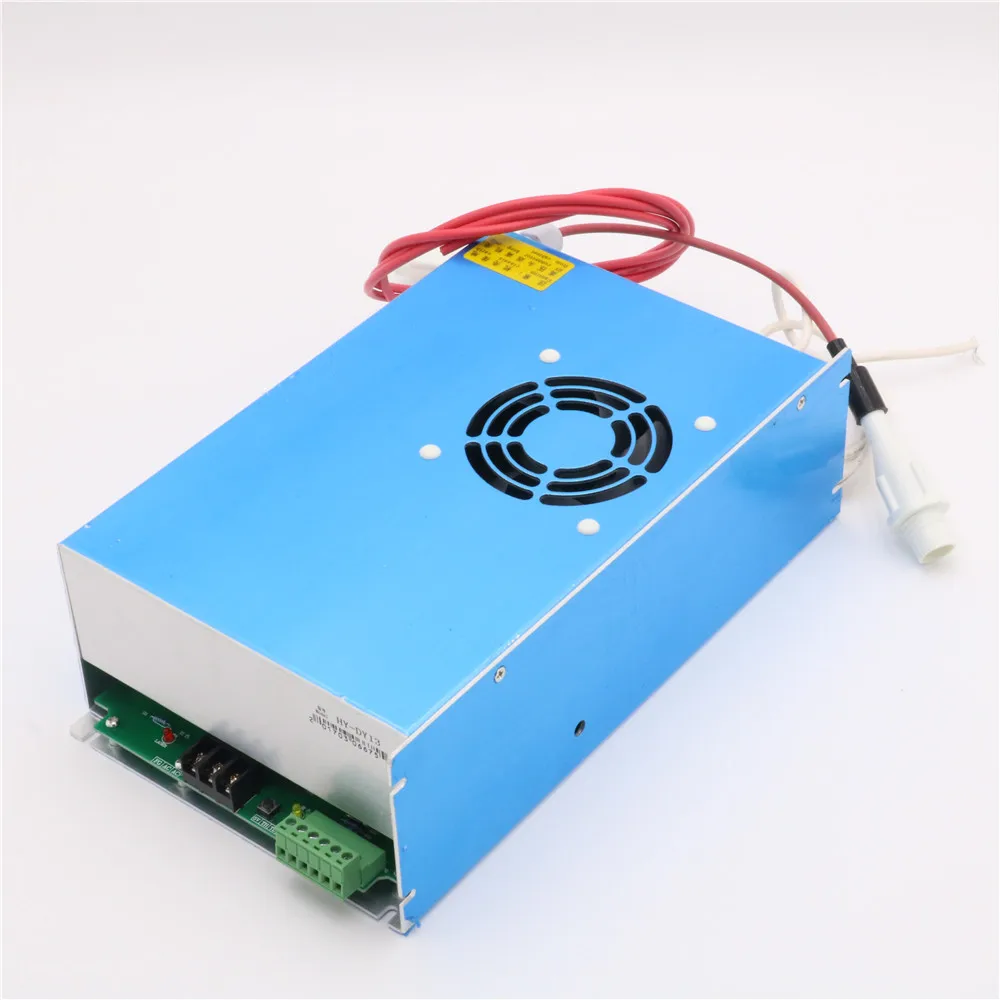

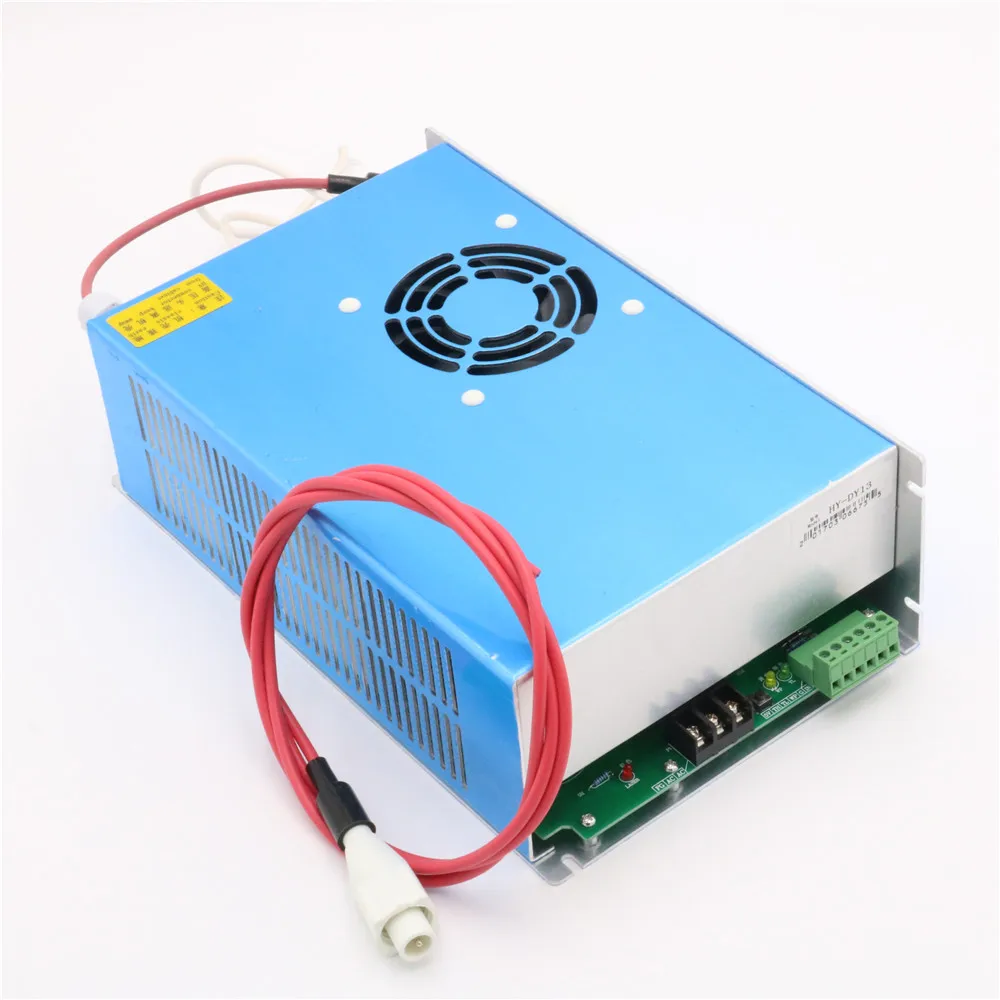

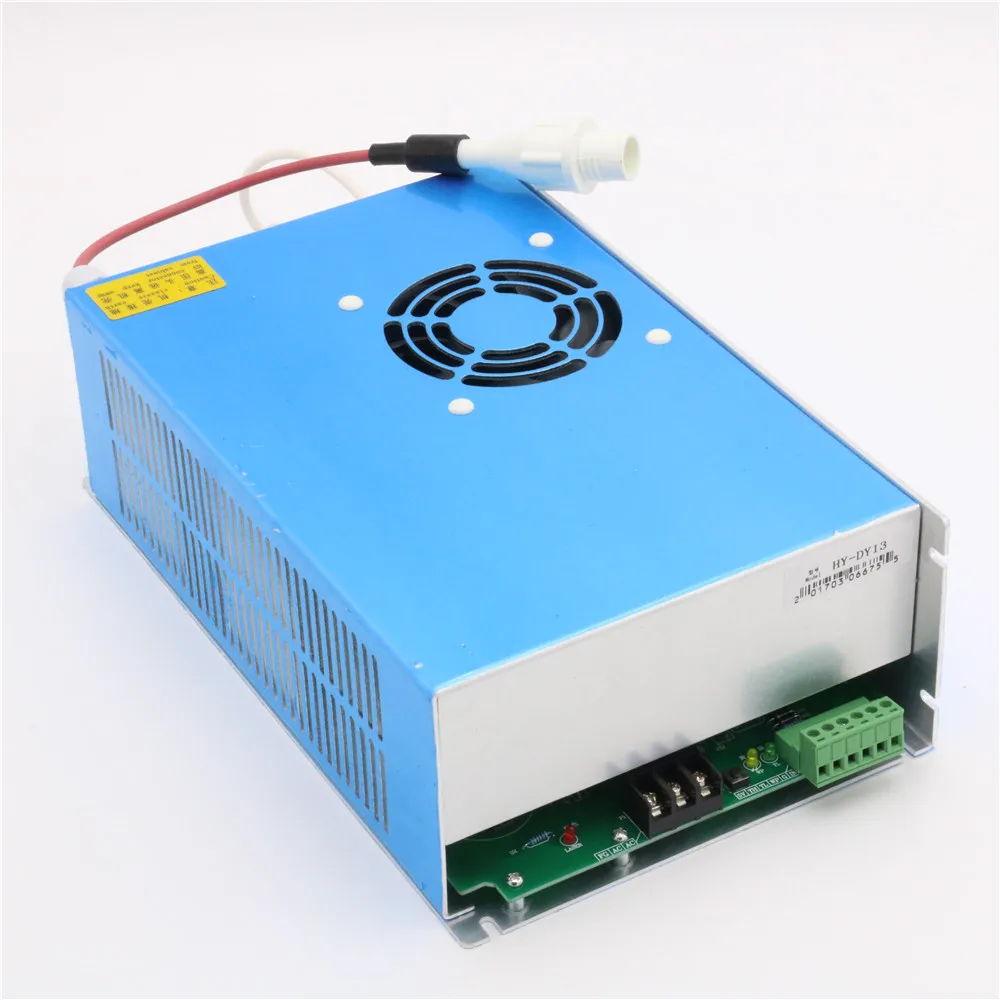

DY13 100 w Co2 лазерный Питание для RECI Co2 лазерная трубка S4 Z4

Модель: HY-DY13

100 Вт источник питания для CO 2 лазерные трубки Модель: HY-DY13

1. Основные особенности:

1) Хорошая совместимость: он может быть применим к 80 Вт лазерные трубки, изготовленные различными
Фабрик.
2) можно выбрать 2 типа:
Тип резки: хорошая стабильность и высокая приспосабливаемость;
Тип скульптуры: быстрый отклик, хороший эффект гравировки, он может продлить срок службы лазера
Трубка значительно
1) легкий контроль: высокий или низкий уровень все подходит
2) функция защиты от открытого замыкания: когда заземление находится в хорошей ситуации, мощность
Может быть короткое время работы в открытом состоянии, это может избежать повреждения лазерной трубки, вызванного лазером
Источник питания, продлевает срок службы лазерной трубки.
3) одна кнопка для проверки выходного лазера вручную.
4) Применение: скульптура и резка акрила, ткани, двухцветный лист, резины и т. д.

2. Параметры:

Вход

Вход Напряжение

AC220V (в том случае, если нужно AC110V, уточните, пожалуйста, при оформлении заказа)

Частота переменного тока

47-440 Гц

Максимальное входное напряжение питания

550 W

Максимальное входное напряжение тока

8A

Выход

Максимальное выходное напряжение

40KV

Максимальный выходной ток

28mA

Эффективность

>/= 90% (полная нагрузка)

Средняя наработка на отказ

>/= 10000 часов

Скорость отклика

≤ 1 мс (время от TTL сигнал приведен в выходной ток до 90% предварительная настройка тока)

Выдерживать Напряжение

Вход-Выход, Вход-Корпус: AC1500V 10mA а-ля 60ые, Выход катод соединен с корпус.

Защита окружающей среды

Рабочая температура: (-10-40) градусов Цельсия, относительная влажность: ≤90%

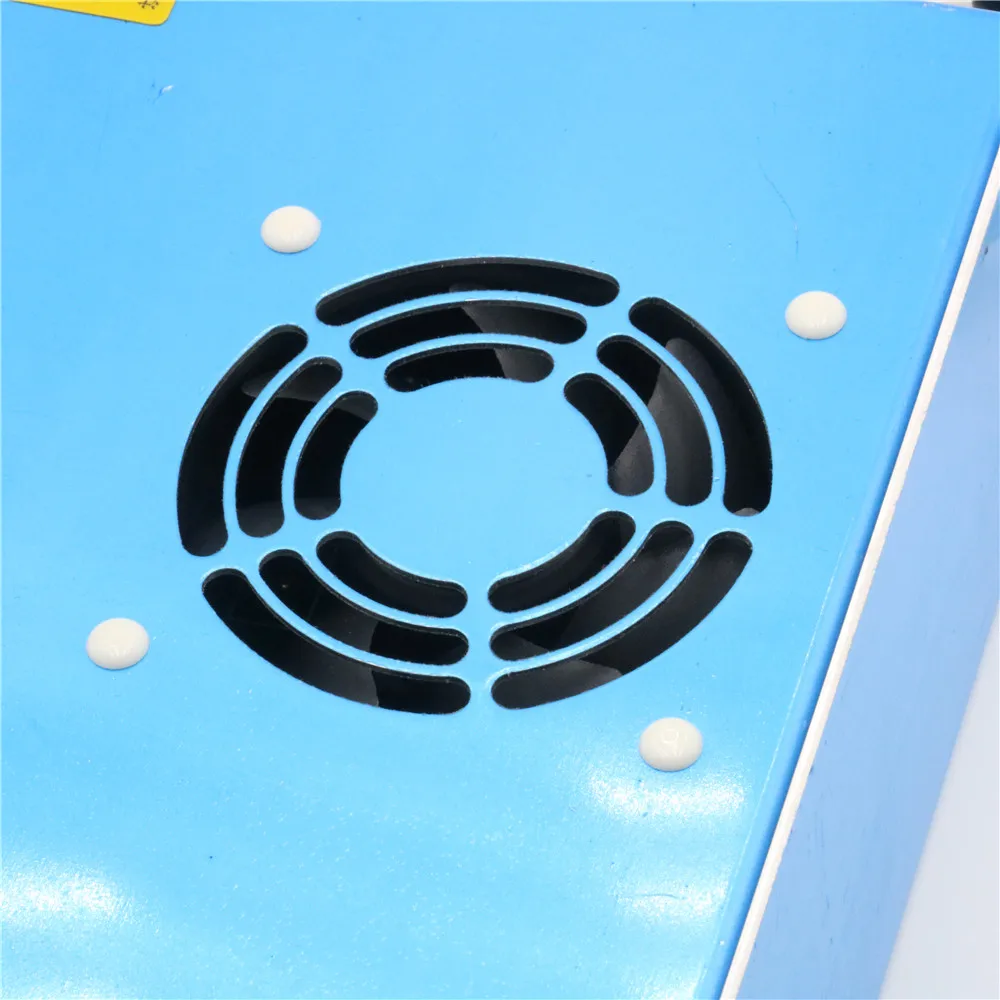

Вентилятор охлаждения

Принудительное воздушное охлаждение (вентилятор охлаждения)

3. Инструкция по эксплуатации:

1) Подключение лазерной трубки: (ссылка на блок питания и схему подключения лазерного устройства)
Высоковольтный терминал (HV +) HY-DY13 питания должен быть подключен к положительной полюсе
От CO2 лазерное устройство. Ток цепи источника питания должен быть подключен к отрицательному полюсу (лазер
Выходной терминал) лазерного устройства, через Амперметр или напрямую.

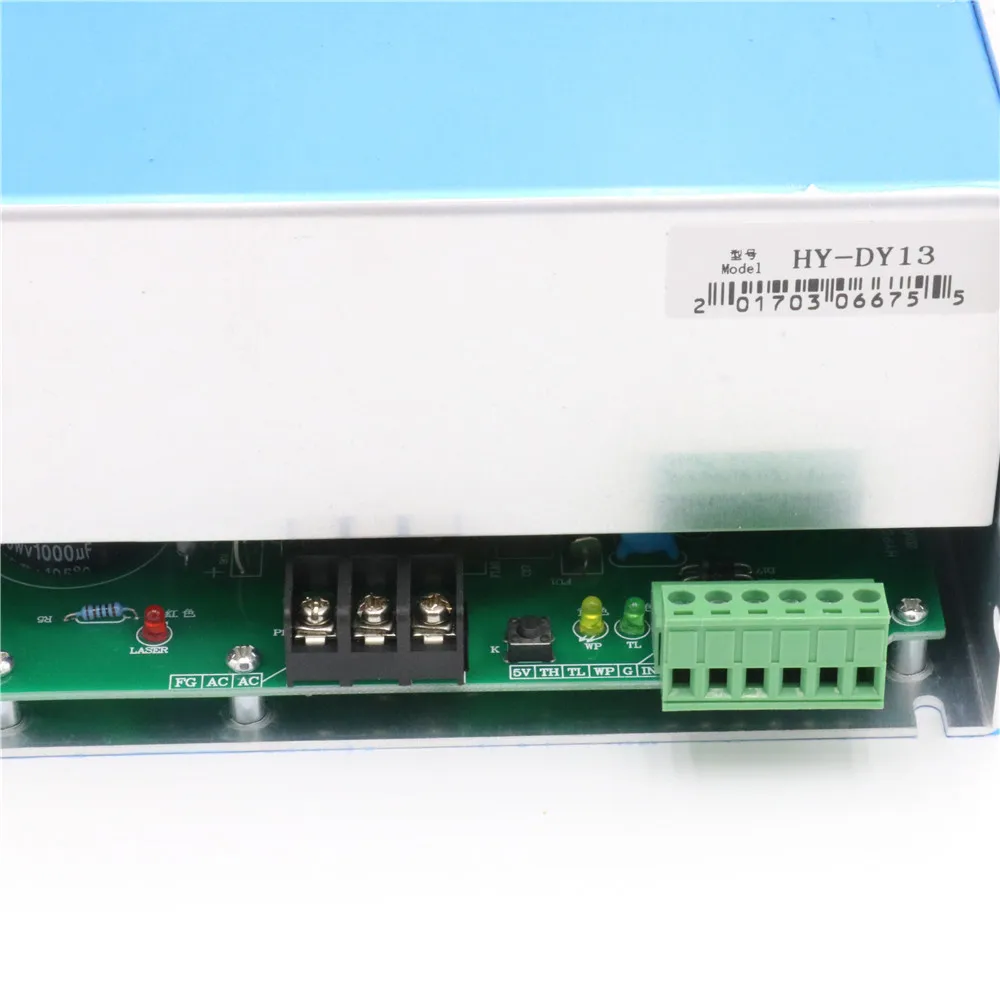

2) Подключение контрольного сигнала
Контрольный сигнал должен быть надежно подключен к контрольному терминалу источника питания
HY-DY13, после подключения ЦАП выходной сигнал и TTL сигнал внешнего компьютера с
Источник питания, лазерное устройство должно работать, как и ожидалось. Если Лазерная лампа не может работать правильно,
Следует проверить правильность контрольного сигнала или нет (включая проверку спецификации напряжения и
Логика), при использовании PWM управления в качестве управления питанием убедитесь, что f≥20 кГц, амплитуда (пиковое значение)
≤5в, проверьте и убедитесь, что переключатель защиты WP соединение правильно одновременно.
3) Напряжение входного сигнала:
HY-DY13 вход питания должен быть 220В переменного тока/50 Гц. Если требуется 110В переменного тока,
Пожалуйста, укажите при оформлении заказа.
4) Прочие ожерелья и подвески:
Группа выключателей защиты также предназначена для обнаружения водного переключателя, переключателя вентилятора,
Защита открытого корпуса и так далее.

4. Осторожно!

1. система водяного охлаждения должна работать правильно при включении лазерного устройства.
2. Схема высоковольтного выхода не должна быть открытой! (Высоковольтные выходные клеммы (положительные и
Отрицательные полюса) должны быть правильно подключены к положительным и отрицательные полюса лазерного устройства,
Соответственно.)
3. Следует обратить внимание, чтобы избежать любого электрического удара после переключения источника питания

ВЫКЛ. (требования безопасности изоляции должны быть 40кв между терминалом выхода и
"G")
4. Хорошо Заземленный трехполюсный сосуд должен использоваться для питания HY-HVCO2/1,6 мощности
Поставка. Корпус должен быть хорошо заземлен, чтобы избежать электрического удара.

Техническое обслуживание лазерного источника питания в обычном порядке:

1. перед обслуживанием Проверьте, что корпус источника питания является нормальным заземлением;
2, измерительный корпус блока питания на рабочей станции или есть ли разница напряжения между верстаком
3, блок питания с высоким давлением на многих местах, после включения питания, рука не может касаться металлических частей устройства
4, перед заменой блока питания внутри устройства, выключите блок питания конденсатора хранения энергии должен быть полностью разряжен и профиль напряжения после подтверждения нет напряжения для следующего шага замены или ремонтных мер
5. Если лазерная машина работает нестабильно, или падение работы, может проверить винт электрической цепи, клеммные блоки, такие как, свободны ли, проводка явление, например, окисление.Старый блок питания или блок питания работает в плохой среде, Обратите больше внимания на состояние образования.
6. при обслуживании, не Срывайте внутренний кабель и соединительный провод, панель управления или отрезайте неправильное изменение, может привести к помехам всей машины или разложению производительности, И даже вызывает лом.

Анализ неисправностей CO2 лазерный Питание не работает:

CO2 мощность лазера не работает

(1) возможно Защита от перенапряжения:
A. Пожалуйста, проверьте, надежны ли выходные данные источника питания и положительное подключение лампы!
B. может быть поврежден или стареет лампы, напряжение поломки превышает 35 кВ.
(2) Убедитесь, что входной кабель переменного тока и провод управления надежно подключены.
(3) Проверьте выходную линию высокого напряжения для повреждения, утечка может привести к мощности в работе, но лампа не светится!
(4) наземный провод питания (не выходная мощность черной линии, но первый порт входного терминала переменного тока см. страницу 3 инструкции) является правильным и надежным доступом к земле.
