Морской корабль GPS приемник антенна модуль NMEA 0183 бод Скорость 9600 DB-9 разъем, напряжение 12 В RS232 протокол, BP-285D

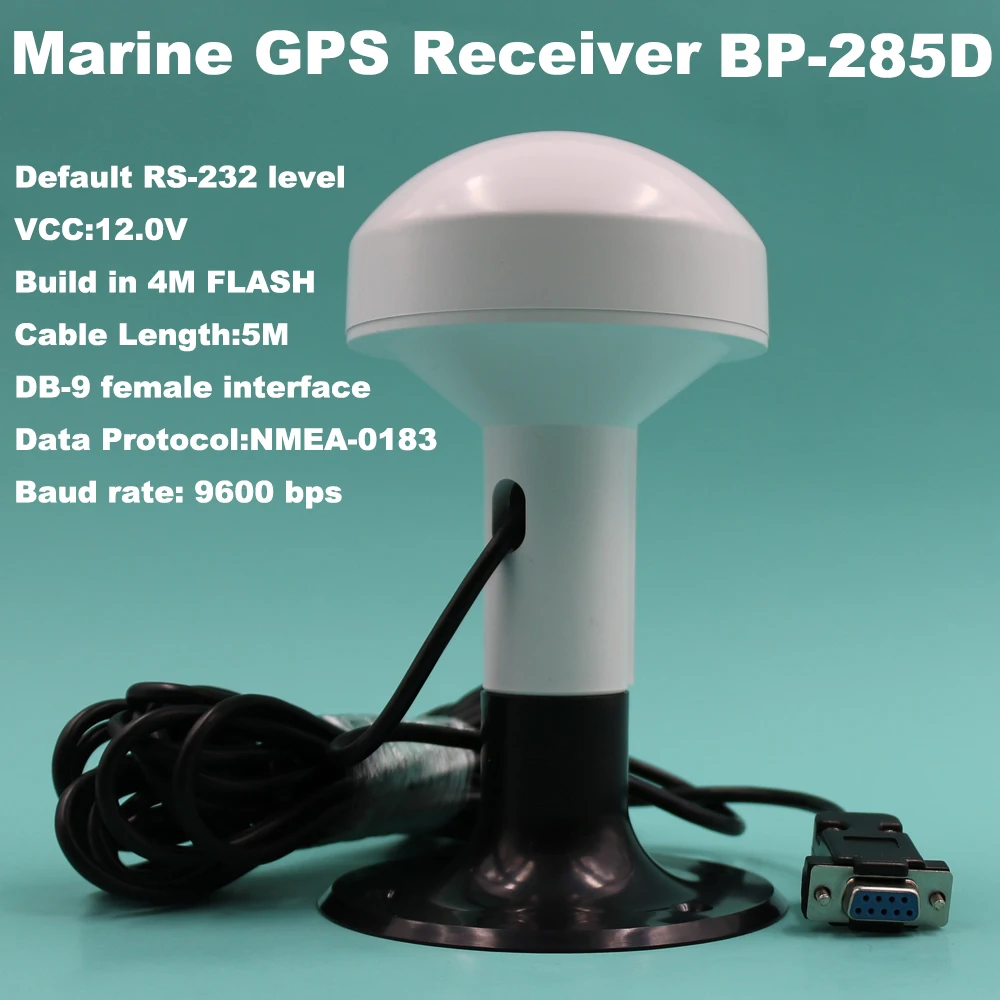

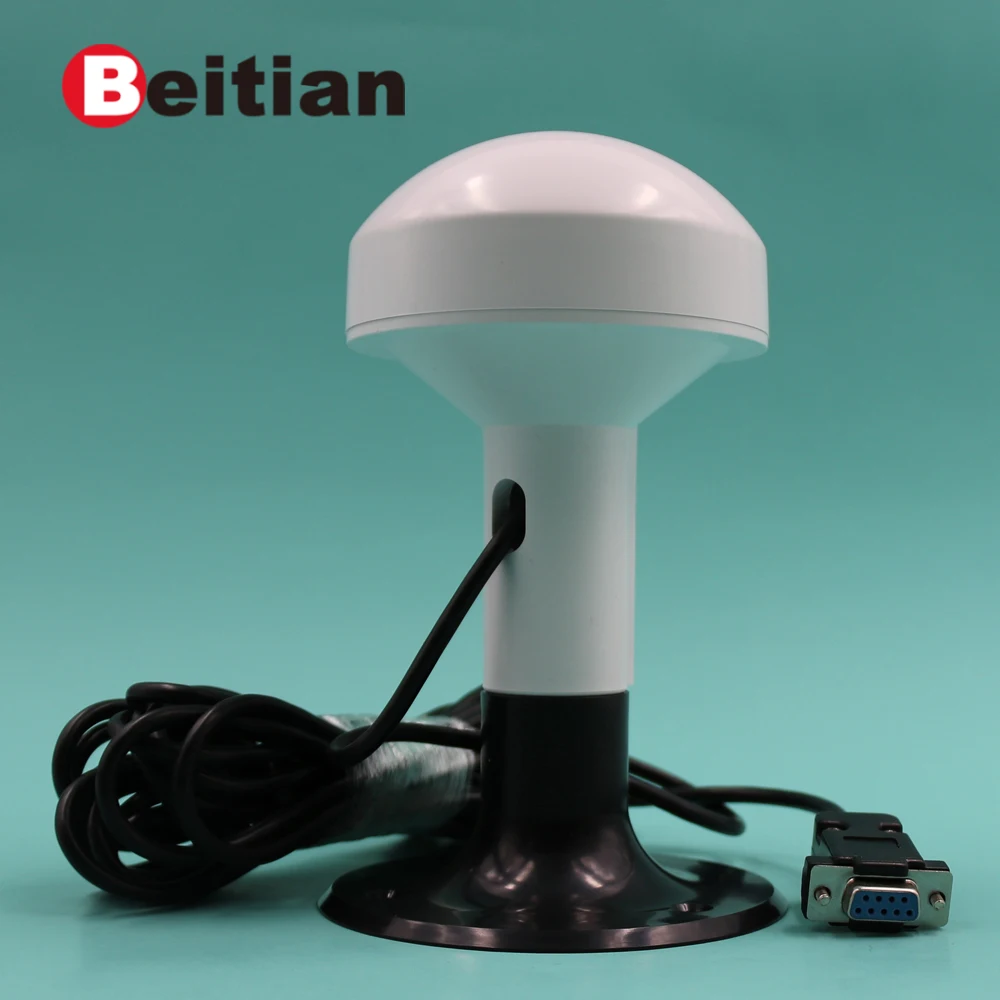

Модель: BP-285D морской GPS приемник

Особенности:

Iitem

Описание

Электрические характеристики

Набор микросхем

M8030-KT

Частота

GPS L1, ГЛОНАСС L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1

Формат приема

GPS, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS.

По умолчанию GPS, ГЛОНАСС, SBAS, QZSS.

Каналы

72 поисковых канала

Чувствительность

Отслеживание

-167dBm

Повторное приобретение

-160dBm

Холодный старт

-148dBm

Горячий старт

-156dBm

Точность

Горизонтальное положение

2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо)

Скорость

0,1 м/сек 95% (SA off)

Сроки

1us синхронизируется с GPS временем

Время приобретения

Холодный старт

26 s

Теплый старт

25 s

Горячий старт

1 s

Выход данных

Скорость поддержки

От 4800bps до 921600bps, по умолчанию 9600bps

Уровень данных

Уровень RS-232

Протокол данных

NMEA-0183

Сообщение NMEA

RMC, VTG, GGA, GSA, GSV, GLL

Скорость обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Вспышка

4 M FLASH, сохраните конфигурацию постоянно

Эксплуатационные ограничения

Высота

<50000 м

Скорость

<515 м/с

Ускорение

<4g

Энергопотребление

VCC

Напряжение постоянного тока 9,0-34,0 в, типичный: 12,0 в

Ток

Захват 22ма/12,0 в

Механические характеристики

Размеры

95 мм * 95 мм * 125 мм

Вес

410 г

Соединитель

DB-9 женский интерфейс

Длина кабеля

5 м

Фиксированный

Пластиковая основа

Окружающая среда

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

Описание штифта:

Интерфейс

Штырь

Контактное имя

I/O

Описание

DB-9 женский

9

VCC

I

DC 9,0 V-34,0 V входное напряжение, типичный: 12,0 V

2

TX

О

RS-232 выход серийных данных.

3

RX

I

RS-232 последовательный ввод данных.

5

GND

G

Наземный

Вывод сообщения NMEA образец:

$ GNRMC, 073114,00, A, 2237,56240, N, 11401,59614, E, 1.329,21. 11,020916, A, V * 37

$ GNVTG, 21,11, T, M, 1,329, N, 2,462, K, A * 1B

$ GNGGA, 073114,00, 2237,56240, N, 11401,59614, E, 1,12, 0,78, 112,9, M,-2,5, M, * 54

$ GNGSA, A, 3,19, 05,02, 06,17, 12,09, 13, 1,48, 0,78, 1,26, 1*01

$ GNGSA, A, 3,69, 83,84, 70,68, 82, 1,48, 0,78, 2 * 0E

$ GPGSV, 4,1, 13,02, 46340, 36,05, 52254, 37,06, 42041, 41,09, 22053, 40,0 * 6E

$ GPGSV, 4,2, 13,12, 32282, 35,13, 13185, 33,17, 36131, 37,19, 57119, 44,0*66

$ GPGSV, 4,3, 13,20, 03237, 23,00, 038, 25,09, 311,19, 42,51, 128,32, 0*60

$ GPGSV, 4,4, 13,50, 46123, 33,0*50

$ GLGSV, 2,1, 08,68, 25027, 39,69, 78011, 36,70, 40213, 43,74, 00259, 0*78

$ GLGSV, 2,2, 08,82, 06124, 36,83, 46085, 44,84, 44358, 41,85, 05324, 14,0*74

$ GNGLL, 2237,56240, N, 11401,59614, E, 073114,00, A, A * 7C

Номера сообщений NMEA:

Настроенный GNS

Талкер ID

GPS, SBAS, QZSS

GP

ГЛОНАСС

GL

GALILEO

GA

BEIDOU

ГБ

Любое сочетание GNSS

GN

1 шт. BP-285D морской GPS приемник

1 шт. пластиковое основание
