Гибридный контроллер зарядного устройства на солнечных батареях 12 В 24 (300 Вт ~ 600

Гибридный контроллер зарядного устройства на солнечных батареях 12 В 24 (300 Вт ~ 600

1) обратное соединение батареи запрещено.

2) виртуальное подключение или повреждение батареи является одним из основных факторов неисправности. Пожалуйста, проверьте напряжение батареи и состояние подключения еженедельно, чистая ржавчина на положительном, отрицательном терминале во времени; Используйте свинцовый терминал, если он доступен.

3) если неисправность не является легкой для устранения или причины неясны, пожалуйста, запишите это явление в детальной записи, и свяжитесь с производителем для помощи вовремя.

Установка Защита окружающей среды

1) оборудование должно быть установлено в помещении, где хорошо проветривается.

2) Избегайте попадания в аппарат прямых солнечных лучей, воздействия, дождя, влаги, кислотного тумана и пыли.

3) Пожалуйста, учитывайте возможность наличия по крайней мере 20 дюймов (0,5 м) расстояние от аккумулятора.

4) температура окружающей среды-20 ~ + 55 ℃; Влажность окружающей среды 35 ~ 85% RH, без конденсации.

5) не устанавливайте оборудование в отсек с легковоспламеняющимися жидкостями, такими как бензин или взрывоопасный пар. Будьте остерегайтесь пламени и искры.

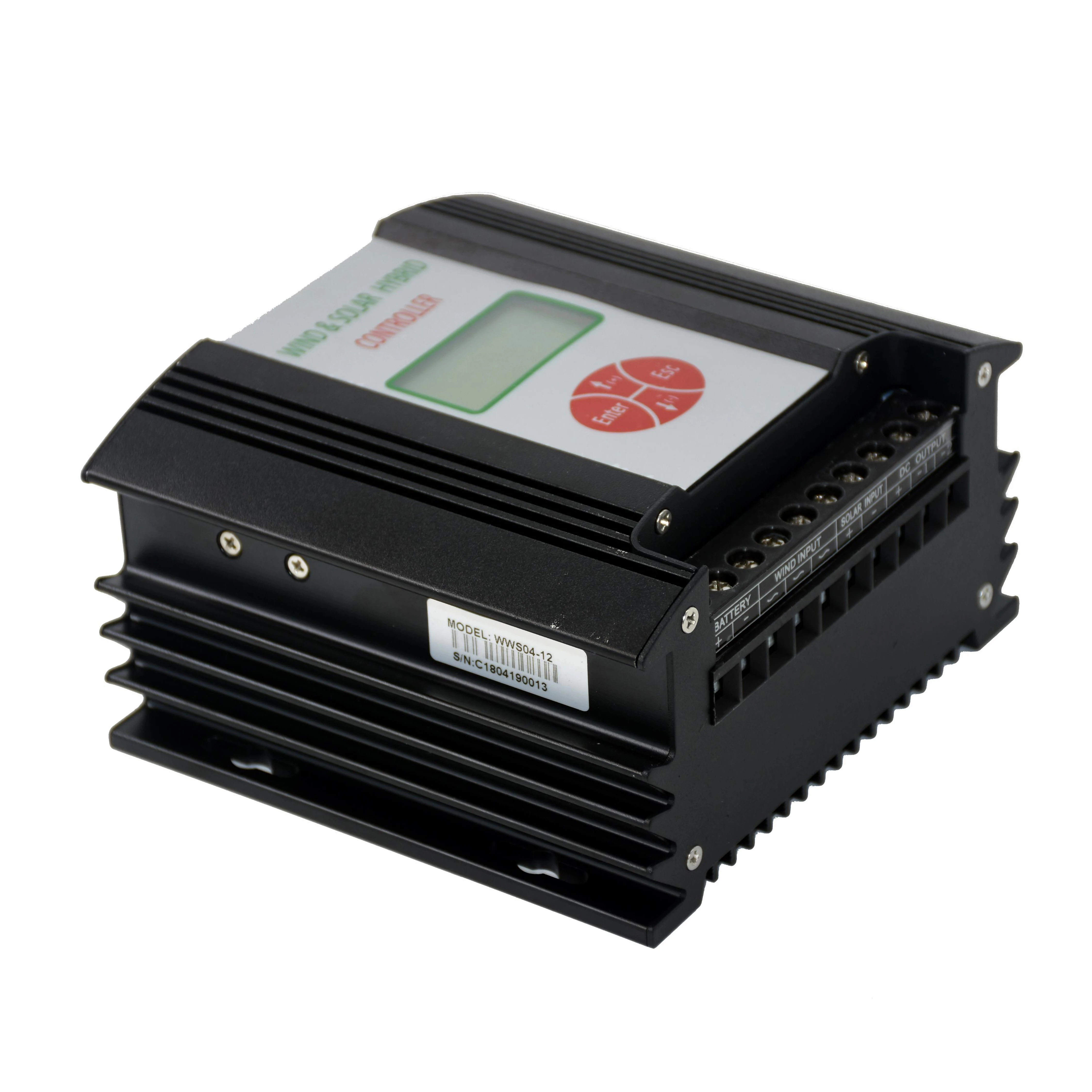

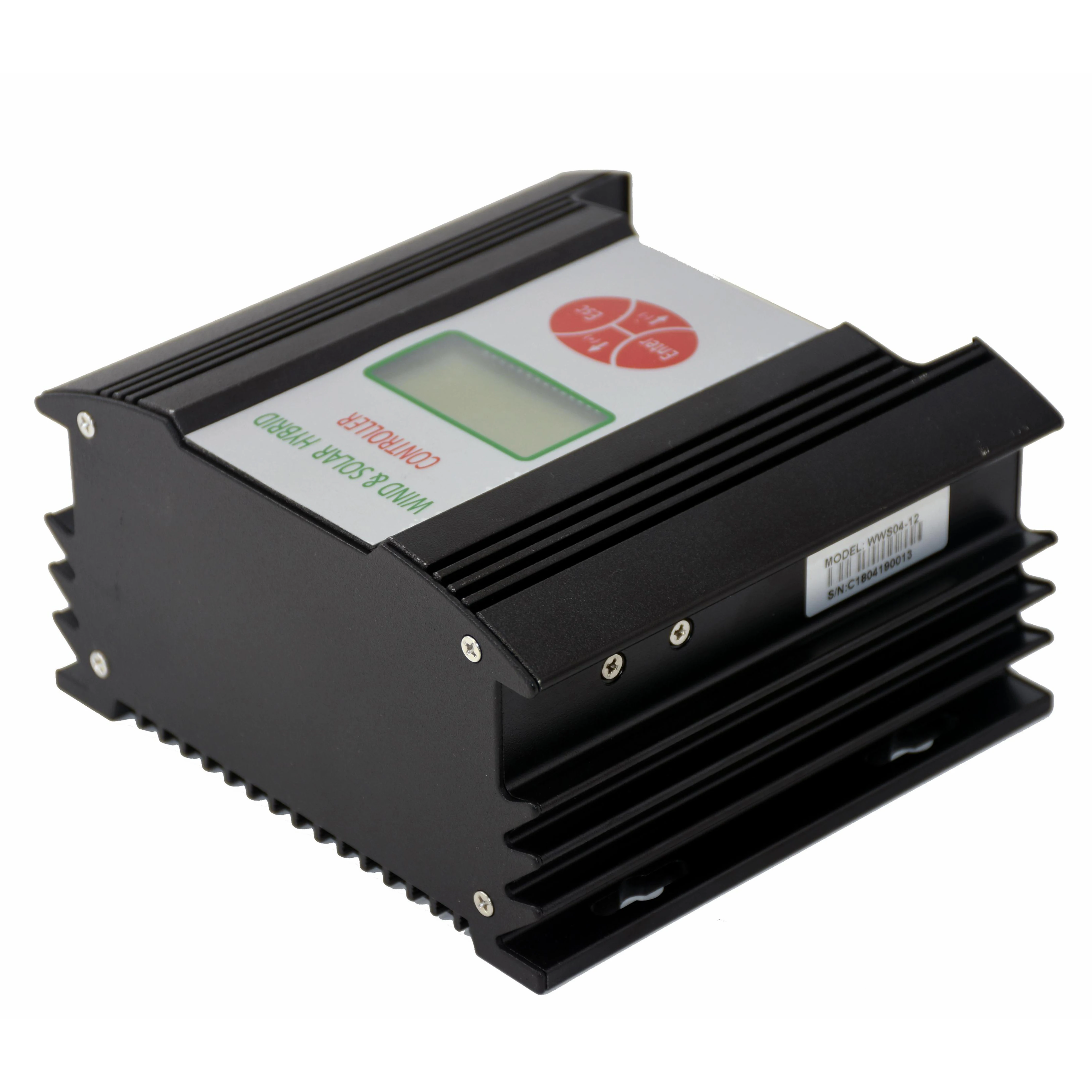

Гибридный контроллер wind/solar-это интеллектуальное устройство управления, которое может управлять ветровой турбиной и солнечной панелью одновременно, специально разработан для высококлассной ветровой/солнечной гибридной системы, а также подходит для ветровой/солнечной гибридной системы питания и ветровой/солнечной гибридной системы мониторинга. Он используется для управления ветрогенератором и солнечной панелью для безопасной и эффективной зарядки батарей.

Благодаря достойному внешнему виду, простоте в эксплуатации, визуальному ЖК-дисплею и совершенным функциям защиты аппарат обладает высокой эффективностью зарядки, низкой потерей без нагрузки.

Гибридный контроллер ветра/солнечной энергии является основным компонентом автономной системы генерации электроэнергии. Производительность контроллера повлияет на срок службы и стабильность всей системы, особенно на срок службы аккумуляторов.

& Sup; 2;Надежность:Интеллектуальный, модульный дизайн, простой механизм, мощные функции. С промышленным диапазоном превосходных компонентов и строгой технологией производства контроллер может использоваться в относительно плохой рабочей среде и имеет надежную производительность и длительный срок службы.

& Sup; 2;PWMSTepless сброс нагрузкиМСтандартный дизайн:Сброс остаточной мощности с делением на тысячи этапов. Он может сбросить остаточную мощность во время зарядки аккумуляторов, что является преимуществом для эффективного расширения срока службы батареи.

& Sup; 2;НапряжениеLImiting иCЗарядкиLImitingCЗарядМСтандартный дизайн:Когда напряжение батареи превышает предустановленную плавающую точку напряжения, контроллер принимает режим ограничения напряжения PWM. Он сбрасывает лишнюю энергию. Когда ток зарядки ветровой турбины превышает предустановленную точку тока тормоза, контроллер автоматически начнет тормоз для защиты батарей.

& Sup; 2;ЖК-дисплейDПродуктовFUnction:ЖК-экран может отображать состояние системы и параметры с помощью визуальной цифровой и графической формы. Например: напряжение батареи, напряжение ветряной турбины, напряжение PV, ток ветряной турбины, ток PV, Мощность ветряной турбины, мощность PV, состояние питания батареи и т. д.

& Sup; 2;Идеальный PЗащита FUnctions:Защита от перезаряда батареи, защита от перегрузки батареи, защита от резервного подключения батареи, ограничение тока ветровой турбины, автоматический тормоз, ручной тормоз; Защита от солнечного заряда, солнечная защита от обратного подключения, защита от молнии и т. д.

(Обратите внимание: ПослеДополнительные функцииЭтоДействительныйТолько в том случае,Для контроллеров, которые имеют эти Функции)

& Sup; 2;Дополнительная функция удаленного общения:

Программное обеспечение может отслеживать состояние работы системы в режиме реального времени, которое содержит все параметры на ЖК-экране. С помощью программного обеспечения пользователи могут не только установить и настроить соответствующие параметры, но также могут контролировать состояние ветровой турбины и нагрузки, а также будильник во время неисправности.

& Sup; 2;ОпциональноФункция зарядки низкого напряжения:

Модуль Boost добавлен в контроллер, чтобы помочь ветряной турбины зарядить батареи даже при низком ветре или ветряная турбина вращается на низкой скорости. Пользователь может отрегулировать Входное значение и начать зарядку напряжения через программное обеспечение в соответствии с различными параметрами ветровой турбины.

& Sup; 2;Дополнительная функция сигнала сухого контакта:

Когда батарея достигает значения настройки, контроллер автоматически выводит сухой контактный сигнал.

& Sup; 2;Опциональная функция компенсации температуры:

Контроллер может регулировать напряжение разгрузки в соответствии с различной температурой окружающей среды, чтобы заряд батареи был в лучшей эффективности.

& Sup; 2;Опциональная функция sd-карты:

С sd-картой, контроллер хранит данные истории системы, когда контроллер отключен с ПК.

& Sup; 2;ОпциональноWIndSДвиженияОбнаружения Функция:

Контроллер может обнаруживать скорость ветра в реальном времени, когда он сочетается с назначенным анемометром. Пользователь может считывать скорость ветра в реальном времени с помощью программного обеспечения мониторинга.

& Sup; 2;Дополнительная функция зарядки микро-тока:

Когда входное напряжение ветровой турбины достигнет предустановленного значения, контроллер произведет заряд микро-тока для батареи.

& Sup; 2;ОпциональноWIndTUrbineROtateSДвиженияОбнаружения Функция:

Пользователь может прочитать статус вращения ветровой турбины в режиме реального времени с помощью программного обеспечения для мониторинга.

& Sup; 2;Опциональная Выходная функция постоянного тока:

Выход постоянного тока обеспечивает питание при нагрузке постоянного тока, с различными режимами управления на выбор, в том числе: постоянное включение; Постоянное выключение; Постоянная половинная мощность; Светильник-управление, светильник-управление; светильник-управление, Выключение времени; Светильник-управление, управление временем-полупитание, светильник-выключение; Светильник-управление, управление временем-полупитание, выключение времени. С помощью ЖК-кнопок пользователи могут установить три режима управления на выходе: постоянное включение; Светильник-управление, светильник-контроль выключения; Светильник-контроль включения, Выключение времени.

Шаг 1. Проверьте посылка, а затем проверьте контроллер на предмет повреждения после распаковки. Поврежденный контроллер не может быть установлен в системе.

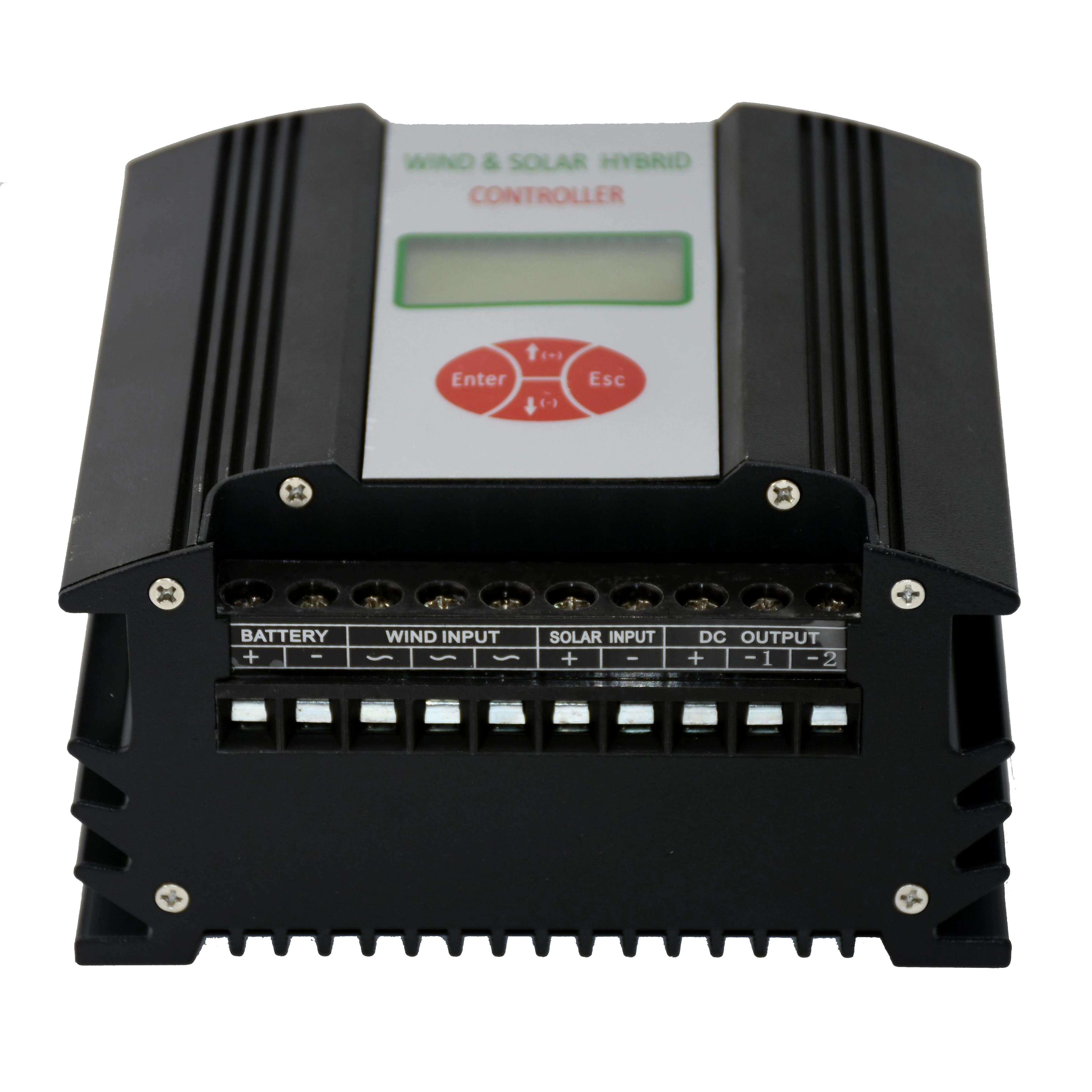

Шаг 2. Для контроллера, в котором разделена коробка для сброса нагрузки, подключите коробку для сброса нагрузки к терминалам «сброса нагрузки» контроллера.

Шаг 3. Подключите положительный полюс батареи к положительному (+) терминалу «аккумулятор», Подключите отрицательный полюс батареи к отрицательному (-) терминалу «аккумулятор» с медным кабелем.

(Обратите внимание: Хотя контроллер имеет функцию защиты от обратного подключения, Неправильная полярностьОБатареяДолжны бытьЗапрещено! Пожалуйста, обратитесь кПриложение ЯДля cЕдьПроводБолее чем Допустимая нагрузка по току.)

Шаг 4. Подсоедините линии вывода ветровой турбины к клеммам с «входом ветра» в условиях действия ветровой турбины или низкой скорости.

Шаг 5. Подключите солнечные панели к терминалам «Солнечный вход».

Шаг 6. Проверьте правильность и надежность подключения.

Шаг 7. Если контроллер имеет функцию связи, пользователь может читать и устанавливать соответствующие параметры через программное обеспечение.

Шаг 8. Пользователь может задать соответствующие параметры с помощью ЖК-кнопок.

Модель

WWS03-12

WWS04-12

WWS06-24

Ветровая турбина Вход

Номинальная потребляемая мощность

300W

400W

600W

Номинальное входное напряжение

14Vdc

14Vdc

28Vdc

Вход диапазон напряжения

0 ~ 16Vdc

0 ~ 16Vdc

0 ~ 32Vdc

Номинальный входной ток

25Adc

34Adc

25Adc

Тормозной вручную

Нажмите кнопку «Enter» «Esc» в то же время, чтобы полностью разгрузить. Затем восстановите вручную.

Стоп-сигнал от перегрузки по току

25A (заводской по умолчанию, 0 ~ 25A setable) полностью разгружается при достижении установленного тока и восстанавливается автоматически после работы 10 минут.

34A (заводской по умолчанию, 0 ~ 34A setable) полностью разгружается при достижении установленного тока и восстанавливается автоматически после работы 10 минут.

25A (заводской по умолчанию, 0 ~ 25A setable) полностью разгружается при достижении установленного тока и восстанавливается автоматически после работы 10 минут.

Тормоз от перенапряжения

См. «контроль выходного перенапряжения»

Тормоз при превышении скорости ветра (опционально)

14 м/с (0-30 м/с комплектом), выгрузите полностью, Когда достигнете установленной скорости ветра, и восстановите автоматически после работы 10 минут.

Тормоз при превышении скорости вращения (опционально)

500р/мин (заводской по умолчанию, 0 ~ 1000р/мин setable) полностью разгружается при достижении установленной скорости вращения и восстанавливается автоматически после работы 10 минут.

PV Вход параметры

Номинальная потребляемая мощность

150W

300W

Макс. Напряжение разомкнутой цепи

24V

48V

Номинальный входной ток

13A

Обратная связь защиту

Да

Параметры заряда

Номинальное напряжение батареи

12V

24V

Функция компенсации температуры (опционально)

-3 мВ/℃/2 в

Выход параметры

От номинального выходного напряжения

12V

24V

Начните разгрузить напряжение

13,5 в (заводской по умолчанию, 11Vdc ~ 16Vdc набор)

27 в (заводской по умолчанию, 22Vdc ~ 32Vdc набор)

Полный разгрузить напряжение

14,5 V (заводским настройкам по умолчанию, добавьте 1V постоянного тока до начала выгрузки напряжения)

29 в (заводской по умолчанию, добавьте 2 в к старту напряжения разгрузки)

Макс. Выход ток

25A

34A

25A

Нагрузочный модуль постоянного тока load выход

Выход петли

2 петли

Выход режим управления

Оба 2 петли может быть установлен в 7 режимов, как, например, светильник управления можно настроить яркость света на ощупь, светильник регулировать включение и контроль времени.

Выход диапазон напряжения

10,8 В ~ 16 В

21,6 в ~ 32 В

Пониженного напряжения точки восстановления

См. «Номинальное напряжение батареи»

Номинальный выходной ток

10A/каждого цикла

Защита от перегрузки

120% Номинальная выходная мощность постоянного тока-1 мин, 150% Номинальная выходная мощность постоянного тока-10 С

Защита от короткого замыкания

200% Номинальный выход постоянного тока, мгновенная защита

Общие параметры

Выпрямитель режима

Неконтролируемого выпрямителя

Дисплей режим

ЖК-дисплей

Дисплей информация

Напряжение батареи, напряжение ветряной турбины/ток/мощность, PV мощность/напряжение/ток, светильник управления-напряжение, светильник управления-выключение напряжения, время управления длительность, ток нагрузки и так далее.

Режим мониторинга (опционально)

RS232/RS485/RJ45/GPRS/Bluetooth/Zigbee

Контроль содержания

Дисплей в режиме реального времени: напряжение батареи, напряжение ветровой турбины/ток/мощность, PV мощность/напряжение/ток, мощность генерации энергии ветра, мощность генерации солнечной энергии, состояние батареи, состояние ветровой турбины, день и ночь, перегрузка постоянного тока, короткое замыкание нагрузки постоянного тока и так далее.

Настройка параметров: точка выходного перенапряжения, ветряная турбина, точка перегрузки по току, Стартовое напряжение ветровой турбины, перенапряжение постоянного тока/понижение напряжения
/Точка восстановления низкого напряжения, Выбор выходного режима для двух петель, светильник управления напряжением, светильник управления выключением напряжения и настройки ветровой турбины тормоза.

Оснащено молниезащитой

Да

Эффективность преобразования

≥ 95%

Статические потери

<0,5 W

Защита окружающей среды температуры

-20 ℃ ~ + 40 ℃

Влажность

5% ~ 95%, без конденсации

Шум

≤ 65dB

Режим охлаждения

Естественное охлаждение

Установка режим

Настенный

Крышка класс защиты от поражения электрическим током

IP52

Размер продукта (Ш * В * Г)

150 × 143 × 83 мм

Вес нетто

1,8 кг

Примечание: Указанные спецификации приведены только для справки

Контроллер совместим с Эти ветряные турбины ниже, нажмите на фотографии для получения подробной информации:
