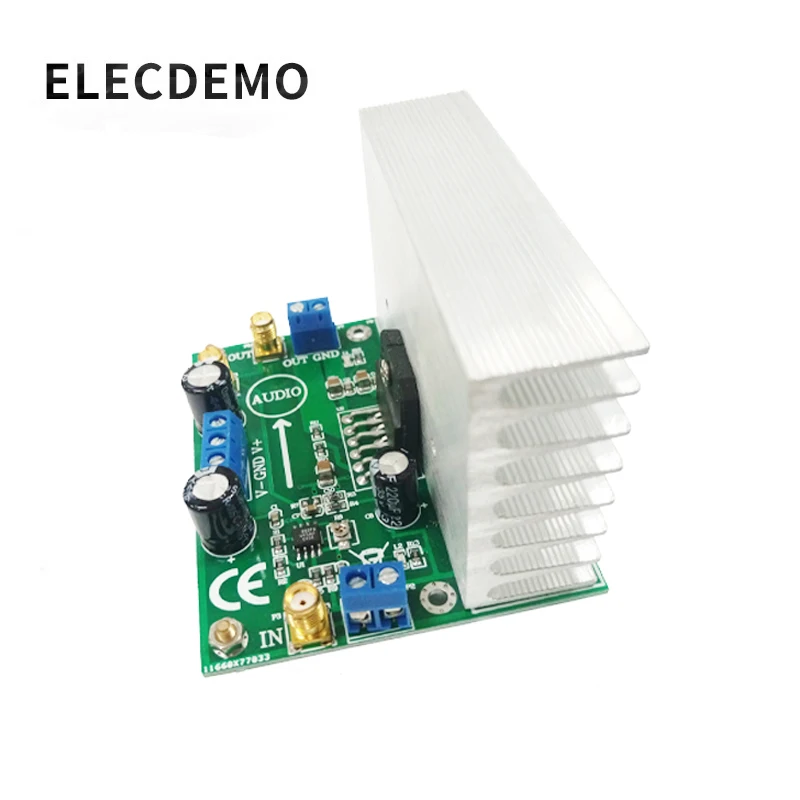

Модуль усилителя мощности LM3886 Плата аудио усилитель OPA445 версия высокого

Модуль усилителя мощности LM3886 Плата аудио усилитель OPA445 версия высокого

Основные характеристики:

LM3886TF-это новый тип интегральной схемы усилителя звука высокой мощности, представленной компанией NS в США. TF за ним полностью изолированный посылка. По сравнению с LM1875T, он имеет большую мощность. Максимальная непрерывная неискаженная средняя мощность может достигать 68 Вт при номинальном рабочем напряжении. Он также имеет сравнительно идеальную функцию защиты от перенапряжения и перегрева. Самое ценное, что имеет функцию защиты от перенапряжения и перегрева. Функция автоматического сопротивления токовым ударам во время переключения позволяет динамику работать безопасно.

LM3886 список отправки модуля

Физический модуль + схема PDF + послепродажная техническая поддержка + Электростатическая упаковка + ударопрочная пена

Советы:

(1) интерфейс модуля нашего магазина понятен, а производительность стабильна. Выполните функциональную проверку при соответствующих экспериментальных условиях в сочетании со схемой, предоставленной нашим магазином.

(2) основные параметры данного модуля находятся на странице сведений, содержащей информацию о модуле в формате PDF; Инженерные документы не предоставляются, пожалуйста, будьте понятны покупателю, если у Вас возникли эксплуатационные проблемы, вы можете проконсультироваться со службой поддержки клиентов.

(3) покупатели, прежде чем использовать модуль, пожалуйста, прочитайте страницу с подробностями этого модуля, чтобы понять блок питания и ограничения использования, чтобы избежать повреждения модуля из-за неправильной работы.

(4) Наши модули гарантированно предоставляют реальные параметры модуля, функции и изображения; Все модули будут отправлены после проверки и тестирования.

Пожалуйста, свяжитесь со службой поддержки клиентов после покупки, мы отправим информацию на ваш почтовый ящик

Параметры модуля

Модель модуля: LM3886

Тип модуля: Низкочастотный усилитель мощности

Форма входного сигнала: односторонняя

Диапазон входного напряжения: 2Vpp (макс.); Обычно в пределах источника питания

Входное сопротивление модуля: 10 кОм

Напряжение питания модуля: ± 4 В ~ ± 42 в

Ток питания модуля: ± 7A; Большой выходной ток требует большого тока питания

Выходное сопротивление модуля: низкое сопротивление

Диапазон выходного напряжения: 66Vpp (MAX); При положительном и отрицательном блоке питания 40V

Выходной ток: 7A (макс.)

Выходная мощность: 68 Вт (макс.)

Усиление модуля: 44 раза; Усиление по умолчанию-44 раза, первый уровень-11 раз, второй-4 раза, G1 = R1 / R2 + 1, g2 = R11 / R10 + 1

Входное смещенное напряжение: 1 мВ (макс.)

Входное Смещение: 2uV / ℃ (макс.)

Входной ток смещения: 125 на (макс.)

Шум входного напряжения: 35nV & radic;Hz (1KHz)

Вес модуля: 150 г

Защита модуля: отсутствует; Нет защиты от обратного подключения, защита от неограниченного тока

Вес модуля: 150 г

Характеристики модуля: 68*82*52 мм; Длина * ширина * высота-Размер печатной платы

Подогрев модуля: с радиатором; Требуется принудительное воздушное охлаждение при высоком токе

Факторы нагрева модуля: Входное и выходное напряжение слишком велики или модуль поврежден

Рабочая Температура модуля: -40 ℃-+ 75 ℃; Промышленный класс

Особенности модуля светодиодный ная индикация положительной и отрицательной мощности

Области применения: Малое усиление сигнала, усилитель аудиосигнала, привод двигателя, Сервоусилитель и т. д.

Тип интерфейса модуля: вход и выход сигнала SMA, держатель провода питания 5,08 синего цвета

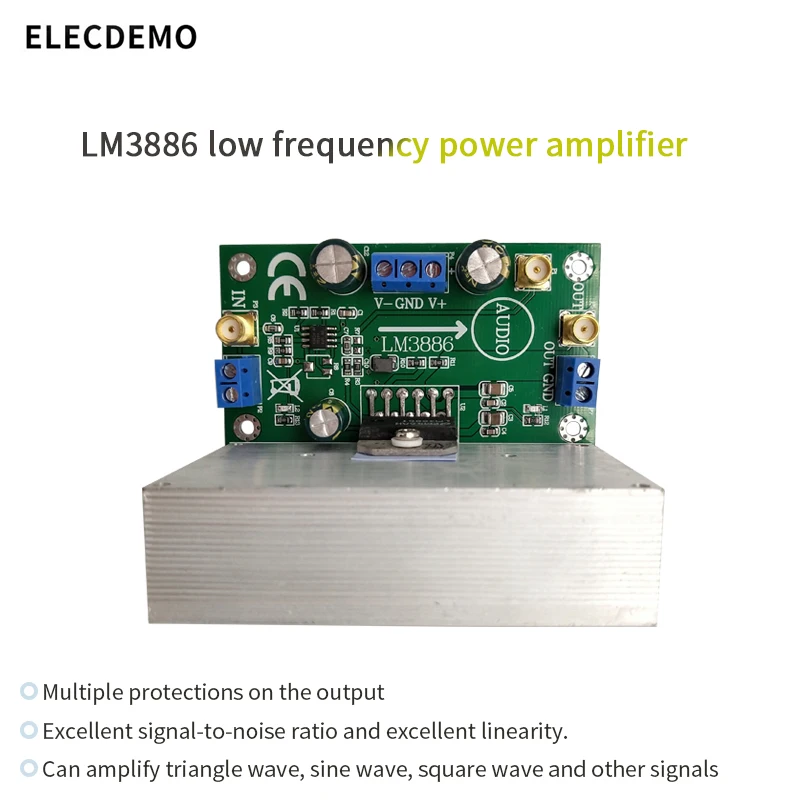

Описание модуля

LM3886-высокопроизводительный аудио усилитель мощности, способный обеспечить 68 Вт непрерывной средней мощности 0 до нагрузки 4 Ом при 0.1% THD 20 Гц-20 кГц; И обеспечивают 38 Вт мощности до 8 Ом.

Производительность LM3886 использует свою самопиковую мгновенную схему защиты от температуры; Она обеспечивает безопасную рабочую зону с присущей динамической защитой, что делает ее на шаг выше дискретных и гибридных усилителей. Выход полностью защищен от перенапряжения, пониженного напряжения и перегрузки, в том числе от электрических шорт, теплового бега и мгновенных пиков температуры.

Модель LM3886 поддерживает отличное соотношение сигнал/шум, больше 92 дБ; Типичный низкий уровень шума-2,0 УФ. В аудиоспектре он имеет очень низкое значение THD + N 0.03% на номинальном выходе при номинальной нагрузке и обладает отличной линейностью. Подходит для привода динамиков с моторным приводом, трансформаторного привода и аудиоусилителя. Он также может усилять треугольную волну, синусоидальную волну и прямоугольные волновые сигналы.

(1) энергопотребление модуля большое, и источник питания должен иметь определенный запас. Рекомендуется использовать блок питания с токовой емкостью привода больше, чем в два раза больше выходного тока. Модуль может работать только от двух источников питания.

(2) во избежание ненужных помех рекомендуется использовать Линейный источник питания, источник питания не может превышать 42 В.

(3) для прямого наблюдения за выходным сигналом рекомендуется использовать кабель SMA-BNC. Плохой контакт или плохое качество проводов могут вызвать затухание сигнала или Чрезмерный шум.

(4) порт SMA недоступен для выходной мощности; Необходимо использовать синий клеммный блок. SMA-порт предназначен для наблюдения за сигналом и не должен превышать мощность.

(5) из-за большого энергопотребления и выделения тепла, обратите внимание на вентиляцию и теплоотвод для длительной работы и добавьте вентиляторов для усиления теплоотвода при необходимости.

(6) поскольку модуль имеет фиксированное увеличение и нет внешней схемы защиты, рекомендуется подтвердить выходную мощность и амплитуду перед загрузкой, чтобы избежать повреждения модуля.

В: фиксируется ли увеличение? Как настроить?

Ответ: по умолчанию модуль увеличивается в 44 раза. Если вам нужно отрегулировать увеличение, вы можете только заменить резистор на плате. Пакет сопротивления-0805. Формула расчета приведена в сведениях о параметре.

В: Может ли модуль непосредственно управлять катушкой?

О: модуль может управлять катушкой, но внутреннее сопротивление катушки должно быть больше 4 Ом. Если он менее 4 Ом, требуется последовательное сопротивление мощности, в противном случае модуль может быть поврежден.

В: может ли модуль усилить квадратную волну или импульс? Какова полоса пропускания модуля?

О: модуль может усилять низкочастотные квадратные волны или импульсы. Поскольку это аудио усилитель, общая полоса пропускания невысокая. Можно усилить сигналы в пределах 100K. Модуль совместим с входом постоянного тока.

В: Можно ли Увеличить Модуль 1: 1? Просто усилить ток?

О: модуль может поддерживать усиление 1: 1, вам нужно самостоятельно изменить конфигурацию сопротивления. Не рекомендуется напрямую настраивать режим следования op-amp, который легко самовозбуждать. Рекомендуется сначала менять на ослабление сопротивления, а затем операционное усиление; Коэффициент усиления 1 can.

В: почему на выходе входной синусоиды прямоугольная волна? Какой выходной ток? Какая выходная мощность?

О: Вообще говоря, входной сигнал слишком большой, и операционный усилитель усилен до отсекающего искажения, который является квадратной волной, или недостаточно напряжения питания. Может уменьшить входной сигнал и увеличить напряжение питания для решения проблемы. Выходной ток модуля определяется выходным напряжением и нагрузкой. I = Uout / R. Аналогичным образом выходная мощность P = U * I также определяется выходным напряжением и сопротивлением нагрузки. При входе высокой мощности можно добавить теплоотводящую смазку и воздушное охлаждение.

В: Могу ли я использовать второй уровень непосредственно вместо первого?

О: вы можете напрямую перейти на второй этап, но вам нужно удалить чип первой ступени, а затем ввести сигнал от OUT1. В противном случае микросхема первого уровня повлияет на вход сигнала.
