Регулируемый стандартный модуль с частотой 1 Гц 150 кГц|Генераторы сигнала| |

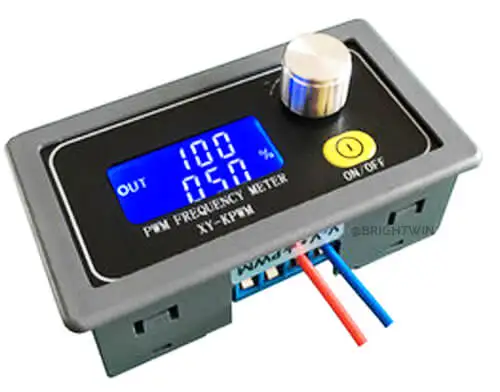

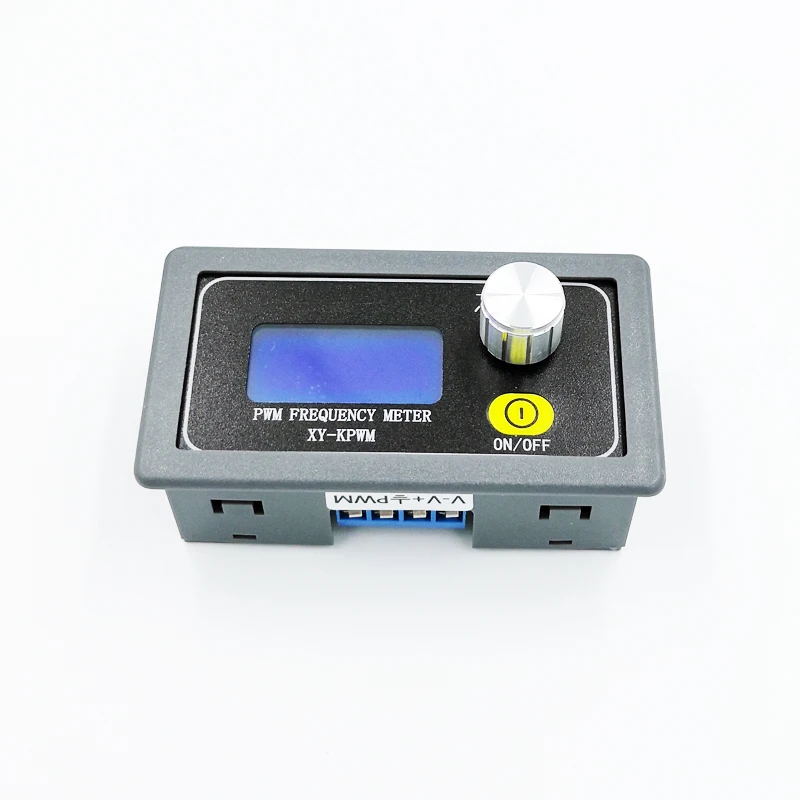

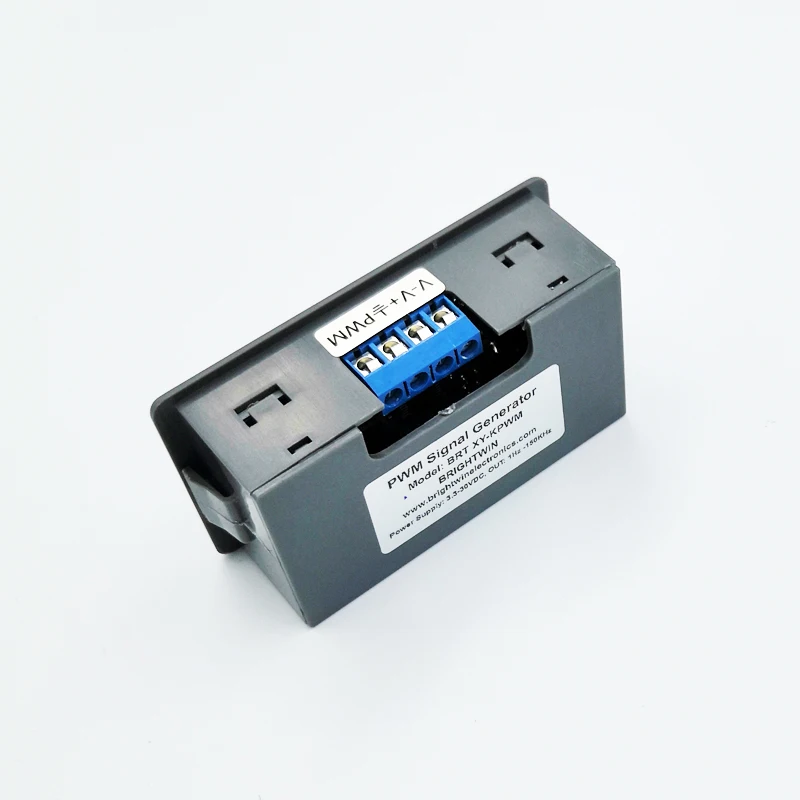

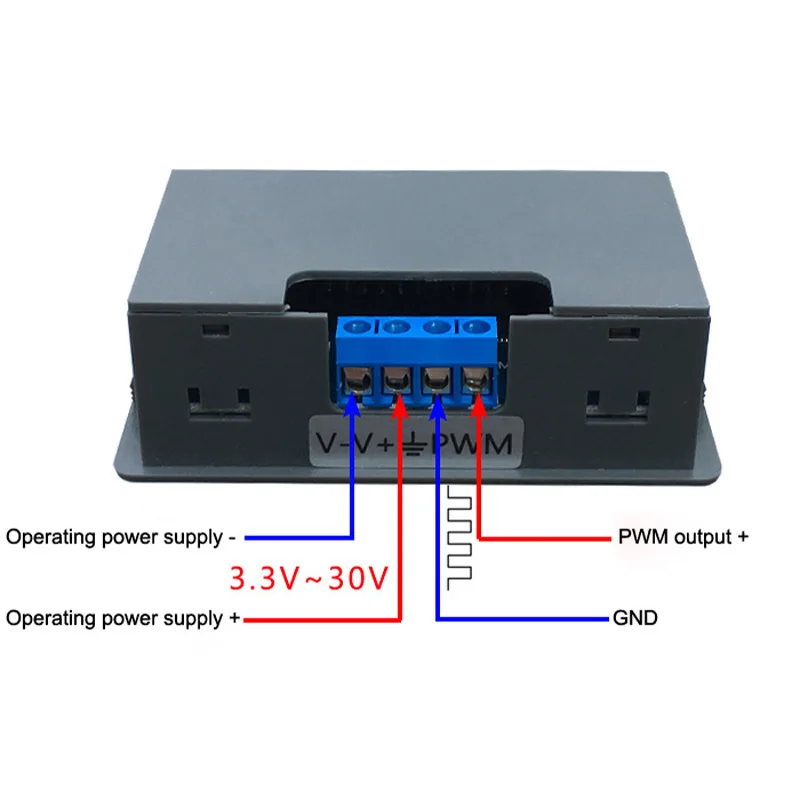

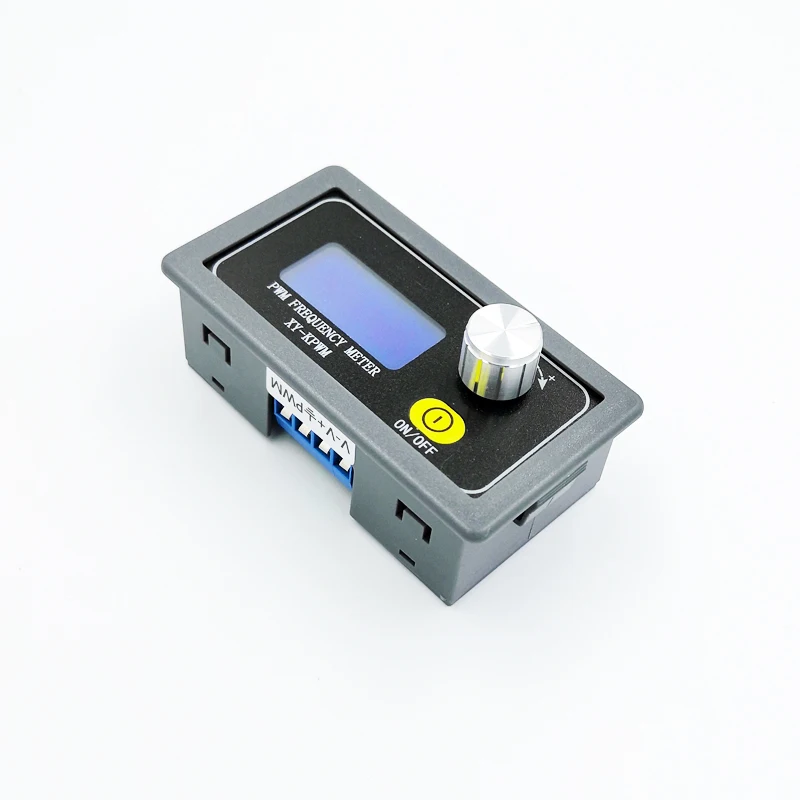

Обновленная версия PWM генератор сигналов ШИМ измеритель частоты XY-PWM1 рабочий цикл регулируемый квадратный волновой измеритель   Основные Особенности   1. Двойной режим регулировки, 0.1% шаг рабочего цикла в прекрасном режиме.   2. ЖК-экран четко отображает частоту и рабочий цикл.   3. С помощью потенциометра датчика для установки частоты и рабочего цикла отдельно.   4. С функцией блокировки для предотвращения неправильной работы;   5. Широкий диапазон частот, высокая точность;   6. Поддержка последовательной связи, уровень TTL.   7. Есть Кнопка ВКЛ/ВЫКЛ для управления выходным сигналом ВКЛ/ВЫКЛ.   8. Интегрированная панель выреза/отверстие размер отверстия: 76x40 мм   Технические параметры   1. Рабочее напряжение: 3,3 ~ 30V;   2. Диапазон частот: нормальный режим регулировки: 1 Гц ~ 150 кГц режим тонкой регулировки: 1 Гц ~ 15 кГц   3. Точность частоты: точность в каждом диапазоне составляет около 2%;   4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА;   5. Выходная Амплитуда: амплитуда ШИМ равна напряжению питания;   6. Температура окружающей среды: -20 ~ + 70 ℃.   Типичные Применение:   1. Используйте d в качестве генератора сигналов квадратной волны, генерируйте квадратный волновой сигнал для экспериментальной разработки и использования;   2. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя;   3. Выходной Регулируемый Пульс для MCU использования;   4. Выходной Регулируемый пульс, Управляйте соответствующей схемой (PWM затемнения скорости и других приложений).     Регулировка режим   PWM выход, установите частоту и рабочий цикл независимо.   Нормальный регулировки режим:   Диапазон частот: 1 Гц ~ 150 кГц Рабочий цикл: 000 ~ 100%, шаг регулировки рабочего цикла 1%;   Точной настройки режима:   Диапазон частот: 1 Гц ~ 15 кГц Рабочий цикл: 00,0 ~ 100%, шаг регулировки рабочего цикла 0.1%; Кнопка ВКЛ/ВЫКЛ:Выход сигнала ВКЛ. Или ВЫКЛ., выход, выход ВКЛ./ВЫКЛ. Не для выключения экрана или счетчика.   Частотный выход имеет четыре диапазона, автоматическое переключение:   1. XXX (без запятой): мин. Единица измерения 1 Гц, диапазон значений 1 Гц ~ 999 Гц;   2. X.XX (знака после запятой в платье на празднование ста) Мин. 0,01 кГц, модельный ряд 1,00 кГц ~ 9,99 кГц;   3. X X.X (знака после запятой в десять): мин. 0,1 кГц; Диапазона значений 10,0 кГц ~ 99,9 кГц   4. X.X.X (Десятичная точка в десять сот): мин. Единица измерения 1 кГц; Диапазон значений 1 кГц ~ 150 кГц     Пример отображения частоты:   100 показывает PWM выход 100 Гц импульса;             1,01 показывает PWM выход 1,01 K импульса;   54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц;   1.2.4 означает, что PWM выход 124 кГц импульса;   Диапазон рабочего цикла: 0 ~ 100%;   Все параметры настройки автоматически сохраняются в чехол выключения питания.     Поворот ручки Управление   HPWM XY1 PWM генератор сигналов выход и рабочий цикл отрегулированы через роторный кодировщик. Его выход меняется вместе со скоростью вращения ручки.   Настройка по умолчанию-регулировка рабочего цикла, короткое нажатие кнопки, пользователь может регулировать выходную частоту.   Длительное нажатие в течение 2 секунд, он может блокировать генератор pwm meter.   Длительное нажатие в течение 5 секунд, пользователь может переключить режим регулировки между нормальным режимом регулировки и режимом тонкой регулировки. Очень удобное управление, автоматическое сохранение параметров, отсутствие потери данных.

  Серийный Порты и разъёмы Связь:   Стандарты связи: 9600 bps   Бит данных: 8   Стоп-бит: 1   Контрольные цифры: нет   Регулятор давления газа: Нет   1. Установите значение частоты ШИМ   "F101": Установите частоту до 101 Гц (001 до 999)   "F1.05": Установите частоту до 1,05 кГц (1,00 ~ 9,99)   "F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9)   "F1.0.5": Установите частоту до 105 кГц (1.0.0 ~ 1.5.0)   Примечание: в режиме тонкой регулировки Максимальная частота составляет 15,0 кГц   2. Установить Рабочий цикл ШИМ   Нормальный регулировки режим:   "DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100)   Например, D050, установите рабочий цикл PWM 50%   Точной настройки режима:   "DX X.X": Установите рабочий цикл ШИМ на X X.X; (0,1 ~ 100)   Например, D20.8, установите рабочий цикл PWM 20.8%   3.Ознакомьтесь с установленных параметров   Отправьте строку «чтение», чтобы прочитать заданные параметры.   4. Изменить режим регулировки   «MODE0»: нормальный режим регулировки   «MODE1»: режим тонкой регулировки   Набор успешно возвращается: вниз;   Не удалось вернуть установку: осень.     Посылка включает в себя:   1 единица x оригинальный ШИМ измеритель импульсного сигнала частоты   2 x по европейскому стандарту по эксплуатации
