Характеристики

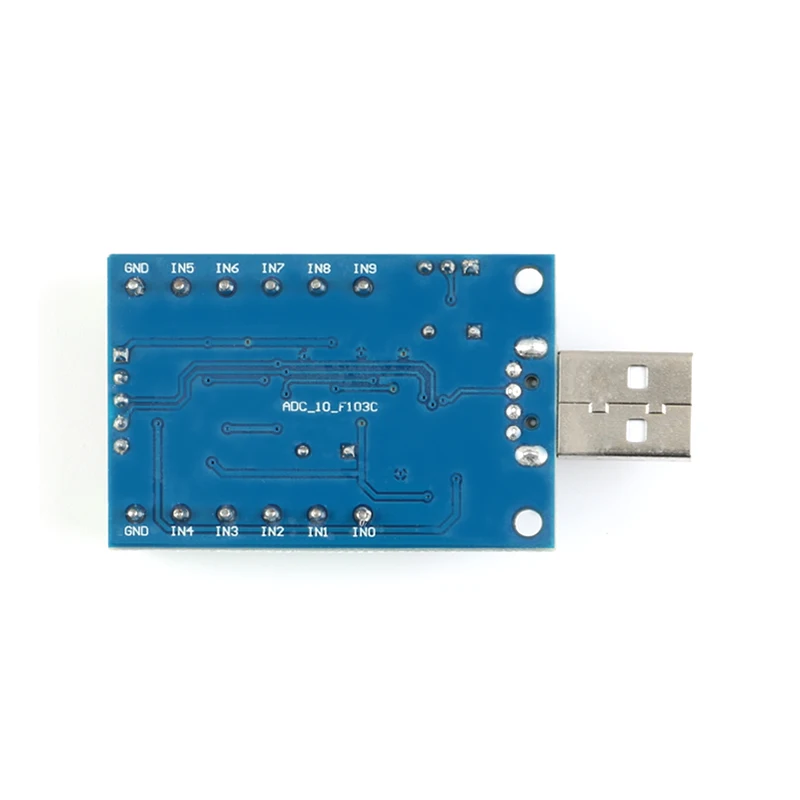

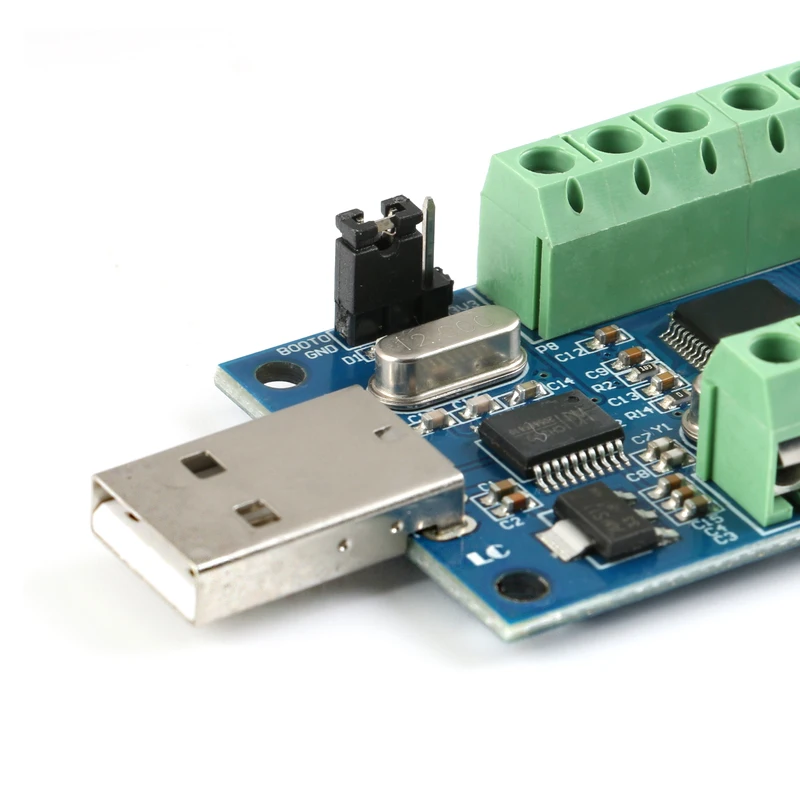

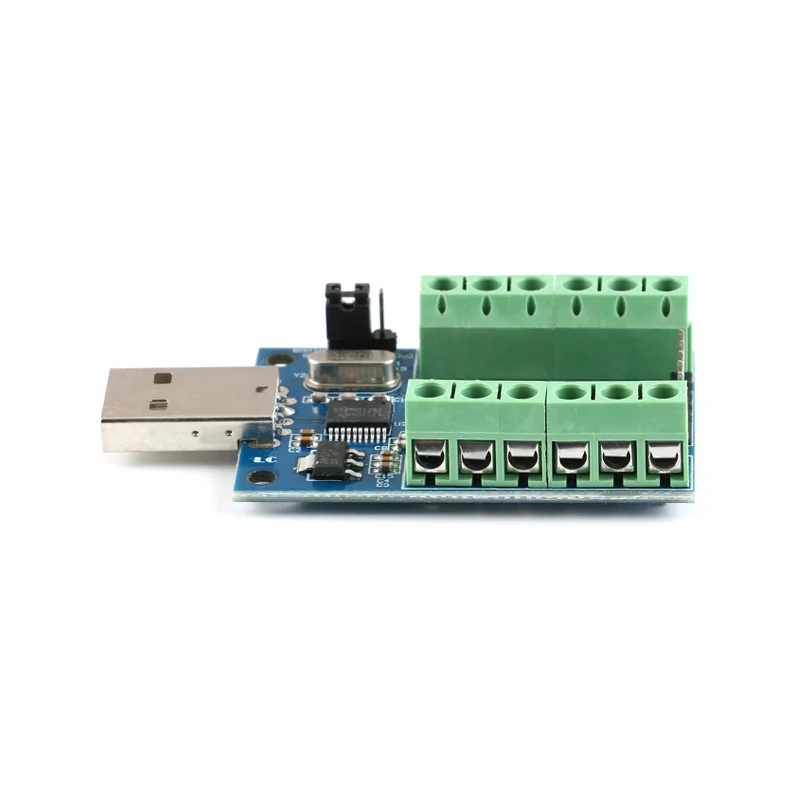

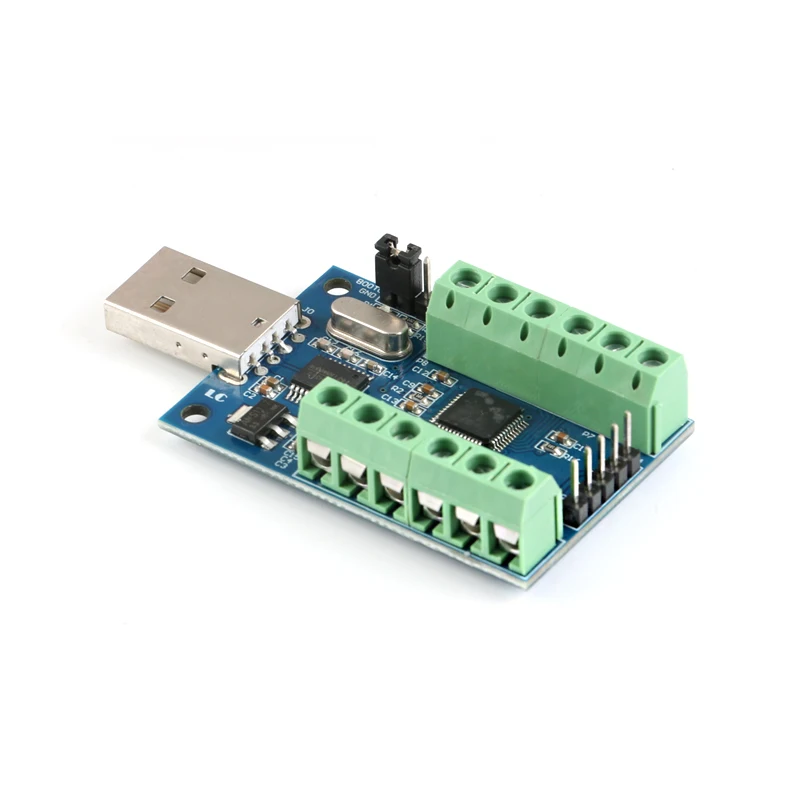

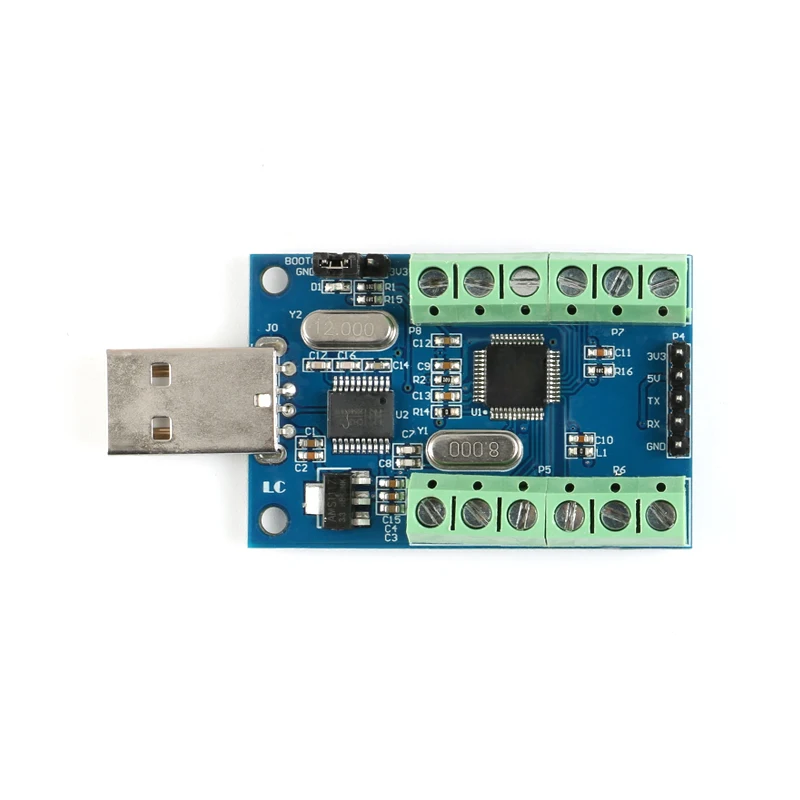

USB интерфейс STM32F103C8T6 10-канальный 12Bit AD дискретирование данных STM32
Описание товара
Характеристики продукта:В 10-канальный модуль АЦП использует внутренние 10-канальный АЦП ресурсы STM32F103 серии как отбор проб, И передает полученные данные выборки во внутреннюю память через STM32, чтобы уменьшить нагрузку на ЦП и повысить стабильность AD выборки. Точность, в то время как встроенный USB к чипу последовательного порта может передавать данные на хост-компьютер.Параметры продукта:Бортовой STM32F103C8T6 мастер-чипБортовой CH340 Серийный порт к чипу USB, легко просматривать результаты AD выборки на ПК через порт USBРезервный интерфейс последовательной связи UART, может быть подключен к MCUАналоговый Входной канал, 10-канальный одиночный входДиапазон входного напряжения выборки: 0 ~ 3,3 ВМощность питающее напряжение: 5V/3,3 VРазрешение: 12 бит (4096)Размер платы: 50*33 ммИнструкции по использованию:![HTB1HqdwasfrK1Rjy0Fmq6xhEXXaG]()
Установите драйвер CH340 с чипом последовательного порта USB, подключите модуль к компьютеру, IN0-IN9 подключен к положительному напряжению выборки, GND подключен к отрицательному напряжению выборки (т. Е. Обычная обработка), откройте помощник последовательной отладки, выберите правильный com-порт и скорость передачи данных (115200), Вы можете просмотреть результаты выборки AD, результат выборки обновляется один раз в 500 мс, клиент может изменить это время на основе исходного кода.В том случае, если вы хотите использовать внешний MCU для того, чтобы получить данные выборки напрямую, вы можете подключить 3,3 V, RX, TX и GND MCU для 3,3 V, TX RX, И GND модуля. Конечно, это нормально, чтобы поставить модуль с 5 В. Протокол передачи данных можно найти, взглянув на исходный код.Если клиент хочет изменить исходный код, перепрограммируйте программу.Метод выглядит следующим образом: вставьте модуль в usb-порт компьютера, вставьте колпачок перемычки в модуль в конец 3V3 (обратите внимание, что он должен быть подключен обратно к GND после завершения программирования), откройте флимку программного обеспечения программирования, откройте файл hex, Установите номер порта и волну. Для соответствующих параметров, таких как специальная скорость, нажмите «начать программирование», затем используйте пинцет для зажима двух концов конденсатора C9 (эквивалент сброса).
Установите драйвер CH340 с чипом последовательного порта USB, подключите модуль к компьютеру, IN0-IN9 подключен к положительному напряжению выборки, GND подключен к отрицательному напряжению выборки (т. Е. Обычная обработка), откройте помощник последовательной отладки, выберите правильный com-порт и скорость передачи данных (115200), Вы можете просмотреть результаты выборки AD, результат выборки обновляется один раз в 500 мс, клиент может изменить это время на основе исходного кода.В том случае, если вы хотите использовать внешний MCU для того, чтобы получить данные выборки напрямую, вы можете подключить 3,3 V, RX, TX и GND MCU для 3,3 V, TX RX, И GND модуля. Конечно, это нормально, чтобы поставить модуль с 5 В. Протокол передачи данных можно найти, взглянув на исходный код.Если клиент хочет изменить исходный код, перепрограммируйте программу.Метод выглядит следующим образом: вставьте модуль в usb-порт компьютера, вставьте колпачок перемычки в модуль в конец 3V3 (обратите внимание, что он должен быть подключен обратно к GND после завершения программирования), откройте флимку программного обеспечения программирования, откройте файл hex, Установите номер порта и волну. Для соответствующих параметров, таких как специальная скорость, нажмите «начать программирование», затем используйте пинцет для зажима двух концов конденсатора C9 (эквивалент сброса).
Схема:
Предостережение:
Входные клеммы напряжения выборки IN0-IN9 могут быть подключены или только частично подключены. Когда определенный канал не имеет входного напряжения выборки, выход канала является случайным значением, и неиспользованный порт также может быть изменен сам по себе как обычный порт ввода/вывода. Напряжение б/у не должна превышать 3,3 V, в противном случае, есть вероятность повреждения чипа.
