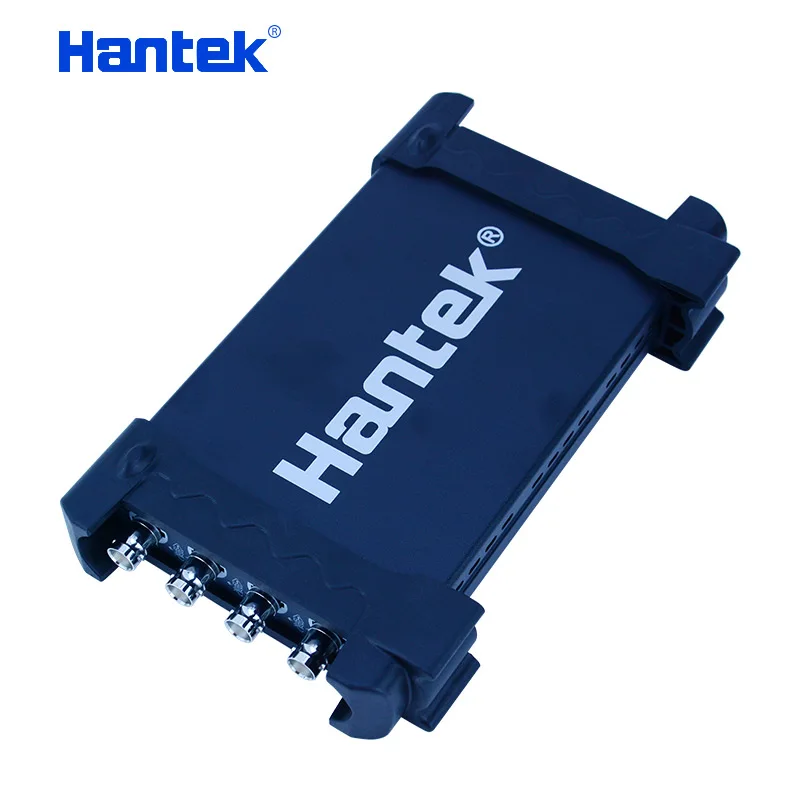

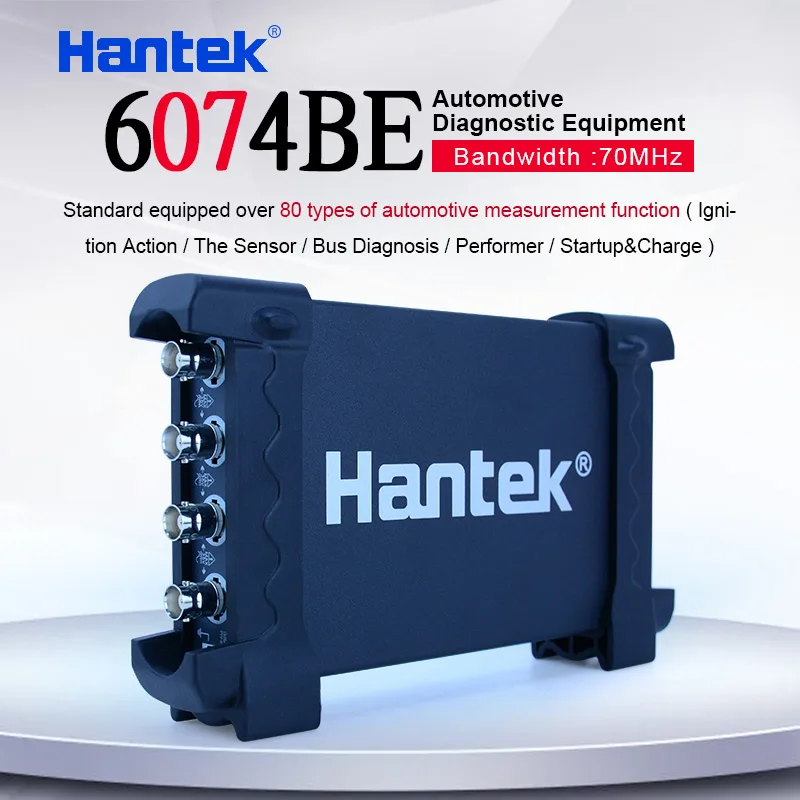

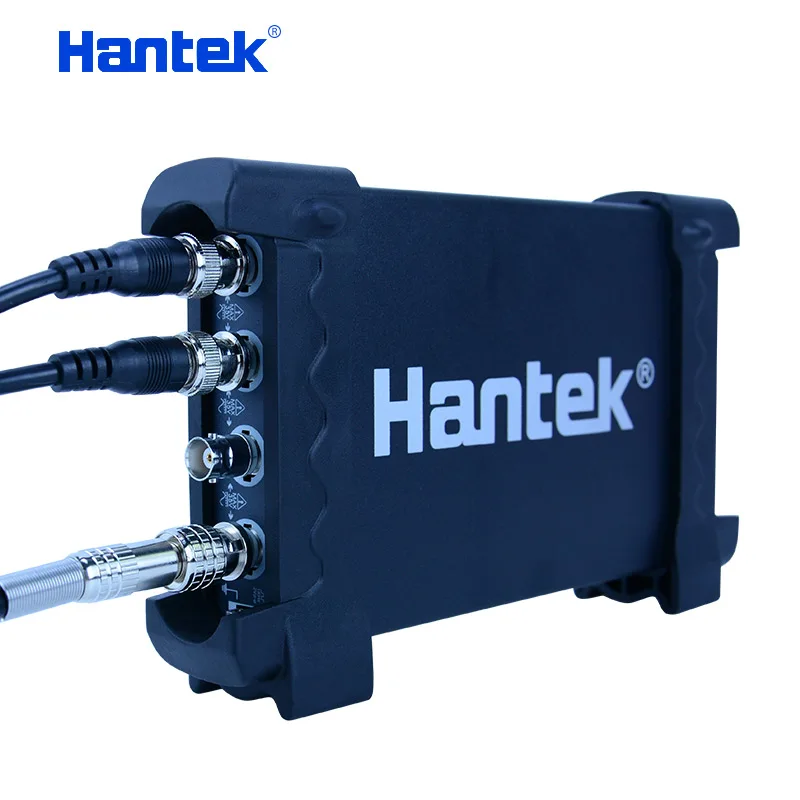

Hantek 6074BE серия Kit I 4CH 70 МГц автомобильное диагностическое оборудование действие зажигания/датчик/Диагностика автобуса/исполнитель/Запуск

Hantek6074BE

Стандарт оснащен более чем 80 типами автомобильных измерительных функций (действие зажигания/датчик/Диагностика автобуса/исполнитель/запуск и зарядка); Интерфейс USB 2,0 подключи и работай, и нет необходимости в дополнительном источнике питания; поддержка планшетного ПК; Поддержка WIN10/WIN8/WIN7 и т. Д. бесплатное программное обеспечение постоянно обновляется, высокая производительность; Поддержка USBXI, простота в эксплуатации. 4 изолированных канала осциллографа, 1 gsa/s частота дискретизации в реальном времени, 2 мВ-10 В/DIV Высокая Входная чувствительность и большой входной диапазон, 70 МГц высокая полоса пропускания, малый размер, легко носить с собой. Динамическое отслеживание курсора, запись сигнала и функция воспроизведения.

Особенности

1. стандартный оснащены более 80 видов автомобильных функции измерения; первый диагноз: впускной коллектор вакуум зажигание, бензиновые испарения регулировки клапана вакуумный зажигания, простое зажигание выхлопа, начиная с зажигание выхлопа; зажигания: начальной и средней школы; датчика: расходомер воздуха, распределительный вал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки; Диагностика шины: можно проверить данные шины, целостность сигнала CAN-шины, CAN bus LH долгое время приобретения, LIN bus; Performer: бензин/дизель

2. Подходит для портативных компьютеров, настольных ПК и подходит для использования на мобильных телефонах и деловых поездок. Поддержка WIN10/WIN8/WIN7 и т. Д.

3. USB 2,0 интерфейс подключи и работай, и не нужен дополнительный источник питания;

4. Отличная функция, более 20 видов автоматической функции измерения, функция проверки пропуска/сбоя. Находчивая функция триггера, динамическое отслеживание курсора, запись сигнала и функция воспроизведения.

5. Хороший Механический дизайн с небольшим размером, который легко носить с собой. Внешний корпус изготовлен из того же материала, что и анодированный алюминий для iPad. Он обладает большой термостойкостью и абразивной стойкостью с красивым внешним видом. Твердость поверхности алюминиевого сплава значительно улучшается.

6. 4 изолированных канала осциллографа, 1 gsa/s частота дискретизации в реальном времени, 2 мВ-10 В/DIV Высокая Входная чувствительность и большой входной диапазон, 70 МГц высокая полоса пропускания,

7. Данные формы сигнала могут быть выведены в EXCEL, BMP, JPG.

8. Усреднение формы волны, последующее свечение,Легкое управление, обратное, добавление, вычитание, размножение, разделение, X-Y дисплей.

9. Анализатор спектра FFT

10. Один компьютер может подключаться к нескольким осциллографам, легко увеличить номер канала.

11. Предоставление вторичной библиотеки развития DLL; предоставление примера разработки Labview \ VB \ VC \ QT


Технические характеристики

Модель

Hantek6074BE

Пропускная способность

70 МГц

Автомобильный измерение по функции

Впускной коллектор вакуум и зажигание, бензиновые пары регулирующий клапан вакуум и зажигание, холостое зажигание выхлопа, пусковое зажигание выхлопа;

Сенсор: расходомер воздуха, распределительный вал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки;

Проверка данных CAN bus, целостность сигнала CAN bus, долгосрочное приобретение CAN bus LH, LIN bus;

Исполнитель: бензин/дизель;

Стартер и зарядный схемы

Канал

4 CH

Частота выборки в реальном времени

1GSa/s

Объем памяти

64 K

Время Основание точность

+/-50ppm

Временной диапазон развёртки

2ns/div-1000s/div (1-2-4 последовательности)

Входной импеданс

1M25pF

Входная чувствительность

2МВ/див10в/Див

Разрешение по вертикали

8Bit

Вертикальное смещение диапазон

2 мВ ~ 10 В/div @ x1 зонд; 20 мВ ~ 100 в/div @ x10 зонд
200 мВ ~ 1000 В/div @ x100 зонд; 2 В ~ 10000 в/div @ x1000 зонд

DC усиления точность

+/-3%

Пропускная способность

20 МГц

Режим запуска

Edge, Pulse, Video, Alternative

Источник запуска

CH1, CH2, CH3, CH4

Сигналов процесса

+,-, X,÷, БПФ, инвертировать

Курсоры измерения

Крест, Трассировка, горизонтальный, вертикальный

Автоматическое измерение

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Объем

175 мм * 105 мм * 25 мм

Вес

0,9 кг

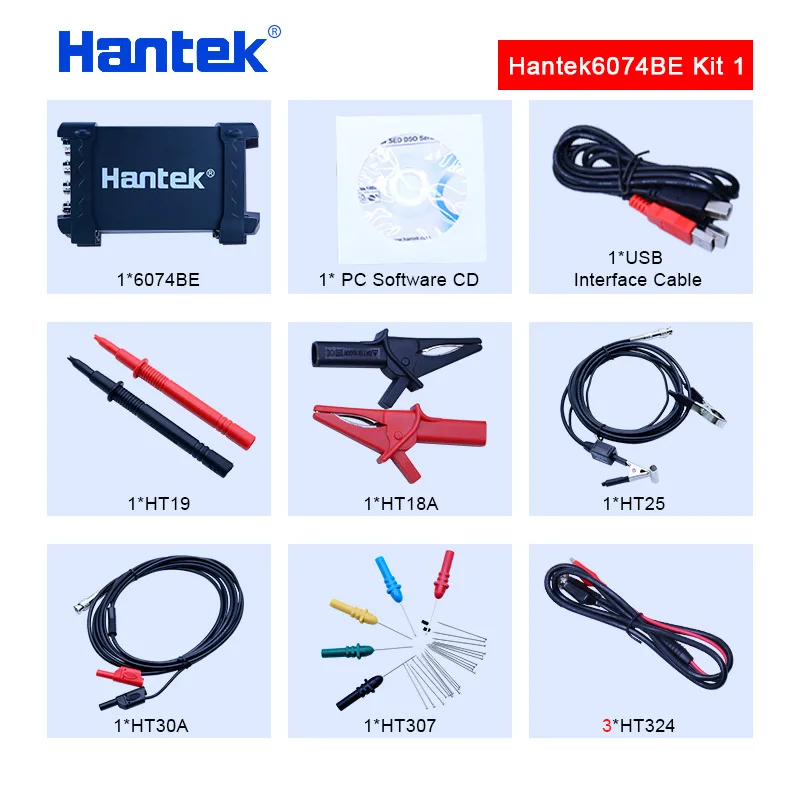

Аксессуар

2 пассивных зонда, 2 Зажим Аллигатор линии
