100% оригинальный генератор сигналов JDS2900 30 МГц DDS произвольная форма измеритель

30 МГц полный генератор сигналов с ЧПУ двухканальный DDS функция произвольной формы импульсный источник сигнала Частотный метр JDS2900

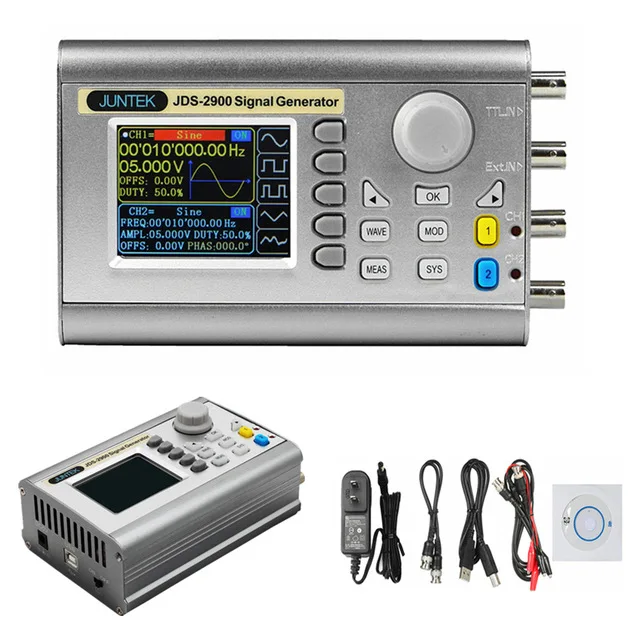

JDS2900 цифровой двухканальный DDS функция генератор сигналов произвольной формы, с небольшим размером, легко носить с собой, хорошая стабильность и другие характеристики, два канала полностью независимы, все параметры могут быть выполнены одновременно; может выводить функциональный сигнал, импульсный сигнал, сигналы, Цифровые сигналы и пользовательские сигналы произвольной формы, и имеет функцию счетчика и измерения сигнала; Использование крупномасштабных интегральных схем FPGA, высокоскоростные микропроцессоры MCU и Высокоточный осциллятор в качестве основы внутренних цепей, сигнал более стабильный. Технология SMT может значительно улучшить защиту от помех и срок службы инструмента; Электронные инженеры, электронные лаборатории, научно-исследовательские учреждения и электронные энтузиасты, достойные оборудования.

Особенности:

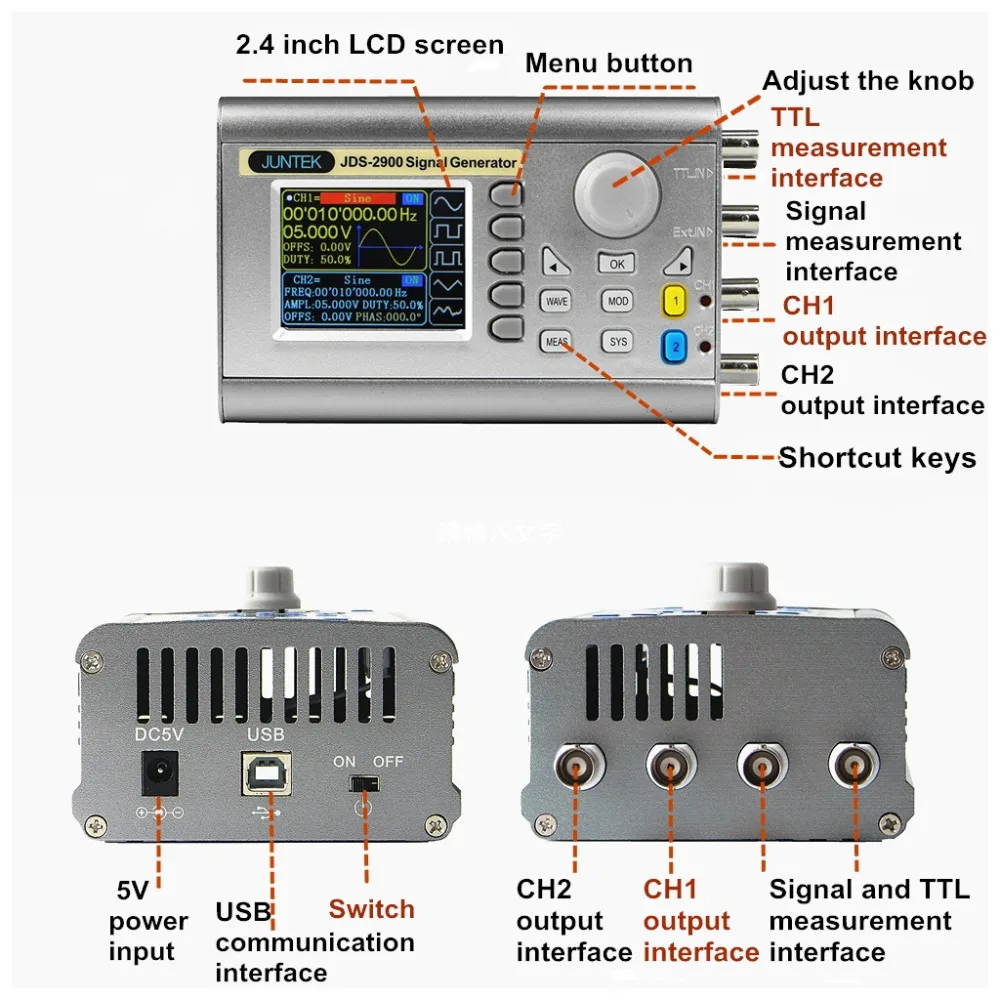

1, принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, возможность воспроизводить шаблоны пользовательской формы волны.

2. С использованием технологии прямого цифрового синтеза DDS для получения точного, стабильного и низкого искажения выходного сигнала.

3, Макс. Выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/40 МГц/50 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.

4, полностью независимый выход с двумя каналами, синхронизация работы и регулируемая фаза.

5, отличное улучшение для производительности квадратных волн, диапазон квадратных частот до to15MHzwith без искажений.

6,60 групп функций хранения произвольных волн, глубина памяти каждой группы is2048 * 14 бит.

7, высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.

8, высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.

9, рабочий цикл каждого канала может быть скорректирован независимо 0,1%-99.9%, регулирующее разрешение 0.1%.

10, ширина импульсного импульса и время импульсного цикла точно регулируются, регулировка диапазона 30nS-4000S

11. Особенности сканирования: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Сортировка, обратная и круглая направленность развертки.

12, с функцией импульсного импульса, позволяют выходу блока 1 ~ 1048575 произвольных импульсных поездов.

13. Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.

14-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.

15, с функцией цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.

16. Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.

17. Функция счетчика: с режимами соединения постоянного и переменного тока.

18, функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на

Выход из прибора.

19. Функция связи: ПК может использоваться для управления прибором.

20, с защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60s при нагрузке короткого замыкания.

Частотная характеристика

JDS2900-15M

JDS2900-30M

JDS2900-40M

JDS2900-50M

JDS2900-60M

Синусоидальный Частотный диапазон

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Квадратный Частотный диапазон

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

Треугольный Частотный диапазон

Частотный диапазон импульсов

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

TTL Цифровой частотный диапазон

Частотный диапазон произвольной волны

Квадратное время подъема

≤ 25 нс

≤ 20 нс

≤ 15 нс

≤ 15 нс

≤ 15 нс

Диапазон регулировки ширины импульса

150nS-4000S

60nS-4000S

40nS-4000S

30nS-4000S

30nS-4000S

Разрешение частоты Mininum

0.01µгц (0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3h

Характеристика формы волны

Форма волны

Синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Cink pulse, Lorentz Pulse и 60 видов пользовательских сигналов.

Вертикальное разрешение формы волны

14 бит

Частота дискретизации формы волны

266MSa/s

Длина волны

2048 точек

Синус

Гармоническое подавление

≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)

Полное гармоническое искажение

<0.8%(20 Гц ~ 20 кГц, 0dBm)

Квадратный и импульсный

Overshoot (квадрат)

≤ 5%

Диапазон рабочего цикла (пульс)

0.1% ~ 99.9%

Рампа волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Характеристики выхода

Амплитудный диапазон

Частота вращения ≤ 10 МГц

10 МГц <частота ≤ 30 МГц

Частота> 30 МГц

0Vpp ~ 20Vpp

0Vpp ~ 10Vpp

0Vpp ~ 5Vpp

Разрешение амплитуды

1МВ

Амплитудная стабильность

± 0.5%/5 ч

Амплитудная плоскостность

± 5%(<10 МГц); ± 10%(>10 МГц)

Сигнал на выходе

Выходное сопротивление

50Ω ± 10% (Типичный)

Защита

Короткое замыкание 60S не будет повреждено

Смещение постоянного тока

Диапазон офсетной регулировки

Выходная амплитуда> 2 в

0,2 V <Выход amplitude≤ 2В

0 <Выход amplitude≤ 0,2 V

-9,99 V ~ 9,99 V

-2,5 V ~ 2,5 V

-0,25 V ~ 0,25 V

Офсетное разрешение

0,01 V

Фазовая характеристика

Диапазон регулировки фаз

0 ~ 359.9o

Разрешение фазы

0.1o

TTL/COMS выход

Низкий уровень

<0,3 в

Высокий уровень

1 В ~ 10 в

Повышение уровня/осеннее время

≤ 20 нс

Функция внешнего измерения

Функция счетчика частоты

Диапазон измерения частоты

1 Гц ~ 100 МГц

Измерение

Время ворот непрерывно регулируется между 0,01 S ~ 10s

Функция счетчика

Счетная область

0-4294967295

Комбинированный режим

2 вида режимов соединения, DC и AC

Режим подсчета

Ручная работа

Диапазон напряжения входного сигнала

2Vpp ~ 20Vpp

Измерение ширины импульса

0.01us (разрешение), 20s (максимальное время измерения)

Измерение периода

0.01us (разрешение), 20s (максимальное время измерения)

Функция развертки

Канал развертки

CH1 или CH2

Тип развертки

Линейная развертка, бревенчатая развертка

Время подметания

0,1 s ~ 999,9 s

Диапазон установки

Произвольно устанавливается между точкой запуска и точкой остановки

Направление развертки

Вперед, назад и круглый ход

Общие технические параметры

Дисплей

Тип дисплея

2,4 дюймов TFT цветной ЖК-дисплей

Хранение и загрузка

Количество

100 групп

Расположение

От 00 до 99 (извлечение данных о месте 00 по умолчанию)

Произвольная волна

Количество

От 1 до 60, всего 60 групп (по умолчанию 15 групп)

Интерфейс

Режим интерфейса

USB к последовательному интерфейсу

Интерфейс расширения-

Существует последовательный интерфейс режима уровня TTL, чтобы быть удобным для вторичной разработки.

Скорость связи

Стандарт 115200bps

Протокол связи

Принять режим командной строки, открытый протокол

Источник питания

Диапазон напряжения

DC5V ± 0,5 V

Производственный процесс

Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы

Предупреждение ющий тон

Пользователь может установить или выключить

Рабочие характеристики

Полная кнопка работы, ручка непрерывной регулировки

Условия окружающей среды

Температура: 0 ~ 40 oC Влажность:<80%

Вес

800 г

Размер

146*96*56 мм
