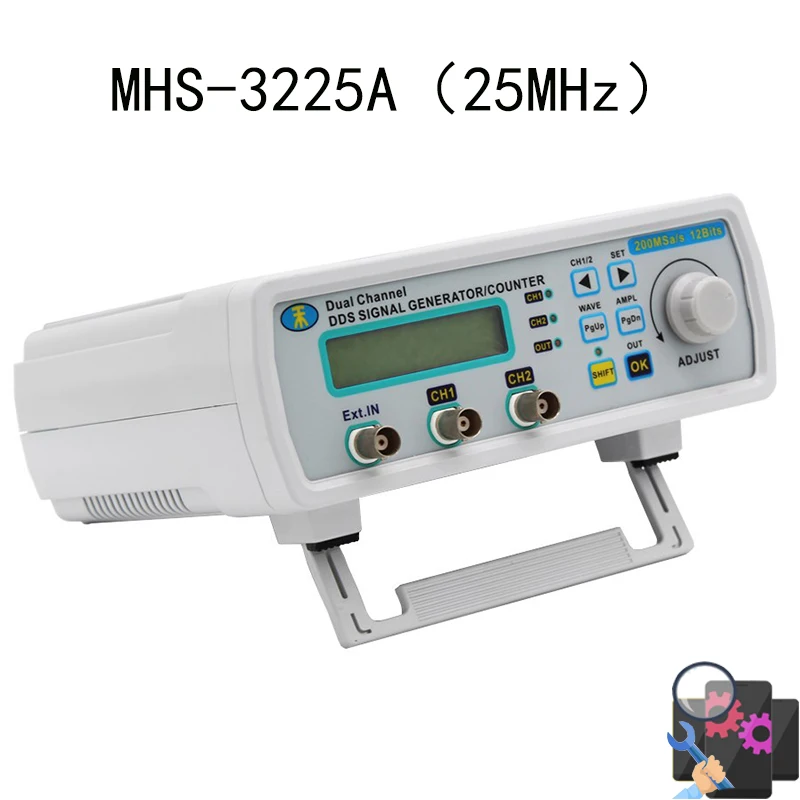

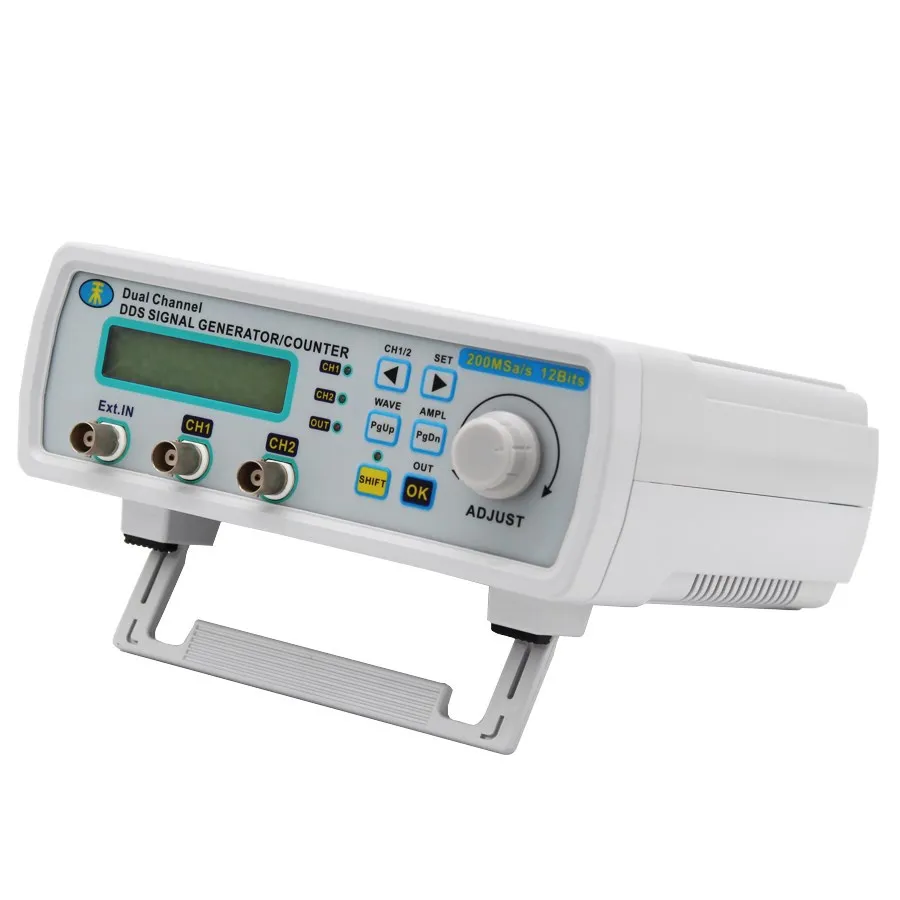

MHS-3200 добавляет генератор сигналов является экономически эффективным многофункциональным генератором сигналов, продукт, запущенный Minghe Electronics в 2015.аппарате принимает крупномасштабные интегральные схемы FPGA и высокоскоростные микропроцессоры MCU. Внутренняя схема использует технологию поверхностного монтажа, которая значительно улучшает защиту от помех и срок службы инструмента. Интерфейс дисплея использует жидкокристаллический дисплей LC1602 и разделен на две линии дисплея. Верхняя линия показывает частоту тока. Следующая линия показывает другие переменные параметры или функции. Этот инструмент имеет большие преимущества в генерации сигнала, сканировании формы волны, измерении параметров и применении. Это идеальное испытательное и измерительное оборудование для электронных инженеров, электронных лабораторий, производственных линий и обучения, научных исследований. Основные особенности инструмента описаны ниже:

1. Хорошее качество сигнала

Наша модель может выводить небольшой сигнал 15mVpp как минимум и может достичь ступенчатого значения 1mVpp как минимум.

2. Различные формы волны

Может выводить синусоидальную волну, квадратную волну, треугольную волну, восходящую волну зуба, падающую волну зуба и 4 канала TTL сигнала, может выводить синусоидальную волну, квадратную волну, треугольную волну, подъемную волну зуба, КАПЕЛЬНАЯ Пила зубная волна и 4 канала пилообразного сигнала.

3. Различные функции измерения

Он имеет пять единиц измерения, таких как частота измерения, цикл, ширина положительного импульса, ширина отрицательного импульса и отношение занятого воздуха. В том числе, частота измерения могут выбрать четыре разных ворота раза (10 секунд, 1, во-вторых, 0,1 секунд, и 0,01 секунд), чтобы сбалансировать скорость измерения с Дискретность. Есть также 10 бит 10 цифр счетчик.

4. Точная регулировка амплитуды

Сигнал двух каналов этой машины оснащен прецизионным аттенюатором, более точный выход небольшого сигнала, а разрешение регулировки достигает 1 мВ под минимальным выходным сигналом. Этот параметр превзошел настольную машину с ценой более тысячи юаней ..

5. Более гибкий

Оба канала могут реализовывать линейную частоту развертки и время логарифмической развертки.

6. Функция синхронного отслеживания является гибкой и изменчивой

Два канала этой машины могут осуществлять многоканальную синхронизацию. После включения отслеживания частота CH2 полностью синхронизируется с CH1, а разница в фазе регулируется. Кроме того, синхронное отслеживание амплитуды или коэффициента мощности может быть гибко установлено по мере необходимости.

7. Безопасный источник питания с защитой от перенапряжения

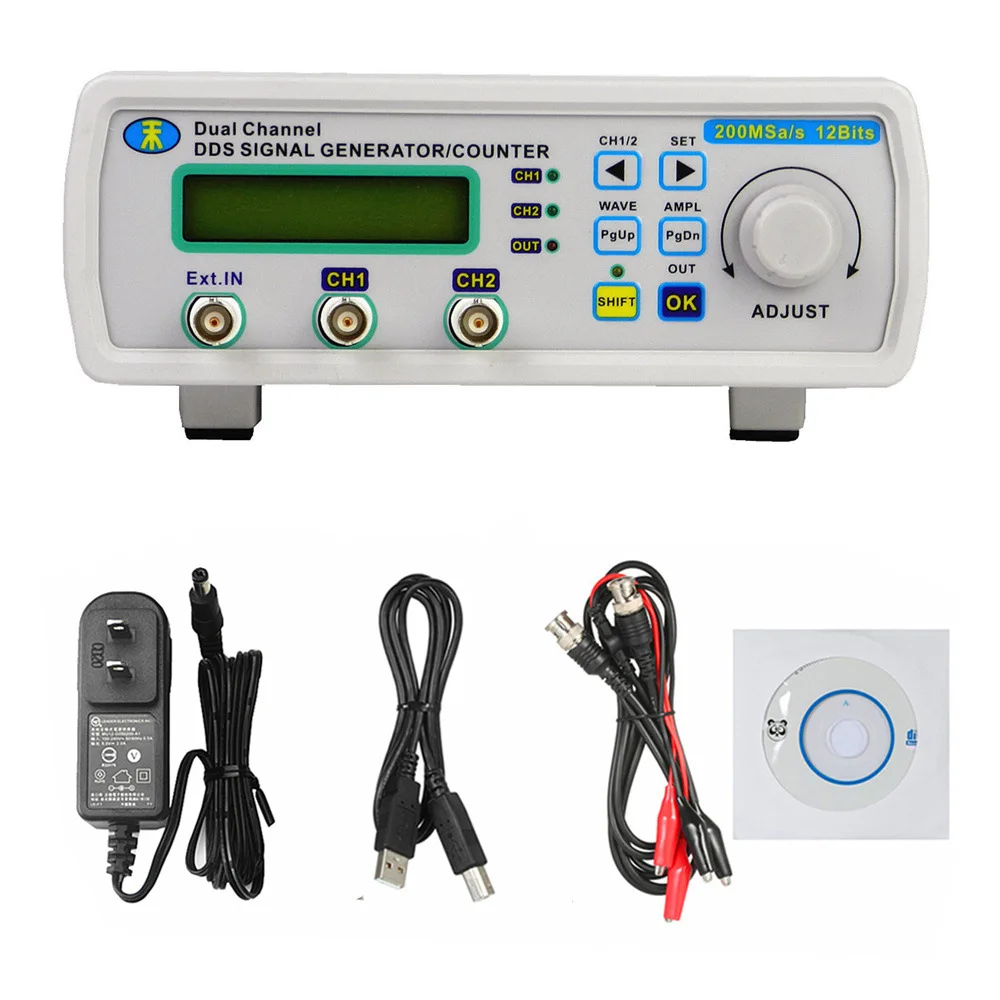

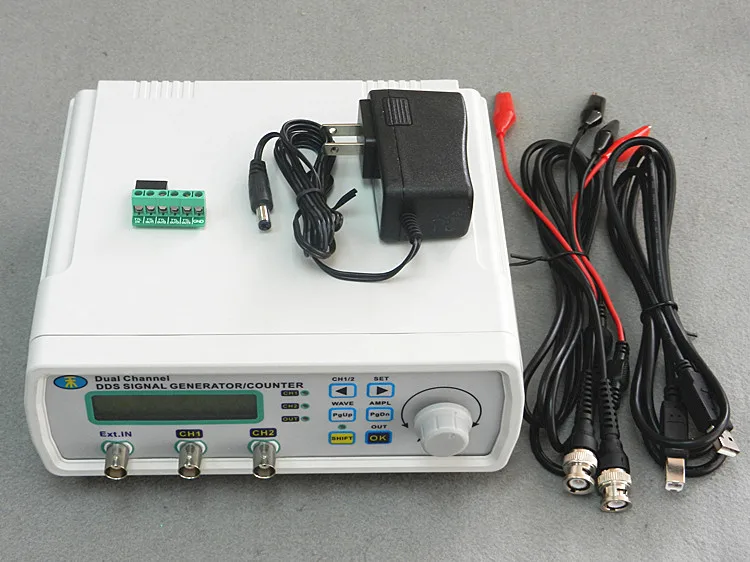

Постоянного тока в 5V1A источника питания адаптер используется для этой машины, и выходной интерфейс-это 5,5-2 .1 стандарт резьбового соединения. Однако, учитывая, что у пользователя могут быть адаптеры для других напряжений, таких как 12 В, 24 В и т. д., есть возможность интерполяции. Эта машина имеет встроенную схему защиты источника питания. Вставляя адаптеры без-5 в (до 50 в), машина автоматически защищает от работы.

8. Мощная коммуникационная функция

Машина имеет интерфейс USB, может быть подключена к компьютеру для управления всеми параметрами машины, и обеспечивает программное обеспечение ПК для общения и рисования любой волны, протокол связи раскрывается, И вторичное развитие облегчается.

9. Расположение интерфейса является разумным

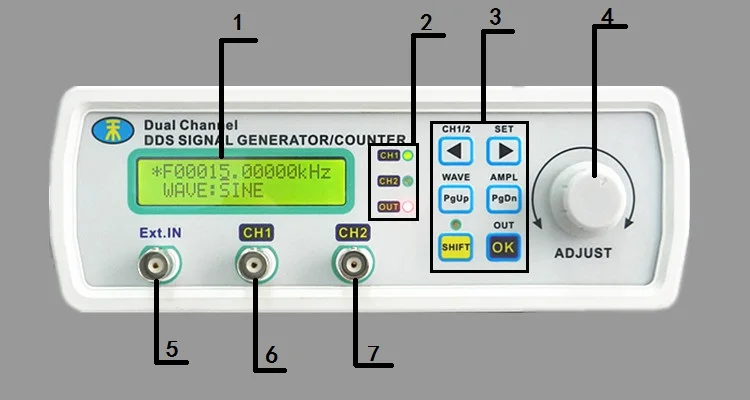

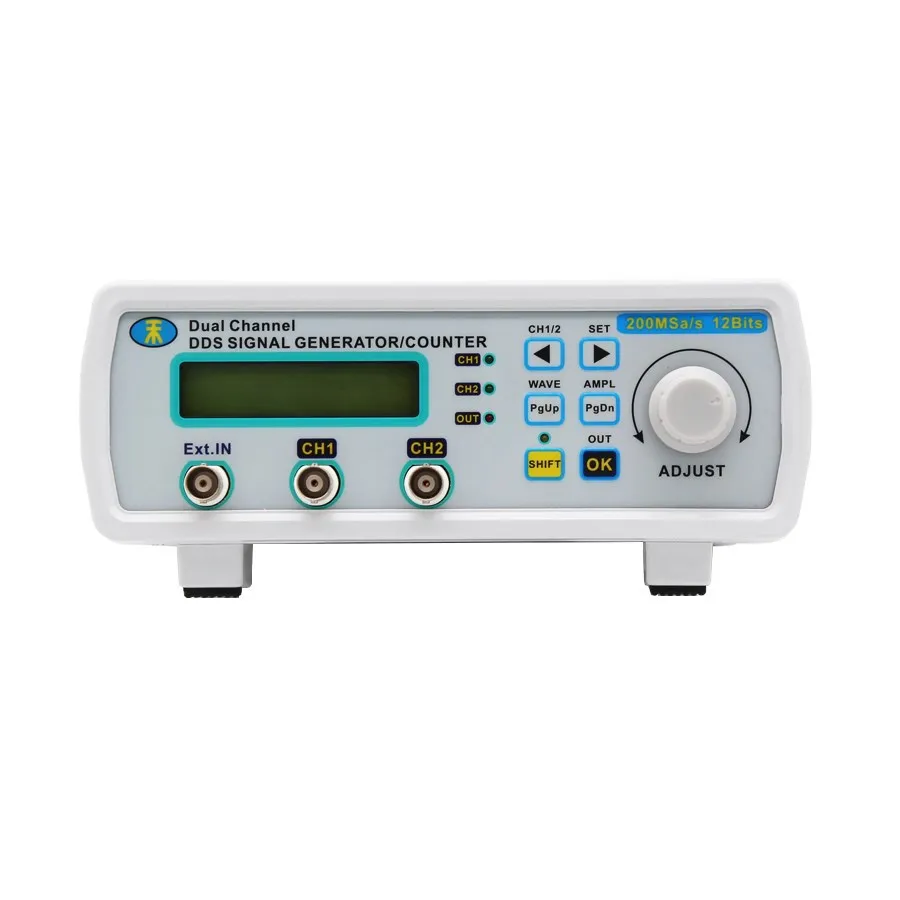

Эта машина имеет небольшой размер, расположение интерфейса очень разумно, сигнальные выводы находятся под левым ЖК-экраном, а кнопки и ручки расположены справа, таким образом, когда пользователь подключается к сигнальному кабелю, рабочие ручки и кнопки не будут мешать, С кнопками переключения, а также кнопками вверх и вниз, поворачивающимися на странице, вы можете гибко установить необходимые вам функции.

10. Гибкий загрузочный накопитель

Функция этого источника сигнала слишком богата, пользователи используют этот процесс, если вам нужна функция, может потребоваться частое нажатие клавиши подкачки, машина имеет функцию быстрого хранения, то есть, длительное нажатие кнопки SHIFT более 2 секунд, вы можете поместить текущее хранилище интерфейса функции, И в следующий раз, когда загрузка будет автоматически настроена на текущие настройки, например, вы должны позволить ЖК-дисплею ниже амплитуды дисплея по умолчанию, тогда вы можете долго нажимать SHIFT, В следующий раз вы запомните, что значительно облегчит маневренность пользователя.

11. Дополнительный модуль питания

Максимальное напряжение этого машинного выходного сигнала является пиковым пиком 15 В, ток находится в пределах 50 мА, амплитуда этого сигнала не очень велика, но может удовлетворить Общие требования, для того, чтобы решить некоторые потребности более крупных и текущих приложений, наш продукт может быть выбран модуль усилителя, Таким образом, что выходная амплитуда достигла 30Vpp, ток до 1 А, соответствующий суффикс модели машины изменяется от A до P, чтобы указать разницу.

1. Использование технологии прямого цифрового синтеза (DDS), FPGA дизайн, ультра-Низкое энергопотребление;

2, двухканальный выход, может работать синхронно, разница в фазе может быть скорректирована;

3, с максимальной частотой линейной развертки до 500 секунд и функцией логарифмической развертки;

4. Имеет синусоидальную волну, треугольную волну, квадратную волну, восходящую волну, нисходящую волну, импульсную волну с регулируемым коэффициентом мощности и другие основные формы сигналов.

5, с M0 ~ M9 имеет 10 наборов битов для хранения параметров, которые автоматически выводят данные M0 на загрузку.

6. Ниже 15 МГц, максимальная амплитуда составляет 15 VP ≤ p, максимальная амплитуда составляет более 12 МГц, а максимальная амплитуда-8 VP ≤ p.

7, Встроенный точный-20 дб аттенюатор, амплитудное разрешение минимум до 1 мВ;

8, с-120% ~ 120% смещения постоянного тока;

9. Регулировка коэффициента мощности импульсной волны является точной до 0.1%;

10, TTL выход с 4 переменными фазами различия;

11. Источник питания постоянного тока 5 В и имеет цепь защиты от перенапряжения, входной порт питания, применяемый к напряжению в пределах 50 В, не будет сжигать инструмент.

12, с измерением частоты, измерением цикла, измерением ширины положительного и отрицательного импульса, измерением рабочего цикла и счетными функциями;

13, опционально четыре частоты времени ворота, чтобы достичь баланса между скоростью и точностью;

14, все параметры могут быть завершены внутренней программой калибровки;

15, сильные коммуникационные возможности, полностью открытые протоколы связи, делают вторичное развитие очень простым;

16. После подключения к ПК, можно использовать компьютер для управления прибором,

Двухканальный одновременный выход 15 кГц, пик 5Vp-p Синусоидальная волна

Двухканальный одновременный выход 15 кГц, пик 5Vp-p квадратная волна

Двухканальный одновременный выход 15 кГц, пиковый пик 5Vp-p треугольной волны

CH2 выход канала 15 кГц пиковый пик 15Vp-p Синусоидальная волна

Синусоидальные волны с пиковым значением 0,015vp-p 15 кГц в канале CH2 (то есть 15 мВ)

CH2 выход канала 15 кГц пиковый пик 0,016vp-p (то есть 16 мВ) Синусоидальная волна, ступенчатое значение может сделать 1МВ, довольно точно!

CH2 Выходная Синусоидальная волна с пиком 15 кГц и пиком 0,018 Vp-p (18 мВ)

CH1 выход канала 100 кГц пик 10Vp-p Синусоидальная волна

Синусоидальные волны с пиком 1 МГц пик 10Vp-p выход от Канала CH1

Синусоидальные волны с пиком 6 МГц пик 10Vp-p выход от Канала CH1

Канал CH1 выводит синусоидальную волну с пиковым-пиковым значением 8Vp-p на частоте 12 МГц

CH1 выход канала 20 МГц Синусоидальная волна с пиковым-пиковым значением 5Vp-p

Синусоидальные волны с пиком 25 МГц пик 5Vp-p выход от Канала CH1

Наша погрешность сигнала может быть + 120% & nbsp;~ -120% регулировки, графический смещение вперед 100%

Значок прямого смещения 120% синусоида

Наши прямоугольную волну заполнение коэффициент 0,1% до 99,9% регулируемая.

Разница в фазах между нашими двумя каналами может быть скорректирована на 0-359 градусов, и показаны две синусоидальные волны с фазой разницы в 180 градусов.

Показаны два набора квадратных волн с разницей в фазе 180 градусов.

Функция измерения: Измерьте частоту входного сигнала

Функция счетчика: накопление N периодов входного сигнала

Функция измерения: измерение основной ширины импульса входного квадратного волнового сигнала

Функция измерения: Измерьте отрицательную ширину импульса входного квадратного волнового сигнала

Функция измерения: Измерьте рабочий цикл входного квадратного волнового сигнала

Функция измерения: измерение периода входного сигнала квадратной волны

Четыре волны сигнала TLL могут быть выходными одновременно, а разница в фазе 0 ≤ 359 градусов регулируется.
