Характеристики
Описание товара

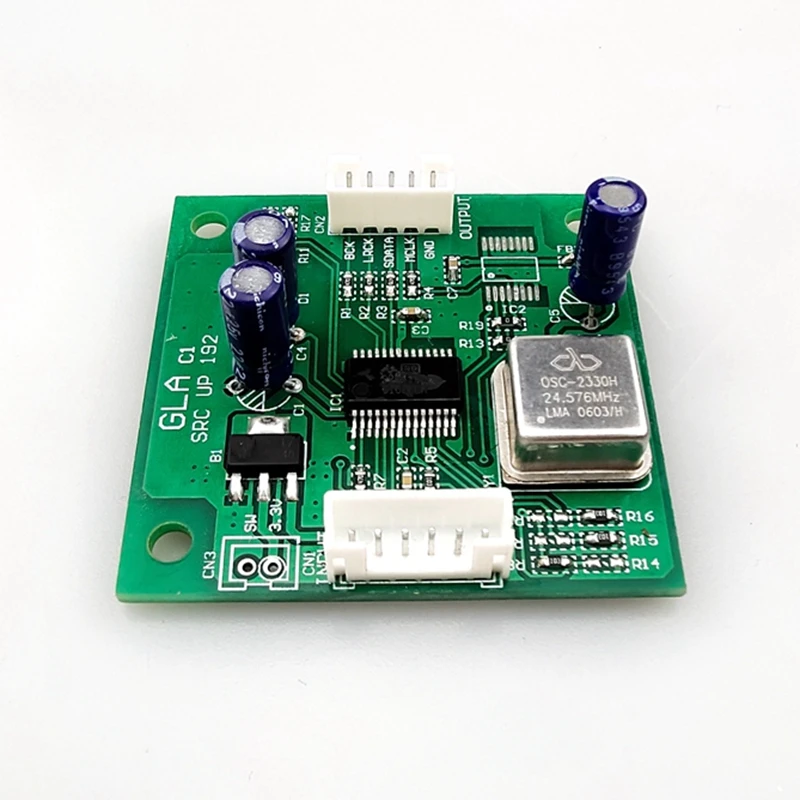

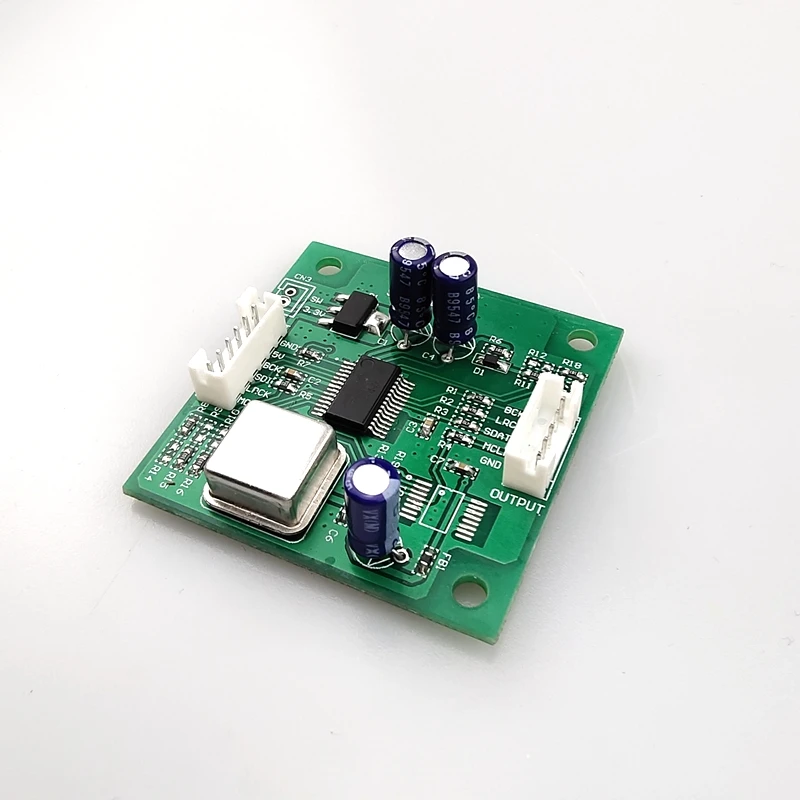

Плата I2S с частотой до 192 к/24 бит для улучшения эффекта декодирования ЦАП
Используя лучший чип SRC4192 в настоящее время, вход IS2 асинхронно повышается до 192K частоты дискретизации, 24-битного выхода данных, а максимальная частота дискретизации-212 кГц.
Динамический диапазон: 144 дБ (вход-60 дбф,BW = 20 Гц до FS/2, взвешивание)
THD + N:-140 дБ (относительный вход 0 дбф, BW = 20 Гц до FS/2)
Через изменение сопротивления, поддержка формата ввода-вывода: I2S, выравнивание влево, выравнивание вправо, режим TDM
Формат ввода по умолчанию- - - I2S
Формат вывода по умолчанию-I2S 192 кГц/24 бит
Вопросы, требующие внимания:
1. Эта плата подходит только для ввода уровня CMOS, а не для ввода уровня TTL. Простой метод оценки заключается в измерении напряжения на ножке выходного сигнала мультиметром, когда он не подключен к данной плате. Если он составляет около 1,6 вольт, то подойдет. В противном случае он не сможет использовать около 2,5 В. В противном случае он сожжет чип и неправильно сожжет чип.
2. ЦАП, использующий этот продукт, должен поддерживать декодирование 192K/24 бит, иначе его нельзя использовать. Если вы не понимаете, пожалуйста, обратитесь к Руководству по микросхеме.
3. Есть определенный риск при переоборудовании. Только с электронной основы мы можем начать. Наш магазин не несет ответственности за любые повреждения в процессе переоборудования.

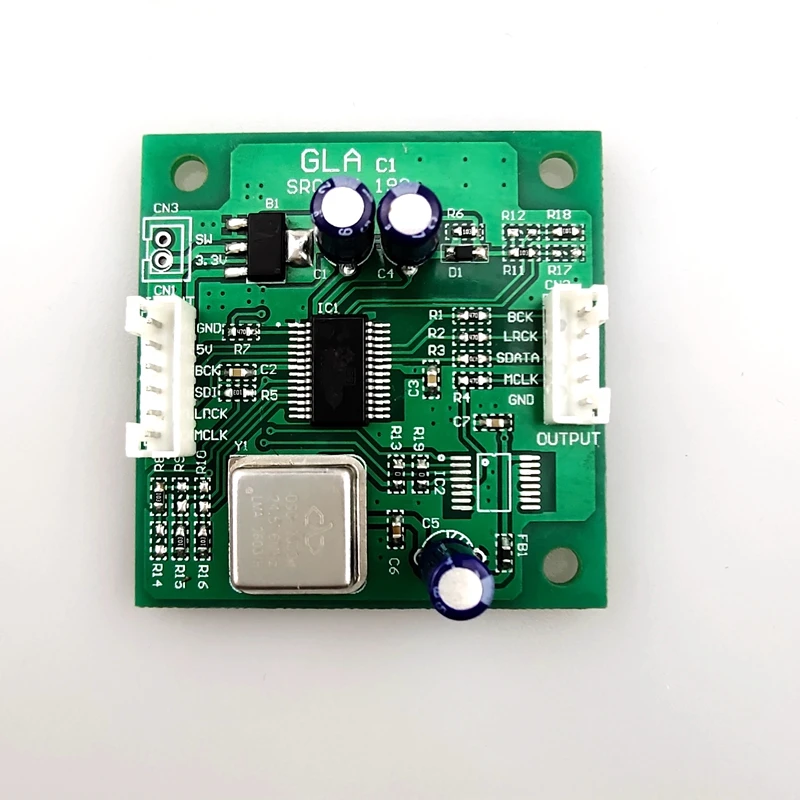

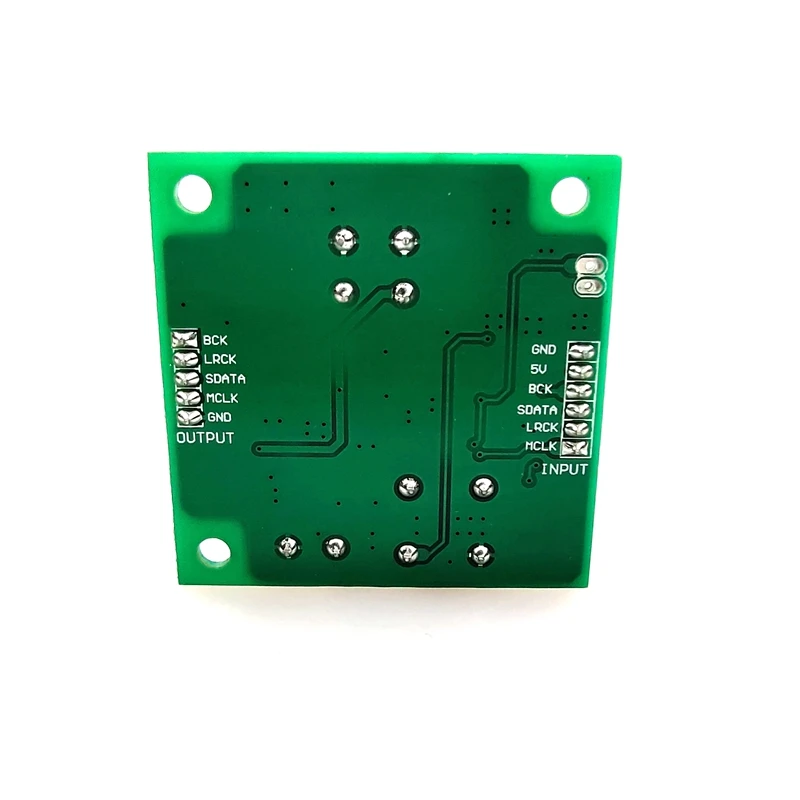

Описание интерфейса:
CN1 Описание входного сигнала гнезда сигнала, отмечено на плате
GND - ----- заземление
5 в- - -подключите источник питания 5 В, необходимо подавать напряжение от 5 В до 12 В для нормальной работы.
BCK - ----- вход для часов
SDI - ----- ввод данных SDATA
LRCK - ----- левый и правый вход часов
MCLK - --- основной вход часов (эта нога не может быть подключена)
Пояснение к выходному разъему выходного сигнала CN2
BCK - ----- часовой выход бит
LRCK - --------- левый и правый выход часов
SDATA-вывод данных
MCLK - ----- основной выход часов
GND - ----- заземление
Примечания к приложению:

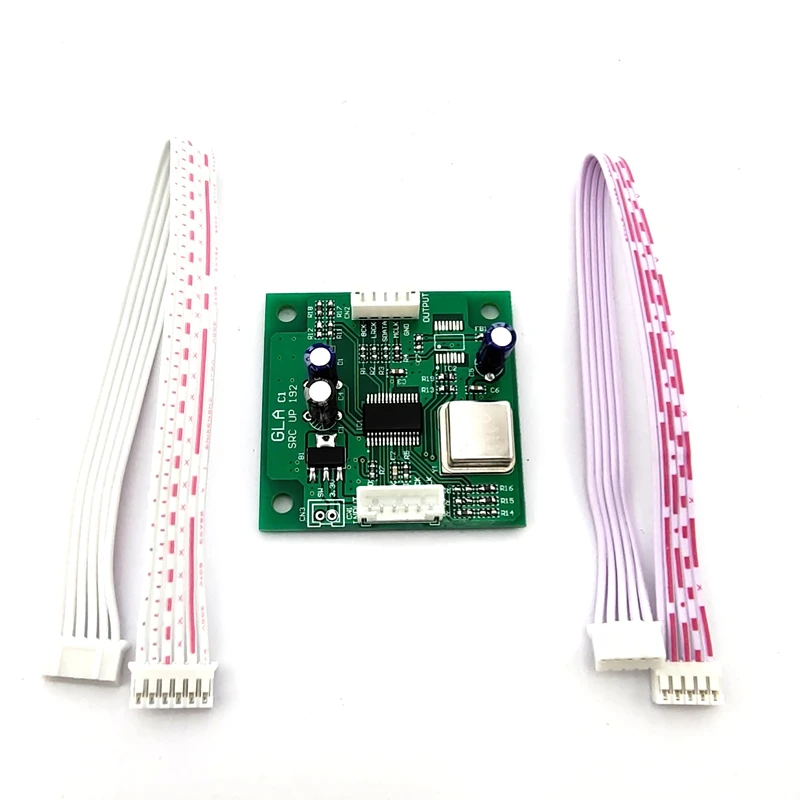

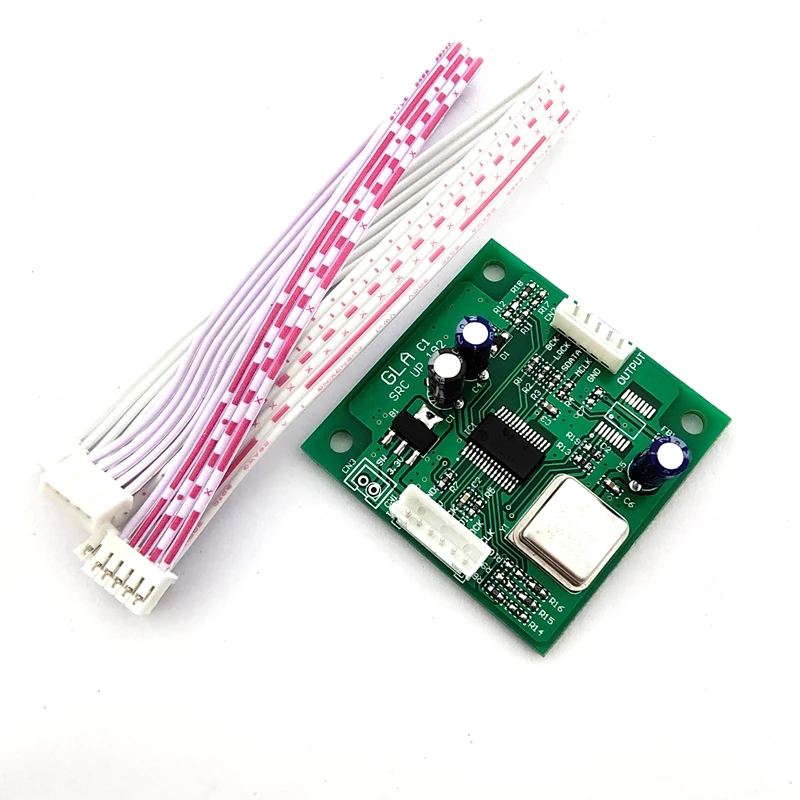

Оснащен входной и выходной проводкой
