QFP100 LQFP100 QFP STM32F2 STM32F4 STM32 IC тестовая розетка программируемый Адаптер 0 5 Шаг |
Описание товара
QFP100 LQFP100 QFP STM32F2 STM32F4 STM32 IC тестовая розетка программирующий Адаптер 0,5 Шаг Бесплатная доставка

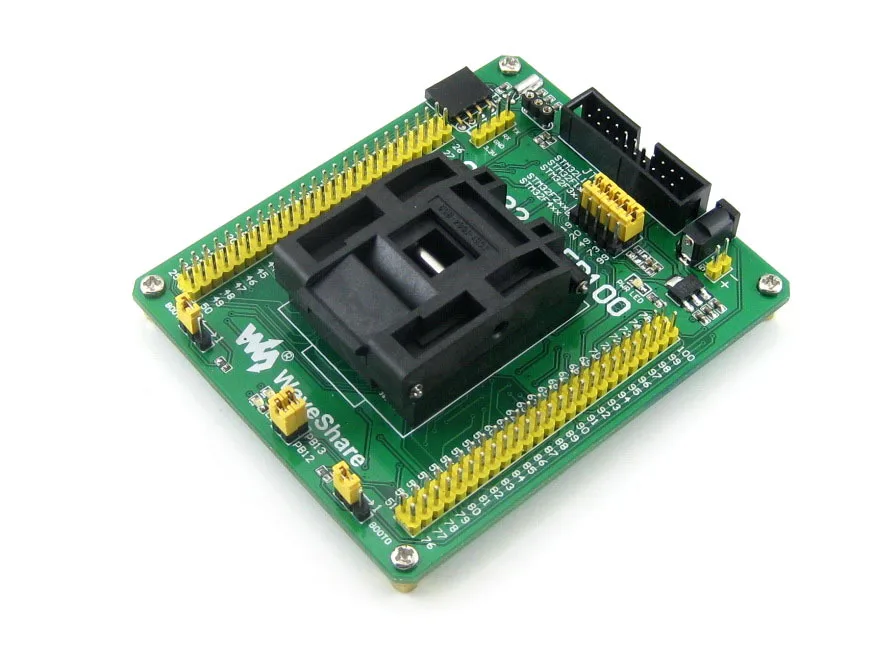

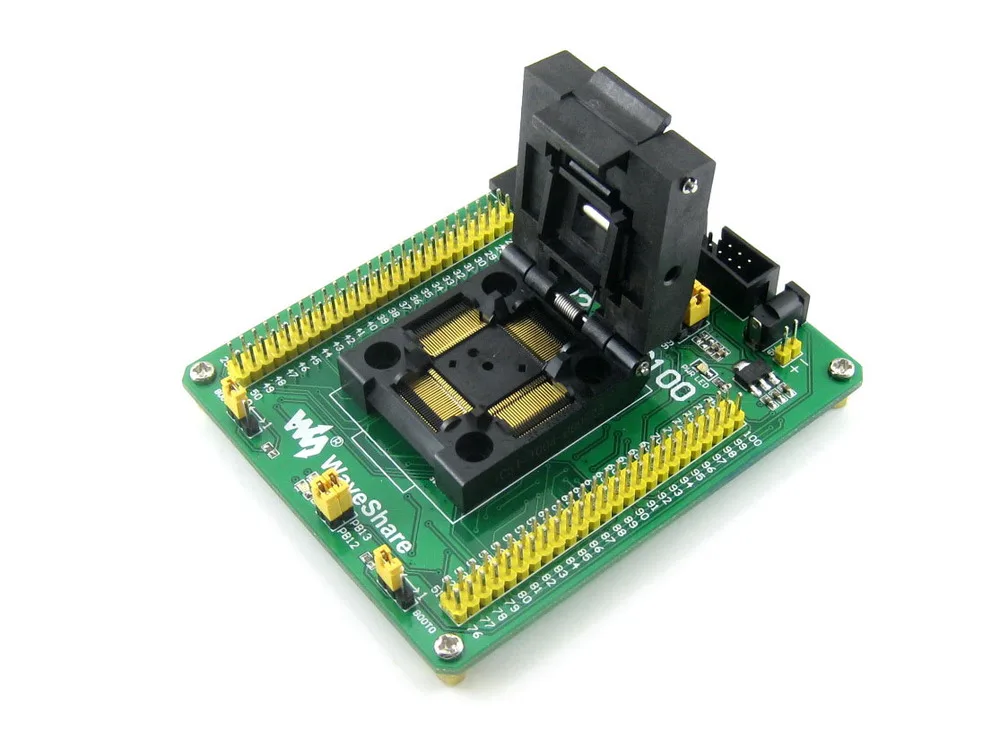

Yamaichi IC Test & burn-в сокете с простым Советом, специально разработан для STM32 микроконтроллер в QFP100 (0,5 мм pitch) пакет Особенности 20-контактный разъем JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования Внешний Кристалл может быть подключен через бортовой разъем для системы часов Бортовой 32,768 K кристаллический осциллятор Два светодиодный индикатора для тестирования, которые подключаются к контактам ввода/вывода через перемычки Все контакты MCU доступны на разъемах расширения Штыревой разъём шаг: 2,54 мм (100mil) Поддерживаемые устройства
STM32 микроконтроллер в QFP100 (0,5 мм pitch) пакет с совместимыми pinouts:
STM32L1xxV серии (STM32L151VB, STM32L152VB и т. Д.) Серия STM32F1xxV (STM32F103VE, STM32F100VE и т. д.) Серия STM32F2xxV (STM32F207VC, STM32F215VC и т. д.) Серия STM32F3xxV (STM32F303VC, STM32F373VB и т. Д.) STM32F4xxV серии (STM32F407VG, STM32F415VG и т. Д.)Конфиг бортовой"Выбор устройства джемперы"Согласно запрограммированию устройства.
Контур и размеры Единица измерения: мм Номер изделия: Шаг Контакты Применимые размеры ИС (см.) Внешние размеры (см.) A x B C x D E F G x H IC51-1004-809 0,5 100 14 × 14 16 × 16 15,3 - 39 × 39

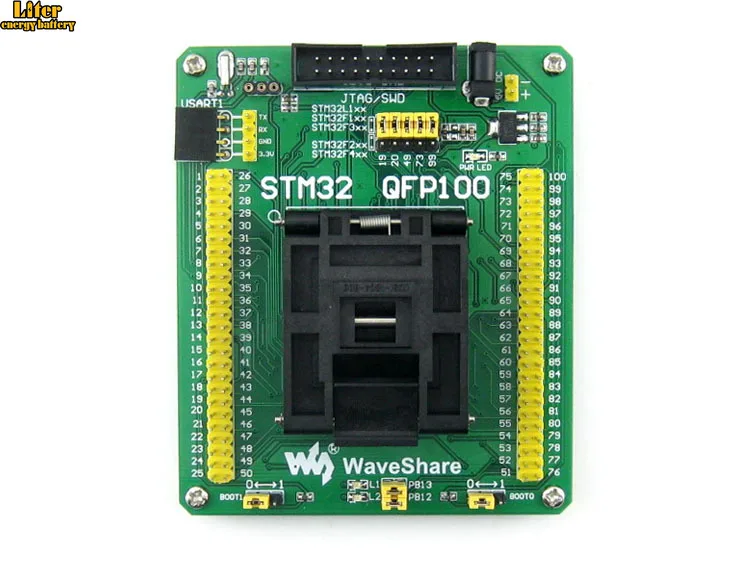

Фото

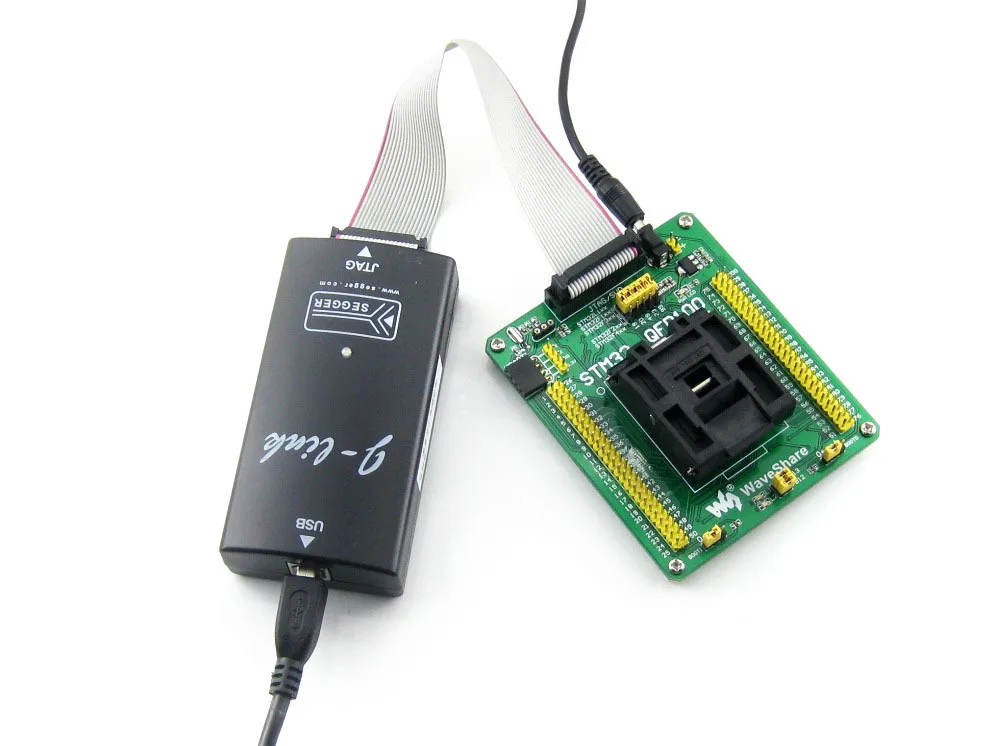

JTAG/SWD порт
Для программирования/отладки/тестирования
Совместим с ST-LINK / J-LINK / ULINK2 / STX-RLINK

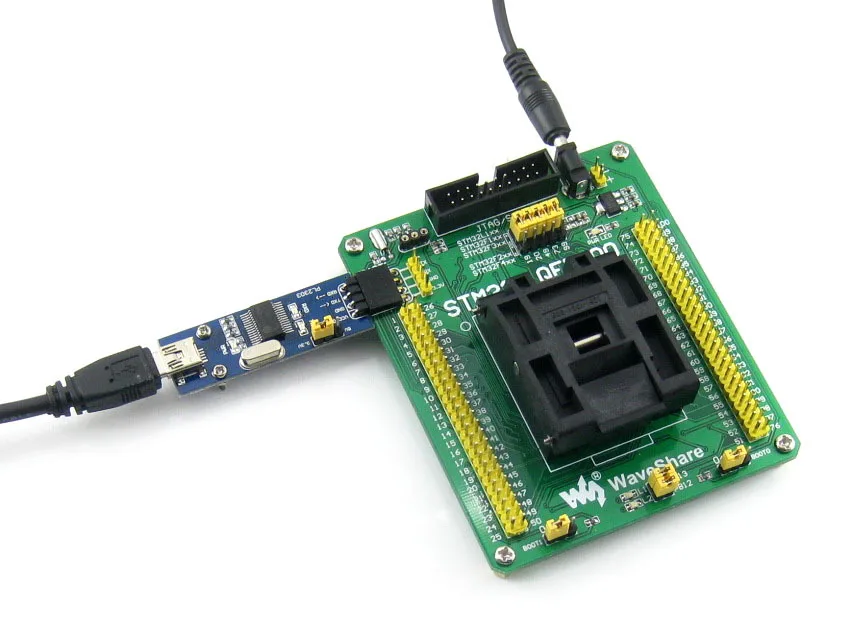

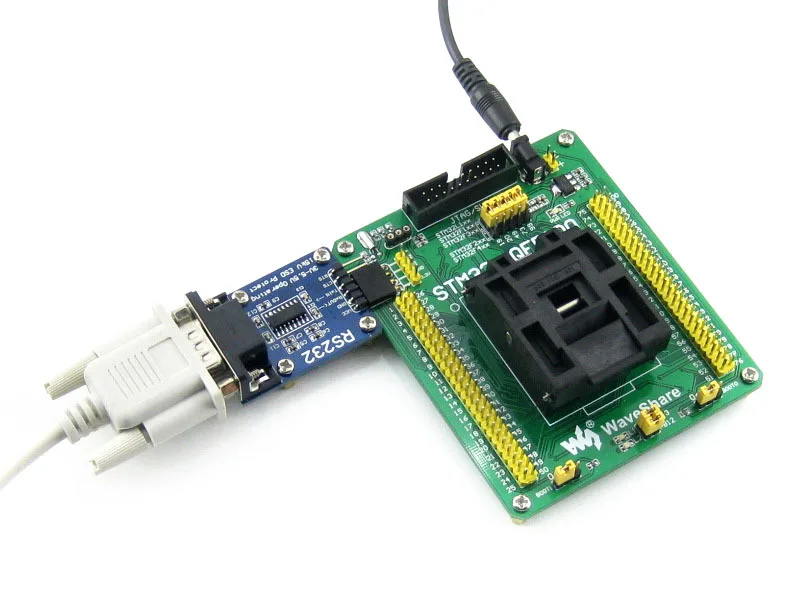

USART1 порт
Поддерживает отладку ISP и/или последовательного порта
Светодиодные индикаторы
Для быстрого тестирования
Штырьковые разъемы, подключенные к MCU pins
Четко обозначены бортовыми отметками
Легкий для тестирования и дальнейшего расширения
Режим загрузки конфигурации
Настройка BOOT0 и BOOT1 через джемперы
3,3 V Встроенный регулятор
AMS1117-3.3
5V вход питания
Разъем постоянного тока или 2-контактный разъем
Внешний Кристалл гнездо
Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие
Мощность индикатор
Выбор устройства джемперы
Короткие верхние заголовки для STM32L1xx / STM32F1xx / STM32F3xx
Короткие Нижние заголовки для STM32F2xx / STM32F4xx
Светодиодный джемперы
Короткие перемычки для подключения светодиодов к MCU I/O pins для тестирования
Откройте перемычки для отключения
32,768 K кристалл (на нижней стороне)
Для внутреннего RTC с калибровкой
JTAG/SWD разъем макет
В STM32-QFP100 есть JTAG/SWD заголовки для подключения программиста. Схема подключения показана на рис. 1 ниже.
Рисунок 1).JTAG/SWD разъем макет
Режим загрузки конфигурации
В зависимости от конфигурации использованного штифта флэш-память, системная память или SRAM выбирается в качестве загрузочного пространства, как показано в таблице 1 ниже.
Просмотров
Развития ресурсы:Схема и т. д.
Вики:Www.wav eshare.com/wiki/STM32-QFP100
В комплект входит: STM32-QFP100 × 1 шт. Кабель питания USB × 1 -1 шт.
