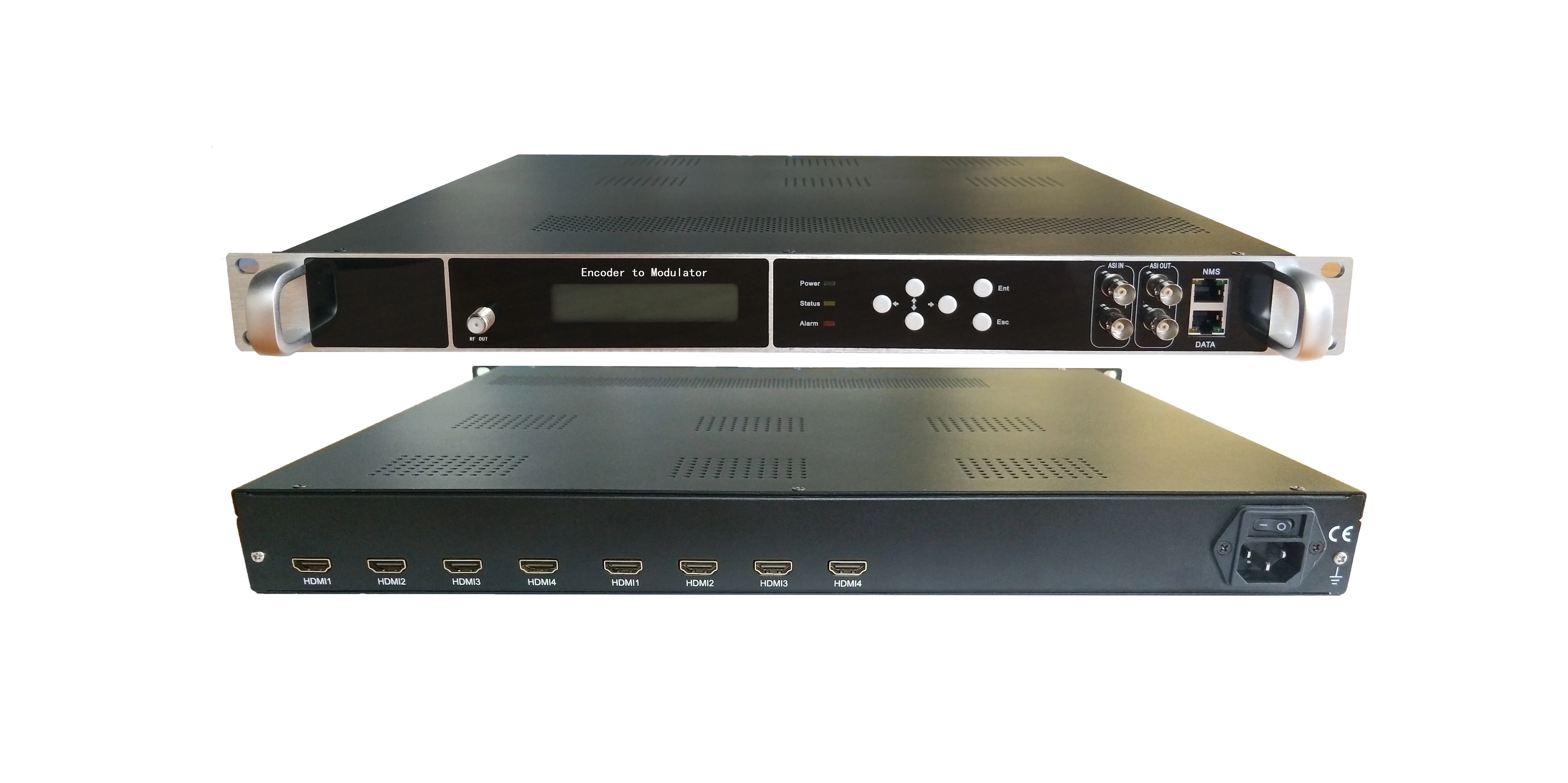

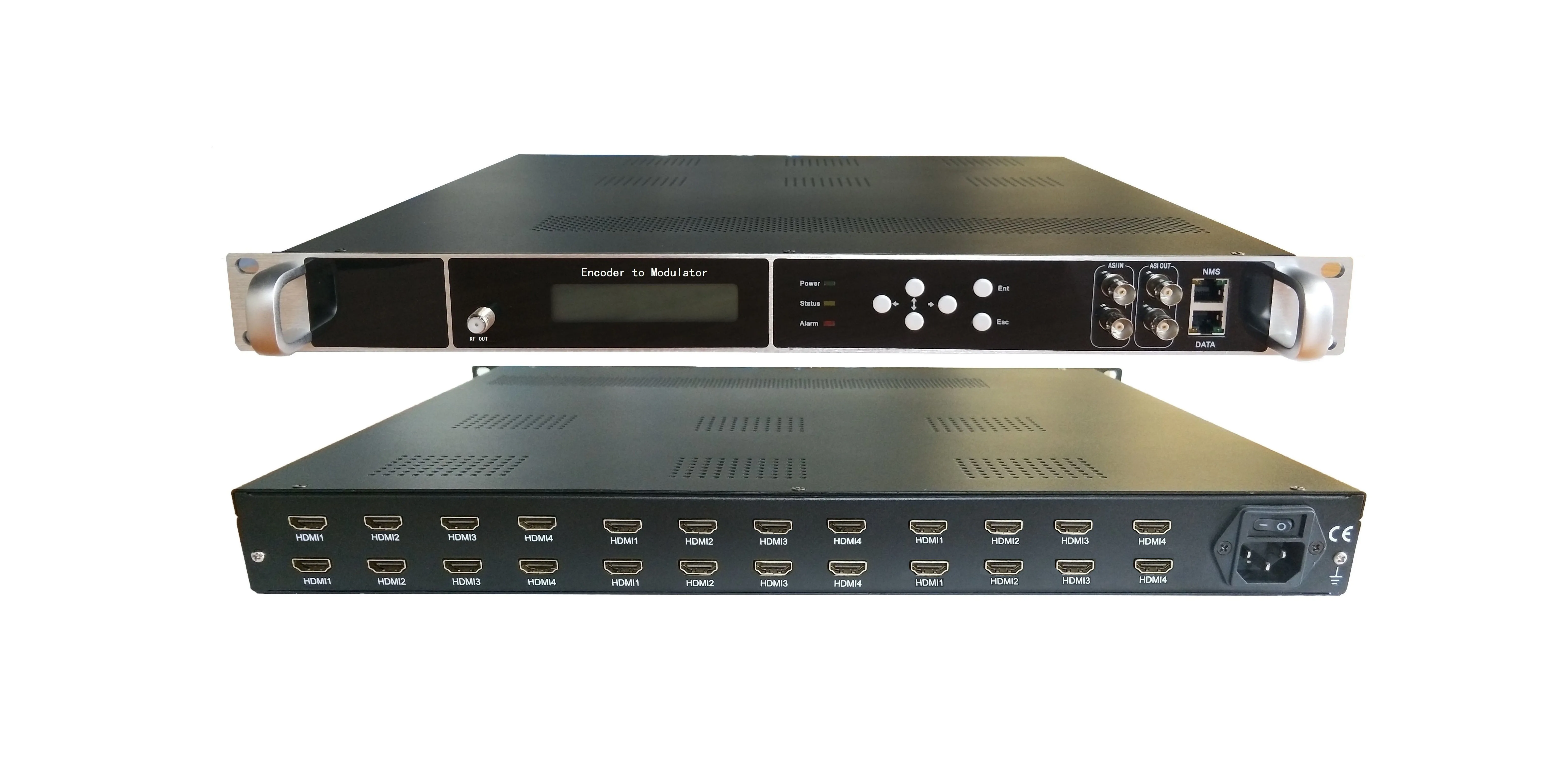

4 перевозчика Full HD 1080P Multi HDMI к DVB-C DVB-T ATSC модулятор цифровой ТВ-модулятор QAM RF |

4 перевозчика Full HD 1080P Multi HDMI к DVB-C DVB-T ATSC модулятор цифровой ТВ-модулятор QAM RF |

YNS-M3 H.264 кодировщик модулятор до 24 HDMI источники из-цифра спутниковый телевизионный ресивер, ПК, с защитой от синего излучения, местных воспроизведения, новейшая модель; Устройство, которое интеграции кодирование (MPEG-4 AVC/H.264) И вариант модуляция (DVB-C/ DVB-T/ISDB-T/ATSC/DTMB), чтобы преобразовать видео/аудио сигналы в РФ по существуют коаксиальный кабель распределительная.

YNS-M3 разработан специально для высокой плотности распределения видео инженерных проектов, который может поддерживать быстрого реагирования, он распределяет любые HD и SD HDMI четкое видео на неограниченный телевизор по существующим телевизионным кабелям coax с идеальным качеством в реальном времени на любом расстоянии.

Модуляторы Inuovision идеально подходят для любой профессиональной av-компании, включая ТВ-каналы, прямые радиовещания, инсталляторы и интеграторы AV, приложения для управления, отель, кампус, развлекательные установки, системы образования, вещания в школе, в зданиях управления и многих других.

Особенности

Ø распределить до 8/12/16/20/24 каналов HD контент через RF (DVB-T/DVB-C/DTMB/ISDB-T/ATSC) неограниченное количество телевизоры

Ø дополнительный DVB-C (QAM), DVB-T (COFDM), ATSC-T, ISDB-T, DTMB модуляции, 4 * Перевозчик RF выход

Ø два раздельных входа ASI для внешнего мультиплексирования TS

Задержка записи аудио и видео, около 200 мс

Имитационно управляемые MPTS и SPTS через UDP/RTP IP out

Поддержка регулировки коэффициента усиления звука

4 раздельных мультиплексирования и преобразователя, модулирующий прилегающий несущей

Выберите значение PCR PID так же, как видео PID

Ø режим VBR И CBR

Поддержка LCN (логический номер канала)

Редактирования и вставки PSI/SI

Съемка и фильтрация PID

Опора для коррекции PCR, интервал регулировки PCR

Превосходное плечо, отличное качество модуляции

Низкий расход энергии и высокая надежность с MTBF (среднее время между сбоями) ≦ 87600 часов

Простая в использовании система управления через веб-сайт

-Низкая стоимость за канал-прорыв!

Применение

· Распределяет IP-источник на все ТВ, по существующему ТВ-коаксу

· Реклама, мониторинг, обучение и обучение

Обновите все аналоговые наконечники на цифровое тв-решение

· Предприятие, отель, кампус, больница, муниципальное место

· Работает с цифровым ТВ-передатчиком в беспроводном ТВ-вещании

· Недорогое Цифровое ТВ-устройство для распределения

Параметры

Кодер часть

HDMI входами

Количество Панели

4 порта HDMI для каждого модуля

До 6 модулей на задней панели

Количество Порты

8; 12; 16 20; 24 Каналы

DVB-ASI входных сигналов

Разъем

Гнездо BNC, 75 Ом

Уровень сигнала

200-800mVp-p

Пакет Длина

188 байт

Максимальной скоростью передачи данных порта, в том числе

≤ 100 Мбит/с

Количество входных портов

Два раздельных порта ASI

Обработка видео

Вход Разрешение

1920 × 1080 @ 60P, 1920 × 1080 @ 60i,

1920 × 1080 @ 50P, 1920 × 1080 @ 50i,

1280 × 720 @ 60P, 1280 × 720 @ 50P

720 × 576 @ 50i,720 × 480 @ 60i

Выход Разрешение

1920 × 1080 @ 30P, 1920 × 1080 @ 25P,

1280 × 720 @ 30P, 1280 × 720 @ 25P,

720 × 576 @ 25P,720 × 480 @ 30P

Кодирование

MPEG-4 AVC/H.264

Скоростью передачи данных)

1 Мбит/с ~ 13 Мбит/с

Скорость Управление

CBR,VBR

GOP Структура

IPPPP (п Регулировка оправы, без B оправы)

Встроенный стерео аудио ЦАП

Кодирование

MPEG-1 Слои 2

Частота дискретизации

48 кГц

Разрешение

24 бит

Скоростью передачи данных)

64 Кбит/с, 128 кбит/с, 192 кбит/с, 224 кбит/с, 256 кбит/с, 320 кбит/с, 384 кбит/с

Усиление звука

0-255

Мультиплексирования

Максимальный ПИД ремапс 180 входов на канал

ПИД ремапс автоматически или вручную

PSI/SI

SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Insert

Точный шины для легкового автомобиля регулировки

Макс цифры

7 групп

4 RF выхода (4 RF могут отделить mux) в режиме модуляции

1 IP (MPTS) выход (отдельные каналы модуляции или каналы MTPS mux out)

Поток Выход

DVB-ASI

2 раздельных ASI, (Выберите из каналов модуляции или канала MPTS)

75 Ом, BNC, 188 байт

MPEG-2 TS через DVB-ASI (EN 50083-9)

RJ45 Порты и разъёмы

100/1000 м GbE Порты и разъёмы

Синхронный выход с N * SPTS (от HDMI каналов) и 1 * MPTS (модуляционные или MPTS каналы)

MPEG-2 TS через UDP, unicast и групповой Потоковое вещание

MPEG-2 TS по RTP/RTSP

Настраиваемый размер пакета (2-7)x188Bytes

Фильтр Null пакет

Суммарный битрейт

1-200 Мбит/с (должно быть больше, чем битрейт кодирования)

Модуляции часть

Разъем

1 порт, F-Type, 75

Выход обратные потери

14 дБ

Дополнительная информация

≥ 40dB

RF уровень выходного напряжения

-30 ~ -10 дБм, шаг 0,1 дБ

Частота РФ

47-860 МГц, шаг 1 кГц

Количество радиочастотных каналов

4

Режим модуляции

DVB-C DVB-T ATSC, ISDB-T, DTMB

Dvb-t Стандартный

EN300744

БПФ режим

2K, 8K

Пропускная способность

6 м, 7 м, 8 м

Созвездие

QPSK, 16QAM, 64QAM

Защитного Интервала

1/4, 1/8, 1/16, 1/32

ТЭК

1/2, 2/3, 3/4, 5/6, 7/8

DVB-C Стандартный J83.A (DVB-C, J83.B, J83.C

Перевозчик

Приложение A

Приложения

Приложение C

Созвездие (QAM)

16,32, 64128, 256

64 ГБ

256

64/256

Полоса пропускания (МГц)

8

6

6

6

Значение символа (МБ/с)

5-7

5,057

5,361

4,2-5,3

ISDB-T Стандартный

ARIB STD-B31

Созвездие

DQPSK, QPSK, 16QAM, 64QAM

Защитного Интервала

1/32, 1/16, 1/8, 1/4

Режим передачи

2K, 4K, 8K

Защитного Интервала

1/32, 1/16, 1/8, 1/4

Скорость кода

1/2, 3/4, 5/6, 7/8

Пропускная способность

6 MГц

Стандарт ATSC 6 МГц

ATSC A/53

Созвездие

8 ВСБ

DTMB Стандартный

GB20600-2006

Созвездие

4QAM, 16QAM, 32QAM, 64QAM

Скорость кода

0,4, 0,6, 0,8

Защитного Интервала

420, 595, 945

Системы

Локальный интерфейс

ЖК-дисплей + кнопки управления

Пульт дистанционного управления

Web/система управления сетью

Система управления сетью интерфейс

RJ45, 100 м

Язык

На английском языке

Защита окружающей среды

Напряжение диапазон

100 до 120/200 до 240 В переменного тока ± 10%; 50/60Hz

Мощность потребления

60 Вт

Управление Температура

0 ~ 45 ℃

Для хранения Температура

-20 ~ 80 ℃

Размеры

482 мм (Д) * 380 мм (Ш) * 44 мм (В)

Вес

4,5 кг
