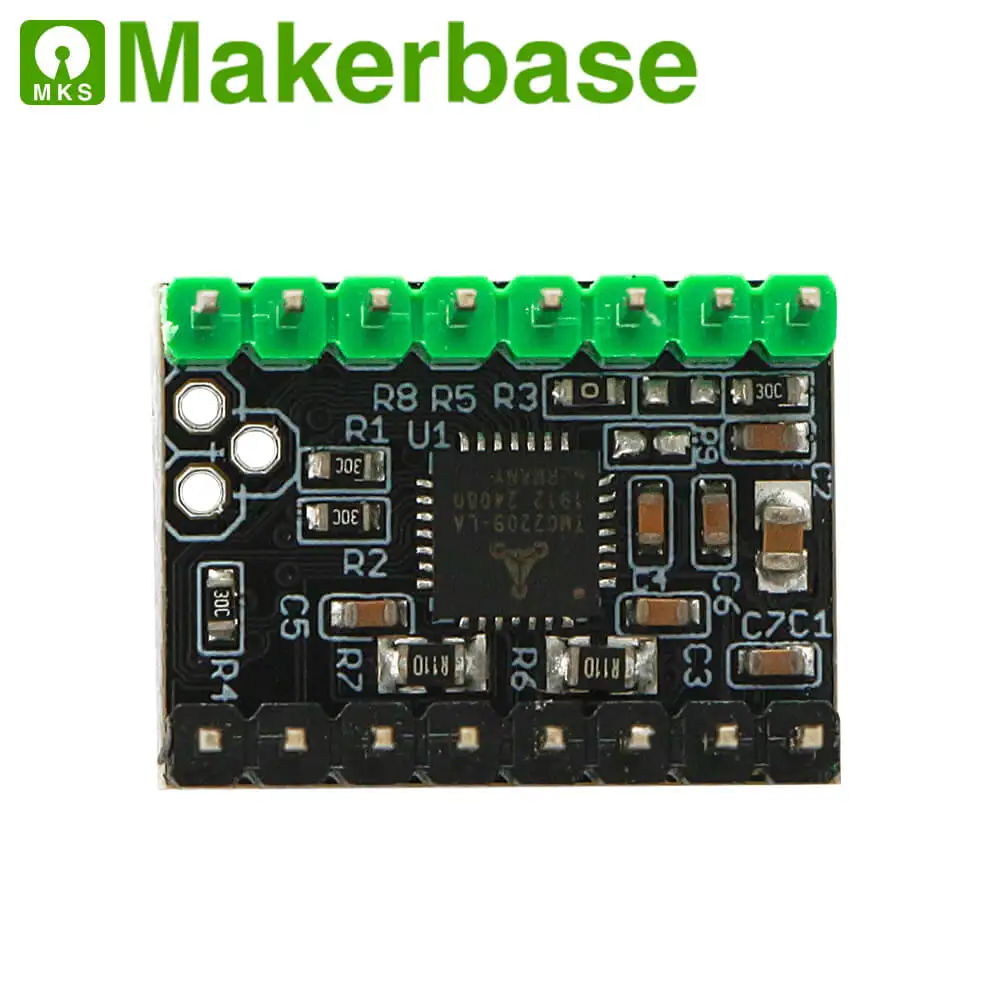

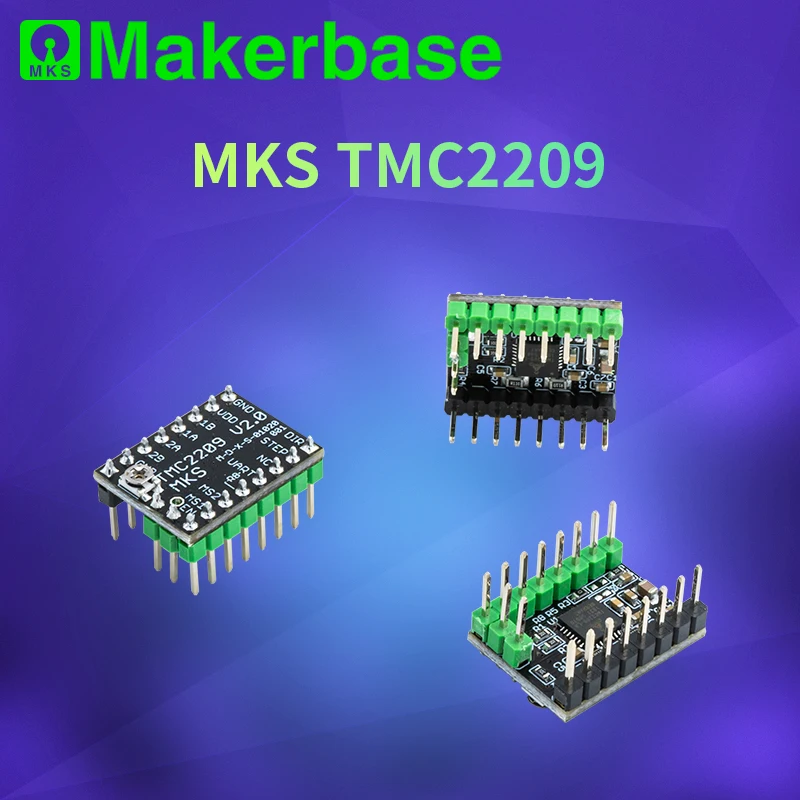

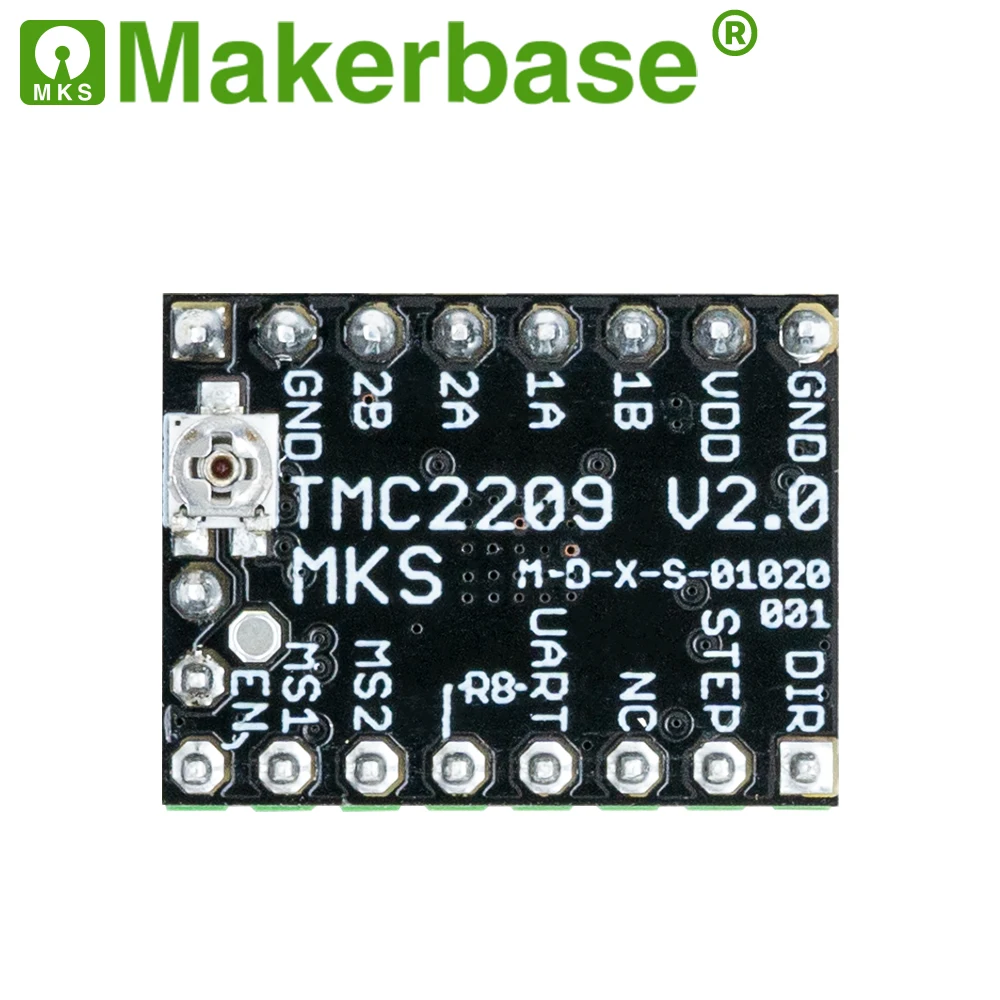

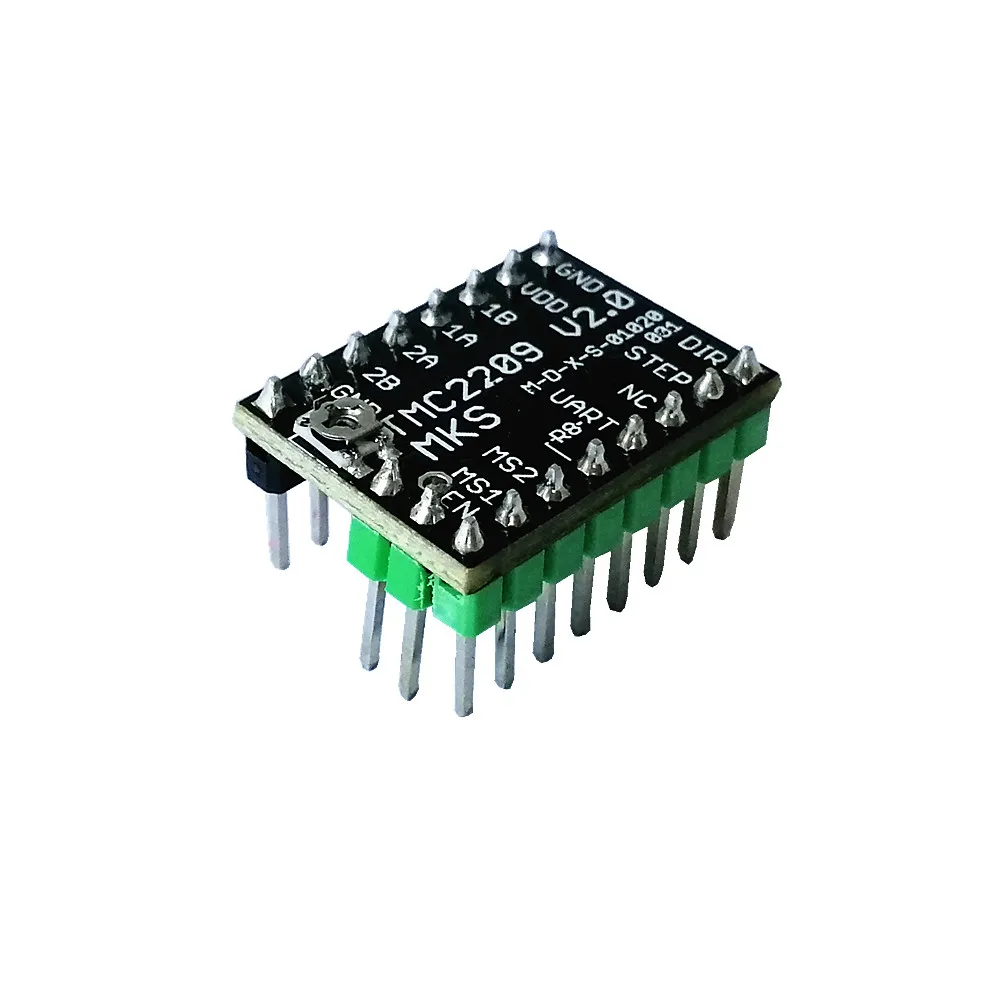

TMC 2209 шаговый Драйвер MKS TMC2209 Stepstick модуль контроллера двигателя драйверы для 3D

Использование видео

//www.youtube.com/watch?v=vSgcH2wjCwY&t=340s

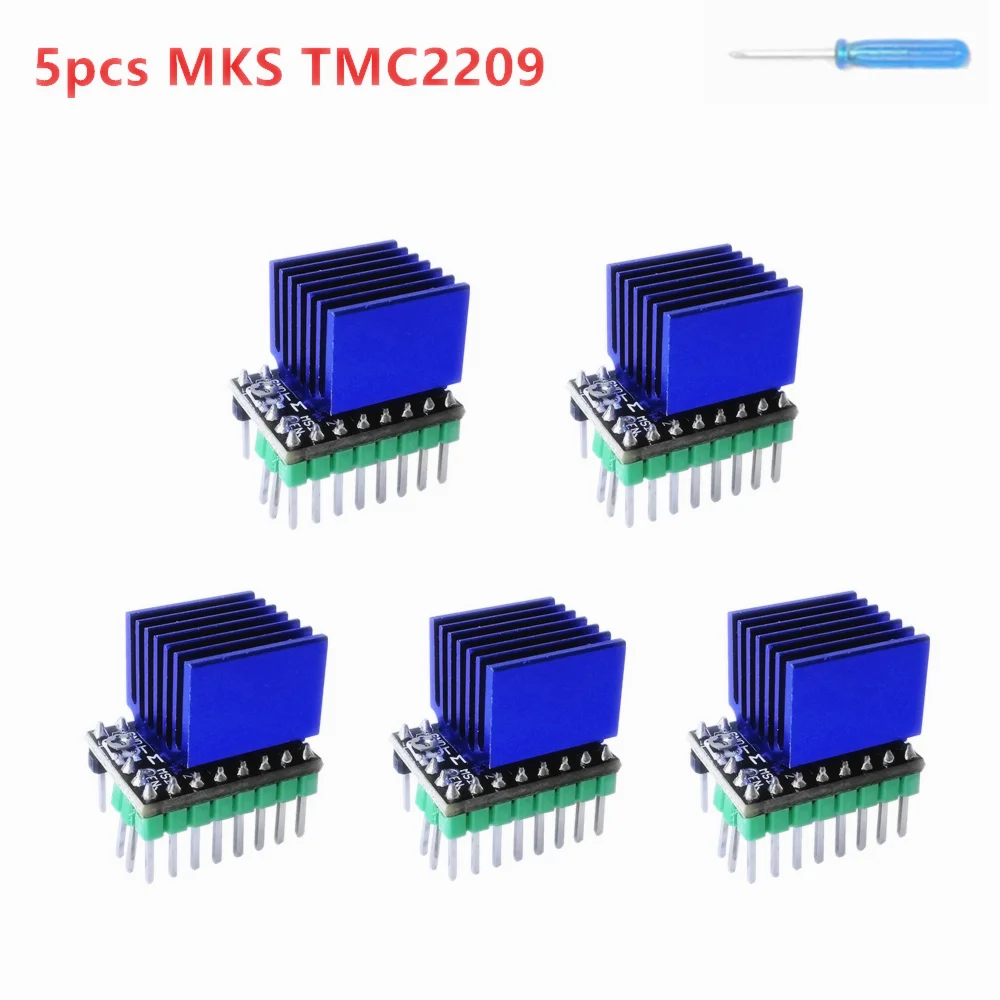

Список доставки: 5 шт. * MKS TMC2209 5 шт. * радиатор Обзор:

Tmc2209 имеет все функции tmc2208, может полностью заменить tmc2208. В то же время, tmc2209 имеет лучшую теплоотдачу, поддерживает больший ток, поддерживает функцию бессенсорного дома.

Особенности: Ультра тихий Большой теплоотвод, хорошая теплоотдача Поддержка функции sensorless-homing. Поддержка режима uart путем установки колпачков перемычки вместо сварки на mks gen_l V2.0,skr1.3/1,4, mks sgen_l. Параметр: Ток по умолчанию: 1.25a Максимальный ток: 2.5a Logic напряжение: 3,3 v/5v Вход напряжение: 5,5 v-28v Микрошаг: до 1/256 Режим: dir/step,uart Набор микрошагов: Настройка микрошага M0 М1 Шаг GND GND 8 VCC_IO GND 32 GND VCC_IO 64 VCC_IO VCC_IO 16 Регулирование тока водителя: Verf измеряет напряжение Gnd и среднего потенциометра. Пожалуйста, не подключайте двигатели при измерении напряжения, иначе легко сжечь привод. Пожалуйста, подключите источник питания при измерении напряжения, не подключайте только питание USB. Пожалуйста, обратите особое внимание на направление, не вставляйте неправильно! Алгоритм тока драйвера: I = VRefПо умолчанию I = 1.25A Примечание: Обратите внимание на направление соединения, не обращайте его вспять. Направление двигателя противоположно направлению A4988 и DRV8825, пожалуйста, отрегулируйте прошивку или Отрегулируйте проводку двигателя, если вы хотите изменить A4988. Режим Dir/step, используемый в плате управления принтером, пожалуйста, обратите внимание, чтобы установить колпачок перемычки MS1 MS2. Режим Uart: Uart mode можно использовать на mks gen_l(v2.x),mks sgen_l,skr1.3/1,4 по набору jumper cap, как показано ниже:MKS Sgen_L / MKS Gen_L:SKR 1,3/1,4: Функция безсенсорного крепления: Используется на mks gen_l(v2.x),mks sgen_l,skr1.3/1,4 по комплекту jumper cap, как показано ниже:MKS Sgen_L / MKS Gen_L:MKS Robin E3D:SKR 1,3/1,4:
