R: V20150727-17-03 Технические данные   Руководство пользователя

Обзор

Модулятор FUTV4502D DVB-S2 (с BISS)-высокопроизводительный модулятор, разработанный в соответствии со стандартом DVB-S2 (EN302307), который является стандартом второго поколения Европейской широкополосной спутниковой связи. Это преобразование входных сигналов ASI и IP в качестве варианта в цифровой DVB-S/S2 RF. Этот DVB-S2 модулятор поддерживает локальное и дистанционное управление через программное обеспечение NMS. Модулятор FUTV4502D DVB-S2 (с BISS) используется для вещания, интерактивных услуг, сбора новости и других широкополосных спутниковых приложений.

Особенности

• Соответствует стандарту DVB-S2 (EN302307) и DVB-S (EN300421)
• Четыре входа ASI с поддержкой горячего резервного копирования
• Поддержка режима BISS scrambling
• Поддержка локального и дистанционного управления
• 1 внешний вход часов 10 МГц с петлей
• Поддержка 24 в выходной мощности через выходной порт RF
• Радиочастотный Диапазон выходного сигнала: 950 ~ 2150 МГц, 10 кГц шаговый
• Кристаллический осциллятор с постоянной температурой до 0,1 ppm
• Поддержка входного сигнала IP

• Поддержка ЖК/управления клавиатурой и управления сетью (NMS)

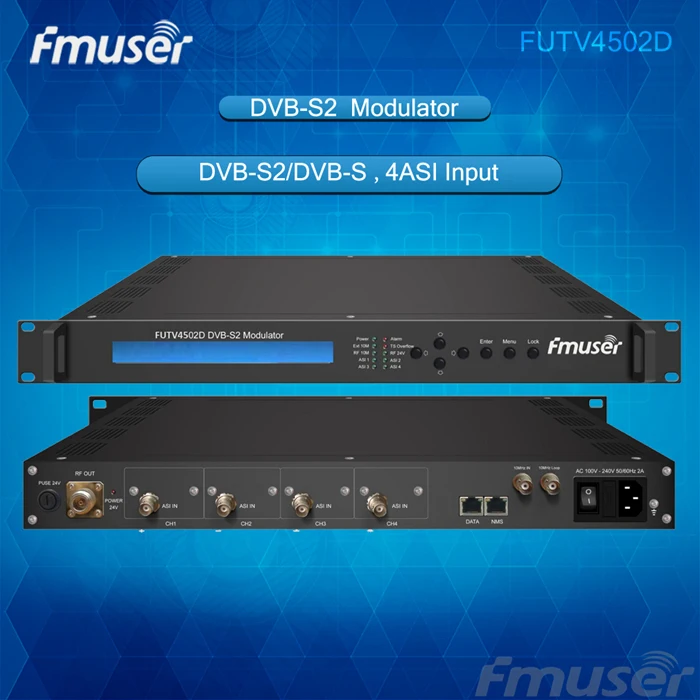

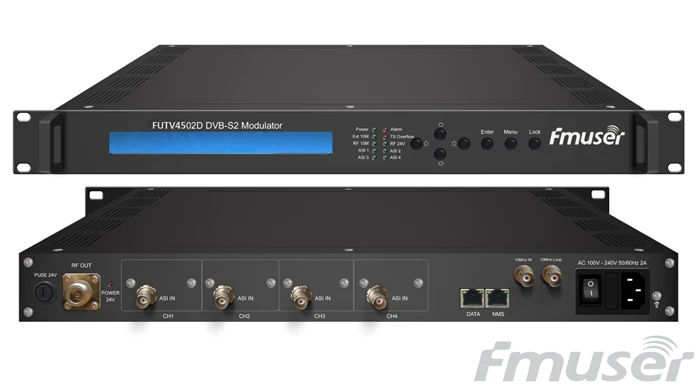

Внешний вид и иллюстрации

Технические характеристики

АСИ Вход

Поддержка пакета потока передачи 188/204 байт

4 входа ASI, поддержка горячего резервного копирования

ASI Входной разъем: BNC, сопротивление 75 Ом

IP Вход

1XIP вход (RJ45, 100 M TS над UDP)

10 МГц Вход

1 X вход 10 МГц

RF Выход

Частота постоянно регулируется от 950 до 2150 МГц, 10 кГц шаговый

Затухание выходного уровня постоянно регулируется от-41,5 до-10 дБ; 0,5 дБ шаг.

MER; при заказе на сумму> = 36db

Разъем: N тип, сопротивление 50 Ом

Канальное кодирование

И модуляции

Внешний кодирования

DVB-S

DVB-S2

RS кодирования

BCH кодирования

Внутренняя кодирования

Сверточных

LDPC кодирования

Скорость кода

1/2, 2/3, 3/4, 5/6, 7/8

QPSK: 1/4, 1/3, 2/5, 1/2,

3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

8PSK: 3/5, 2/3, 3/4, 5/6,

8/9, 9/10

Созвездие

QPSK

QPSK, 8PSK

Скатывания фактор

0,2, 0,25, 0,35

0,2, 0,25, 0,35

Символ скорости

0,05 ~ 45 Мбит/с

0,05 ~ 45 Мбит/с

BISS схватка

Mode0, mode1, mode E

Mode0, mode1, modeE

Системы

Управление: Программное обеспечение NMS, программное обеспечение SNMP, веб-сервер NMS

Преобразование Интерфейса на английском и китайском языках

Ethernet обновление программного обеспечения

Прочее

Измерение

44 мм * 482 мм * 410 мм

Вес

4,3 кг

Температура

0 ~ 45C (работа),-20 ~ 80C (хранение)

Питание

100-240В переменного тока, 50 Гц-60 Гц

Расход

25 Вт

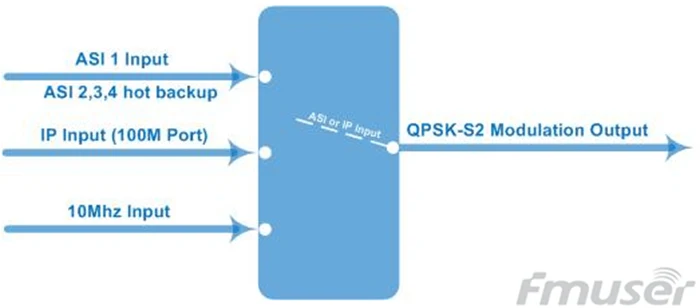

Принцип диаграммы

Пакеты

1 шт * FUTV4502D DVB-S2 модулятор

1 шт. * Руководство пользователя

1 шт. * Шнур питания

4 шт. * ASI провод
