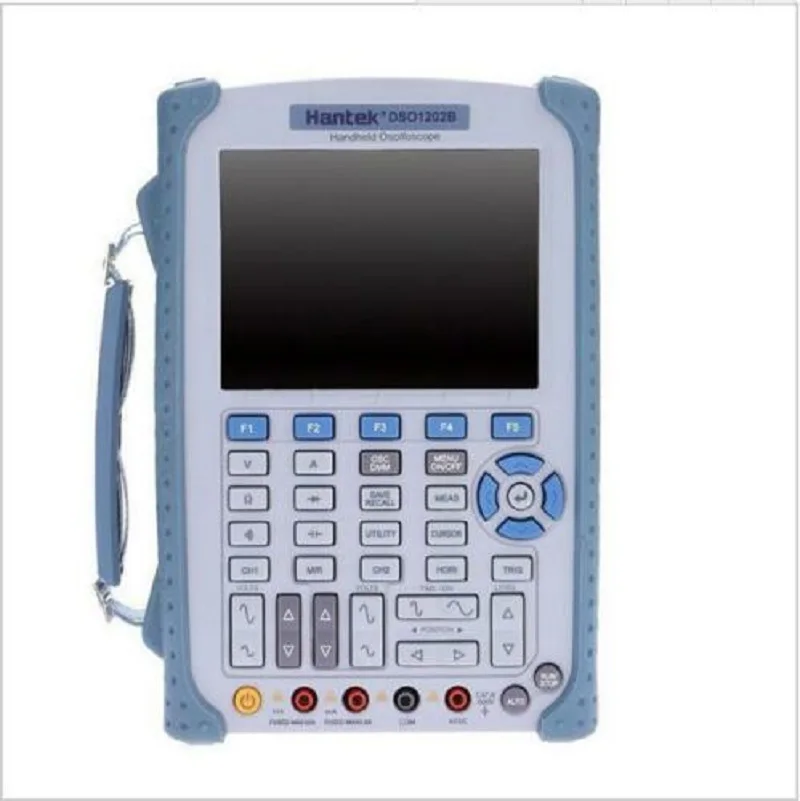

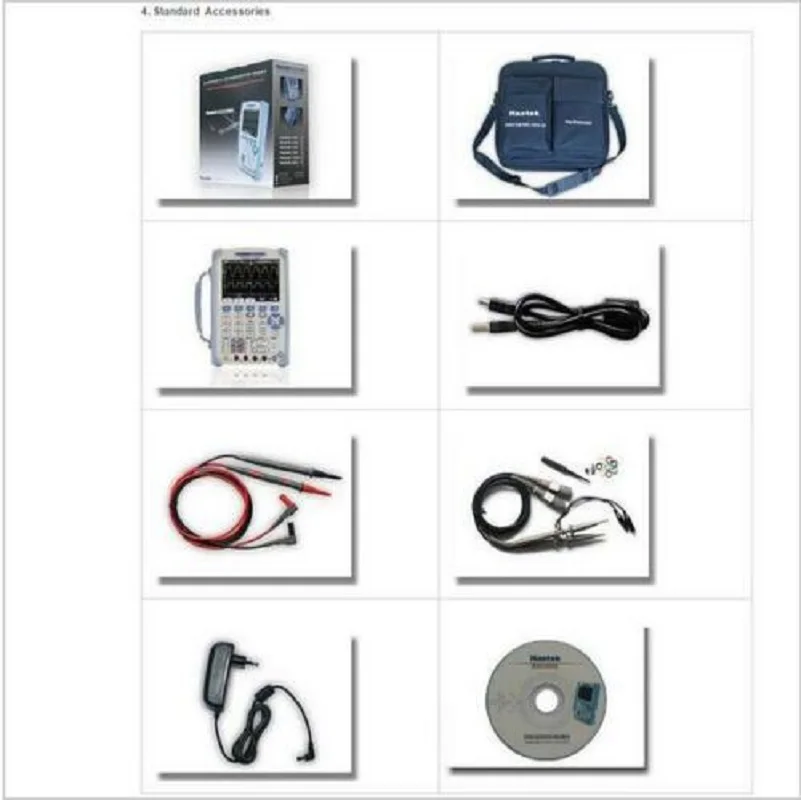

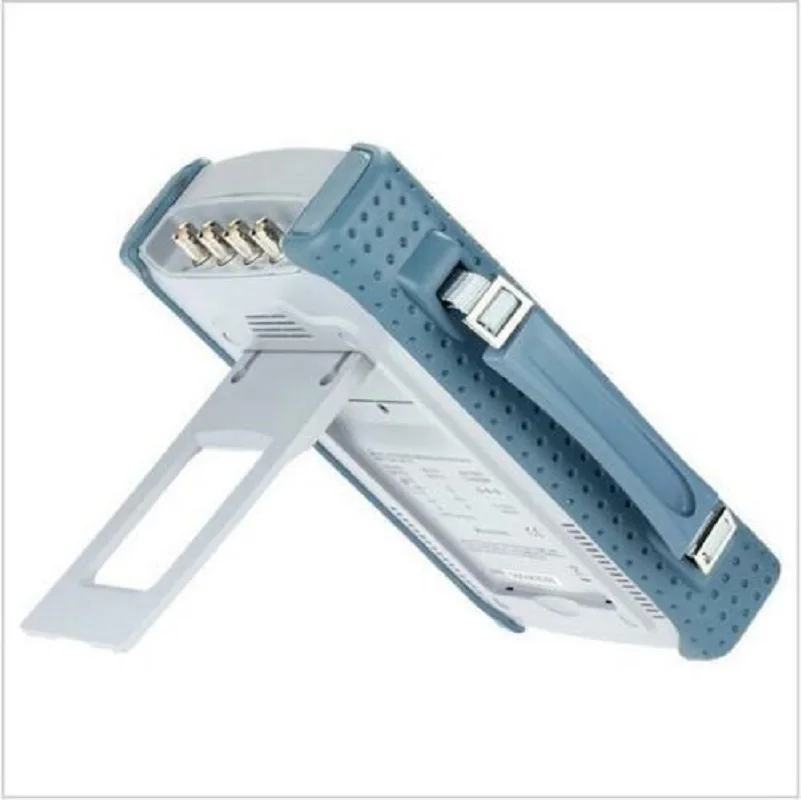

DSO1000B серии
Осциллограф полосы пропускания 60-200 МГц;
1 ГСА/с частота образцов, 1 м Глубина памяти и 6000 отсчетов DMM с аналоговым барграфом;
5,6 дюйма TFT цветной ЖК-дисплей, высокое разрешение (640*480).
Осциллограф с высокой пропускной способностью 60 МГц-200 МГц, частота образцов 1GS/s и 6000 счетов DMM с аналоговым барграфом.
Глубина памяти 1 м.
Высокая скорость обновления (2500 кадров).
Большой 5,6 дюйма TFT цветной ЖК-дисплей; Высокое разрешение (640*480); двухоконный дизайн-более четкий, более детальный.
Автоматическая Настройка с одним касанием оптимизирует положение, диапазон, временную базу и запуск для обеспечения стабильного отображения практически любой формы сигнала.
Простое в использовании всплывающее меню со встроенной многоязыковой системой помощи.
32 автоматического измерения.
Математика формы волны: добавить, вычесть, умножать и делить.
Храните и повторите.
Автоматическое отслеживание курсора.
XY режим.
Встроенная функция FFT преобразует сигнал времени-домена в его частотные компоненты для измерения гармонического содержания и искажений в системах.
Диктофон для записи/воспроизведения входных сигналов от CH1 и CH2 с максимальной длиной записи 1000 кадров.
Функция Pass/Fail сравнит сохраненную форму сигнала с неизвестным входом.
Средний режим для сглаживания сигналов.
Выходной прямоугольный сигнал (2 в, 1 кГц) для регулировки зонда.
USB хост/устройство 2,0 полноскоростной интерфейс, поддержка съемного диска, LAN опционально, легко управлять ПК или на большом расстоянии.
Размеры (мм): 240 (L) x165 (W) x50 (H), легко переносятся.
Модель
DSO1202B
DSO1102B
DSO1062B
Приобретение
Образец режимов
Образец в реальном времени: 1GS/s;
Эквивалентный образец: 25GS/s
Приобретение режимов
Обычный
Обычные данные только в том случае,
Пиковое Обнаружение
Высокочастотный и randon glith capture
Средний
Wavefom Средний, выбираемый 4,8, 16,32, 64128
Входы
Входы муфта
AC, DC, GND
Входные Impendance
1MΩ±2% ‖20pF±3pF
Затухания зонда
1X, 10X
Поддерживается зонд коэффициент затухания
1X, 10X, 100X, 1000X
Максимальная Вход Напряжение
CAT I и CAT II: 300 VRMS (10×), категория установки;
CAT III: 150 VRMS (1×);
Категория установки II: срывается на 20 дБ/десять лет выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышают, может возникнуть повреждение осциллографа.
По горизонтали
Образец диапазон скорости цифрового потока
500 мс/с -- 1GS/s
Сигналов интерполяции
(Sin x)/x
Запись Длина
1 м
SEC/DIV диапазон
2ns/div ~ 2000 s/div,
4ns/div ~ 2000 s/div,
Частота дискретизации и
Точность задержки времени
500 ps (на любой ≥1 мс интервал времени)
Диапазон местоположения
2ns/div to10ns/div;
(-4div× s/div) до 20 мс;
4ns/div до 8ns/div; (-8div x s/div) до 40 мс;
20ns/div до 80мкс/div; (-8div× s/div) до 40 мс;
200μs/div до 40 s/div;-8div×s/div) до 400 s;
Точность измерения времени Дельта
(Полная пропускная способность)
Одностворчатый, нормальный режим: ± (1 пробный интервал + 100ppm × Чтение + 0.6ns);
> 16 средних значений: ± (1 пробный интервал + 100ppm × Чтение + 0.4ns);
Интервал образца = s/div 200
Вертикальный
Вертикальный Разрешение
8-плата сбора данных, все каналы в выборку одновременно
Диапазон местоположения
2mV/div до 200mV/div, ± 2 V
200mV/div до 5 V/div, ± с алюминиевой крышкой, 50В
Пропускная способность
200 МГц
100 МГц
60 МГц
Время подъема на BNC (обычно)
1.8ns
3.5ns
5.8ns
Аналоговый, диапазон пропускания в
Нормальной и средняя
Режимы на BNC или с зондом, DC Соединенные
2МВ/div до 20мв/div, ± 400мв;
50 мВ/div до 200 мВ/div, ± 2 В;
500mV/div до 2 V/div, ± 40 м;
5 V/div, ± с алюминиевой крышкой, 50В
Математика
+,-, *,/, FFT
БПФ
Windows: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 точка образца
Предел пропускной способности
20 МГц
Низкочастотный диапазон (-3 дБ)
≤10Hz на BNC
DC усиления точность
± 3% для нормального или среднего режима приобретения, 5 В/div до 10 мВ/div;
± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див
Точность измерения постоянного тока,
Средний режим приобретения
При вертикальном смещении равен нулю, и N ≥16: ± (3% × Чтение + 0.1div + 1mV) выбирается только 10мв/div или больше;
Если вертикальное смещение не ноль, а N≥16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div]; добавить 2mV для настройки от 2mV/div до 200mV/div; добавьте 50mV для настройки от 200mV/div до 5 V/div
Вольт повторяемости результатов измерений,
Средний режим приобретения
Delta volts между любыми двумя средними wave16 сигналов, приобретенных при одинаковой настройке и условиях окружающей среды
Триггер
Тип триггера
Край, видео, пульс, наклон, со временем, альтернатива
Источник запуска
CH1, CH2, AC линия
Режимы ожидания
Автоматический, нормальный
Тип Муфты
DC, AC, шумоподавление, HF отклонение, LF отклонение
Чувствительность триггера
(Тип триггера кромки)
DC (CH1, CH2):
1div от постоянного тока до 10 МГц; 1.5div от 10 МГц до 100 МГц; 2div от 100 МГц до полного;
AC: подавляет сигналы ниже 10 Гц;
HF отклонение: подавляет сигналы выше 80 кГц;
LF отклонение: То же, что и ограничения постоянного тока для частот выше 150 кГц; подавляет сигналы ниже 150 кГц
Триггер диапазон уровня
CH1/CH2: ± 8 делений от центра экрана;
Точность уровня триггера (типичная) точность для сигналов с подъемом и падением ≥20ns
CH1/CH2: 0.2div × Вольт/div в пределах ± 4 делений от центра экрана;
Установить уровень до 50% (Типичный)
Работает с входными сигналами ≥50 Гц
Видео вспышка триггера
Видео вспышка триггера Тип
CH1, CH2: пиковая амплитуда 2 делений;
Форматы сигналов и скорость поля, тип триггера видео
Поддерживает NTSC, PAL и SECAM вещательные системы для любого поля или любой линии
Выравнивание диапазон
100ns ~ 10 s
Импульсный Ширина триггер
Импульсный Ширина режим запуска
Триггер когда (<,>, =, или & ne;); положительный пульс или отрицательный импульс
Импульсный Ширина ТРИГГЕРНАЯ точка
Равный: осциллограф срабатывает, когда трейлинг-кромка импульса пересекает уровень триггера.
Не равен: если Пульс заужен, чем указанная ширина, то ТРИГГЕРНАЯ точка является задней кромкой. В противном случае осциллограф срабатывает, когда пульс остается дольше времени, указанного в качестве ширины импульса.
Меньше: ТРИГГЕРНАЯ точка-это трейлинг-кромка.
Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс остается дольше времени, указанного в качестве ширины импульса
Импульсный Ширина диапазон
20ns ~ 10 s
Склон
Наклон режим запуска
Триггер когда (<,>, =, или & ne;); положительный наклон или отрицательный наклон
Наклон ТРИГГЕРНАЯ точка
Равный: осциллограф срабатывает, когда наклон формы волны равен установленному наклону.
Не равен: осциллограф срабатывает, когда наклон формы сигнала не равен установленному наклону.
Менее: осциллограф срабатывает, когда наклон формы волны меньше, чем заданный уклон.
Больше, чем: осциллограф срабатывает, когда наклон формы волны больше, чем заданный уклон.
Временной диапазон
20ns ~ 10 s
Триггерный триггер
Со временем Modee
Поднимающийся край или падающий край
Временной диапазон
20ns ~ 10 s
Альтернативные триггер
Триггер на CH1
Внутренний триггер: край, ширина импульса, видео, наклон
Триггер на CH2
Внутренний триггер: край, ширина импульса, видео, наклон
Триггер счетчик частоты
Считывания Разрешение
6 цифр
Точность (обычная)
± 30 ppm (включая все ошибки в частоте и ± 1 погрешность)
Частотный диапазон
Переменный ток, от 4 Гц Минимальная до Номинальная полоса пропускания
Источник сигнала
Режимы импульсного триггера или триггера: все доступные источники триггера
Счетчик частоты измеряет источник триггера в любое время, в том числе, когда осциллограф закупает из-за изменений в состоянии запуска, или получение одного события съемки.
Режим триггера ширины импульса: осциллограф отсчитывает импульсы большой мощности внутри окна измерения 1 s, которые квалифицируются как срабатываемые события, например, узкие импульсные импульсы PWM, если установить в <режим и ширина устанавливается в относительно небольшое время.
Режим триггера кромки: осциллограф отсчитывает все края достаточно большой и правильной полярности.
Режим триггера видео: счетчик частоты не работает.
Мера
Измерение курсора
Разница в напряжении между курсорами: v
Разница во времени между курсорами: △T
Reciprocal T В Герц (1/& Delta; T)
Авто Measuerment
Частота, период, среднее значение, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + пошлина, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS,
Общие Особенности
Дисплей
Разрешение дисплея
640 по горизонтали на 480 вертикальные пиксели
Дисплей контраст
Регулируемая (16 передач) с ходовой планкой
Зонд компенсатор Выход
Выходное напряжение (типичное)
О 5Vpp в ≥1MΩ нагрузки
Частота (обычная)
1 кГц
Питание
Поставка Напряжение
Входное напряжение переменного тока: 100-240vcrms, 0.6A Макс, 50 Гц ~ 60 Гц; Выход постоянного тока: 9 В, 2A
Мощность потребления
<30 W
На окружающую среду
Температура
Работа: от 32℉ до 122℃ (от 0℃ до 50℃);
Нерабочее:-40℉ до 159,8 ℃ (-40℃ до + 71℃)
Метод охлаждения
Конвекционная печь
Влажность
+ 104℉ или ниже (+ 40℃ или ниже): ≤90% относительной влажности;
106℉ к 122℉ (+ 41℃ до 50 ℃): ≤60% относительной влажности
Высота над уровнем моря
Работа: ниже 3000 м (10000 футов);
Неoperaring: ниже 15000 м (50000 футов)
Механические часы
Размер
Длина 245 мм; ширина 163 мм; высота 52 мм
Вес
2,8 кг (с упаковкой); 1,2 кг (без упаковки)
DMM режим
Макс. разрешение
6000 отсчетов
DMM режимов тестирования
Напряжение, ток, сопротивление, емкость, Диод и непрерывность
Макс. Вход Напряжение
AC: 600 В, DC: 800 в
Макс. Вход ток
AC: 10A, DC: 10A
Вход сопротивление
10MΩ
Цифровой мультиметрTrendPlot
1,2 м точка
Диапазон
Разрешение
Точность
Разрешение
DC Напряжение
60.00mV
± 1% ± 3 цифры
10uV
600.0mV
100uV
6,000 V
1mV
60,00 V
10mV
600,0 V
100mV
800 V
1 V
AC Напряжение
60.00mV
± 1% ± 3 цифры
10uV
600.0mV
100uV
6,000 V
1mV
60,00 V
10mV
600,0 V
100mV
Постоянный ток
60.00mA
± 1% ± 5 цифр
10uA
600.0mA
±1. 5% ± 5 цифр
100uA
6.000A
1mA
10.00A
10mA
Переменного тока
60.00mA
± 1% ± 5 цифр
10uA
600.0mA
±1. 5% ± 5 цифр
100uA
6.000A
1mA
10.00A
10mA
Сопротивление
600Ω
± 1% ± 3 цифры
0,1 Ω
6,000 KΩ
1Ω
60,00 KΩ
10Ω
600,0 KΩ
1KΩ
6,000 мΩ
10KΩ
60,00 мΩ
± 1% ± 5 цифр
100KΩ
Постоянной ёмкости, универсальный конденсатор
40.00nF
± 2% ± 5 цифр
10pF
400.0nF
100pF
4,000 мкФ
1nF
40,00 мкФ
10nF
400,0 мкФ
100nF
Внимание: наименьшее значение емкости, которое можно измерить в 5nF
Диод
0 В ~ 2,0 в
ВКЛ-ВЫКЛ
<10Ω
