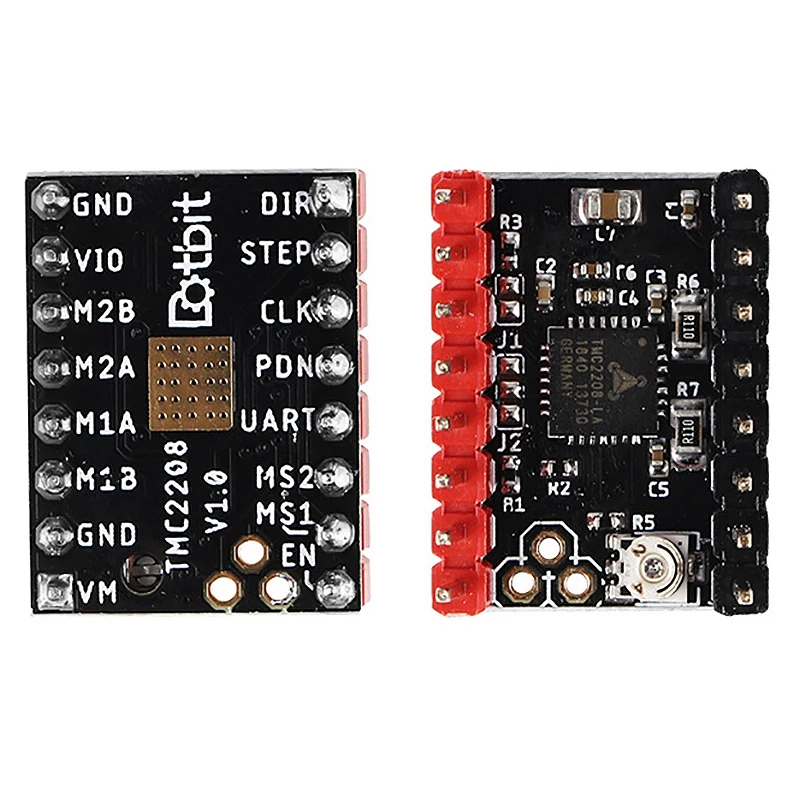

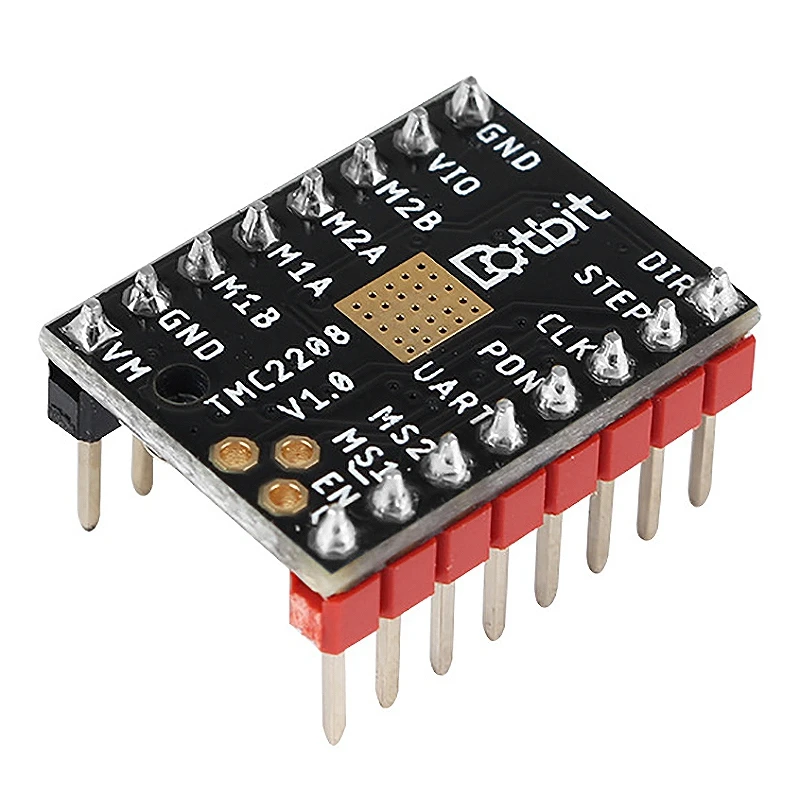

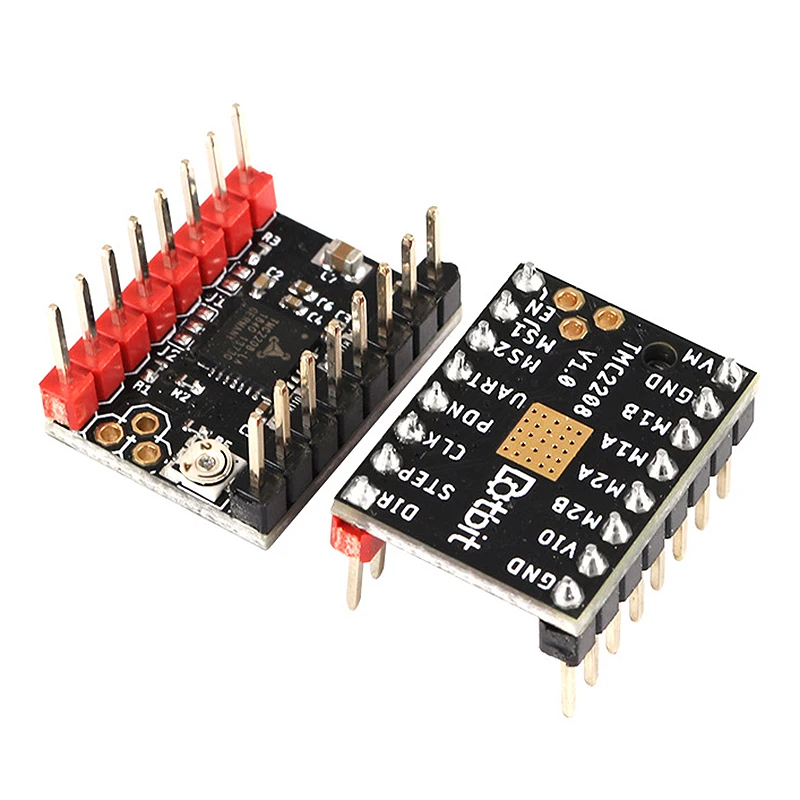

3D принтеры аксессуары Tmc2208 V1.0 Драйвер шагового двигателя бесшумный 256 высокое

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } Гибкий блок интерполяции микроплаера обеспечивает до 256 делений, позволяя идеальному синусоидальному контролю даже в системах с ограниченными частотами импульса; более быстрое ускорение/замедление двигателя, чем stealthChop, они также разработаны, потому что технология stealthChop2 ultra-quiet широко используется в 3D печати.
Совместимость с существующим 3D принтером электроники, устраняя дорогие затраты на переработку. С стандартным интерфейсом шаг/dir, он прост в использовании. Он может заменить оригинальный TMC2100 A4988 DRV8825 LV8729, более низкое тепло, особенно для рынка 3D печати. основные характеристики: интерфейс конфигурации UART (9600... 500 k Baud), технология динамической регулировки тока coolшаг, может сэкономить 70% энергии;
DcStep, stallGuard2 технология обнаружения стойла, компоненты на нижней стороне печатной платы для лучшего теплового излучения; автоматическое снижение тока в режиме ожидания.
Imax-> Максимальный ток на фазу (Imax = Irms 1,41) Примечание: 1. Vref измеряет Gnd и напряжение в середине потенциометра. 2. Не подключайте двигатель при измерении напряжения, в противном случае легко сгореть драйвер. 3. Питание должно быть подключено при измерении напряжения, не просто подключите источник питания USB. 4. Пожалуйста, обратите особое внимание на направления!
TMC2208-это ультра-тихий двухфазный шаговый двигатель, непрерывный ток привода 1,4a, пиковый ток 2А, диапазон напряжения 4,75-36 в, 256 дивизион.
Технические Характеристики Интерфейс: Шаг/Dir 1. конфигурация: шпильки CFG или UART 2. родные микроэтапы: до 1/256 3. микроступени: 1/256 4. логическое напряжение (VIO): 3-5 в 5. напряжение двигателя (ВМ): 5,5-36 в 6. фазный ток двигателя макс: 1.2A RMS, 2.0A пик.
Поэтому исходное напряжение модуля драйвера не должно превышать 1 в. В то же время модуль драйвера должен быть рассеян, в противном случае это повлияет на срок службы модуля драйвера. 7. Внутренний v-регулятор: включен 8. RDSon: ≤0. 3 ом 9. StealthChop (Тихий): Да 10. Электронный цикл: Да
11. Coolшаг: № 12. StallGuard: no 13. Dcшаг: Нет настройки тока двигателя
Лучший способ установить ток двигателя-измерить напряжение на контакте Vref (0... 2. 5 В) и настроить напряжение с потенциометром. Максимальный установочный ток двигателя составляет 1,77a RMS (0,11ohm чувствительные резисторы), но силентные палочки можно использовать только до 1,2a RMS.
Irms = (Vref 1.77A)/2,5 V = Vref 0,71
Vref = (Irms 2,5 V)/1.77A = Irms 1,41 = Imax
Vref-> напряжение на Vref pin
Irms-> RMS (корень Средний квадратный) ток на фазу (Irms = Imax/1,41)
Цвет: черный
Материал: металл + пластик
Размер: 12*12*3 см

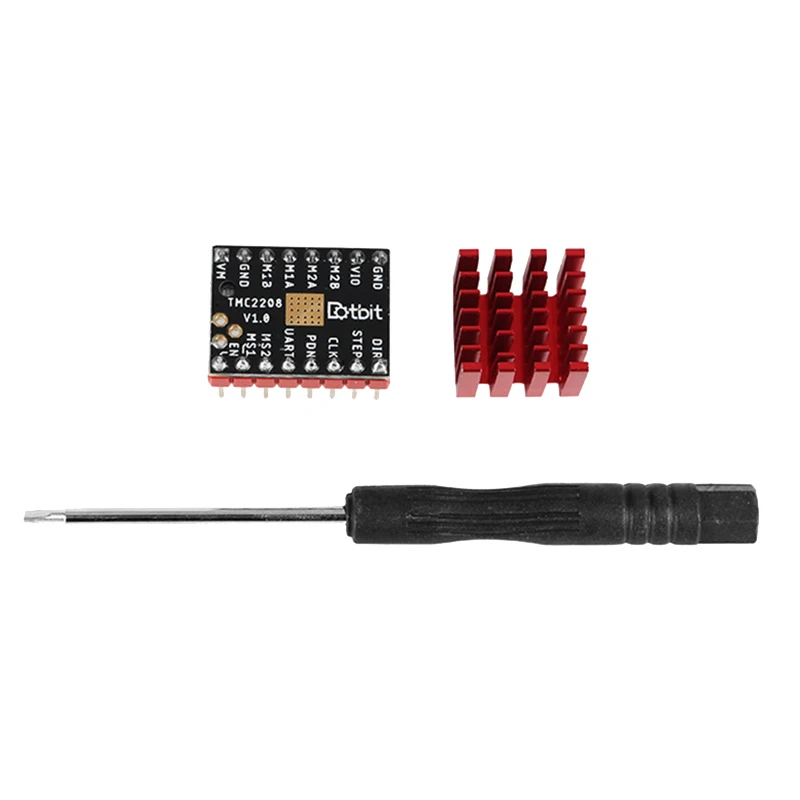

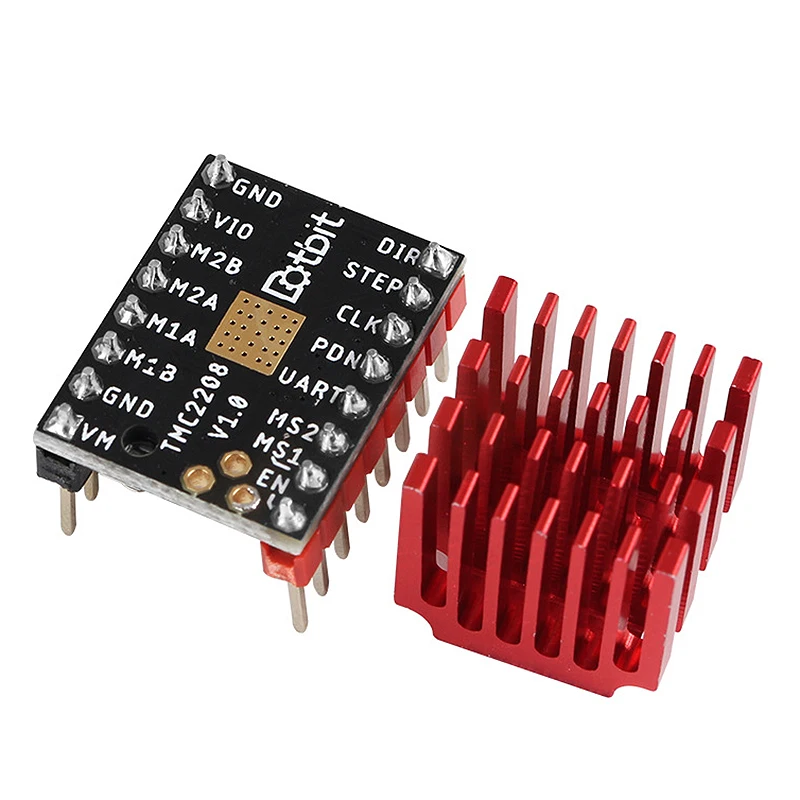

Посылка в комплект входит:
1 * Драйвер шагового двигателя

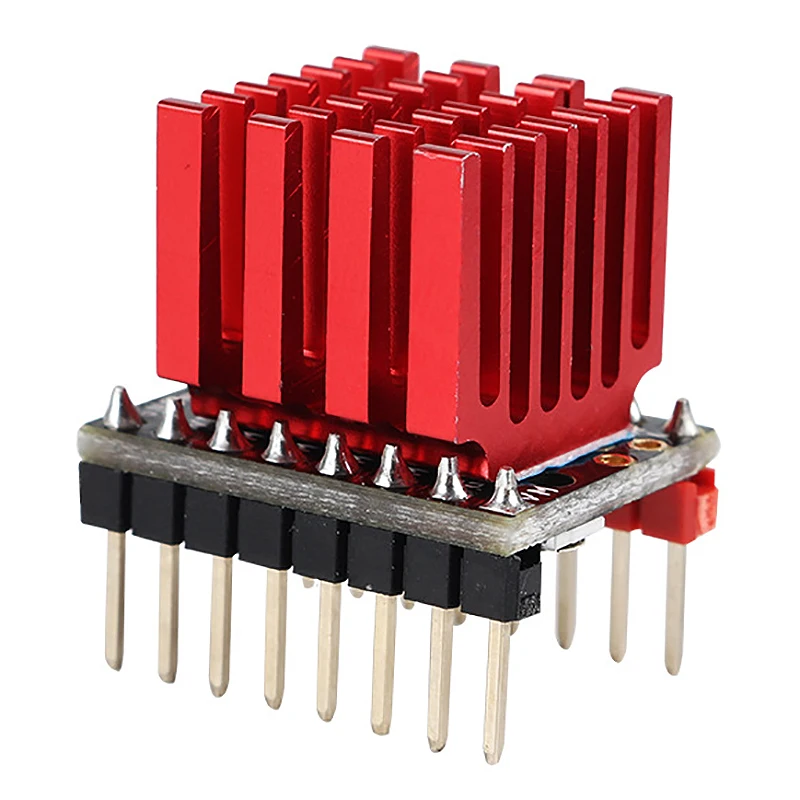

1 * Тепло корпусный блок
1 * отвертка
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
