7 0-дюймовый 16-контактный TFT ЖК-экран с резистивным сенсорным экраном RA8875

7 0-дюймовый 16-контактный TFT ЖК-экран с резистивным сенсорным экраном RA8875

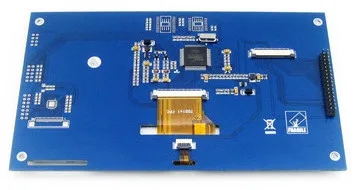

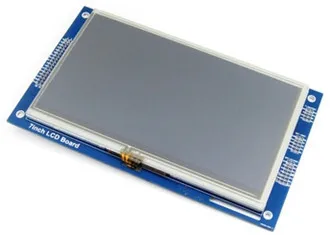

7,0 дюйм резистивный сенсорный экран ЖК-дисплей (C)

Особенности

1 встроенный 10 КБ символ ROM с размером шрифта 8x16 точек и поддержки символов наборы ISO/IEC 8859-1/2/3/4

2 блока переноса двигателя (BTE звуковой слуховой аппарат) поддерживает с 2D Функция, совместимый с 2D передача битового блока Функция

3 встроенных геометрический Скорость-up двигателя

4 программируемых курсора записи шрифта

5 функция графического курсора 32x32 пикселей

6 мощная функция прокрутки блока для вертикального или горизонтального направления

7 внешних последовательных флэш-памяти/ПЗУ SPI интерфейс поддержки (защищены коврик паяльный)

8 функция увеличения шрифта X1, X2, X3, X4 для горизонтального/вертикального направления

9 Функция вертикального вращения шрифта

10 256 пользовательских символов с 8x16 точками

Основные параметры

ЖК-дисплей Тип

На тонкопленочных транзисторах на тонкоплёночных транзисторах

Интерфейс

16PIN, 8080 серии интерфейс/4пр SPI интерфейс

ЖК-дисплей контроллер

Встроенный RA8875

Сенсорный экран Тип панели

Резистивный

Цвет глубины

256/16к

Подсветка

Светодиодный

Размер дисплея (мм)

154,08 (Ш) * 85,92 (В)

Шаг точки (мм)

0,0642 (Ш) * 0,1790 (В)

Соотношение сторон

8 : 5

Разрешение

800*480 (пиксель)

Питание

3,0 V ~ 3,6 V

Подсветка ток

TBD

Работая Temp.

TBD

Для использования

MCU без ЖК-контроллера

Интерфейс высокой четкости

PIN нет.

Символ

Описание продукта:

Тип

Функция

1

NC

2

GND

Заземления

Мощность

GND

3

D0

Pin-код

Вход/Выход

D0-D15

4

D1

5

D2

6

D3

7

D4

8

D5

9

D6

10

D7

11

D8

12

D9

13

D10

14

D11

15

D12

16

D13

17

D14

18

D15

19

CS

ЖК-чип выбор сигнала

Вход

Низкоуровневый

20

RS

Инструкция/выбор регистра данных

Вход

1: инструкция
0: регистр данных

21

WR

Операция записи

Вход

WR = 0, RD = 1

22

RD

Чтения эксплуатации

Вход

WR = 1, RD = 0

23

Сброс

ЖК-дисплей сброс

Вход

Низкоуровневый

24

NC

25

3V3

Мощность положительный

Мощность

3,3 V Вход

26

PS

Выбор сигнала параллельного/последовательного ввода

Вход

0: Выберите параллельные 8080
1: Выберите серийный 4-провод SPI

27

NC

28

T_IN

Сенсорный экран прерывания

Выход

Низкий уровень, в то время как сенсорный экран обнаруживает прикосновение

29

Ждать

Ожидание сигнала

Выход

0: темно-синяя
1: холостой ход

30

T_IN

Емкостный сенсорный экран прерывания

Выход

Нет в наличии

31

Внесение изменений

Емкостный сенсорный экран I2C данных

Вход/Выход

Нет в наличии

32

SCL

Емкостный сенсорный экран I2C часы

Вход

Нет в наличии

33

3V3

Мощность положительный

Мощность

3,3 V Вход

34

GND

Заземления

Мощность

GND

Внешний размер

Посылка содержит

7 дюймов резистивный сенсорный экран ЖК-дисплей (C) × 1 шт.

40-контактный FFC × 1 шт.
