Радиочастотный беспроводной приемопередатчик Bluetooth ведомый модуль

Радиочастотный беспроводной приемопередатчик Bluetooth ведомый модуль

Этот продукт имеет прозрачную Термоусаживаемую трубку. Без упаковки

Загрузка: http://pan.baidu.com/s/1o6BiNDS 1.(1) небольшой смысл (очень важно): TXD: Отправитель обычно представлен в качестве собственного отправителя. Нормальная связь должна быть подключена к RXD другого устройства. RXD: принимающий конец обычно представлен как собственный приемный конец, и нормальная связь должна быть подключена к TXD другого устройства. При нормальном общении TXD всегда подключается к RXD устройства! Самополучение: RXD подключается к TXD других устройств во время нормальной связи. Поэтому, если вы хотите получить данные, отправленные самостоятельно, как следует из названия, то есть вы получаете данные, отправленные самостоятельно, то есть, его собственный TXD напрямую подключен к RXD, который используется для тестирования собственной передачи и приема. Является ли это нормальным или нет самым быстрым и простым методом тестирования. Когда возникает проблема, сначала проводится тест, чтобы определить, неисправен ли продукт. Также известный как тестирование обратной связи. 1.(2) логика уровня: Уровень TTL: Нормальные данные указывают на бинарный, + 5 В эквивалентен логике «1», 0 В эквивалентен логике «0», называемой системой сигнала TTL, является положительной логикой Уровень RS232: от-12 В до-3 в, эквивалентный логике «0», + 3 В до + 12 В логический уровень, эквивалентный логике «1», является отрицательной логикой

1.(3) Особенности продукта:

1. Основной модуль использует HC-05 Рабочий модуль. Лидирующий интерфейс включает в себя VCC, GND, TXD, RXD, ключевой контакт, статус соединения Bluetooth (состояние), неподключенный выход низкий, а выход высокий после подключения. 2. Светодиод указывает на состояние подключения Bluetooth, мигание указывает на отсутствие подключения Bluetooth, медленное мигание означает вход в режим AT, двойное мигание означает, что Bluetooth подключен и порт открыт 3, нижняя пластина устанавливается с анти-обратного диода, с 3,3 V LDO, входное напряжение 3,6 ~ 6В, сила тока составляет примерно 30mA в тех случаях, когда не в паре, около 10 мА После сопряжения входное напряжение не должно превышать 7 в! 4 уровня интерфейса 3,3 V, может быть непосредственно подключенный к различные однокристальная (51, AVR, PIC, ARM, MSP430 и т. д.), 5V микроконтроллер также может быть напрямую подключены, без MAX232 нельзя пройти через MAX232! 5, эффективное расстояние открытого пространства составляет 10 метров (уровень мощности-класс 2), также возможно более 10 метров, но качество соединения этого расстояния не гарантируется. 6. После сопряжения, при использовании полнодуплексный последовательный порт, нет необходимости знать какой-либо по протоколу Bluetooth, поддержка 8-bit data бит, 1 бит стоп-бит, и паритет установка формат общения. Это также наиболее часто используемый формат связи и не поддерживает другие форматы. 7, можно втянуть в командный режим AT, установив 34 фута для установки параметров и запроса информации 8, малый размер (3,57 см * 1,52 см), Заводское производство пластырей, чтобы обеспечить качество пластырей. И набор прозрачных термоусадочных трубок, пыленепроницаемых и красивых, и обладает определенной антистатической способностью. 9, может быть переключен в режим хоста или ведомого по команде, может быть подключен к указанному устройству через команду AT 10. Поддержка стандартной скорости передачи данных от 4800bps до 1382400bps 1,4 использование продукта: После сопряжения его необходимо использовать только в качестве последовательного порта с фиксированной скоростью передачи данных. Таким образом, до тех пор, пока в последовательных устройств с "фиксированная скорость передачи данных, 8-bit data бит, отсутствие" формат связи, который может непосредственно заменить оригинальный проводной Последовательный порт. Нет необходимости изменять программу. Такие как сбор данных, смарт-автомобили, серийные принтеры, наружный точечный матричный контроль экрана. В сочетании с компьютером: подходит для связи между компьютером и устройством через последовательный порт Bluetooth, метод использования такой же, как и последовательный порт Сопряжение с мобильный телефон: подходит для связи между мобильный телефон и устройство через последовательный порт Bluetooth, используя тот же метод, что и последовательный порт Сопряжение с хостом Bluetooth: подходит для двух устройств для связи непосредственно через последовательный порт Bluetooth, например, между MCU и MCU, между проводным последовательным портом и MCU и т. д. Гибкое применение: Скорость передачи данных изменяется, потому что полученный конец и передающий конец могут выбрать соответствующую скорость передачи, и может использоваться в качестве устройства для преобразования скорости передачи, когда количество данных невелико.

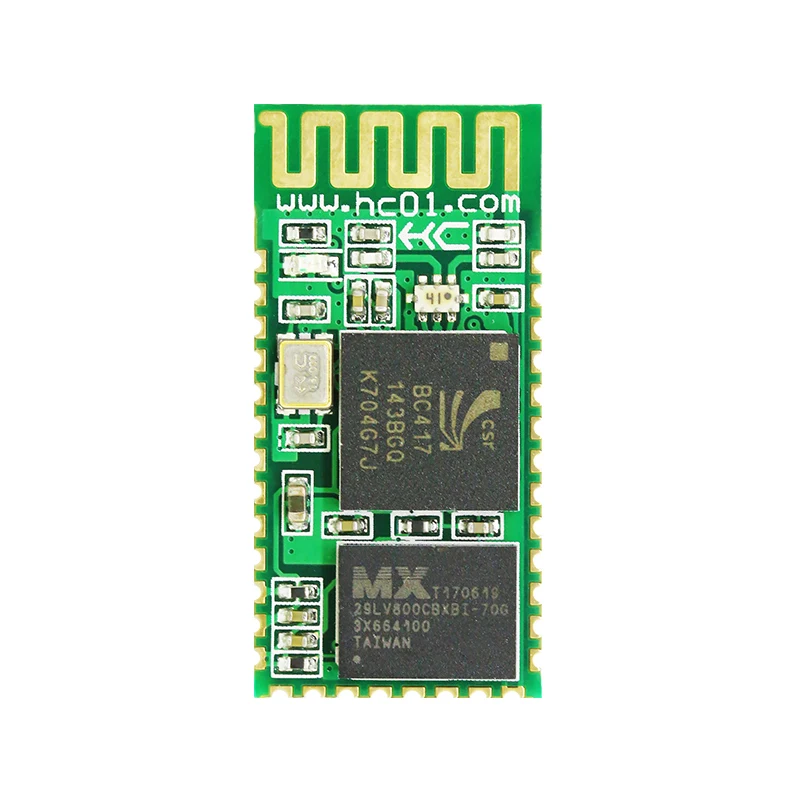

1. HC-05 модуль (сварка)

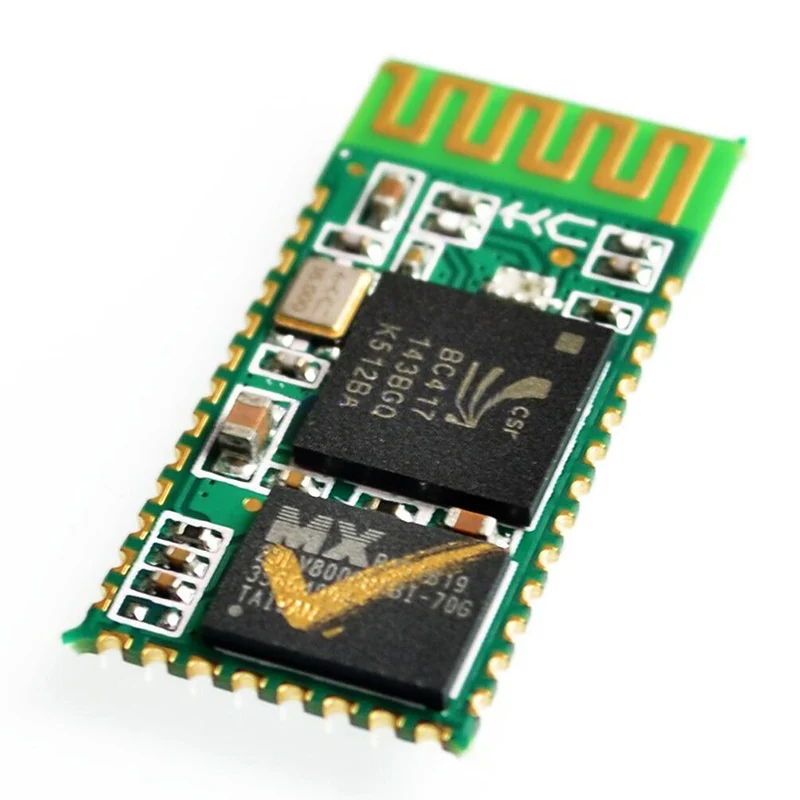

2. HC-05 (без сварки)

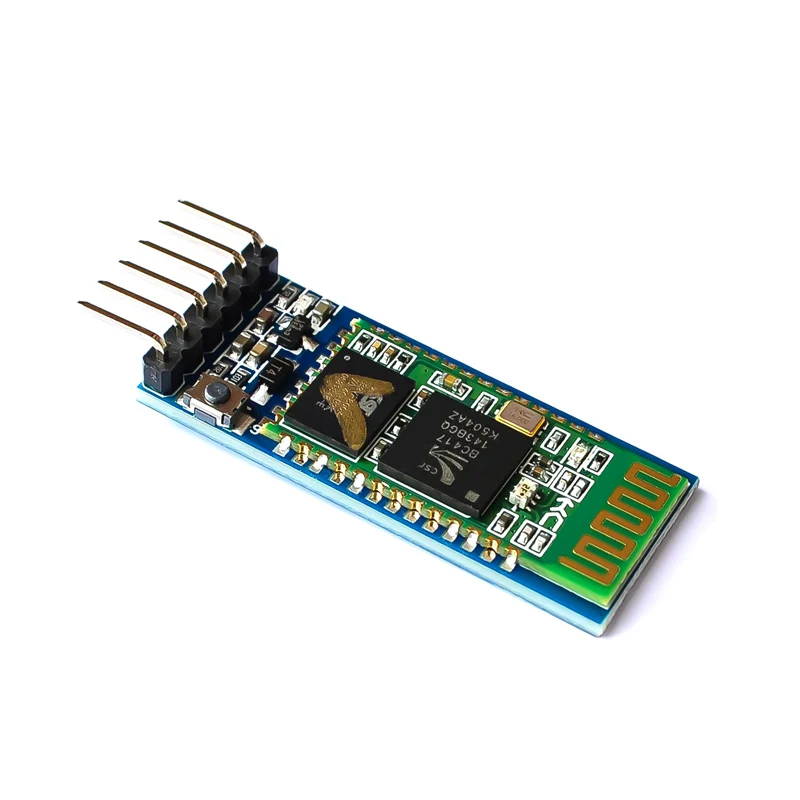

3. HC-06 (сварка)

Обратите особое внимание: следующие способы подключения: Следующие условия не являются проблемами качества продукции, которые вызваны ошибками проводки: 1. После успешного самоподавления тест TXD или RXD короткое замыкание на землю во время использования. 2. Модуль подключен к обратному источнику питания и вызывает повреждения.

Особенности продукта (HC-06) :

1. Основной модуль использует HC-06 Рабочий модуль. Лидирующий интерфейс включает в себя VCC, GND, TXD, RXD и резервный светодиодный выходной штырь. MCU может определить, подключен ли Bluetooth через статус ПИН-кода, и ключевой pin недействителен для раба. 2. Светодиод указывает на состояние подключения Bluetooth, мигание указывает на отсутствие подключения Bluetooth, постоянный светильник указывает на то, что Bluetooth подключен и порт открыт 3, нижняя пластина 3,3 V LDO, входное напряжение 3,6 ~ 6В, сила тока составляет примерно 30mA в тех случаях, когда не в паре, около 10mA После сопряжения входное напряжение не должно превышать 7 в! 4 уровня интерфейса 3,3 V, может быть непосредственно подключенный к различные однокристальная (51, AVR, PIC, ARM, MSP430 и т. д.), 5V микроконтроллер также может быть напрямую подключены, без MAX232 нельзя пройти через MAX232! 5, эффективное расстояние открытого пространства 10 метров, более 10 метров также возможно, но качество подключения не гарантируется. 6. После сопряжения, при использовании полнодуплексный последовательный порт, вам не нужно знать какой-либо по протоколу Bluetooth, но только в том случае, поддержка 8-bit data бит, 1 бит стоп-бит, И нет четности формата связи. Это также наиболее распространенный формат связи и не поддерживает другие форматы. 7. Когда соединение Bluetooth не установлено, скорость передачи данных, имя и пароль сопряжения могут быть заданы командой AT, а заданные параметры будут сохранены после отключения питания. Автоматическое переключение в прозрачный режим после подключения Bluetooth 8, малый размер (3,57 см * 1,52 см), Заводское производство пластырей, чтобы обеспечить качество пластырей. И набор прозрачных термоусадочных трубок, пыленепроницаемых и красивых, и обладает определенной антистатической способностью. 9. Ссылка-раб. Подчиненный может быть сопряжен с различными компьютерами с поддержкой Bluetooth, хостами Bluetooth, большинством мобильных телефонов с Bluetooth, КПК, PSPs и другими смарт-терминалами.

4. HC-06 (без сварки)

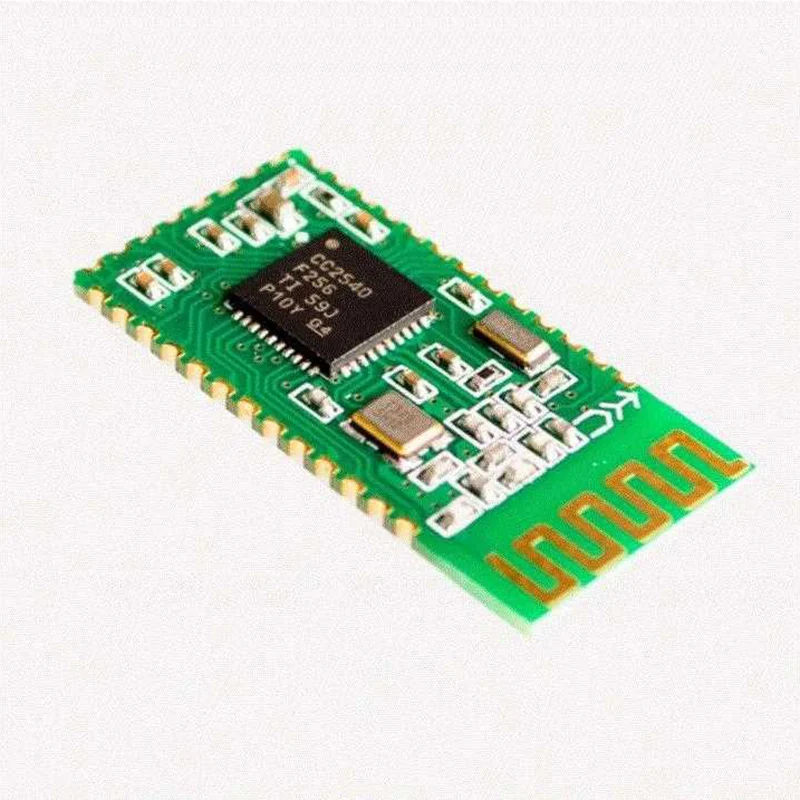

5. HC-08 (без сварки)
