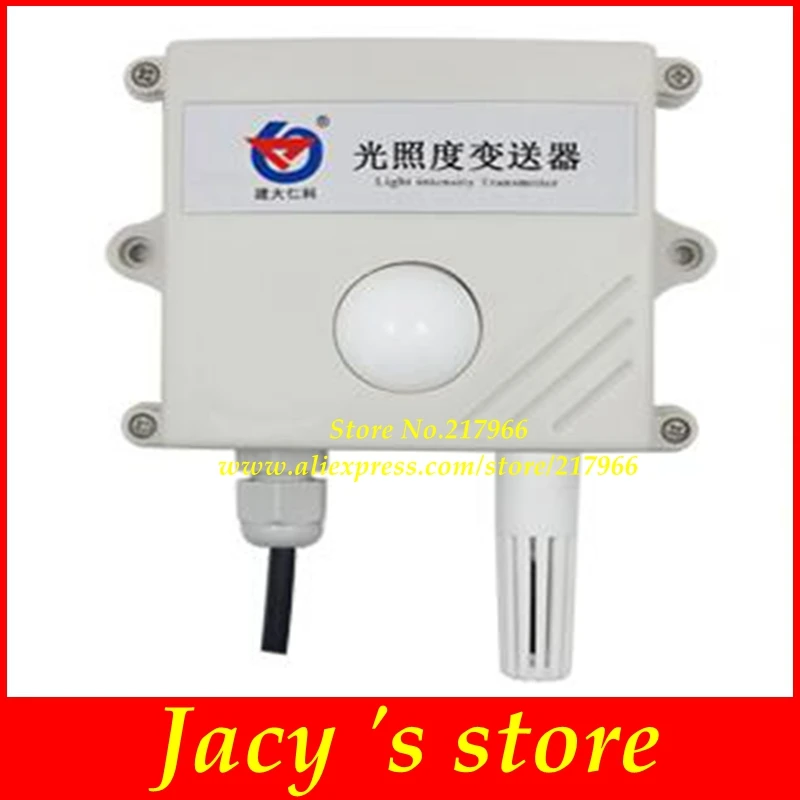

RS-GZ-*-2-*Широко используется в помещении и на открытом воздухе температура и влажность окружающей среды, светильник мониторинга интенсивности, таких как сельскохозяйственные теплицы, Цветочная культура и другие случаи. Этот продукт использует высокочувствительный датчик обнаружения освещенности, имеет широкий диапазон измерений, хорошую линейность, стабильность сигнала, высокую точность. Опционально4-20мА/0-5 В/0-10 вДругие Аналоговые выходы сигнала также могут быть выбраныRS485 (стандартный протокол modbus)Данные о напряжении на выходе, температуре, влажности и светильник хранятся в трех регистрационных единицах. Контроллер может прочитать протокол для получения измеренных данных. Для получения подробной информации см. Таблицу выбора.

Тип 485:

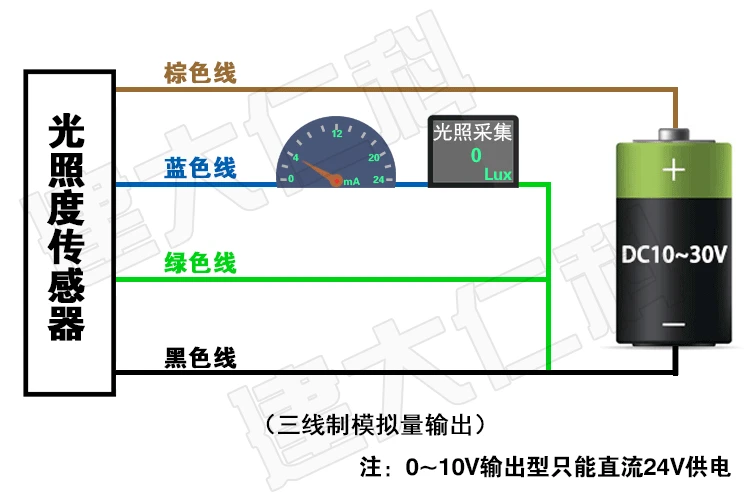

Аналоговый тип:

Тип 485:Аналоговый тип:

(1) расчет выходного сигнала в режиме тока

Например, диапазон 0 ~ 65535lux, выход 4 ~ 20 мА, когда выходной сигнал 12 мА, рассчитать текущее освещение. Пролет этот светильник Таблица размеров предназначена 65535 lux и выражен с 16 мА ток сигнала, 65535 lux/16 ма = 4095,9375 lux/mA, Т. Е. Ток 1 мА представляет собой изменение освещенности 4095,9375 люкс. Значение измерения 12mA-4mA = 8mA. 8мА * 4095.9375lux/mA = 32767.5lux. Сила тока 32767.5lux.

(2) расчет преобразования выходного сигнала типа напряжения

Например, диапазон 0 ~ 65535lux, 0-10 в выход, когда выходной сигнал 5 В, рассчитать текущее освещение. Диапазон измерения этого светильник составляет 65535 люкс, выраженный в качестве сигнала напряжения 10 В, 65535 Люкс/10 В = 6553,5 Люкс/в, Т. Е. Напряжение 1 в представляет собой изменение освещенности 6553,5 люкс. Измеренное значение 5 В-0 В = 5 В. 5 в * 6553,5 Люкс/В = 32767,5 люкс. Сила тока 32767.5lux.

(1) аппаратное соединение

Устройство подключается к компьютеру через USB до 485 (Примечание: в конфигурации только одно устройство 485 подключено к шине 485)

(2) Компьютерная работа

(1) Загрузить 485 посылка оборудования(См. Подробную информацию на странице для получения информации по адресу)

(2) установка программного обеспечения устройства отладки драйверов

В

(3) конфигурация параметров

1,Выбирайте правильный размерCOMПорт ("Мой компьютер-свойства-Диспетчер устройств-порт" видCOMПорт)

USB-485-3 название драйвера компании по умолчаниюUSB-SERIAL CH340

2. Подключите устройство и включите его. Нажмите кнопку проверки скорости передачи данных программного обеспечения. Программное обеспечение проверит скорость передачи данных и адрес текущего устройства. Скорость передачи данных по умолчанию составляет 4800 бит/с, а адрес по умолчанию-0x01.

3. В соответствии с необходимостью изменения адреса или значения скорости передачи данных нажмите «настройки». В то же время вы можете запросить Статус функции устройства.

4. Если тест не прошел, проверьте проводку устройства и установку привода 485.

  Оборудование нашей компании по умолчанию адрес 1, скорость передачи данных 4800, отсутствие паритета, 8 бит данных, 1 стоп бит. Может использоваться как дополнительный модуль разработки для доступа к программному обеспечению хоста, ПЛК или конфигурации и т. д., как описано ниже:

(1) Разработка вторичного программного обеспечения

В соответствии со стандартным протоколом Modbus-RTU используйте код функции 03 для запроса устройства, и устройство ответит, когда оно получит законную инструкцию. Интервал опроса программного обеспечения и время ожидания рекомендуется установить на 200 мс или более. Подробные протоколы и примеры для общения см. Описание соответствующей части руководства.

(2) доступ к PLC или Kunlun state, управление силой, король конфигурации и другое программное обеспечение конфигурации.

2,1 новое оборудование необходимо выбрать «PLC» --- «Modicon» --- «ModbusRTU».

2,2 при определении переменной, выберите ввода-вывода действительное количество для тип переменной и коротким рукавом (16-бит Подпись номер) для передачи данных типа.

2,3 когда регистр управляется, тип регистра выбирается как «HR holding register (command No. 03)», и Kunlun on state должен быть установлен как «4 зоны выходного регистра», атрибут чтения/записи является «Только чтение», И регистр влажности 40001 (Контроль силы должен быть установлен офсетом 1) Или 40002 температуры (необходимо установить контроль силы, чтобы компенсировать 2).

2,4 рекомендуется установить таймаут связи и частоту захвата более чем на 200 мс.

2,5 после успешного общения значение регистра делится на 10 для получения реальных данных о температуре и влажности.
