Hantek CC65 + головка 1008C 8CH USB Автоматический осциллограф/DAQ/8CH программный генератор

Hantek CC65 + головка 1008C 8CH USB Автоматический осциллограф/DAQ/8CH программный генератор

Пакет включает в себя:

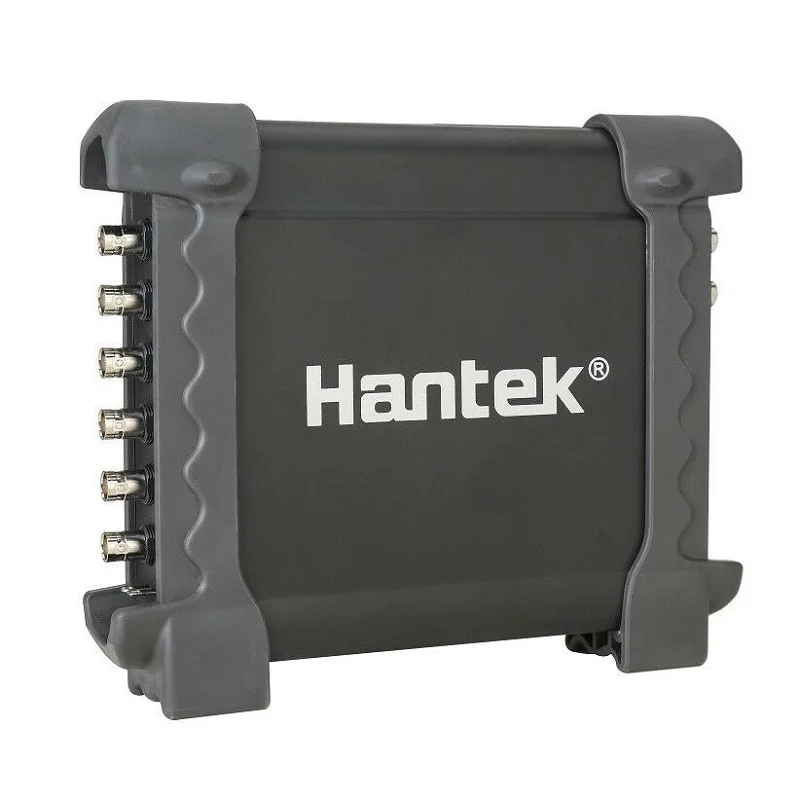

1008C 8CH Автоматическая область/DAQ/8CH Программируемый генератор (основная часть) * 1

HT30A Hantek BNC к двойному Банановая головка тестовая линейка * 3

CC-65A AC/DC 20 кГц токовые клещи * 1

Вторичный зажигания зонд (HT25)* 1

Сзади закрепления датчика * 3 комплекта (5 шт.)

Крокодил зонд/кабель * 8

HT18A защищенный зажим «крокодил» * 3

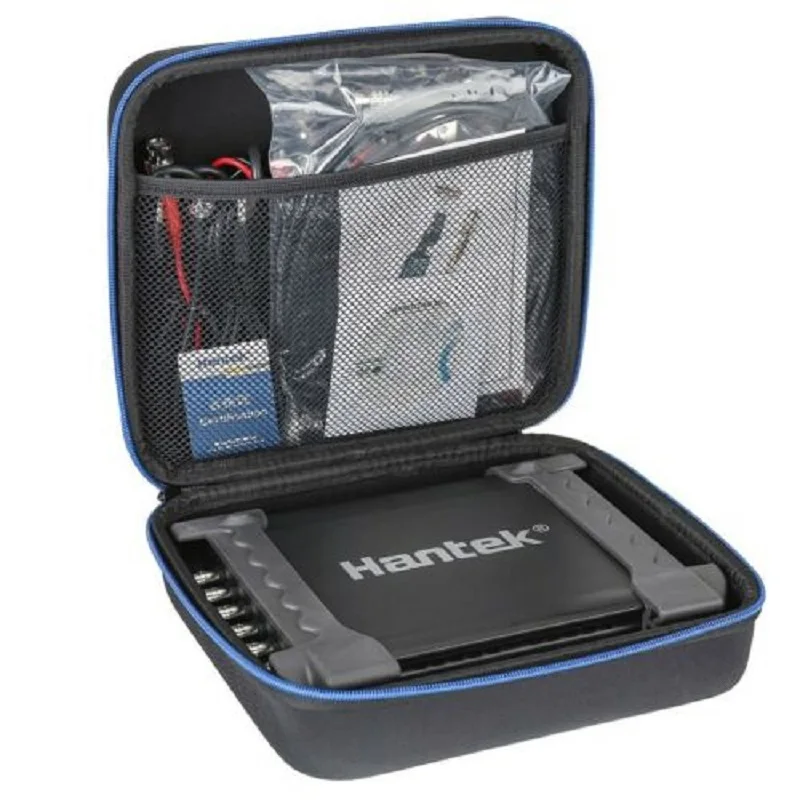

Сумка (смотрите картинку) * 1

Руководство пользователя-1 шт

Кабель USB * 1

Компакт-диск с программным обеспечением (драйвер) * 1

Особенности:

8 каналов осциллографа для испытаний транспортных средств. Более 70 видов автомобильных диагностических функций (розжиг/сенсор для транспортного средства обнаружения/перформе/стартер и зарядки схемы и т. д.).

Видео помощи функции, обеспечивает передачу видео с помощью диагностики, который может быть просмотра в режиме онлайн,

Диагностический результат можно произвести диагностический отчет. Напечатанный или принятых скриншот, нажав одним нажатием кнопки, много способов, чтобы сохранить данные.

Чтобы снизить общую запись сигнала в течение длительного времени. Он может имитировать распредвала и коленчатого вала сигнала.

Передача сигналов через USB 2,0 интерфейс, подключи и играй, и не требуется дополнительный источник питания;

Функция выбора

Есть три функции диагностики автомобиля, осциллограф и генератор сигналов, В том числе 78 типов транспортных средств, функция диагностики.

Одна кнопка скриншот

Сохранить текущее сигнала и получения фотографии. Место хранения является необязательным, и легко найти.

Краткое руководство

Фрагмента Краткое руководство колонка с помощью одной кнопки. У вас есть особые vedio руководство для каждого транспортного средства, функция диагностики, в том числе метод подключения, метод регулировки, опорного сигнала и т. д. И это поддерживает должны быть проверены путем сканирования qr-кода.

Опорного сигнала

Есть 78 видов стандартной формы внутри и может быть идентификатор или закрыть с помощью одной кнопки. Удобно для того, чтобы быть сопоставлены.

Метод измерения

20 видов автоматическое измерение метод, который может быть идентификатор или закрыть с помощью одной кнопки. Удобно и визуальный огласить результата.

Печать

Результат может быть напечатан на одной пуговице и генерировать отчет о диагноза, который легко быть сохранено и запись.

В соответствии с указанным сравнение сигналов

Пользователь может сохранить форму волны, как в соответствии с указанным формат и фрагмента его снова в тех случаях, когда вам нужно сравнивать их сигналов catched в разное время.

Хранение данных

Диагноз результат могут быть сохранены в качестве формата txt, csv, rfc, xls, doc, фон и т. д. Удобно для того, чтобы быть проверены и по сравнению с более поздними версиями.

8CH Диагностика автомобиля

8CH сигнала можно измерить одновременно. Измерение напряжения каждого канала можно отрегулировать самостоятельно. Вы можете выбрать, чтобы открыть или закрыть каждого канала.

Функция записи сигналов

Поддержка записи и воспроизведения сигнала. Сигнал может быть сохранить в жесткий диск компьютера и легко читать. Нет ограничения к рекордному времени, которое может в течение длительного времени Измерьте и запишите сигналов для устранения неисправности.

Многоязычная поддержка

Поддерживает отображение поверхности в китайский, английский, немецкий язык, и он может быть включен свободно.

Измерение курсора

Поддержка 4 типов курсора режим измерения, крестовидное, трека, горизонтальный и вертикальный. Это легко считывать и напряжение нестандартного пошива сигнала.

Цвет и легкость

Фоновый цвет является необязательным как предпочтения потребителя. И легкость сигнала и решетчатое окошко настраивается.

Простота установки программного обеспечения

Установите программное обеспечения для подключения к компьютеру и начать пользоваться без каких-либо других драйверов. Поддержка WIN XP/7/8/10.

Usb-связь

USB2.0 блок питания + интерфейс связи, подключи и играй, а также поддерживает горячее подключение.

Генератор сигналов

Генератор сигналов функция, можем имитировать коленчатого вала и распределительного сигнала.

Транспортное средство диагностики функция

Зажигания

Первичного зажигания (регулятор напряжения)

Первичного зажигания (ток)

Первичного зажигания (напряжение и ток)

Первичного зажигания (коленчатый вал сенсором)

Основной зажигания газовой плиты, SecondaryIgnition

Вторичный

Вторичный распределителя зажигания тип (разъем свинец)

Вторичный распределителя зажигания тип (король свинец)

Вторичный DIS (положительный на угле)

Вторичный DIS или КПК (отрицательный на угле)

Вторичная катушка выход диагностики

Вторичный зажигания газовой плиты первичного зажигания

Датчики давления

Датчики воздушного потока

Датчики воздушного потока (полистерола) раскаленной проволкой)

Датчики воздушного потока (воздух лопасти)

Воздушный FlowSensor (Бош Дизель)

Воздухозаборник датчик давления (Бош Дизель)

Распределительного вала

Распределительного вала (Индуктивный)

Распределительный вал (переменный ток рады)

Распределительного вала (Холла)

Распределительного вала (BOSCH инжектор коллектора системы впрыска топлива)

Коленчатый вал

Коленчатый вал Индуктивный бег

Коленчатый вал Индуктивный сгибать

Коленчатый вал Холла

Датчик положения коленчатого вала и первичного зажигания

Компонентов

Компонентов пикап (Холла)

Компонентов Индуктивный пикап сгибать

Компонентов Индуктивный палочки кроссовки на шнуровке

Лямбда-зонд Датчики

Лямбда-зонд из оксида титана

Lambda датчик циркония

Lambda датчик циркония пред-и пост-кошка

Датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки потенциометр

Датчик положения дроссельной заслонки переключатель

Педаль дроссельной заслонки переключатель (Бош Дизель)

АБС-пластик цифровой датчик скорости

ABS аналоговый датчик скорости

Температура охлаждающей жидкости (5 В)

Температура охлаждающей жидкости (GM/Vauxhall Simtec

Датчик удара

Карта аналоговый

Карта Цифровой

Холла скорость движения сенсор

Педаль акселератора (Бош Дизель)

Диагностика автобуса

Подключению CAN-шины

Подключению CAN-шины Просмотр данных

Подключению CAN-шины сигнал целостности

Подключению CAN-шины LH долгое захвата

LIN автобус

LIN автобус

Двигатель

Бензин

Локализованная резка инжектор (регулятор напряжения)

Локализованная резка инжектор (ток)

Многоточечная инжектор (регулятор напряжения)

Многоточечная инжектор (ток)

Инжектор напряжение и сила тока

Инжектор тока и первичного зажигания

Дизельное топливо

Коллектора системы впрыска топлива (ток)

Инжектор Bosch CDi 3 (ток)

Инжектор Bosch Инжектор дизельного топлива (холостой ход)

Инжектор Bosch Инжектор дизельного топлива (ускорения)

Дизель свечи накаливания

Электронный топливный насос

Фильтр с активированным углем электромагнитный клапан

ERG рециркуляции электромагнитный клапан

Шаговый двигатель пример-1 шт.

Шаговый двигатель Пример 2

Управляющий клапан холостого хода (поворотный)

Управляющий клапан холостого хода (Electromagmetic)

Дроссельной заслонки Серводвигатель (холостой ход)

Дроссельной заслонки Серводвигатель (ускорения)

Bosch CDi3 количество регулирующий клапан

Bosch CDi3 клапан регулятора давления

Переменная скорость охлаждения вентилятор

Переменная скорость охлаждающим вентилятором

Переменный Распредвал изменения фаз газораспределения

Запуск и зарядка

Зарядный схемы

Зарядный схемы ток/напряжение

Зарядный схемы ток/напряжение начиная 24V

Зарядный схемы ток/напряжение холостого хода 24V

Зарядный схемы генератора переменного тока пульсации/диод диагностики

Относительная сжатия бензин

Относительная сжатия дизельного топлива

Начиная с перепада напряжения

Общие осциллограф

Модель

Hantek1008C

Аналоговый канал

8

Входной импеданс

Сопротивление: 1MΩ

Входная чувствительность

10мв/div до 5V/div

Входное соединение

Постоянного тока

Разрешение

12 бит

Объем памяти

4K

Макс. Входное напряжение

400 вольт постоянного тока (DC + Пик переменного тока)

Частота дискретизации в реальном времени

2.4MSa/s

Время BaseRange

1ns/div до 20000s/div(1-2-5sequences)

Время Основание точность

± 50ppm

Источник запуска

CH1, CH2,CH3,CH4, CH5, CH6,CH7,CH8

Режим запуска

Края

Перемещение по оси входного сигнала

CH1

Ось Y вход

CH2

Прибор для измерения напряжения

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase,Vavg, Vrms, Vcrms, prestoot, Overshoot

Измерения времени

Частота, период, время подъема, время падения, позитивная ширина, отрицательная ширина, рабочий цикл

Курсоры измерения

Горизонтальный, вертикальный, трека, автоматическое измерение режимов

Сигналов процесса

+,- , X, k, ÷, БПФ, инвертировать

Диапазон напряжения

10mV до 5V/div @ x 1 зонд

100mV до 50V/div @ x 10 зонд

10В до 5000V/div @ x 1000 зонд

100V до 50000V/div @ x 10000 зонд

200mV до 100V/div @ 20:1

Постоянная сила тока

100mA to50.0A/div @ CC65(20A)

1000mA to500.0A/div @ CC65(65A)

1A to100.0A/div @ CC650(60A)

1A to200.0A/div @ CC1100(100A)

10A to2000.0A/div @ CC1100(1100A)

БПФ

Прямоугольный, Hanning, Hamming, Блэкман окна

Математика

Сложения, вычитания, умножения, деления

Интерфейс

USB 2,0 (полной скорости)

Мощность

Не требуется дополнительный источник питания

Размер

190x167x35 (мм)

Вес

0,63 кг

Высокое давление зонд зажигания

1

Programmablesignal генератор

Канал

8CH

Уровень выходного напряжения

LVTTL

Частотный диапазон

0-250 кГц

3. Способ подключения:

1. Подключите BNC класса A линия испытания на CH1 канал осциллографа, положительный полюс вставляется в сигнальная линия терминал датчика положения распределительного вала через зонд, И с отрицательным полюсом основывается с защищенный зажим «крокодил»;

2. Подключите BNC к концу B линия испытания на CH2 канал осциллографа, вставьте положительный полюс через зонд в положительной клемме кулачкового вала сигнальной линии, И негативные зажимы типа «крокодил»;

3. Включите CC65 токовые клещи блок питания, положите его в 1mv/10ma файл, зажим положительный электрод Топливная форсунка и подключите его к осциллограф CH3;

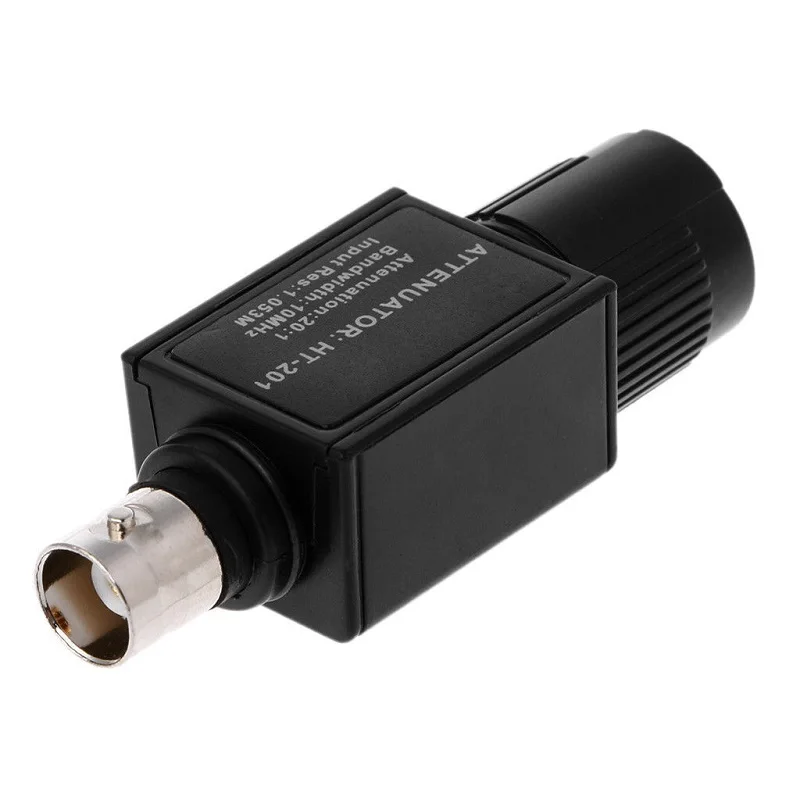

4. Подключите HT30 тестовая линия BNC конец HT201 аттенюатор и подключите его к осциллографа канала CH4. Зонд положительное соединение датчик обнаруживает катушка зажигания Клемма заземления.
