Двухканальный генератор сигналов DDS 15MH/30 МГц/40 МГц/50 МГц/60 МГц произвольная форма

Двухканальный генератор сигналов DDS 15MH/30 МГц/40 МГц/50 МГц/60 МГц произвольная форма

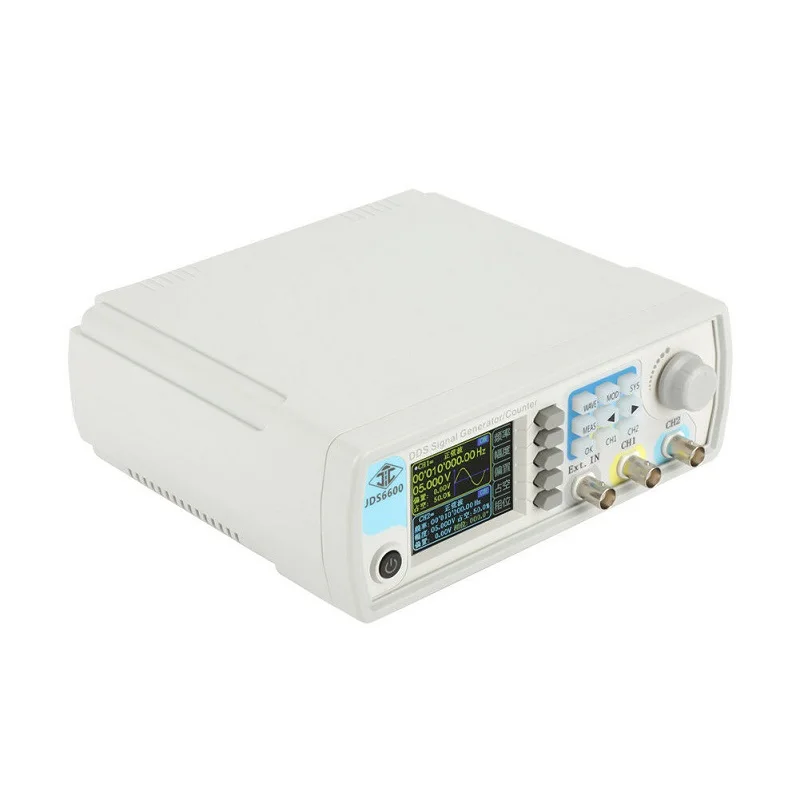

JDS6600 100 МГц двухканальный генератор сигналов произвольной формы DDS импульсный 14 бит

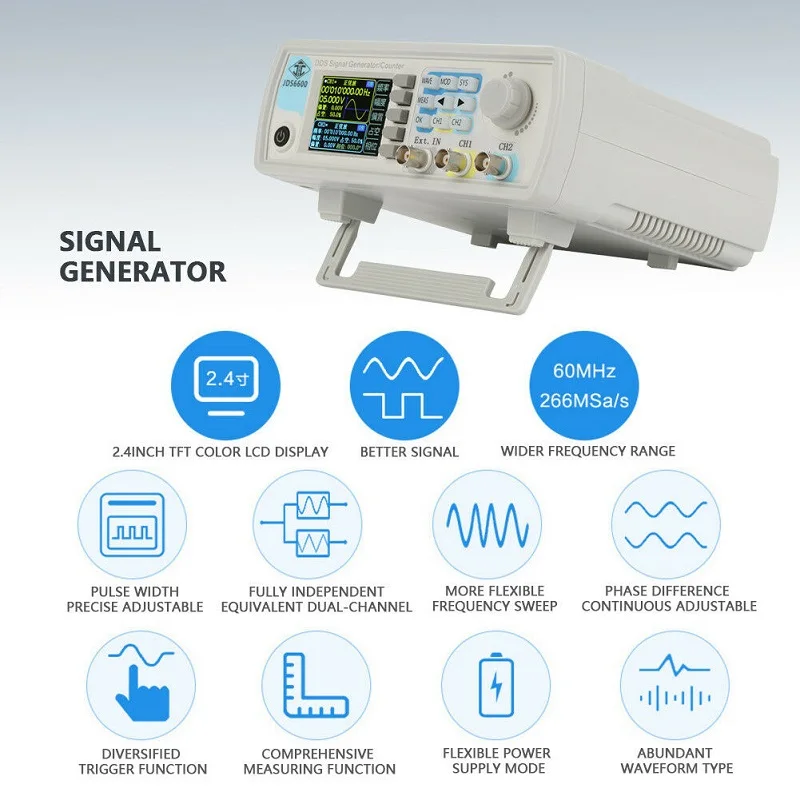

Особенности:

Технические характеристики:

Модель (Опционально)

JDS6600-15M

JDS6600-30M

JDS6600-40M

JDS6600-50M

JDS6600-60M

Синусоидальная волна Частотный диапазон

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Прямоугольная волна Частотный диапазон

0 ~ 15 МГц

От 0 до 25 МГц

От 0 до 25 МГц

От 0 до 25 МГц

От 0 до 25 МГц

Треугольники волны Частотный диапазон

Пульсовой волны Частотный диапазон

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

TTL цифровой волновой Частотный диапазон

Произвольных Частотный диапазон

Длительность импульса: диапазон регулировки

100nS ~ 4000S

50nS ~ 4000S

40nS ~ 4000S

30nS ~ 4000S

25nS ~ 4000S

Прямоугольная волна времени нарастания импульсов

≤ 25ns

≤ 15ns

≤ 10ns

≤ 10ns

≤ 10ns

Минимальная частота Разрешение

0,01 Гц (0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3 часа

± 1ppm/3 часа

Характеристик формы волны

Сигналов типа

Синус, квадрат, пульс (регулируемый Рабочий цикл, точная регулировка ширины и периода импульса), треугольная волна, частичная синусоида, КМОП волна, уровень постоянного тока (установка амплитуды постоянного тока путем регулировки смещения), полуволна, полная волна, положительная волна лестницы, анти-лестничная волна, шумовая волна, экспоненциальный подъем, геометрической падение, Мульти звуковая волна, симплетический пульс и Lorenz пульс и 60 произвольных сигналов

Длина волны

2048 точек

Сигналов

Частота дискретизации

266MSa/s

Сигналов в вертикальном направлении

14 бит

Синусоида

Гармоническое подавление

≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)

Суммарный коэффициент гармонических искажений

<0.8%(20 Гц ~ 20 кГц, 0dBm)

Квадратная волна и импульсная волна

Выброс

≤ 5%

Пульсовой волны

Рабочий цикл диапазон регулировки

0.1% ~ 99.9%

Частичное синусоида

Рабочий цикл диапазон регулировки

0.1% ~ 99.9%

Пилообразный сигнал

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Выход характеристики

Синусоидальная волна диапазон амплитуды

Частота ≤ 10 МГц

10 МГц ≤ частота ≤ 30 МГц

30 МГц ≤frequency

2mVpp ~ 20Vpp

2mVpp ~ 10Vpp

2mVpp ~ 5Vpp

Квадратная волна, треугольная волна

Диапазон амплитуды

Частота ≤ 10 МГц

10 МГц ≤частота ≤ 25 МГц

2mVpp ~ 20Vpp

2mVpp ~ 5Vpp

Амплитуда

Разрешение

1mV

Амплитуда

Стабильность

± 0.5%/5 часов

Ровность

Амплитуда

± 5%(<10 МГц); ± 10%(>10 МГц)

Выходного сигнала

Выход

Импеданс

50Ω ± 10% (Типичный)

Защита

Все выходы сигнала могут работать в течение 60, когда нагрузка коротка.

DC офсетная печать

Офсетная печать

Диапазон регулировки

Выходная амплитуда> 2 в

0,2 V <Выход диапазоне ≤ 2V

0 <Выход амплитуда ≤ 0,2 V

-9,99 V ~ 9,99 V

-2,5 V ~ 2,5 V

-0,25 V ~ 0,25 V

Офсетная печать Разрешение

0,01 V

Фазы характеристики

Фазы

Диапазон регулировки

0 ~ 359.9o

Фазы разрешение

0.1o

TTL/CMOS выход

Низкий уровень

<0,3 V

Высокий уровень

1 В ~ 10 в

Повышение уровня/осеннее время

≤ 20ns

Измерение наружных размеров функция

Частотомер функция

Диапазон измерения частоты

1 Гц ~ 100 МГц

Точность измерения

Время ворот 0,01 S ~ 10s непрерывная регулировка

Функции счетчика

Диапазон измерений

0-4294967295

Способ связи

Методы соединения постоянного и переменного тока

Метода подсчета

Вручную

Вход сигнала Диапазон напряжения

2Vpp ~ 20Vpp

Длительность импульса: измерение

Разрешение 0.01us, максимальное измеряемое 20s

Период измерения

Разрешение 0.01us, максимальное измеряемое 20s

Функция развертки

Развертки канала

CH1 или CH2

Тип развертки

Линейная развертка, логарифмическая развертка

Время развертки

0,1 s ~ 999,9 s

Диапазон настройки

Каких-либо настроек между Максимальная выходная частота соответствующего модель отправная точка (0,01 Гц) и конечная точка

Развертки направление

Вперед, назад и круглый ход

Разрыва функция

Количество импульсов

1-1048575

Серийную съемку

Ручной взрыв, CH2 burst, внешний burst (AC), внешний burst (DC)

Общие характеристики

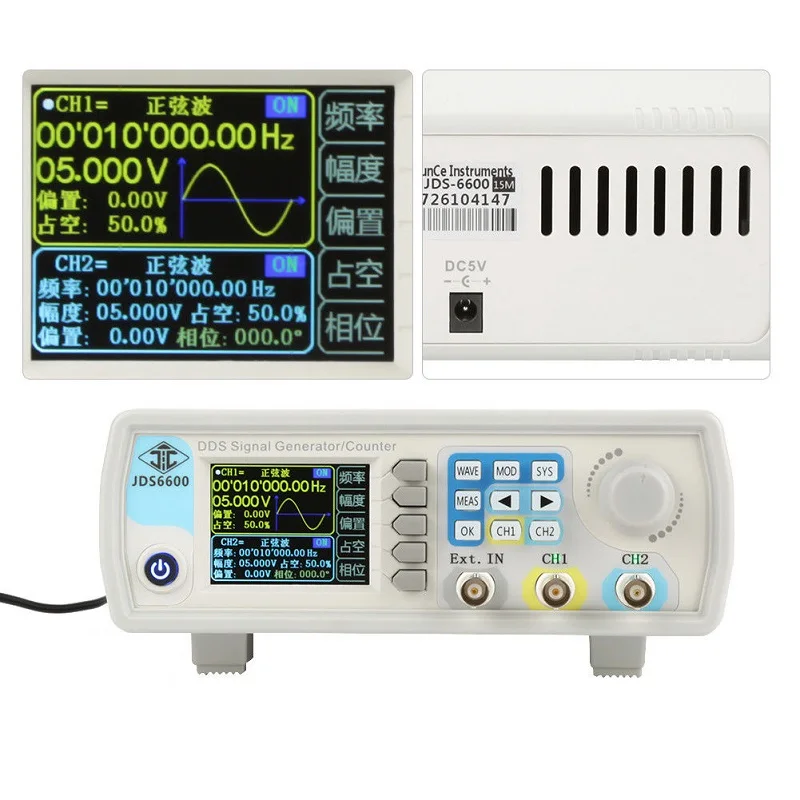

Дисплей

Дисплей типа

2,4 дюймов TFT цветной ЖК-дисплей дисплей

Магазин и нагрузки

Количество

100

Позиция

От 00 до 99 (00 параметров места памяти загружается по умолчанию в качестве включения)

Произвольная волна

Количество

От 1 до 60 всего 60 групп (15 групп по умолчанию в качестве включения питания)

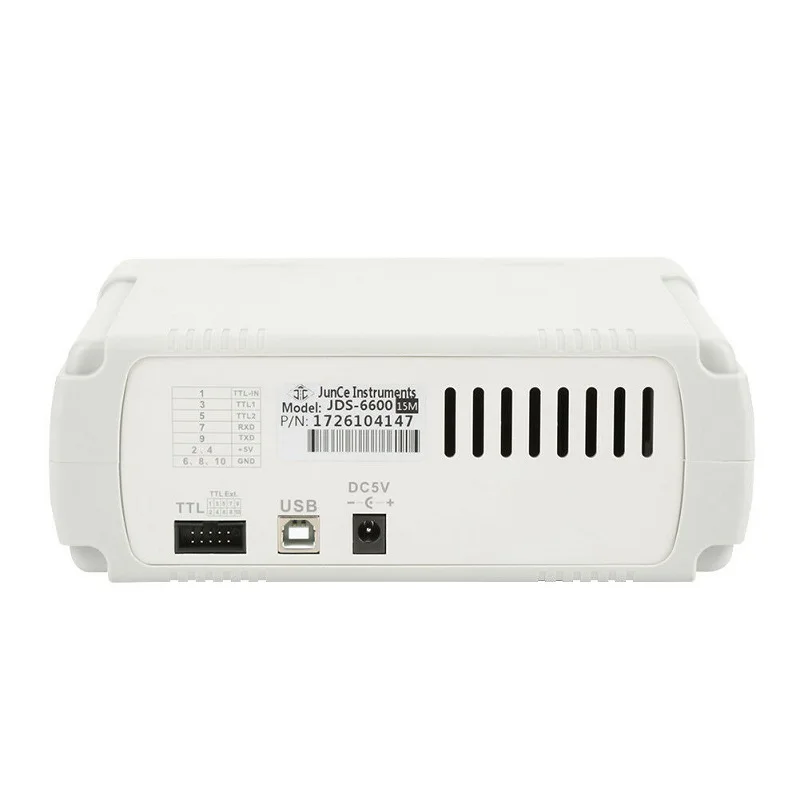

Интерфейс

Интерфейс режим

USB к последовательный интерфейс

Интерфейс расширения

С последовательным интерфейсом TTL уровня для вторичного развития пользователя

Связь скорости

Утвердить стандарт 115200bps

Протокол

С помощью командной строки протокол становится открытым

Мощность питания

Напряжение диапазон

DC5V ± 0,5 V

Технология изготовления

Технология поверхностного монтажа, крупномасштабные интегральные схемы, высокая надежность, длительный срок службы

Быстрый тон

Пользователи могут включить или выключить, установив программу

Эксплуатационных характеристик

Все ключевые операции, непрерывная Регулировка ручки

Условия окружающей среды

Температура: 0 ~ 40 ℃ Влажность: <80%

Вес: 1087 г (прибл.)

Тип штекера:Штепсельная вилка США, штепсельная вилка европейского стандарта (Опционально)

Напряжение: AC100-240V

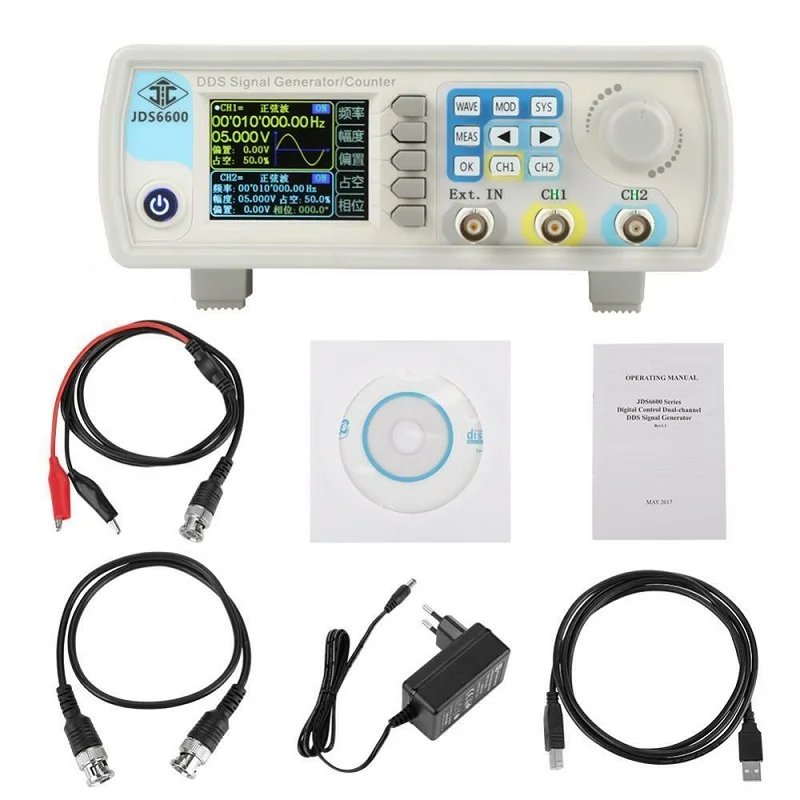

Посылка включает в себя:

(1 шт.);JDS6600Двухканальный генератор сигналов
1 x Мощность адаптер
USB кабель (1 шт.);
2 кабеля для подключения сигнала
Руководство пользователя на английском языке-1 шт.
CD-диск-1 шт.
1 х кабель с байонетным коаксиальным разъемом
