FellTech FY6600-15M 15 МГц цифровой контроль двухканальный DDS функция генератор сигналов

FellTech FY6600-15M 15 МГц цифровой контроль двухканальный DDS функция генератор сигналов

Особенности:
1. Использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений.
2,4-дюймовый TFT цветной ЖК-дисплей с разрешением 320*240, одновременные параметры дисплея и графика CH1 и CH2.
3. Используйте 14-битный высокоскоростной чип конвертера D/A (погрешность вывода 5Vpp составляет менее 1МВ), частота дискретизации 250MSa/s и вертикальное разрешение 14 бит.
4. Может выводить до 97 групп функций/произвольной формы волны: 33 группы заданных сигналов и 64 группы пользовательских сигналов.
5,64 групп функций хранения произвольных волн, каждая глубина хранения сигналов составляет 8192 точек * 14 бит.
6. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
7. Функция развертки: Линейная развертка и логарифмическая функция развертки s; 0,01 s-999,99 s Время развертки; Направления развертки вперед, назад и круглого хода.
8. Функция VCO (выход управления напряжением): частота/амплитуда/смещение/рабочий цикл и модуляция PWM.
9. Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
10. Функция счетчика частоты: Макс. Рабочая частота составляет 100 МГц и мин. Рабочая частота составляет 0,01 Гц.
11. Функция счетчика: 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока.
12. Поддержка двух или более генераторов сигналов, подключенных для достижения многоканального выхода, максимальная поддержка 16-канального синхронного выхода.

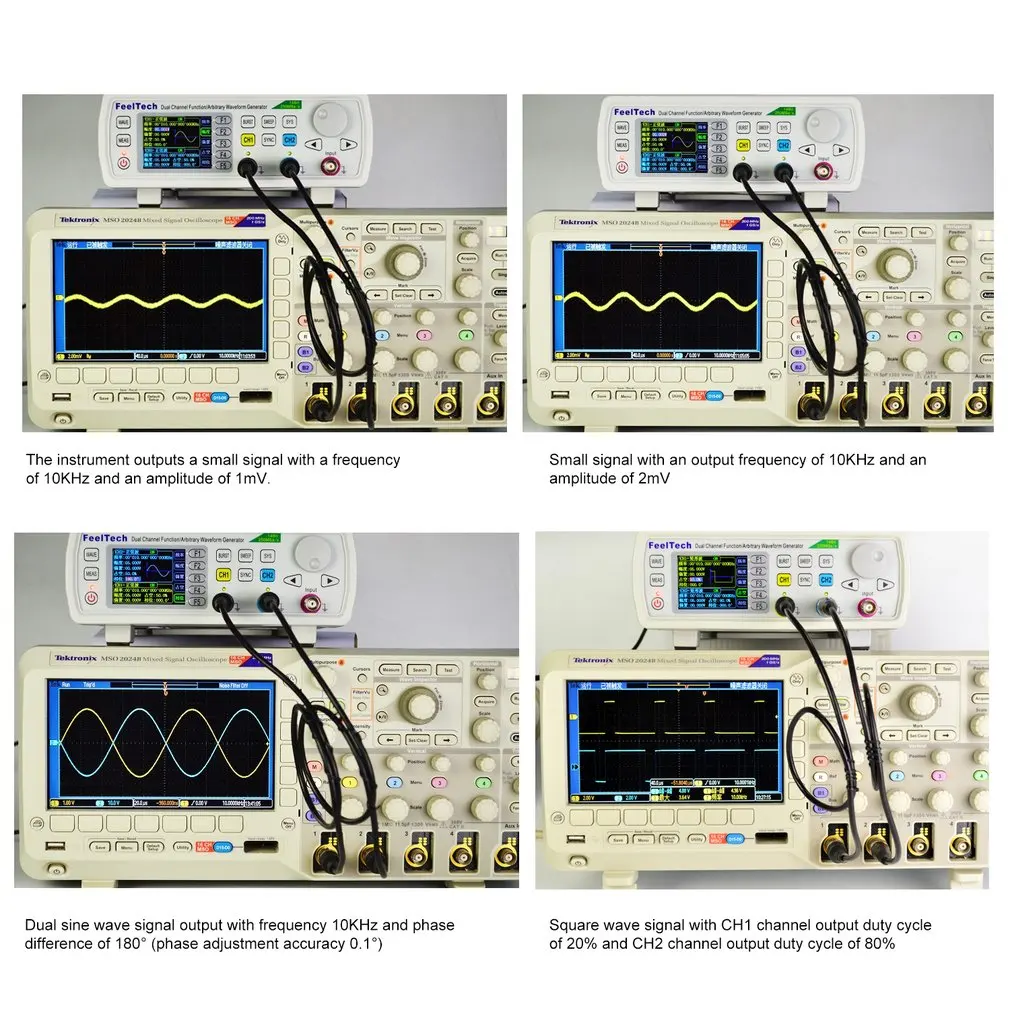

13. Полностью независимый выход с двумя каналами, синхронизация работы между каналами.

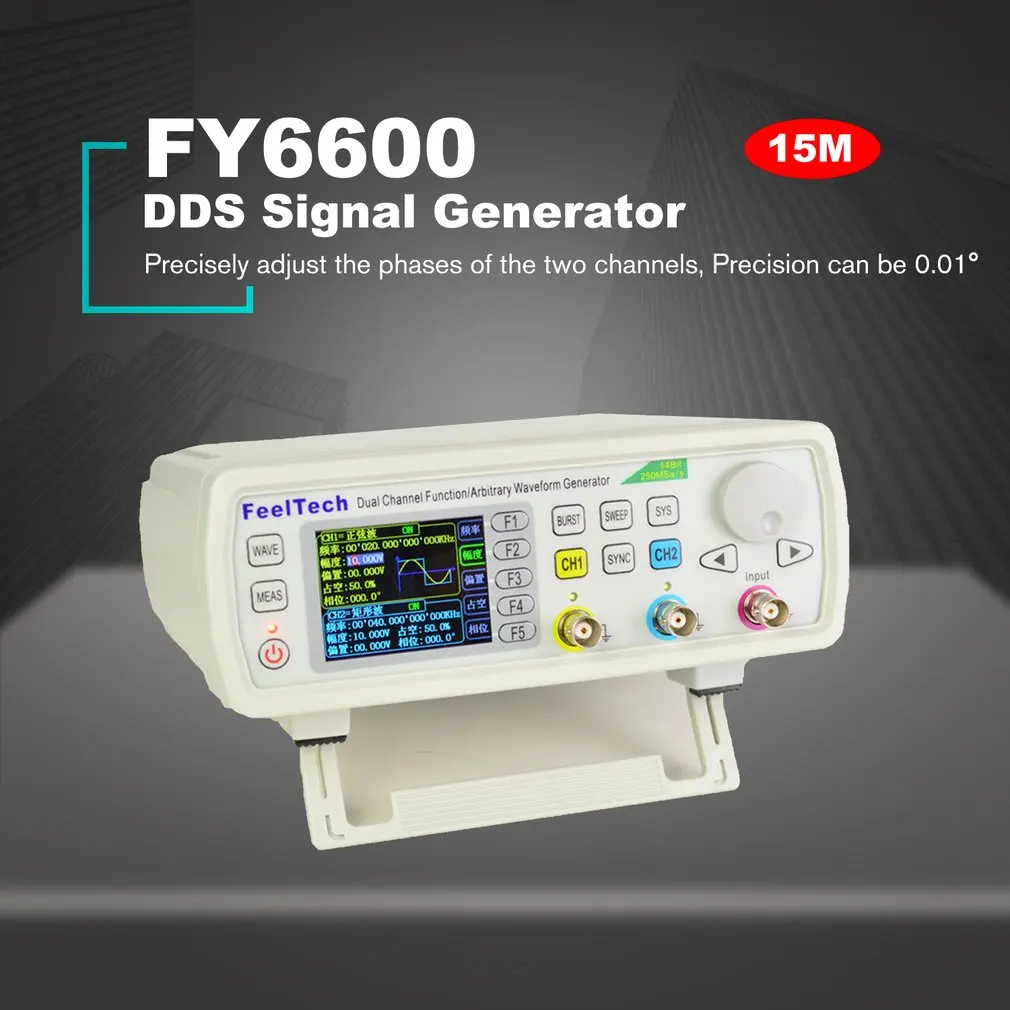

14. Точно Отрегулируйте фазы двух каналов, точность может быть 0,01 °.

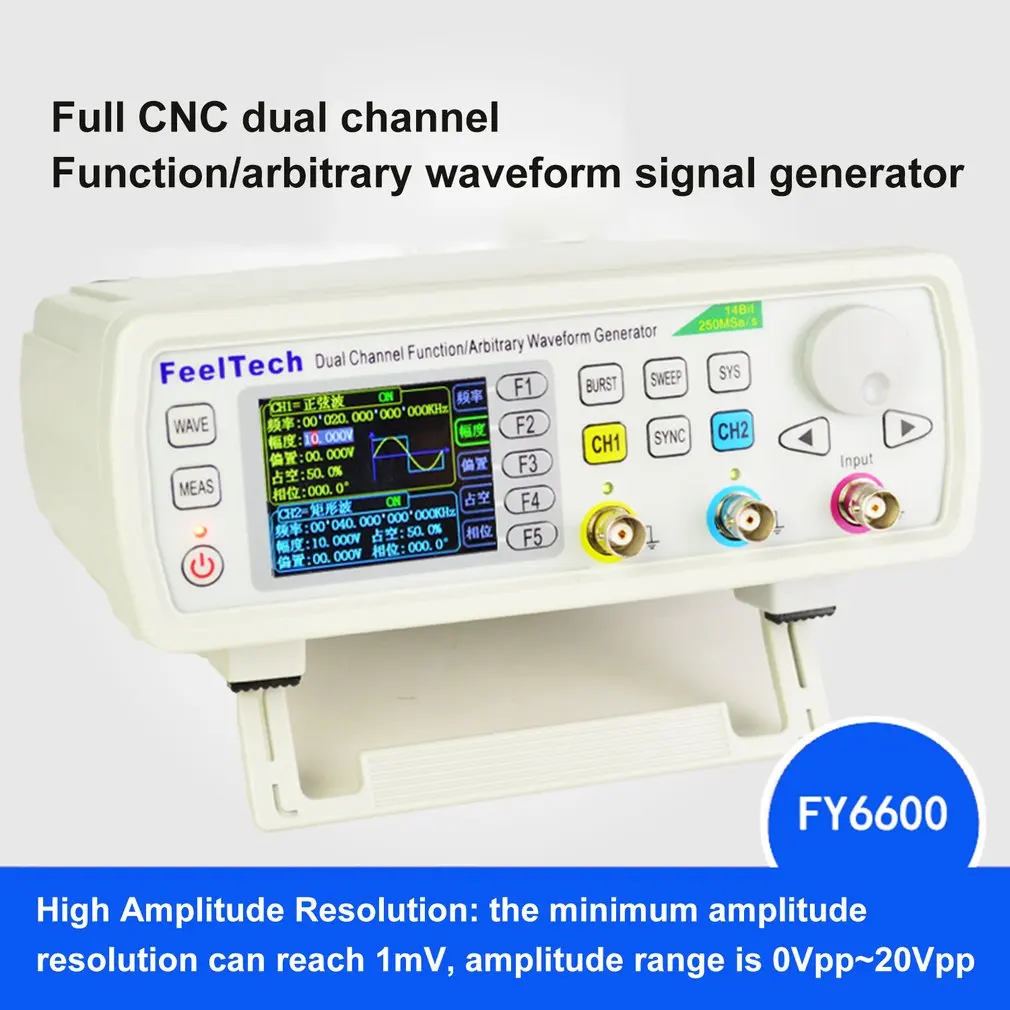

15. Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.
16. Рабочий цикл каждого канала может регулироваться независимо (0.01%-99.99%), Регулируемое разрешение 0.01%.
-Диапазон смещения 10 В ~ + 10 В постоянного тока, разрешение смещения 0,001 в.
17. Функция хранения: может сохранить 20 групп параметров, установленных пользователем и извлечь в любое время.
18. Коммуникационная Функция: все функции могут контролироваться программой ПК, а Протокол связи открыт для вторичного развития.
19. Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд, когда нагрузка коротка.
20. Функция редактирования произвольной формы: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.

Описание:
1. Этот двухканальный генератор сигналов FY6600 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, VCO, Sweep, счетчик и счетчик частоты и т. Д.
2. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений.
3. Это отличный инструмент для тестирования или измерения для инженеров электроники, электронной лаборатории, обучения и исследований.

Характеристики:
Бренд: FellTech
Модель: FY6600
Материал: пластик + металл
Цвет: белый

Параметры частоты
Диапазон синусоидальной волны: 0 Гц ~ 15 МГц
Треугольная волна: 0 Гц ~ 10 МГц
Пандус импульсная волна: 0 Гц ~ 10 МГц
Произвольная форма сигнала: 0 Гц ~ 10 МГц
TTL/COMS: 0 Гц ~ 20 МГц
Минимальная ширина импульса: 20ns (минимальная ширина импульсной волны всех моделей может достигать 20ns)
Мин. Разрешение: 1μгц
Точность частоты: +/-20ppm
Стабильность частоты: +/-1ppm/3 часа

Параметры формы волны
Типы сигналов: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, Пилообразная волна, CMOS, четыре канала TTL, DC, полуволна, полная волна, положительная ступень, обратная ступень, положительная ступень, обратная сила, пульс Лоренца, многотоновая, Шум, ЭКГ, трапециевидный пульс, Синк пульс, узкий пульс, Гаусс белый шум, AM, FM, и другие 64 набора клиентской формы сигнала
Длина волны: 8192 точек * 14 бит
Частота дискретизации: 250MSA/s
Вертикальное разрешение: 14 бит
Синус: гармоническое подавление: ≥ 50dBc(<1 МГц); ≥ 45dBc(1 МГц ~ 20 МГц)
Общее гармоническое искажение: <0.5% (20 Гц ~ 20 кГц, 0dBm)
Квадрат: время подъема/падения: ≤ 7 НС (VPP<5 В)
Превышение: ≤ 5%
Рабочий цикл: 0.01% ~ 99.99% (разрешение 0.01%)
Пилообразная волна: линейность> 99% (0,01 Гц ~ 10 кГц)

Выходные параметры
Амплитуда (VPP): частота ≤ 10 МГц 10 МГц20 МГц
1mVpp ~ 20Vpp 1mVpp ~ 10Vpp 1mVpp ~ 5Vpp
Разрешение: 1 мВ
Амплитудная стабильность: +/-0.5%/5 часов
Амплитудная Плоскостность: +/-2.5%(<10 МГц); +/-5%(>10 МГц)
Сигнал на выходе:
Сопротивление: 50 Ом +/-10% (Типичный)
Защита: все каналы могут работать в течение 60 с при нагрузке короткого замыкания
Смещение постоянного тока
Диапазон смещения: частота ≤ 20 МГц: +/-10 В; Частота> 20 МГц: +/-2,5 В
Разрешение смещения: 1 мВ
Параметры фазы
Диапазон фаз: 0 ~ 359,99 °
Разрешение фазы: 0,01 °
TTL выход
Амплитуда уровня TTL: >3Vpp
Вентилятор:>8 TTL нагрузка
Время подъема/падения: ≤ 10 нс
Выход COMS
Низкий электрический уровень: <0,3 в
Высокий Электрический уровень: 1В ~ 10В
Время подъема/падения: ≤ 18 нс
Функция счетчика частоты
Объекты измерения: частота, период, ширина положительного/отрицательного импульса, рабочий цикл
Диапазон входного напряжения: 2Vpp ~ 20Vpp
Частотный диапазон: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: время ворот 3 класса (1S, 10S, 100S) регулируется
Функция счетчика
Диапазон подсчета: 0 ~ 4294967295
Режим соединения: 2 вида режимов соединения: DC и AC
Режим подсчета: ручная работа
Функция развертки
Форма несущего сигнала: синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Тип развертки: Линейная развертка или логарифмическая развертка
Направление развертки: вперед, назад и круглый
Время развертки: 0,01 s-999,99 s/шаг
Объекты развертки: частота, амплитуда, смещение, рабочий цикл
Диапазон установки: пусковое положение и положение отделки могут быть установлены произвольно
Диапазон развертки: определяется параметрами
Функция VCO (выход управления напряжением)
Диапазон модуляции сигнала на вход: 0 ~ 5 В
Частотный диапазон сигнала VCO: 0-1000 Гц
Объект управления VCO: частота управления напряжением (VCF), амплитуда управления напряжением, смещение управления напряжением, цикл управления напряжением
Специальная функция VCO: может амплитудный модулировать (AM) или частотный модулировать (FM) внешним аналоговым сигналом
Функция модуляции
Тип модуляции: AM, FM, PM, ASK, FSK, PSK
Форма несущего сигнала: синус, квадрат, треугольник, рампа, произвольная форма волны (за исключением постоянного тока)

AM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, рампа, произвольная форма волны
Глубина: от 0% до 100%
Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц
FM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, рампа, произвольная форма волны
Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц
PM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, рампа, произвольная форма волны
Отклонение фазы: от 0 до 360 °
Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц
Спросить
Источник: внутренний (CH2), внешний (ASK IN Port), руководство
Модулирующая Форма волны: квадрат с 50% циклом работы
Частота ключа: 1μгц ~ 10 МГц
ФСК
Источник: внутренний (CH2), внешний (FSK IN Port), руководство
Модулирующая Форма волны: квадрат с 50% циклом работы
Частота ключа: 1μгц ~ 10 МГц
ПСК
Источник: внутренний (CH2), внешний (PSK в порту), руководство
Модулирующая Форма волны: квадрат с 50% циклом работы
Частота ключа: 1μгц ~ 10 МГц
Функция Burst
Форма несущего сигнала: синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Количество разрывов: 1 ~ 1048575
Источник запуска: ручной, внутренний, внешний (AC/DC)
Общие параметры
Тип дисплея: 2,4-дюймовый TFT цветной ЖК-дисплей
Экономия и нагрузка: Количество: 20
Позиция: от 01 до 20 (01 для значения по умолчанию)

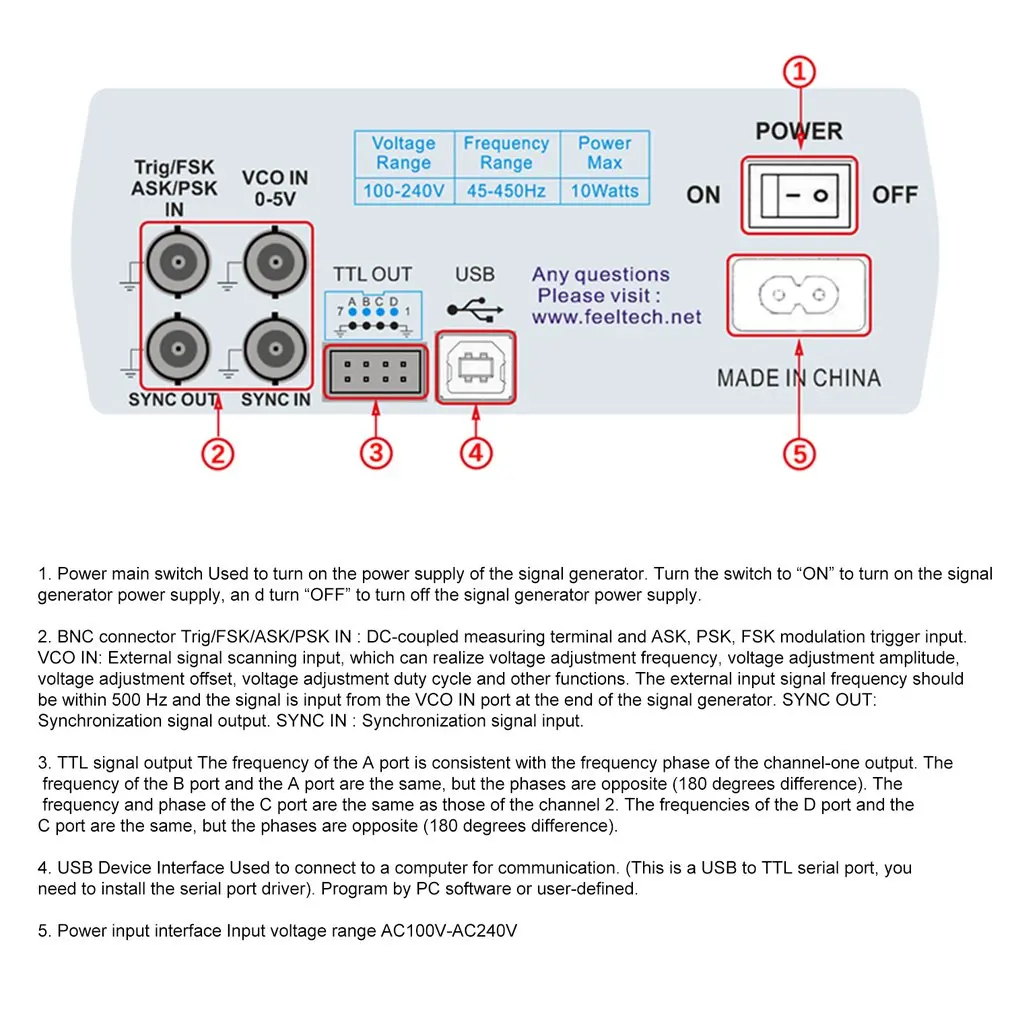

Интерфейс: Тип интерфейса: последовательный интерфейс USB
Скорость связи: 115200bps
Протокол связи: режим командной строки, предоставление протоколов связи
Описание: SMD, LSI, надежный и прочный
Зуммер: можно включить/выключить, установив
Источник питания: Тип вилки: вилка стандарта США
Диапазон напряжения: AC100V ~ 240V
Условия окружающей среды: температура: 0 °C ~ 40 °C; Влажность: <80%

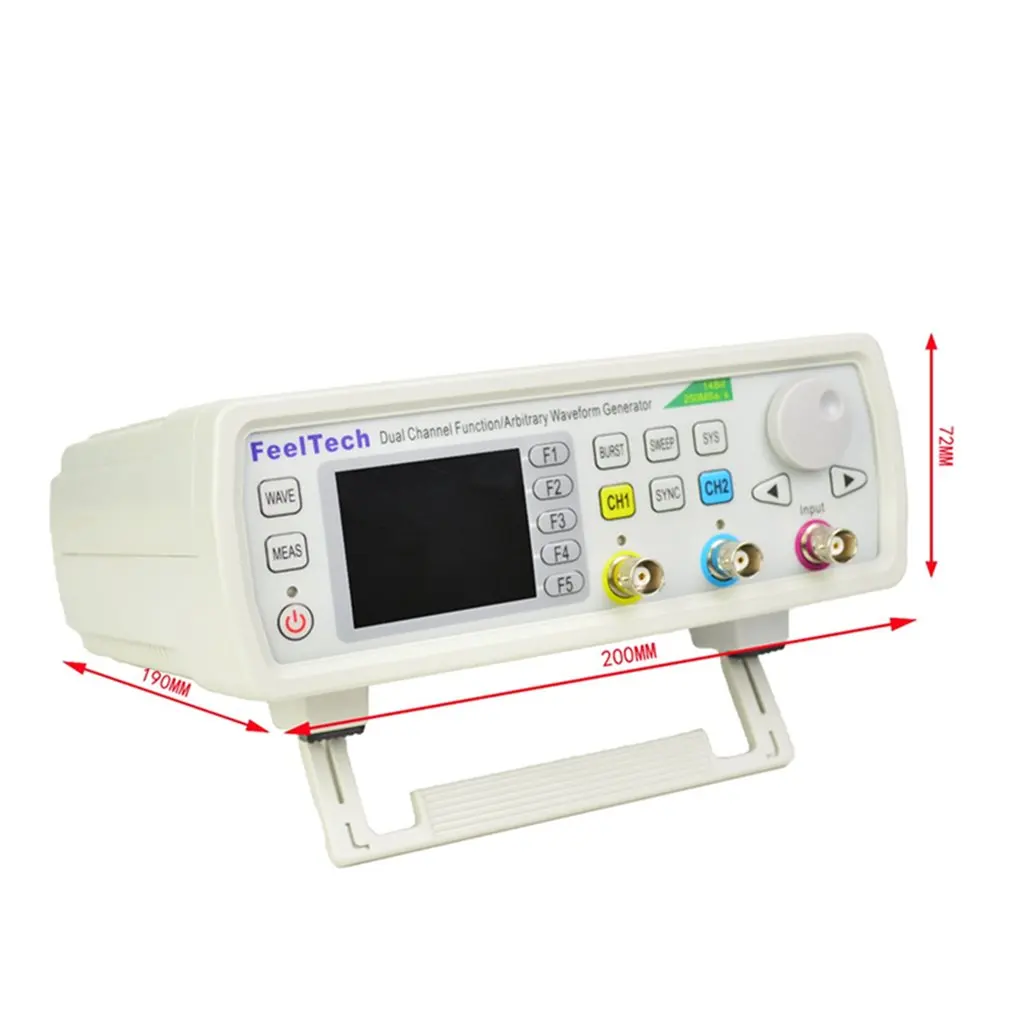

Размер: 19,5*17,5*7 см/7,67*6,9*2,75 дюйма
Вес: 614 г/21,68 унций

Информация о посылка:
Размер посылка: 250x210x10 0 мм/9.75x8.19x3.9in
Вес посылки: 1000 г/2 фунта
Посылка с общей коробкой

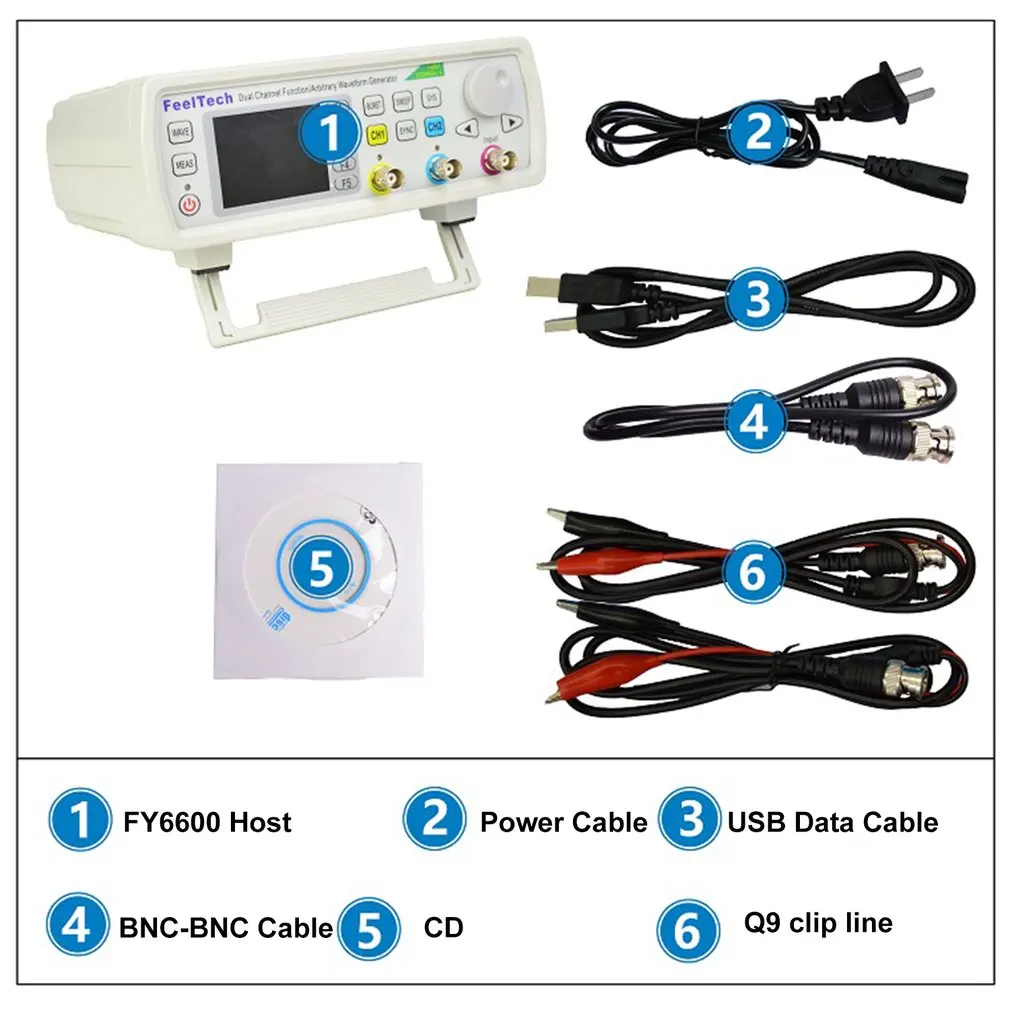

Посылка включает в себя:
1 генератор сигналов DDS
1 x CD
1 х Кабель питания
1 х USB кабель для передачи данных
1 х BNC-BNC кабель
2 x Кабель BNC-Clip
