От 10 кПа до 100 МПа Пьезорезистивный силиконовый датчик давления|Преобразователи

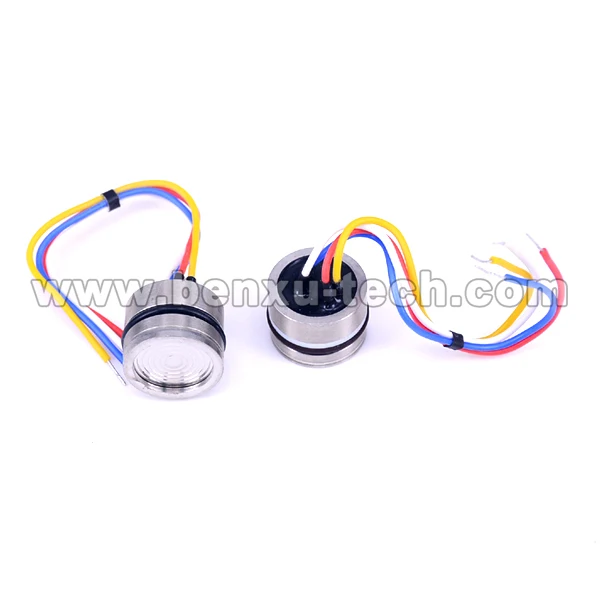

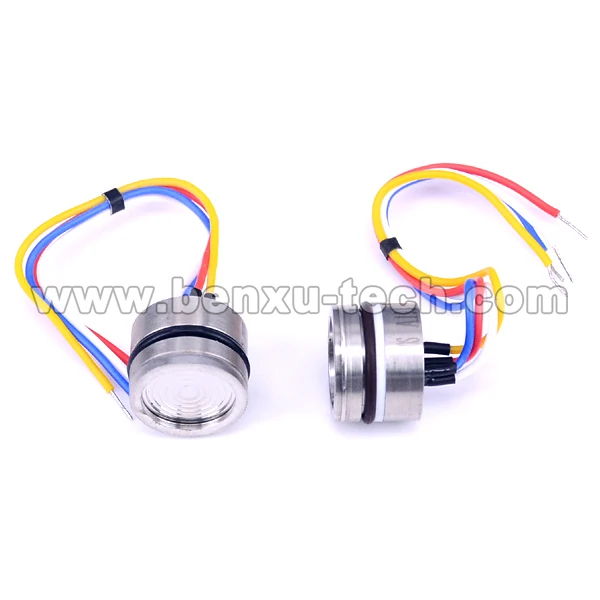

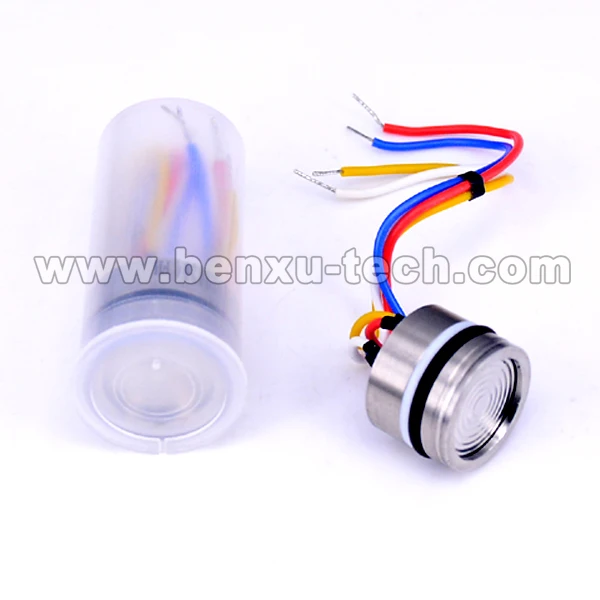

PSC19 Пьезорезистивный силиконовый датчик давления является основным компонентом для производства датчиков давления и передатчиков давления. Как высокоэффективный чувствительный к давлению компонент, PSC19 может быть легко усилен и собран в передатчики давления со стандартным сигнальным выходом.

PSC19 пакеты диффузного кремния чувствительный к давлению матрицы 316L корпус из нержавеющей стали. Внешнее давление передается под давлением чувствительной матрицы Через диафрагму из нержавеющей стали и внутреннее герметичное силиконовое масло. Чувствительная к давлению матрица не непосредственно контактирует с измеренной средностью, формируя все твердые структуры измерения давления. Таким образом, продукт может быть применен в различных случаях, включая жесткую коррозионную среднюю среду.

PSC19 использует уплотнительное кольцо для уплотнения давления, которое легко установить. Наша компания также может выполнить специальную настройку на основе потребностей пользователей, таких как датчики давления всех сварных конструкций, широкая компенсация температуры, высокая надежность, анти-ударные и антивибрационные датчики, особенно для оружия и оборудования национальной обороны.

Особенности: С постоянным током и постоянными вариантами возбуждения напряжения. Импортные высоконадежные штампы давления. Широкая компенсация температуры. Нормальная выходная мощность доступна. Плата компенсации заполнена клеем для защиты от влаги. Ø19 мм стандартный OEM. Все материалы 316L. Высокая производительность, все твердые, высокая надежность.   Применение: Системы управления технологическими процессами Давление эталонных измерительных приборов Холодильное оборудование и HVAC контроль Гидравлические системы и клапаны Для измерения уровня Биомедицинская инструменты Кораблей и навигации Авиационные и авиационные системы Оружие   Технические параметры: Давление диапазон -100 кПа ~ 0 ~ 10 кПа... 100 МПа (опционально) Давление Тип Манометр (г), абсолютное давление (а), герметичный Манометр (ы) Генераторные синхронизации для возбуждения 1,5 мА рекомендуется для постоянного тока 10 в рекомендуется для постоянного напряжения Вход сопротивление Постоянный ток: 2k5k6-5kΩ Постоянное напряжение: 3kΩ-18kΩ Электрическое соединение Позолоченный Коварский штифт или кремниевый мягкий провод Компенсация температуры Постоянный ток: 0-60 ℃(≤ 35 кПа), от-10 до 70 ℃ (другие диапазоны); Постоянное напряжение: от-20 до 85 ℃ Рабочая температура От-40 до 125 ℃ Температура хранения От-40 до 125 ℃ Сопротивление изоляции ≥ 200 м Ω/250 В переменного тока Время отклика ≤ 1 мс (до 90% FS) Измеряемой среды Все жидкости и газы совместимы с 316L Механических вибраций 20 г (20-5000 Гц) Шок 100 г (10 мс) Услуги жизни 10x106(Циклы) Материал диафрагмы 316L Корпус материал 316L Агрегат для заполнения маслом Силиконовое масло Уплотнительное кольцо Бутадиен-нитрильный каучук или фторкаучук   Основные параметры: Предмет Состояние Мин Номинальная мощность Макс Блок Обратите внимание Нелинейность -0,3 ± 0,2 0,3 % FS Note1 Гистерезиса -0,05 ± 0,03 0,05 % FS Точность повторяемости -0,05 ± 0,03 0,05 % FS   Основные параметры (con): Предмет Состояние Мин Номинальная мощность Макс Блок Обратите внимание Ноль выход -2 ± 1 2 МВ Выход полного диапазона 1.5mA,≤ 35kPa 1,5 мА, другие диапазоны 10 в, ≤ 35 кПа 10 В, другие диапазоны 40 60 60 80 90 100 150 120 МВ Нулевой коэффициент температуры 10kPa Другое диапазонов -2 -1,5 ± 1,5 ± 0,75 2 1,5 % FS Примечание 2 Продолжительность температурный коэффициент -1,5 ± 0,75 1,5 % FS Примечание 2 Термальность гистерезиса -0,075 ± 0,05 0,075 % FS Примечание 3 Долгосрочная стабильность -0,3 ± 0,2 0,3 % FS/год Примечание: 1, Рассчитать согласно BFSL Наименьший квадратный метод. 2, в диапазоне компенсации температуры, относятся к 30 ℃ для 0 ℃-60 ℃ и-10 ℃ до 70 ℃, и относятся к 32,5 ℃ для-20 ℃ до 85 ℃. 3. После прохождения высокой и низкой температуры, вернитесь к исходной температуре.   Выбор диапазона давления: Код Давление ссылка Давление диапазон Избыточного давления Давление разрыва Уплотнительное кольцо 10k G 0-10kPa 300% FS 600% FS Бутадиен-нитрильный каучук 20k G 0-20kPa 300% FS 600% FS Бутадиен-нитрильный каучук 35k G 0-35kPa 300% FS 600% FS Бутадиен-нитрильный каучук 70k G 0-70kPa 300% FS 600% FS Бутадиен-нитрильный каучук 100k G 0-100kPa 200% FS 500% FS Бутадиен-нитрильный каучук 160k G 0-160kPa 200% FS 500% FS Бутадиен-нитрильный каучук 250k G 0-250kPa 200% FS 500% FS Бутадиен-нитрильный каучук 400k G 0-400kPa 200% FS 500% FS Бутадиен-нитрильный каучук 600k G 0-600kPa 200% FS 500% FS Бутадиен-нитрильный каучук 1 м G 0-1MPa 200% FS 500% FS Бутадиен-нитрильный каучук 1,6 м G 0-1.6MPa 200% FS 500% FS Бутадиен-нитрильный каучук 2,5 м G 0-2.5MPa 200% FS 500% FS Бутадиен-нитрильный каучук И формирующая листы для кровли 4 м S 0-4MPa 200% FS 400% FS Бутадиен-нитрильный каучук 6 м S 0-6MPa 200% FS 400% FS Фторсодержащий каучук 10 м S 0-10MPa 200% FS 400% FS Фторсодержащий каучук 16 м S 0-16MPa 200% FS 400% FS Фторсодержащий каучук Натяжной канат длиной 25 м S 0-25MPa 150% FS 400% FS Фторсодержащий каучук 40 м S 0-40MPa 150% FS 300% FS Фторсодержащий каучук 40 м S 0-40MPa 150% FS 300% FS Фторсодержащий каучук 60 м S 0-60MPa 150% FS 300% FS Фторсодержащий каучук 100 м S 0-100MPa 150% FS 300% FS Фторсодержащий каучук Примечание: g-манометр; A-абсолютное давление; S: герметичный манометр Кабель подключения: Красный: возбуждение + (в +) Синий:Возбуждение- (IN-) Желтый: выход + (выход +) Белый:Выход-(OUT-)
