DEEPACE RF Demo Kit Модуль платы | Электронные компоненты и принадлежности

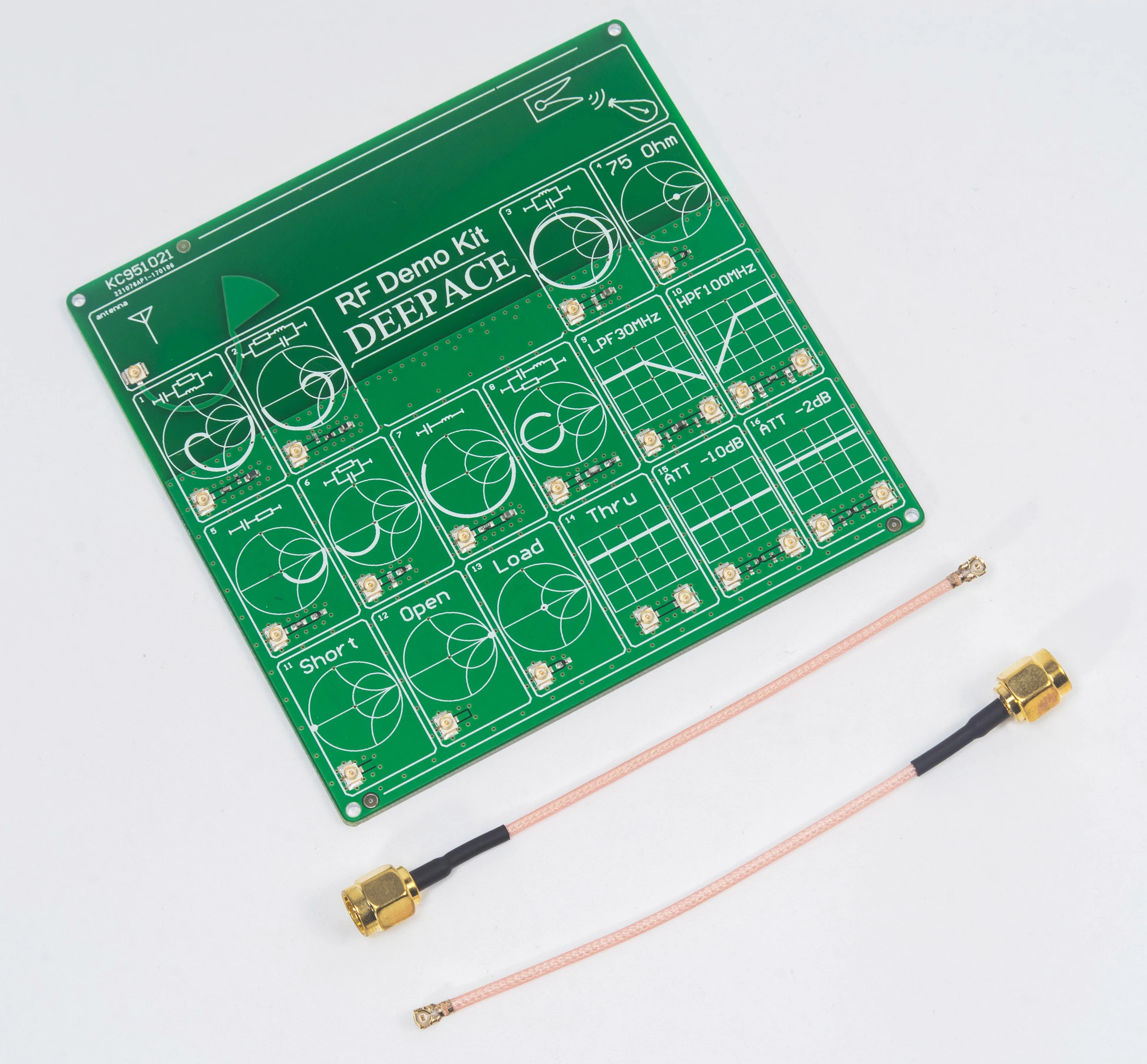

KC951021 RF Demo Kit-это Демонстрационный набор, предназначенный для изучения радиочастотной сети. Он включает 16 РЧ-схемы; 11 однопортовых сетей и 5 двухпортовых сетей. В демонстрационном комплекте также имеется направленная многосекционная антенна. Может использоваться в качестве приема и передачи сигнала. В то же время, соединитель UFL холостого хода, защита от короткого замыкания и нагрузки Калибратор с питанием от аккумуляторной батареи с электрическим стартером длиной 1 мм предназначены. Он имеет хорошую производительность и может использоваться для измерения калибровки сети перед антенной PCB. Многосегментный диапазон частот антенны (VSWR <2): 560 МГц-600 МГц 1430 МГц-1700 МГц 2450 МГц-2670 МГц 3200 МГц-3670 МГц 4100 МГц-4500 МГц 5100 МГц-5970 МГц   Компонент калибровки нагрузки обратная Потеря: Лучше 20 дБ (<2,5 ГГц) Лучше 10 дБ (2,5 ГГц-7 ГГц)   Установите диапазон частот измерения на сетевом анализаторе, используйте кабель UFL для подключения сетевого анализатора к калибратору в Demokit для калибровки, а затем проводите эксперименты по измерению сети RF. Пакет содержит: DemoKit PCB × 1; UFL Кабель-адаптер × 2
