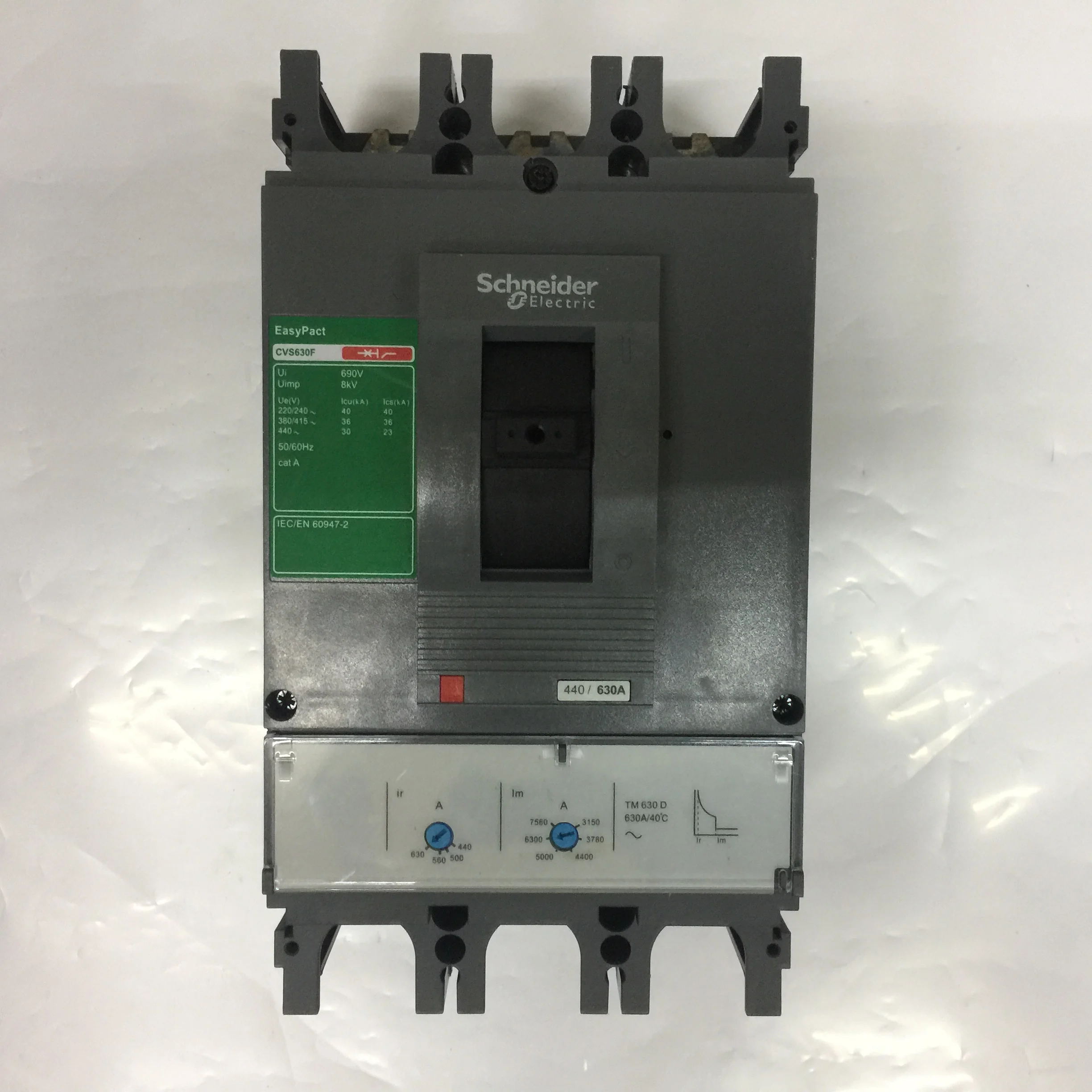

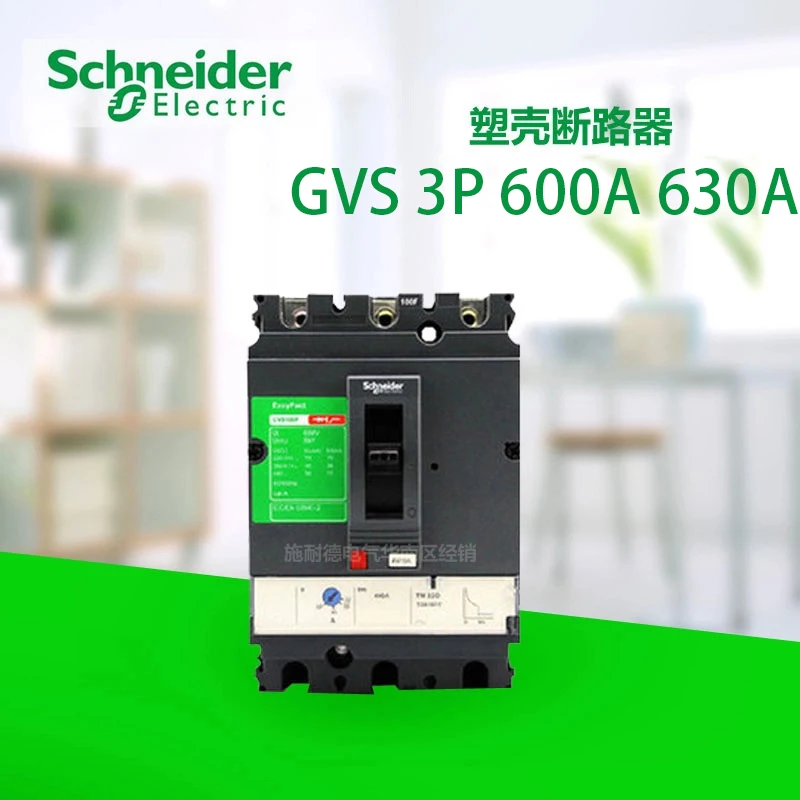

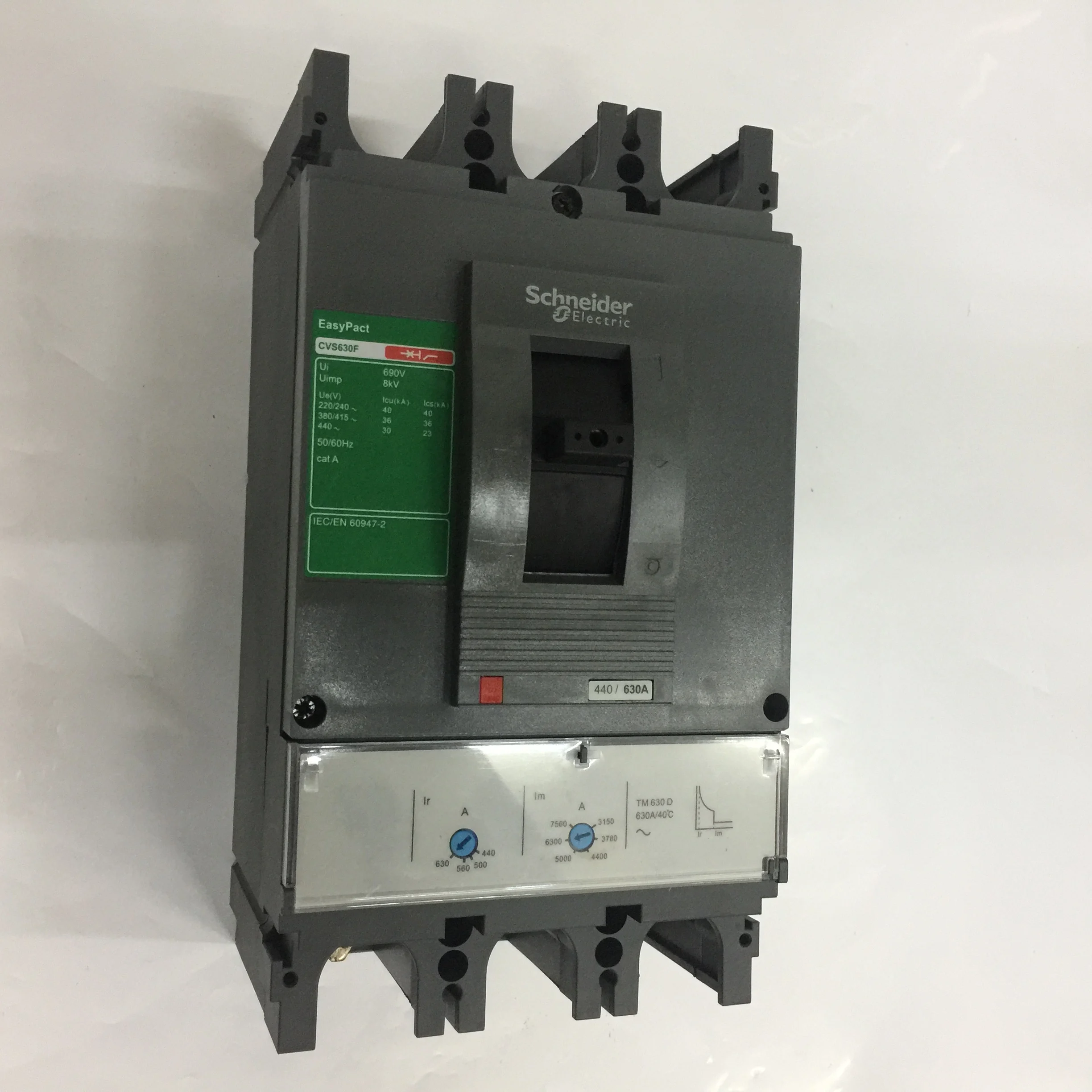

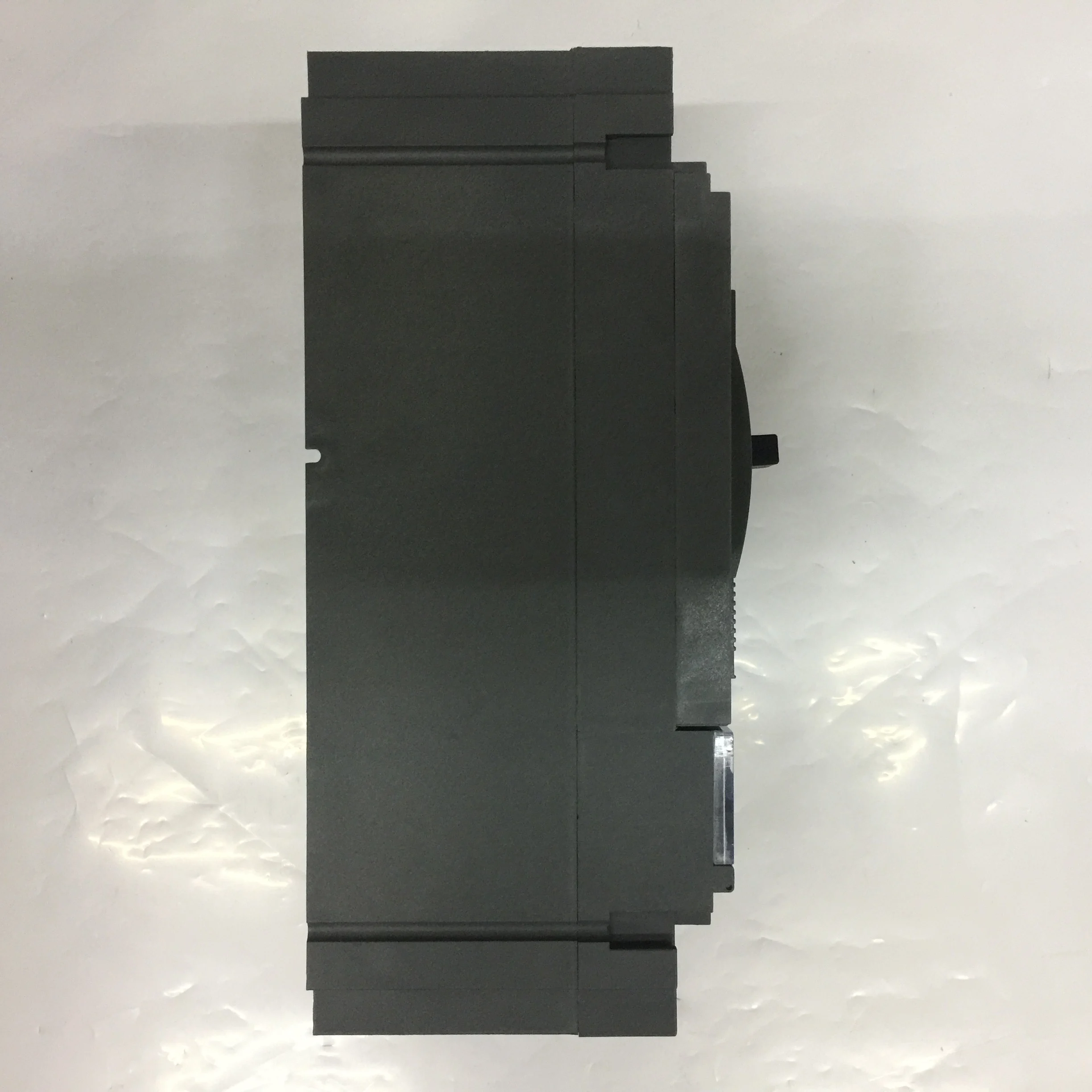

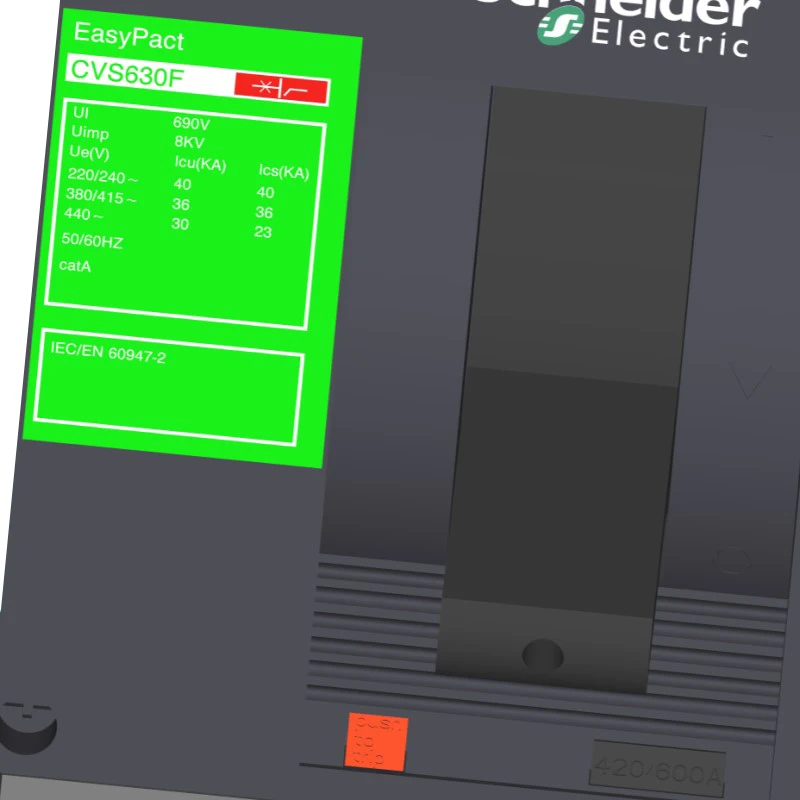

CVS630F ETS 2 3 P/3D 600A 630A чехол Электрический Литой автоматический воздушный

Размеры

Установка

Основная информация Серия продукта TeSys GV4 Тип продукта Автоматический выключатель Продукт короткое название CVS630F Приложений Защиты распределения Количество полюсов 3 P Защита полюс Описание 3d Защита от утечки заземления (Vigi add on) Нет защиты от протечек Номинальный ток [В] 630 А при 40 °C Автомат защити цепи модель F Сеть Тип Переменного тока [Icu] разрывная способность 40 kA Icu на 220/240 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 36 kA Icu на 380/415 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 30 kA для палаты интенсивного лечения в 440 В переменного тока, 50/60Hz в соответствии с IEC 60947-2 Применение категория Переменного тока класс Туда и обратно имя устройства ETS 2,3 Туда и обратно блок тип Электронный Туда и обратно блок рейтинг 630 А при 40 °C Тип защиты Защита от короткого замыкания Защита от короткого замыкания мгновенную защиту Защита от перегрузки (долгая задержка) Дополнительная информация Частота сети 50/60 Гц Управление типа Ручка Установка типа Фиксированный Установка метод Опорная плита установки Метод подключения-верхний конец Переднее соединение Метод подключения-нижний конец Переднее соединение Проводка способность Резьбовое соединение Номинальное импульсное выдерживаемое напряжение [Uimp] 8 кВ в соответствии с EN/IEC 60947-2 Используйте способность к разрыву [Ics] 40 кА на 220/240 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 36 ка на 380/415 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 23 КА на 440 В переменного тока 50/60 Гц соответствует IEC 60947-2 Срок службы 15000 раз Электрическая жизнь 4000 раз 415 В в соответствии с IEC 60947-2 Фазы интервал 45 мм Свяжитесь с индикацией положения У Туда и обратно блок защиты LSoI Тип настройки тока с длительной задержкой 9 файлов регулируется Долгая задержка значение тока [Ir] 250... 630 A Тип настройки времени длительной задержки Фиксированный [Tr] дальность настройки времени задержки 5,5 s на 7,2 x Ir 8 s на 6 x Ir 200 s на 1,5 x Ir Термальность памяти У Тип настройки тока с короткой задержкой 9 файлов регулируется Значение тока короткой задержки [Isd] 1. 5... 10 x Ir Тип настройки времени короткой задержки Фиксированный Тип настройки тока мгновенной защиты Фиксированный Мгновенная Настройка защиты [Ii] 11 x в Высота 255 мм Ширина 140 мм Глубина 110 мм Вес продукта 5,2 кг Окружение Поражения электрическим током с настенным креплением уровень защиты Класс II Соблюдении всех стандартов EN 60947-2 IEC 60947-2 Сертифицированный продукт ГОСТ (государственный стандарт) IEC Уровень защиты IP IP40 Уровень загрязнения 3 в соответствии с МЭК 60664-1 Рабочая температура -25... 70 °C Температура окружающей среды хранения -50... 85 °C
