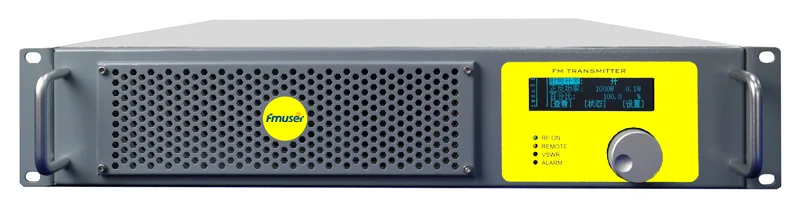

FSN-1000R ретранслятор fm-радио-это новейший продукт, разработанный FMUSER в 2019 году. Все-в-одном продукт включает в себя цифровая Демодуляция, цифровую обработку и модуляцию, РЧ усилитель мощности, источник питания, все модули в 2U стандартном шасси, все сигналы как входной, так и выходной от задней панели.

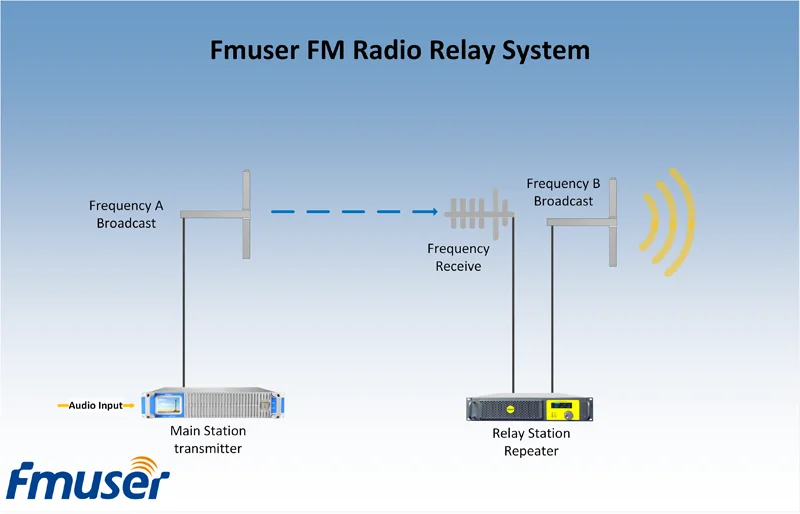

FSN-1000R fm-радио релейная система включает приемную антенну, FSN-1000R fm-радио ретранслятор, передающую антенну, соединительные кабели и разъемы. Fm-сигнал может быть получен приемной антенной, FSN-1000R fm-ретранслятор будет делать демодуляции, процессы, модуляции, радиочастотные усиления, и передающая антенна может непосредственно передавать снова, эта система может удовлетворить потребности различных случаев.

Многие пользователи также называют это локальным:Fm релейная станция, вещательная релейная станция, релейный передатчик, дополнительная станция, трансляционный переводчик, ретранслятор, ретранслятор.

Как расширить мой fm-передатчик, Если у вас уже есть радиостанция,?

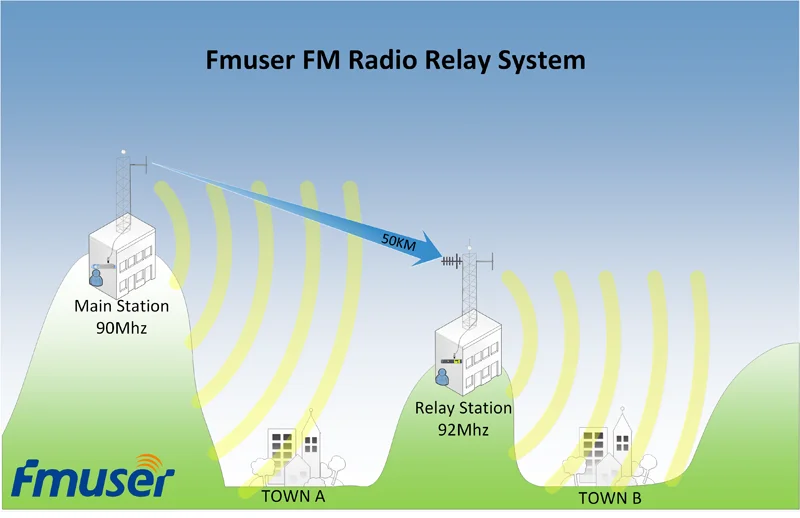

Вы можете использовать FMUSER FSN-1000R fm-радио релейную систему для приема fm-сигнала основной станции и трансляции его снова на новой станции. Мощность FSN-1000R передатчика ретрансляционной системы вещания составляет 1 кВт, поэтому охват 50 км может быть увеличен для каждой дополнительной станции. И источник студийной программы точно такой же, как и основная станция.

Как перетранслировать свою собственную станцию по всей стране на 100-200 км с ограниченным объемом бюджета?

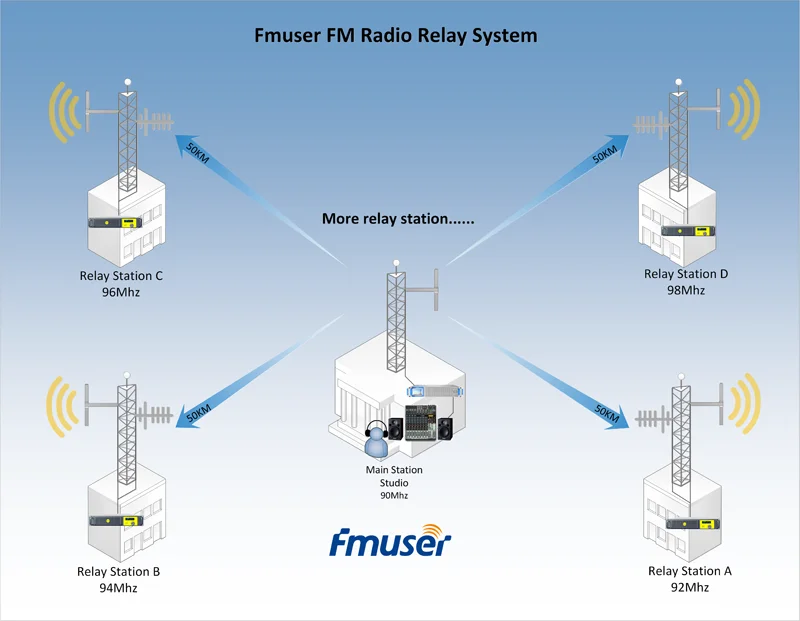

Тот же принцип, что и выше, пять комплектов FMUSER FSN-1000R релейной системы вещания могут удовлетворить спрос и уменьшить отходы покрытия сигнала в беспилотной области, нужно только разместить в густоплотном месте.

Как перенести аудио в студию на передатчик?

Как мы все знаем, STL может достичь этой функции, но STL должен быть доступен для передачи от точки к точке. Если есть горы или другие препятствия между ними, вы можете использовать fm-передатчик для трансляции аудио из студии в передатчик, потому что fm-радиочастотный сигнал может быть пропущен, И, наконец, ретранслятор FMUSER FSN-1000R может получать высокое качество звука из студии.

Как переносить студийный источник на станции передатчика в разных местах?

STL может быть только точка-точка. Если есть одна-ко-много точек, необходимо использовать несколько наборов систем STL, и цена высокая, установка является хлопотной, и это серьезно влияет на окружающую среду. Теперь нам нужно только установить FMUSER FSN-1000R релейную систему вещания на различных сайтах передатчиков, которая решает проблему передачи программ, а также решает проблему вещательных станций, потому что FMUSER FSN-1000R не только приемник, но и вещатель.

Короче говоря, FMUSER всегда работает над наиболее экономичными, стабильными и надежными системными решениями для решения проблем клиентов в области вещания.

Релейная система FMUSER FSN-1000R имеет множество других основных функций:

Основные функции

1. Принять цифровой FM прием и демодуляции технологии для обеспечения четкого демодуляции качества звука.

2. Использование технологии FPGA + DDS для реализации полной технологии цифровой FM модуляции, так что индекс fm-излучения достигает верхнего уровня.

3. Использование высокой надежности ARM architecture microprocessor technology в качестве главного контроллера.

4. Поддержка ввода беспроводного радиочастотного приема аудио, два AES/EBU цифровых аудио сигналов, один аналоговый стерео аудио и один MPX Стерео Композитный сигнал и т. Д.

5. Поддержка одностороннего ввода RDS или SCA.

6. AGC контролирует выходную мощность для обеспечения нулевого отклонения выходной мощности.

7. Идеальная защита от перегрузки по току, перенапряжения, перегрева, чрезмерной мощности, постоянного волнового коэффициента тревоги и функции защиты.

8. Использование OLED для отображения рабочих параметров в режиме реального времени.

9. Используйте высокомощную направленную fm-приемную антенну для приема сигналов (даже сигнал очень слабый) и повторной трансляции.

10. Перепередача мощности до 1000 Вт, с высоким коэффициентом усиления дипольной антенны, радиус покрытия до 50 км.

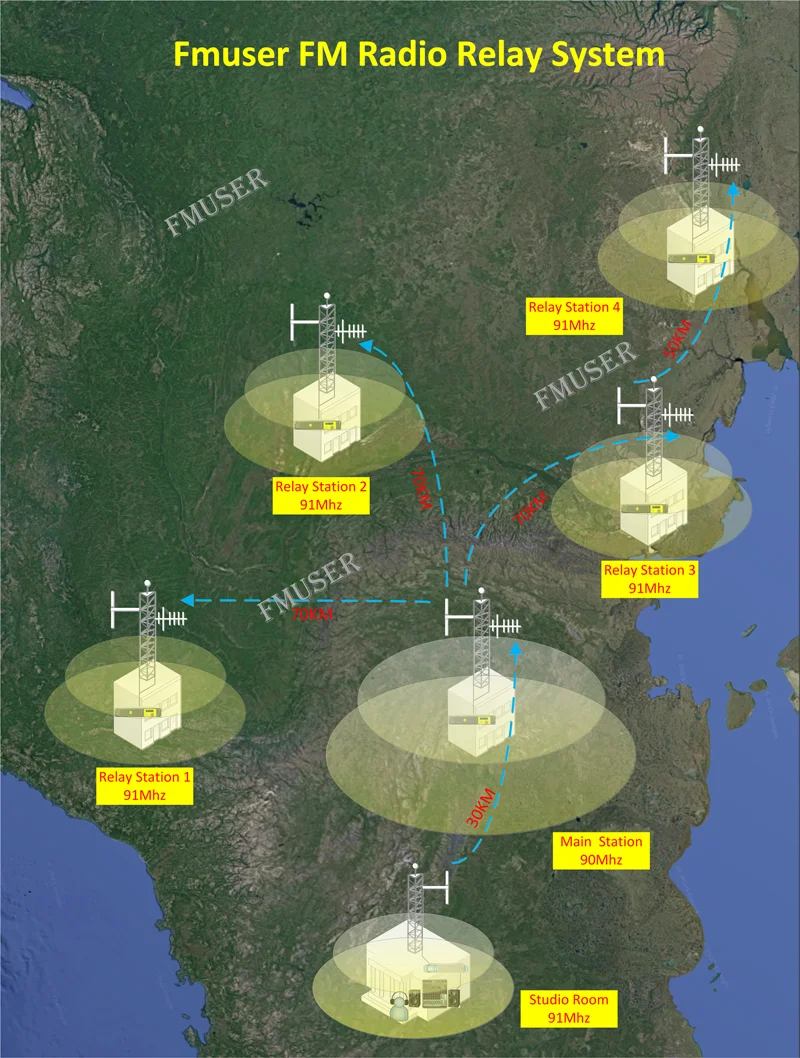

Схема

Приложений

1.Клиенты, которые имеют главную радиостанцию и хотят расширить охват.

2.Покрытие в горных районах.

3. Ограниченный бюджет для расширения охвата радиостанции.

4. Охват 100 км или 200 км, даже для покрытия всей страны.

5. Всенаправленная студийная программа передачи на 360 градусов.

6. Между студией и основной радиостанцией есть препятствия.

Технические характеристики

1.FMUSER FSN-1000R fm-ретранслятор

FM частота приема диапазон

76 МГц ~ 108 МГц, шаговый 10 кГц (можно настроить другие частоты)

FM Частотный диапазон передачи

87 МГц ~ 108 МГц, шаговый 10 кГц (можно настроить другие частоты)

Несущая частота отклонение

± 200 Гц

Выход Мощность

0 ~ 1000 Вт постоянно регулируется (другая мощность может быть настроена)

Выход стабильность мощности

<± 3% (температура окружающей среды-10 °C до + 45 °C)

RF выходное сопротивление

50Ω

РЧ выходной разъем

L27-50K (можно настроить другие разъемы)

In-band остаточная волна

< -85dBc

Высших гармонических

< -80dBc

Паразитную амплитуда модуляции

< -60dB

Аналоговый аудио входной импеданс

600Ω, сбалансированная карта

Аналоговый аудио Уровень входного сигнала

-От 15dBm до + 15dBm

Входное сопротивление AES/EBU

110Ω, карта баланса

Уровень входного сигнала AES/EBU

-60dBFS до 0dBFS

MPX входное сопротивление

10KΩ, несимметричный с байонетным коаксиальным разъемом

MPX Уровень входного сигнала

-От 15dBm до + 15dBm

Уровень усиления аудио

-15 дБ ~ + 15 дБ шаг 0.1дб

RDS/SCA вход

Несимметричный с байонетным коаксиальным разъемом

Аудио предыскажением

0 мкс/25 мкс/50 мкс/75 МКС опционально

Стерео отношение сигнал-шум

≥ 92 дБ, 1 кГц, 100% модуляция

Суммарный коэффициент гармонических искажений

<0.02%, 30 Гц ~ 15000 Гц

Аудио амплитудно-частотная характеристика

± 0,01 дБ, без взвешивания, без взвешивания; ± 0,05 дБ, взвешивание и удаление веса

Стерео разрешение

≥ 73дб, 30 Гц ~ 15000 Гц

Разница в уровне левого и правого каналов

<0,02 дБ (100% модуляция)

19 кГц/MPX выходное сопротивление

600Ω, несимметричный с байонетным коаксиальным разъемом

19 кГц/MPX выходной уровень

-От 15dBm до + 15dBm

Метод рассеивания тепла

Принудительной конвекцией

Стабилизатор напряжения

AC90V ~ AC265V 47 Гц ~ 63Гц

Рабочая температура

-10 ° C ~ + 45 ° C, без конденсации

Размер шасси

19 дюймов, 2U (500 мм × 484 мм × 88 мм)

В общей сложности Вес

14,5 кг

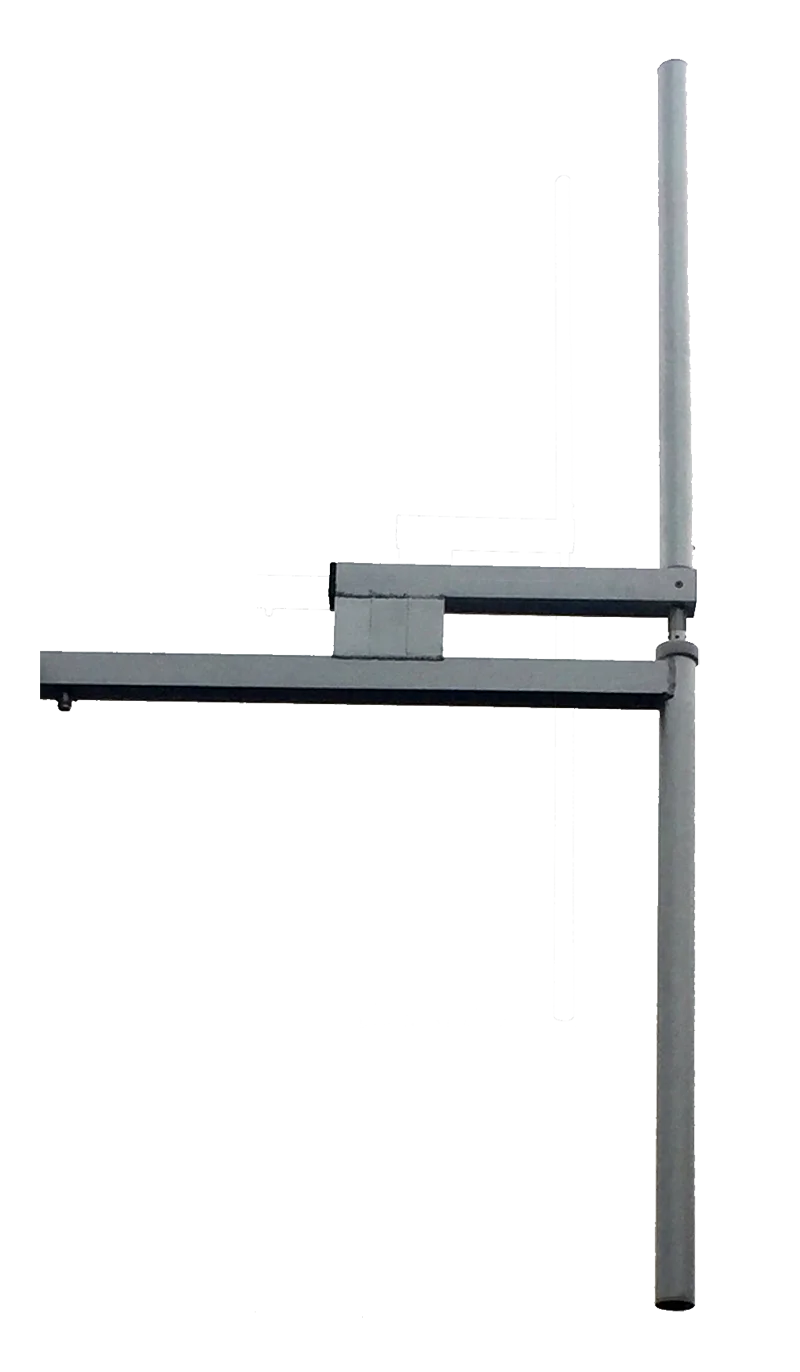

2.FMUSER FU-DV2 Широковещательная антенна

Частотный диапазон

87,5-108 МГц

Вход сопротивление

50 Ом

Разъем

Эиа фланец согласно номинальной мощности системы

КСВН

<= 1,3: 1 Макс.

Поляризации

Вертикальность

Коэффициент усиления

В соответствии с требованиями

Горизонтальный

Любой тип согласно требованию клиента

Вертикальный

Нулевое заполнение, наклон луча и специальные требования по требованию

Другое объектов

Антенная система может поставляться в сплит-канале с двумя равными половинными антеннами, каждая половина может принимать полную мощность

Размеры

1400*900*50 мм

Вес

5 кг с Винтовые крепления

Ветра поверхности

0.05m2

Ветровая нагрузка

9,8 кг (скорость ветра при температуре не выше 160 км/ч без кожух)

Максимальная скорость ветра

220 км/ч

Ветровая нагрузка

9,8 кг (скорость ветра при температуре не выше 160 км/ч без кожух)

Максимальная скорость ветра

220 км/ч

Материалы: внешние части

Алюминий anticorodal

Внутренние детали

Корпус из латуни

Высота массива

В зависимости от количества бухт (см. Таблицу)

Посылка Объем Вес

11 кг

Упаковка Размеры

86*88*7 см

3.FMUSER FM антенна

Частотный диапазон

88-108 МГц

Входное сопротивление

75Ω

Интерфейс формы

F-J Мужской (английский)

Коэффициента стоячей волны

≤ 1,5

Коэффициент усиления

3dB

Режим поляризации

Горизонтальной или вертикальной оси транспортного средства

Вес антенны

1,2 кг

Посылка включает в себя:

* FMUSER FSN-1000R fm-релейный ретранслятор * 1 комплект

* Кабель питания для передачи fm-радио * 1 шт.

* FU-DV2 дипольная антенна * 1 шт.

* Кабель питания 1/2 L29J-L29J -12 30 метров с разъемами * 1 шт.

* FM направленная приемная антенна Yagi * 1 шт.

* FM Направленная антенна Yagi питатель 20 метров с соединителями * 1 шт
