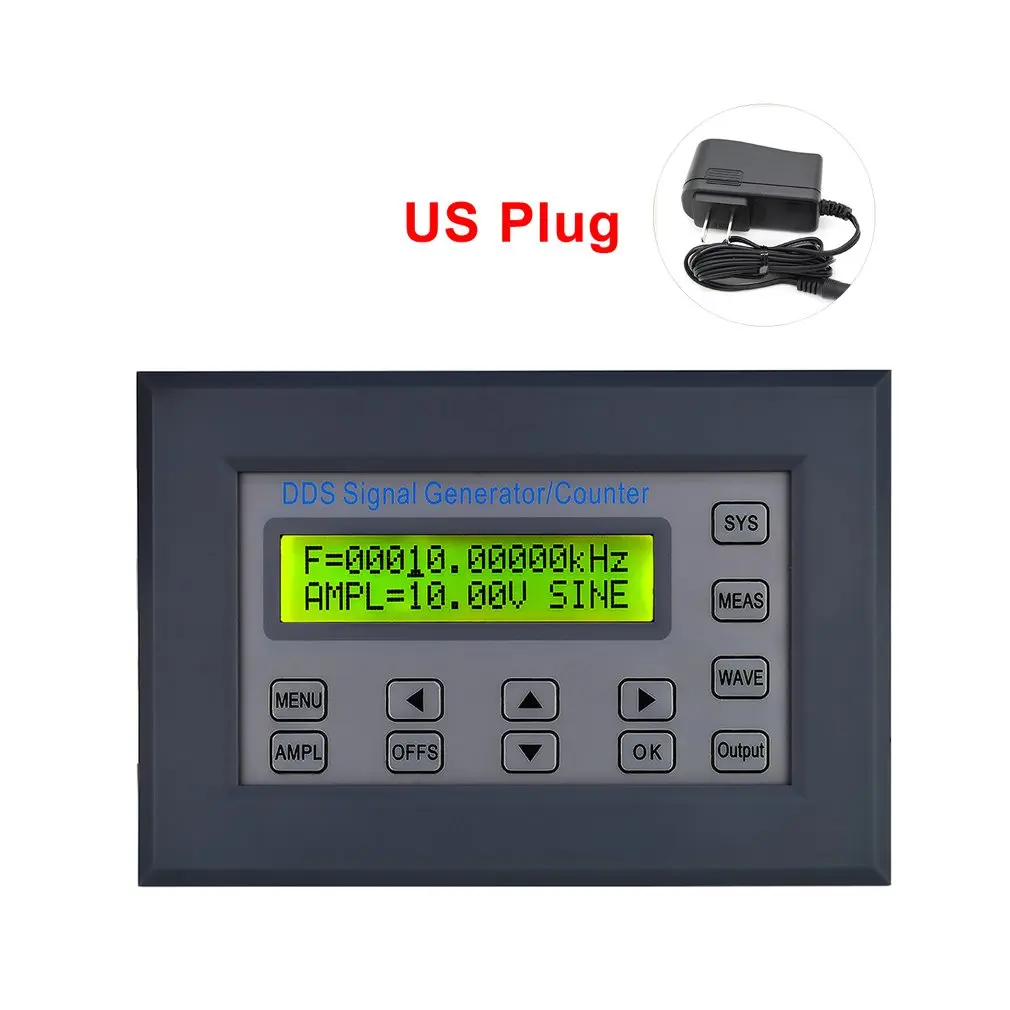

FellTech SGP3005S DDS источник генератор функция генератор сигналов ШИМ тест дистанционного управления с адаптером для лаборатории США

Особенности:

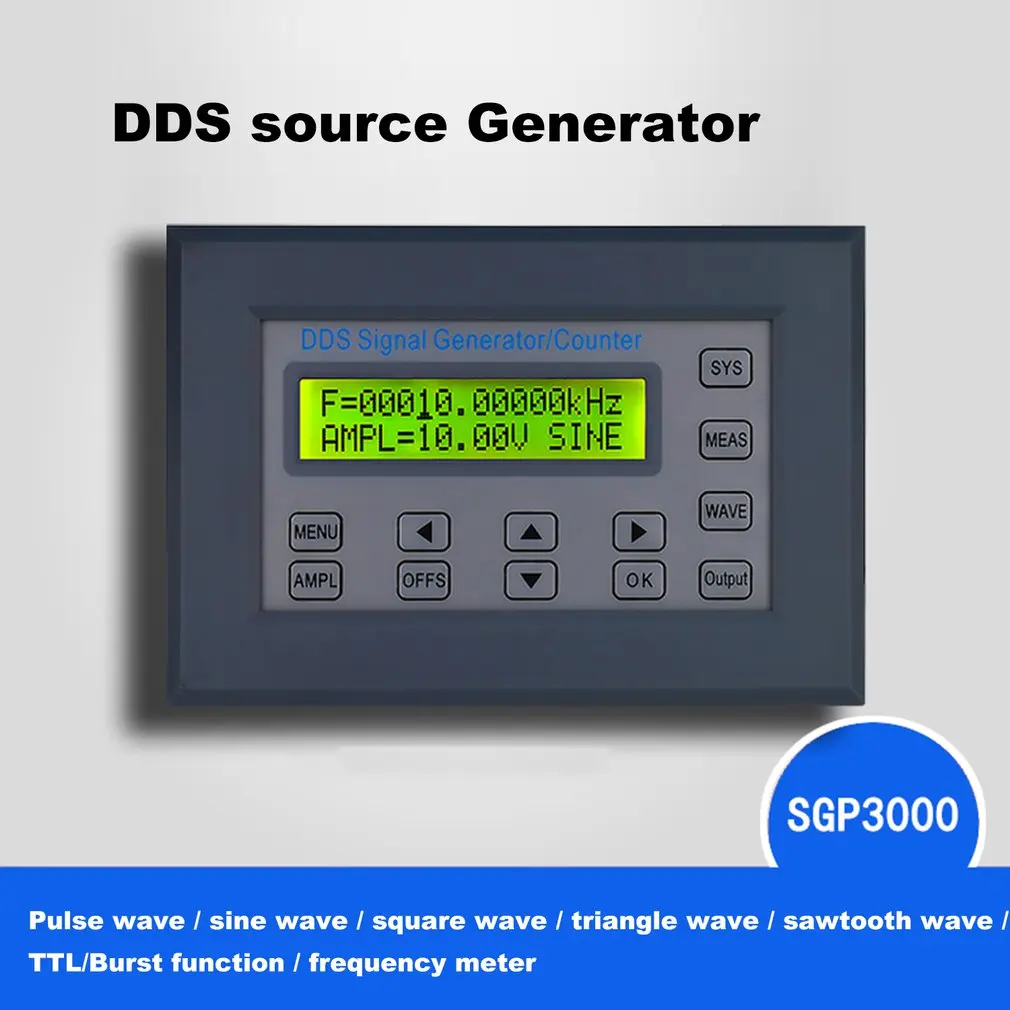

1. разнообразие форм волны: он может выводить общие сигналы формы волны, такие как синусоида, квадратная волна (рабочий цикл регулируется), треугольная волна, импульсная волна (ширина импульса может быть точно установлена), восходящая Форма волны пила, падающая Форма волны пила, четырехимпульсная квадратная колонна, восьмиимпульсная квадратная колонна. Стоит отметить, что инструмент в пределах тысячи юаней на рынке в редких случаях имеет функцию импульсной волны. Ширину импульса импульсной волны прибора можно точно установить между 10nS-1S, а ширину и частоту импульса можно самостоятельно регулировать. На любой частоте ширина импульса может быть сохранена на фиксированном значении, установленном пользователем. Эта функция очень практична в области контроля и измерения.
2. Функция измерения разнообразна: функция быстрого доступа с помощью одной кнопки для ввода функции измерения. Прибор не только поставляется с 60 МГц Частотомер функция, но также имеет 10 цифр десятичный счетчик.
3. Точность регулировки уровня смещения: уровень смещения прибора можно точно и непрерывно регулировать между-10 В и + 10 В. Эта функция является одним из основных условий в экспериментах с датчиками, симуляторах сигналов, обучающих экспериментах и других областях. (Пример: вход небольшого сигнала с амплитудой 1 в и смещением 2,5 в к цепи компаратора)
4. Мощная функция развертки: эта машина может осуществить два режима сканирования: Линейная развертка и логарифмическая развертка. Максимальное время развертки может достигать 999 секунд. Частоту запуска развертки и частоту остановки можно установить произвольно.
5. Точная функция серийной съемки: функция серийной съемки может точно контролировать выход прибора 1-65536 вспышек.
6. мощная связь: инструмент можно использовать самостоятельно, и все функциональные параметры можно управлять через последовательный порт, и протокол связи раскрыт, что удобно для вторичного развития пользователя.
7. компоновка панели: инструмент небольшого размера, мощный в функции, все ключевые функции всех параметров функции, большое количество клавиш быстрого доступа, как можно больше, чтобы уменьшить повторное использование ключа, гибкий и удобный для установки параметров ваших желаемых функций, Так что ваша операция всегда на один шаг быстрее!
8. гибкий загрузочный накопитель: инструмент поддерживает доступ в один клик к функции загрузки хранения, которая может хранить 30 наборов параметров состояния инструмента, заданных пользователем, которые можно отозвать в любое время, что очень удобно для работоспособности пользователя.
9. Гибкий и удобный способ установки: инструмент принимает вставная панель типа монтажной структуры для облегчения интеграции пользовательского оборудования.
10. Дополнительный модуль питания: максимальное выходное напряжение машины составляет 20 в пиковое значение, и выходной ток находится в пределах 80 мА, что может удовлетворить применение в большинстве случаев! Если этот сигнал все еще не отвечает вашим потребностям, для решения некоторых приложений, которые требуют более больших и тока, наш продукт также может быть использован с модулем усилителя мощности.

Описание:
1. Инструмент использует активный кварцевый генератор в качестве справки, и точность частоты может достигать порядка 10-6.
2. SGP3000 серии DDS генератор сигналов является продуктом генератора сигналов, который Feiyi технологии, представленной в 2015 году, что является экономически эффективным и удобным для сборки системы интеграции клиента.

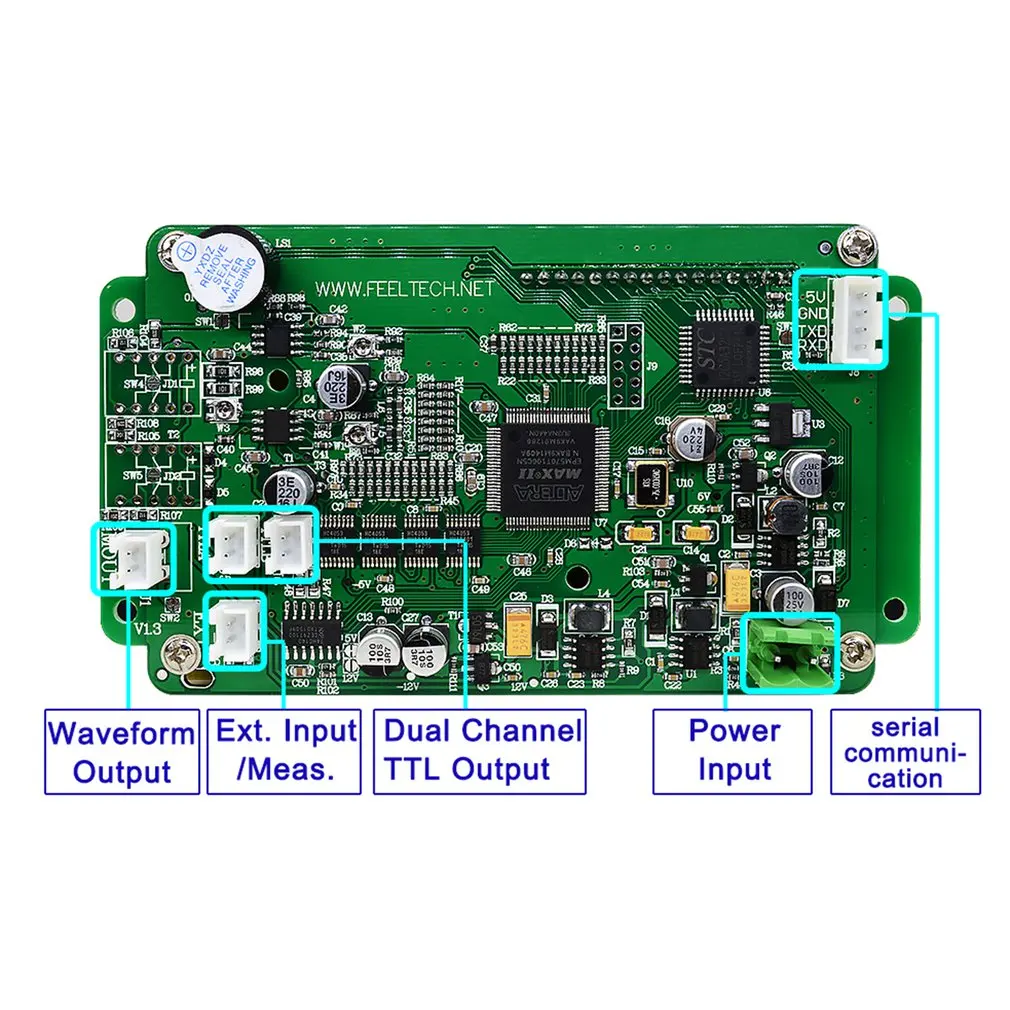

3. В приборе используется крупномасштабная интегральная схема FPGA и высокоскоростной микропроцессор MCU, и Внутренняя схема активна. Кристалл используется в качестве справки, и стабильность сигнала высока.
4. Технология поверхностного монтажа значительно улучшает защиту от помех и срок службы прибора. Интерфейс дисплея принимает жидкокристаллический дисплей LCD1602, который разделен на верхнюю и нижнюю линии.
5. Верхняя линия показывает частоту тока, а нижняя линия показывает другие параметры или функции, которые являются переменными. Прибор имеет большие преимущества в генерации сигнала, сканировании формы волны, измерении параметров и использовании.
6. Это идеальное испытательное и измерительное оборудование для электронных инженеров, электронных лабораторий, производственных линий и обучения и исследований.

Технические характеристики:
Производитель: FellTech
Название продукта: DDS источник генератор
Тип: свяжитесь с нами

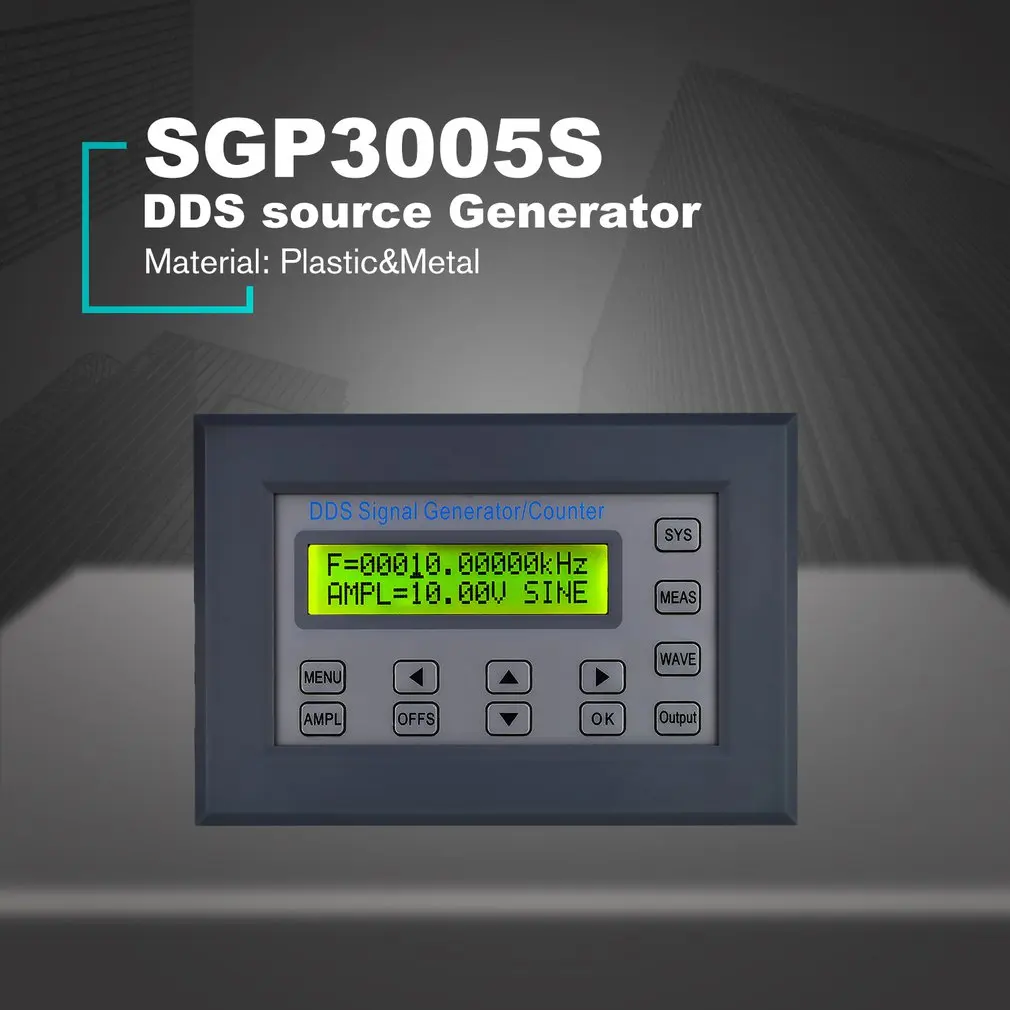

Материал: пластик и металл
Цвет: черный
Размер: 120x70x30 мм/4,72x2,76x1,18 дюйма
Партномер: SGP3005S
Синусоидальная волна Частотный диапазон: 0 Гц-5 МГц
Прямоугольная волна Частотный диапазон: 0 Гц-5 МГц
Частотный диапазон Треугольники волны: 0 Гц-5 МГц
Другое сигнала Частотный диапазон: 0 Гц-5 МГц
Амплитуда выхода: 0 ~ 20vp-p (без нагрузки)
Выходное сопротивление: 50Ω±10%
Смещение постоянного тока: ± 10 В
Разрешение частоты: 0,01 Гц (10 МГц)
Точность частоты: ±5×10-6
Стабильность частоты: ±2×10-6/3 часов
Синусоидальное Искажение: ≤0. 8% (Контрольная частота 1 кГц)
Линейность треугольной волны: ≥98% (0,01 Гц ~ 10 кГц)
Время подъема и падения квадратной волны: ≤30ns
Диапазон рабочего цикла квадратной волны: 1% ~ 99%

Посылка информации:
Размер посылка: 160x100x60 мм
Вес посылка: 350 г/12,35 унций
Цветная коробка посылка

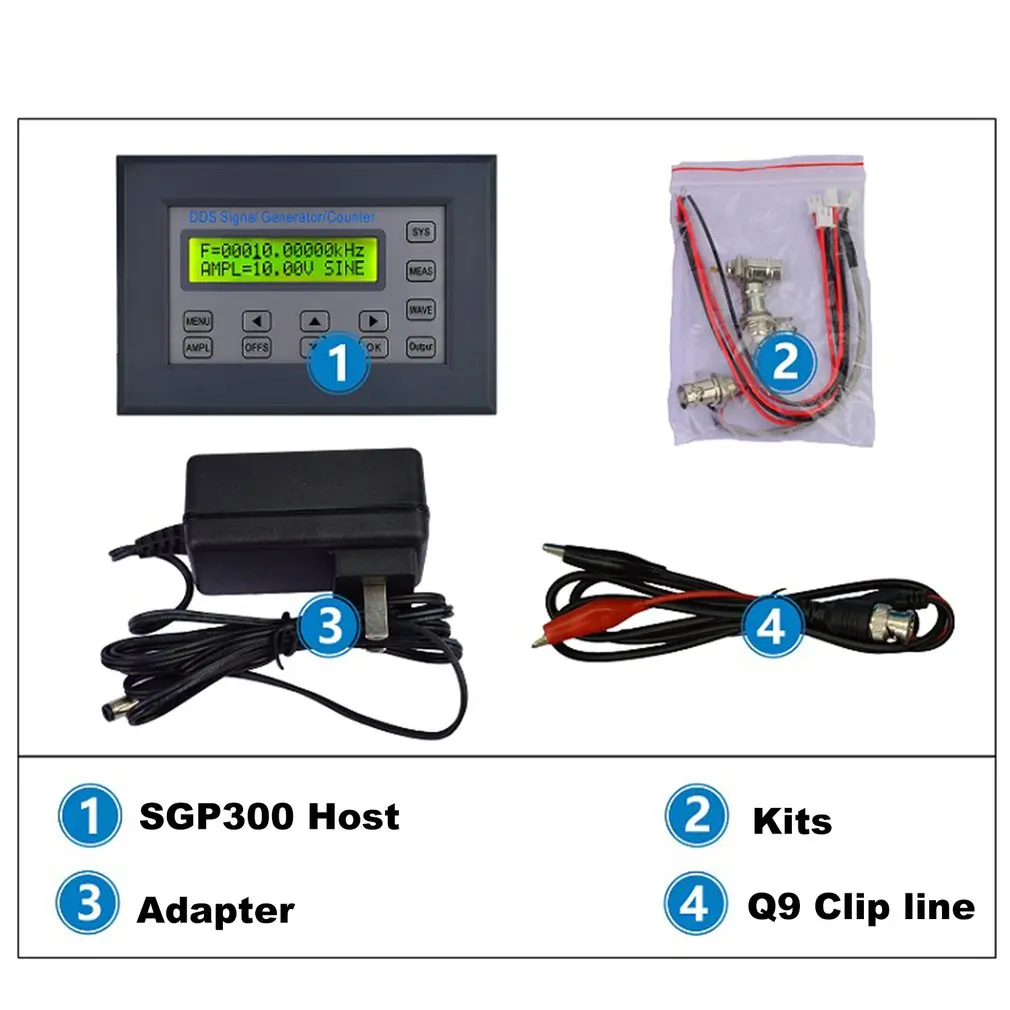

Посылка включает в себя:
1 х DDS генератор источника
Адаптер-1 шт.
