DoHome новый WiFi штекер умный переключательРаботает с технологией Apple HomeKit (iOS12 или +), Alexa и Google Assistant, таймер, абсолютная конфиденциальность данных, не требуется концентратор, 15A, 2,4 ГГц, Smartbar

Дружеское напоминание:

Полезные советы:

Пожалуйста, проверьте, имеет ли умная розетка какие-либо ненормальные шум, повреждения, перелом или другие проблемы из-за процесса транспортировки. Если есть какие-либо повреждения, пожалуйста, свяжитесь с производителем вовремя. Пожалуйста, включите питание штекер к 85 V-255 V (В переменного тока, 50-60 Гц) Главная цепь и убедитесь в том, что индикатор светильник мигает медленно. (светильник мигает около один раз каждую секунду)

Примечание: Если смарт-штекер не мигает медленно, нажмите кнопку для 3 s, чтобы установить его в этот режим.

Название продукта:

Реле дистанционного управления Homekit

Размер продукта:

Д: 30 мм Ш: 30 мм в: 15 мм

Вес:

13,5 г

Управление Напряжение холостого хода:

5 V

Управление ток короткого замыкания:

150mA

Выходное напряжение реле постоянного тока:

30 V

Релейный выход постоянного тока:

5A

Релейное выходное напряжение переменного тока:

250 V

Релейный выход переменного тока:

10A

1. Определение типа

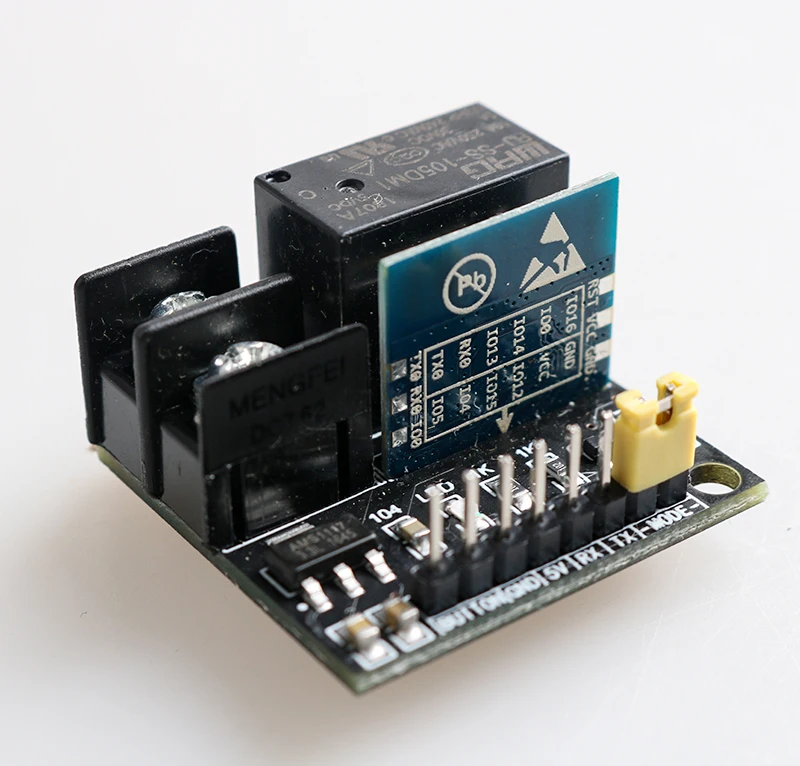

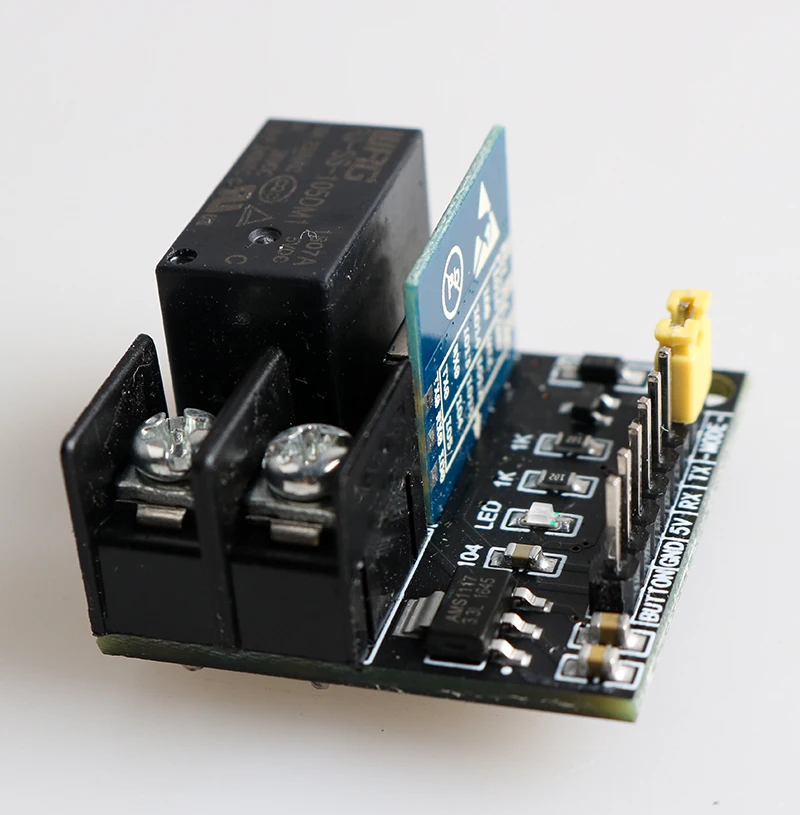

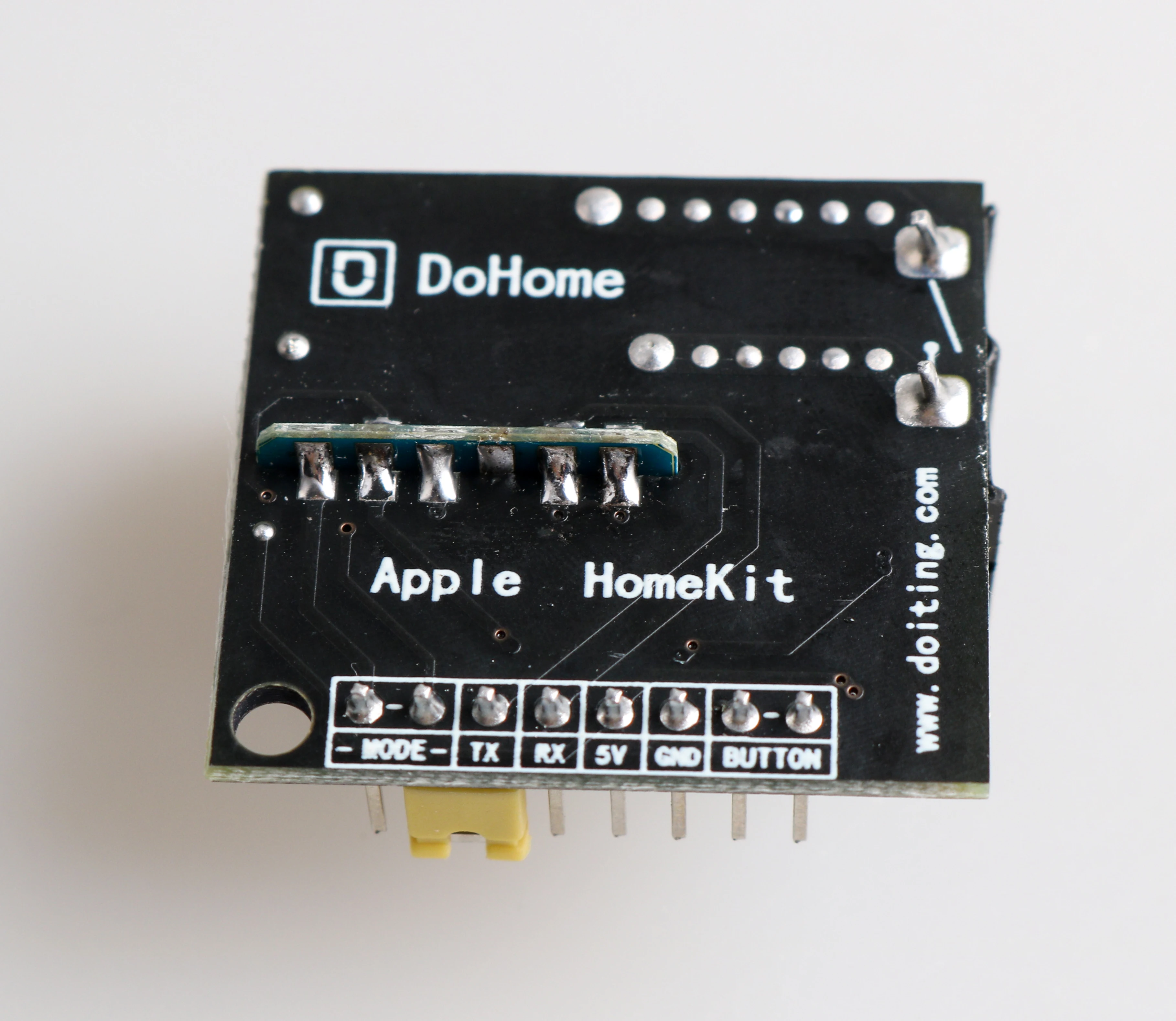

Есть восемь внешних контактов управления (как показано на рисунке ниже), которые являются 1. загрузка pin (режим), 2. загрузка pin (режим), 3. rx, 4. TX, 5. 5 V, 6. GND, 7. кнопка, 8. кнопки.

2. Ознакомление с релейным интерфейсом

Реле контролирует два внешних интерфейса s 1 и 2, когда реле находится на интерфейсе проводимости 1 и интерфейсе 2 находятся в закрытом состоянии. Когда реле выключено, два интерфейса отключены.

3. Способ использования:

3,1 кнопка управления

Когда необходимо использовать внешнюю кнопку для управления работой реле, необходимо только подключить внешний источник питания 5 в 5,6 pin и GND, и функция управления кнопками может быть осуществлена путем закрытия 7,8 кнопки pin.

3.2как войти в режим загрузки

Когда необходимо скачать прошивку макетной платы, вы можете войти в режим загрузки, укорочив контакты 1 и 2 режима с короткой крышкой, а затем подключить контакты питания 5 В, GND контакты, RX и TX контакты соответственно с инструментом загрузки.

Вид:

//github.com/SmartArduino/DoHome/tree/master/DoHome_HomeKit_DIY_Smart_Plug

По умолчанию для устройства используется режим homekit.

HomeKit (только для пользователей Apple):

Для iphone:

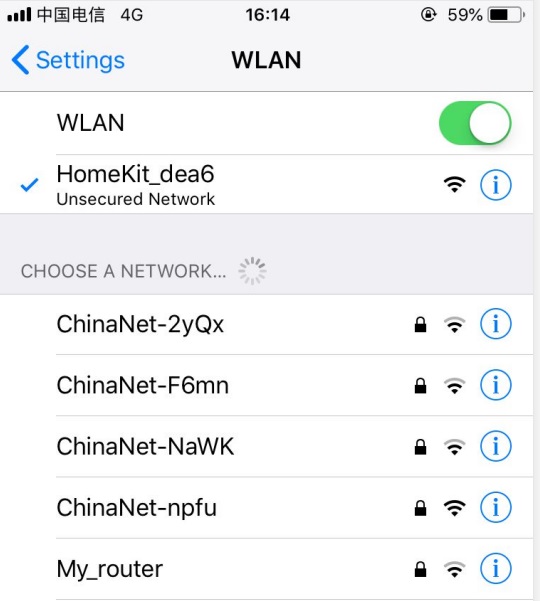

Шаг 1: Откройте страницу настройки WLAN вашего IPhone (как показано на рисунке 1) и найдите точку доступа Homekit_xxxx, а затем Подключитесь к ней. Примерно через 3 s интерфейс настройки Wi-Fi появится автоматически.

Примечание: Если интерфейс не всплывает автоматически, Откройте свой телефонный браузер и введите htt:/192.168.4.1. А затем, пожалуйста, подождите входа в интерфейс конфигурации.

Шаг 2: Пожалуйста, выберите свое домашнее имя Wifi во всплывающем окне, введите пароль и нажмите «join» (как на рисунке два). После того, как интерфейс настройки Wi-Fi пропущен на страницу списка WiFi (как на рисунке три), убедитесь, что светильник индикатора горит непрерывно. (номер учетной записи WiFi на картинке только для справки)

Примечание: Если смарт-разъем находится в других режимах, это означает, что Конфигурация сети не удалось. Пожалуйста, посмотрите на нормальные проблемы и настройте умную розетку.

Шаг 3: Проверьте, установило ли вы домашнее приложение.

Если у вас нет домашнего приложения, пожалуйста, загрузите его в APP store. (как на рисунке четыре)

Шаг 4: Пожалуйста, подключите телефон к домашней сети Wi-Fi (как на рисунке пять)

Примечание: Убедитесь, что IPhone и смарт-разъем находятся в одной сети.

Шаг 5: откройте приложение Home, нажмите «Добавить аксессуар». Затем, пожалуйста, нажмите «не имеет кода или не может сканировать», «Добавить в любом случае», и дождитесь проверки шифрования (около 30 с). После этого вы успешно добавили коммутатор.

Примечание: Если устройство не обновляется, убедитесь, что телефон и смарт-разъем находятся в одной локальной сети. Пожалуйста, убедитесь, что индикатор светильник светит на постоянной основе. Если вы все еще не можете добавить устройство, пожалуйста, посмотрите на нормальные проблемы.

Шаг 6: если вы хотите использовать интеллектуальное аудио устройство, например alexa, google assistant, Tianmao spirit или Xiaoai schoolmate. Подключите телефон к Wi-Fi, к которому подключен смарт-штекер на шаге 4. Отсканируйте qr-код в следующем и загрузите приложение DoHome.

Шаг 7: Войдите в учетную запись и пароль DoHome. Потяните вниз и обновите список, чтобы найти ваше умное устройство.

Примечание: телефон и смарт-разъем должны быть подключены в той же сети WiFi.

Шаг 8: пожалуйста, откройте меню в верхней левой части, нажмите «Менеджер» и найдите свое устройство. Затем выберите его и нажмите «связать устройство».

Примечание: Если вы хотите использовать смарт-аудио, пожалуйста, нажмите на соответствующий значок, чтобы проверить руководство пользователя. Если вам нужна помощь, пожалуйста, нажмите кнопку «помощь».

Для android:

Шаг 1: Пожалуйста, включите питание на штекера до 85 В постоянного тока-255 вольт постоянного тока (В переменного тока, 50-60 Гц) Главная цепь и убедитесь в том, что индикатор светильник мигает медленно. (светильник мигает около один раз каждую секунду) для включения нажмите и удерживайте кнопку «умных» штепсельную вилку в течение 3 секунд изменение языка и отметить, что индикатор светильник быстро мигает. (Светильник мигает примерно один раз в секунду)

Шаг 2: Откройте телефон Android, отсканируйте qr-код в следующем и загрузите приложение DoHome.

Шаг 3: откройте приложение DoHome и введите номер своей учетной записи и пароль. А затем Войдите в DoHome.

Шаг 4: нажмите кнопку «+» в правом верхней части, чтобы добавить устройство в соответствии с подсказкой.

Примечание: Если вы все еще сомневаетесь, пожалуйста, нажмите на меню в правом верхней части, чтобы найти помощь и нажмите на инструкцию.

Шаг 5: если вы хотите использовать умное аудиоустройство, например alexa, google assistant, Tianmao spirit или Xiaoai schoolmate. Пожалуйста, нажмите на меню в правом верхней части, чтобы найти соответствующий звук и проверить соответствующее руководство.

Остается установить: это устройство поддерживает только более IOS 10 версии/более, чем android 8,0 версии.

О: при установке устройства, если всплывающее окно подает запрос «принять ли приложение, чтобы получить местоположение», как с ним обращаться?

B: этот вопрос очень важен, пожалуйста, нажмите «принять или да».

О: почему название устройства должно быть коротким?

B: потому что это удобно для функции голосового управления, например, DoHome.

О: как сбросить розетку в заводской режим?

B: для включения нажмите и удерживайте кнопку smart plug (3) и индикатор светильник будет медленно мигать.

A: во время конфигурации сети, если есть что-то, вы должны обратить внимание?

1. Убедитесь, что устройство, ваш телефон и маршрутизатор находятся рядом друг с другом во время настройки сети.

2. Убедитесь, что вы правильно ввели пароль маршрутизатора.

3. Во время настройки сети, пожалуйста, сохраните, что маршрутизатор работает в частоте 2,4G, включает функцию вещания и работает в режиме только non-11n.

4. Во время настройки сети, пожалуйста, убедитесь, что беспроводной режим шифрования маршрутизатора WPA2-PSK, а Тип авторизации-AES. Или оба настроены в автоматический режим.

5. Во время настройки сети, если маршрутизатор откроет Беспроводной Фильтр MAC-адреса, пожалуйста, переместите устройство от списка фильтров MAC маршрутизатора.

6. Если это двухчастотный маршрутизатор, пожалуйста, установите различные пароли для 2,4G сигнала и 5G сигнала или выключите 5G сигнала. Пожалуйста, не забудьте открыть функцию двухчастотной комбинации.

7. Если это настраиваемый маршрутизатор, предоставленный оператором, пожалуйста, подтвердите, имеет ли маршрутизатор функцию брандмауэра. Если эта функция существует, выключите функцию брандмауэра, а затем попробуйте подключить устройство к маршрутизатору.
