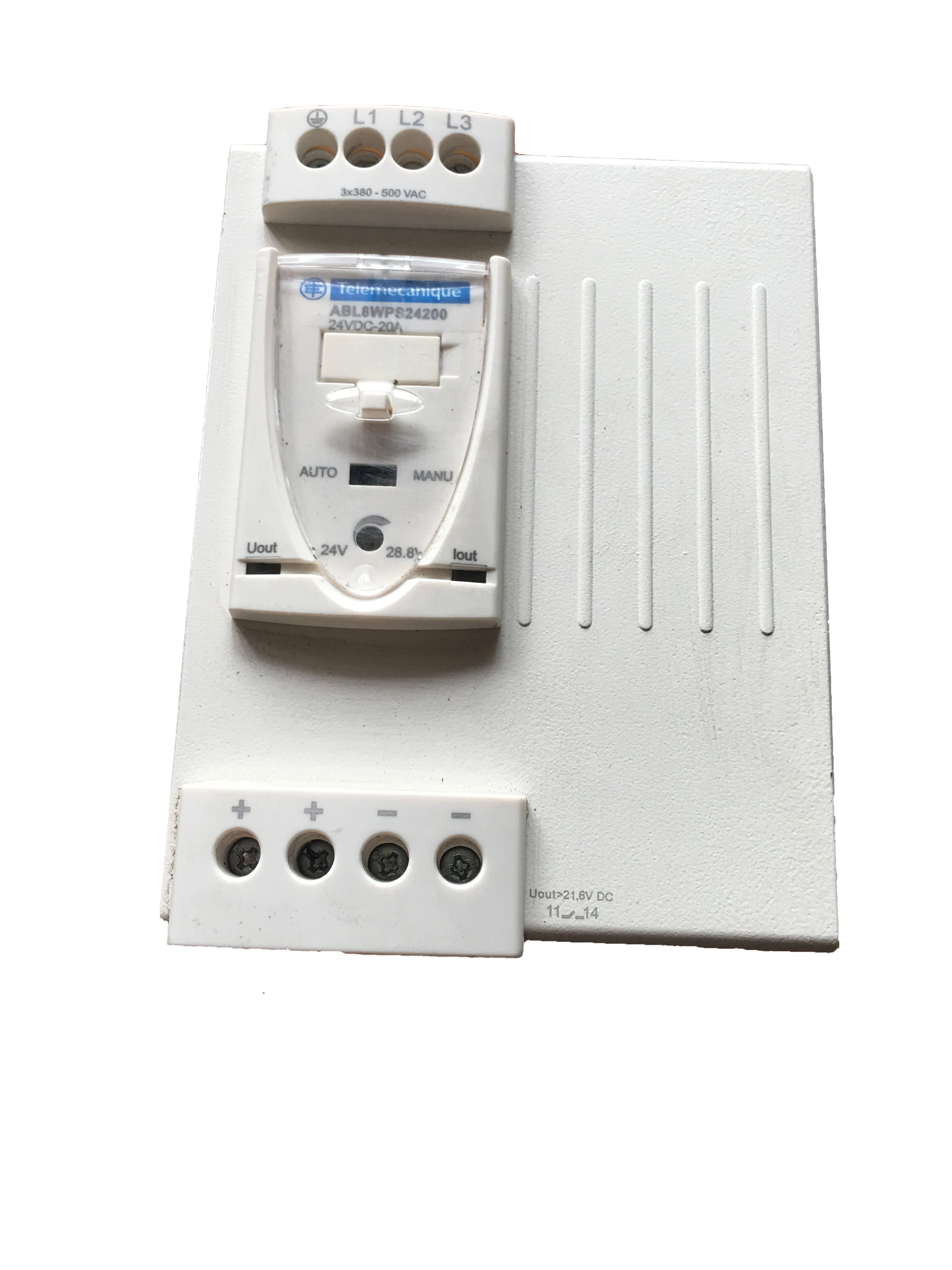

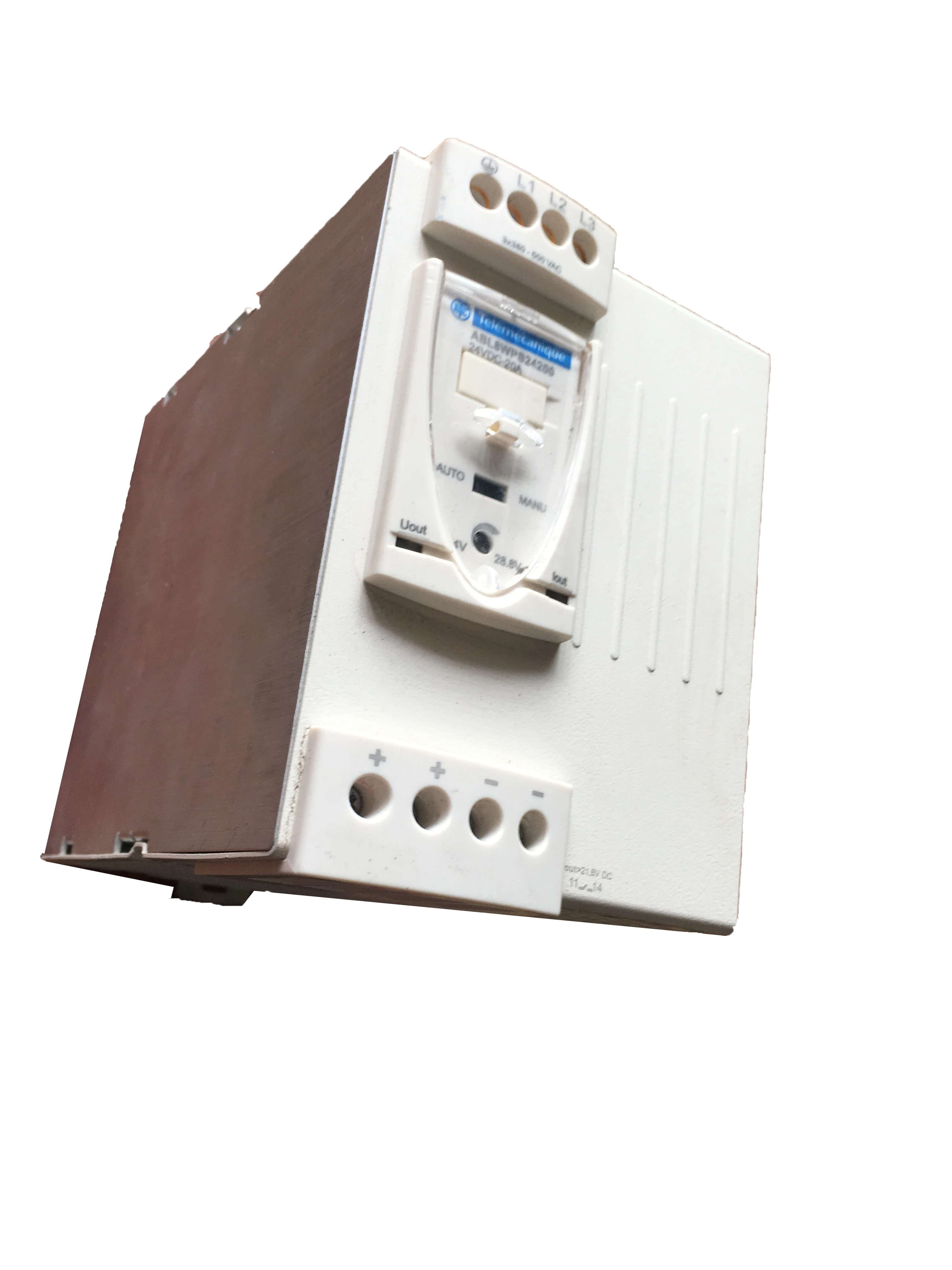

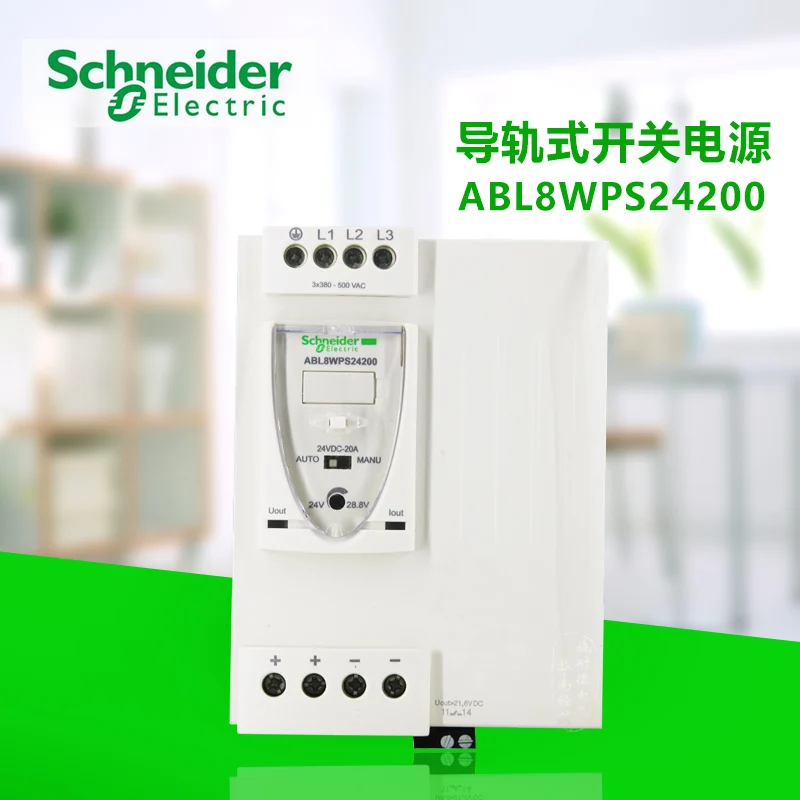

Рельсовый тип универсальный переключатель питания режима ABL8WPS24200 трехфазный 380-В

Основная информация Серия продукта Phaseo Тип продукта Источника питания Мощность типа Настроить режим переключения Вход напряжения 380...500 В переменного тока три фазы, терминал: L1, L2, L3 Напряжение на выходе 24 V DC Номинальная мощность [W] 480 W Навесного оборудования Корректирующий фильтр коэффициента мощности в соответствии с IEC 61000-3-2 Мощность выходной ток 20 A Выход Тип предохранения Защита от перегрузки, оптическая мощность: ручной или автоматический сброс Защита от перенапряжения, оптическая мощность: 30...32 В, ручной сброс Защита от короткого замыкания, оптическая мощность: ручной или автоматический сброс Анти-низковольтная, оптическая мощность: trip if U <21,6 V Тепловая, оптическая мощность: автоматический сброс Температура окружающей среды 50...60 °C (с) -25...50 °C (нет) Дополнительная информация Вход предел напряжения 320...550 V Частота сети 47...63 Гц Максимальный пусковой ток 25 А 2 мс Мощность коррекция коэффициента 0,65 Мощность 92% Выход предел напряжения 24... 28,8 V Регулируемый Мощность Потребление W 38,4 W Линия и регулировку нагрузки 1...3% Время удержания > = 18 мс на 400 В Допустимые временный импульс тока 1,5 Д х Ш х В (в течение 4 секунд) Проводка способность Применимый диагностический реле: съемный Винтовые клеммы, емкость соединения: 2x2,5 mm2 Для ввода проводка: винтовой зажим, мощность подключения: 3x0,5 3x4 mm2 AWG 22...AWG 12 Для ввода Заземление: винтовой зажим, мощность подключения: 1 кисть для маскирующих средств 0,5... 1x4 mm2 AWG 22...AWG 12 Для Выходная проводка: винтовой зажим, мощность подключения: 4x0,5 4x10 mm2 AWG 22... AWG кабель 8 Идентификация CE Установка метод 35x7,5 мм симметричная din-рейка 35x15 мм симметричная din-рейка Рабочем состоянии Вертикальный Рабочая высота 2000 м Выход муфта Серия Параллельный Тесты имя Электростатический Разряд в соответствии с EN/IEC 61000-4-2 Индукционное электромагнитное поле в соответствии с EN/IEC 61000-4-6 Магнитное поле в соответствии с EN 61000-4-8 Основной разъем Электромагнитное поле согласно IEC 61000-4-11 распространение в соответствии с EN/IEC 61000-4- 3 Быстрые переходные процессы в соответствии с IEC 61000-4-4 Всплеск в соответствии с EN/IEC 61000-4-5 Проводимое излучение на линиях электропередачи в соответствии с EN 55022 Категория B Распространение излучения в соответствии с EN 55022 Категория B Гармонические текущие выбросы соответствуют EN/IEC 61000-3 -2 Светодиодный статус Выходное напряжение: светодиодный (зеленый и красный) Выходной ток: светодиодный (зеленый, красный и оранжевый) Глубина 160 мм Высота 143 мм Ширина 96 мм Вес продукта 1,6 кг Окружение Вход ток 320 в с UTE C80-810 550 в с UTE C80-810 Сертифицированный продукт CCSAus Кэм UL РКС Соблюдении всех стандартов CSA C22.2 без 60950-1 UL 508 Экологические особенности EMC в соответствии с EN 61000-6-1 EMC в соответствии с EN 61000-6-3 EMC в соответствии с EN 55024 EMC в соответствии с EN/IEC 61000-6-4 EMC в соответствии с EN/IEC 61204-3 Безопасность в соответствии с EN 61204-4 Безопасность в соответствии с EN/IEC 60950 -1 Безопасность соответствует SELV Уровень защиты IP IP20 соответствует EN/IEC 60529 Температура окружающей среды хранения -40...70 °C Относительная влажность 0...90% во время работы 0...95% срок хранения Защита от перенапряжения Тип Класс I соответствует VDE 0106-1 Характеристики изоляции Между 3500 V входом и землей между 4000 в вход и выход между 500 В вход и заземление
