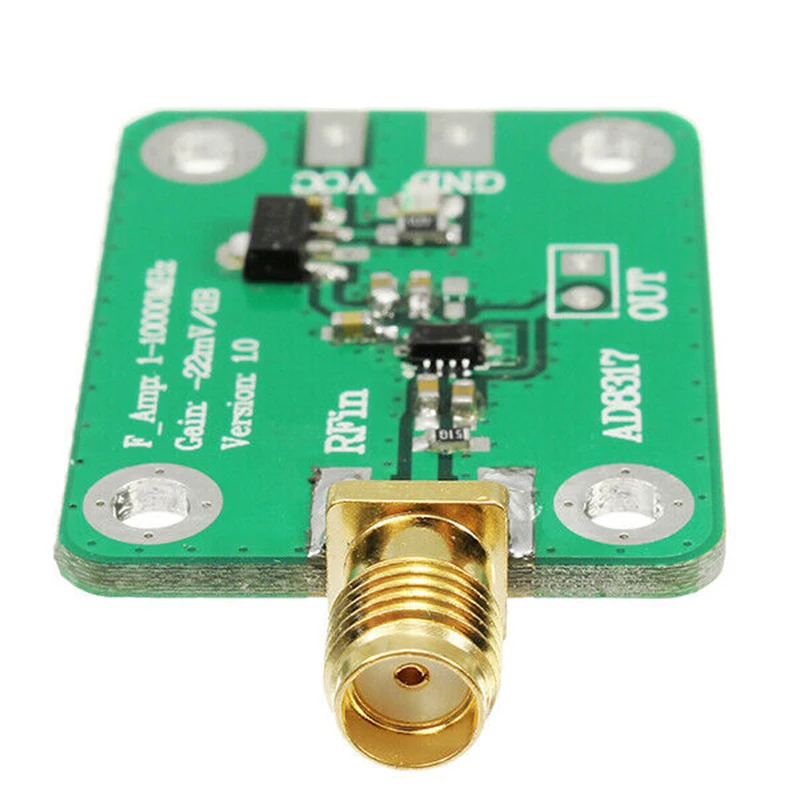

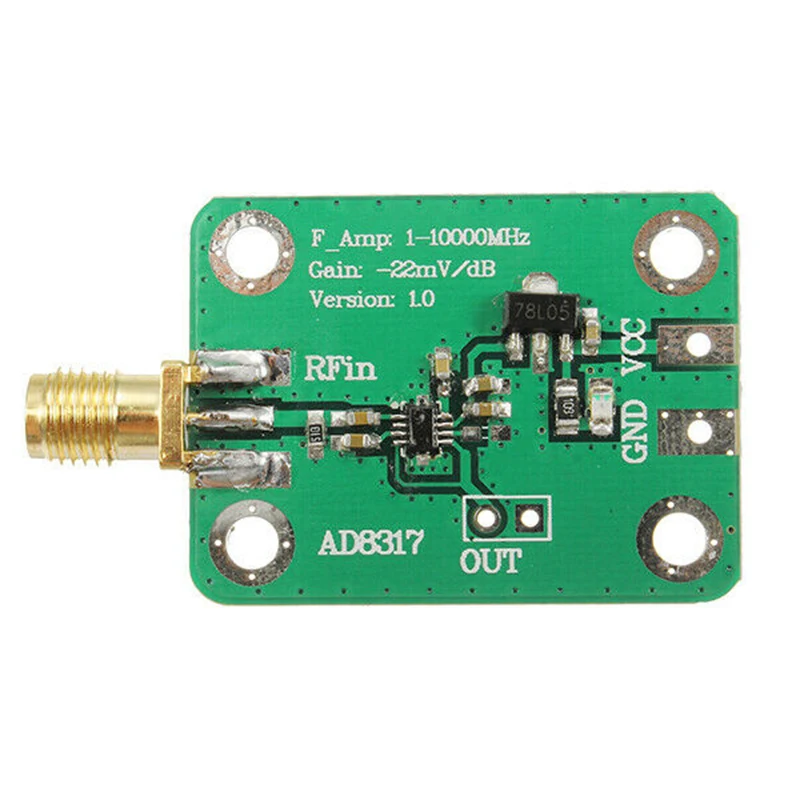

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } Продукт разработан с Помощью Чипа AD8317 компании ADI, и используется для обнаружения мощности радиочастотного сигнала, частотный диапазон обнаружения 1 м-10 ГГц, может обнаруживать мощность от-55 дБм до-0 дБм радиочастотного сигнала, так что радиочастотный сигнал преобразуется в выходное напряжение постоянного тока.
Чем больше амплитуда или мощность ВЧ сигнала, тем выше выходное напряжение, и выходное напряжение прямо пропорционально логарифму амплитуды входного сигнала, тем самым расширяется динамический диапазон обнаруженного сигнала, который колеблется в диапазоне от 55 дБ.
Он может быть широко использован в радиочастотном обнаружении сигнала, измерении мощности сигнала, обнаружении силы поля окружающей среды, он также может использоваться в качестве части автоматического контроля усиления и автоматического контроля уровня.
Рабочая частота: 1-10000 МГц
Измерительная мощность: от-55 дБм до-0 дБм
Выходное напряжение: 0,33-1,65 в
Угол обнаружения:-22 мВ/дБм (Типичный)
Вход сопротивление: 50ohm
Напряжение питания: 7-15 в
Цвет: основной цвет зеленый
Материал: АБС + металл
Размеры: 5*3*1 см
Посылка в комплект входит:
1 * Модуль
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
