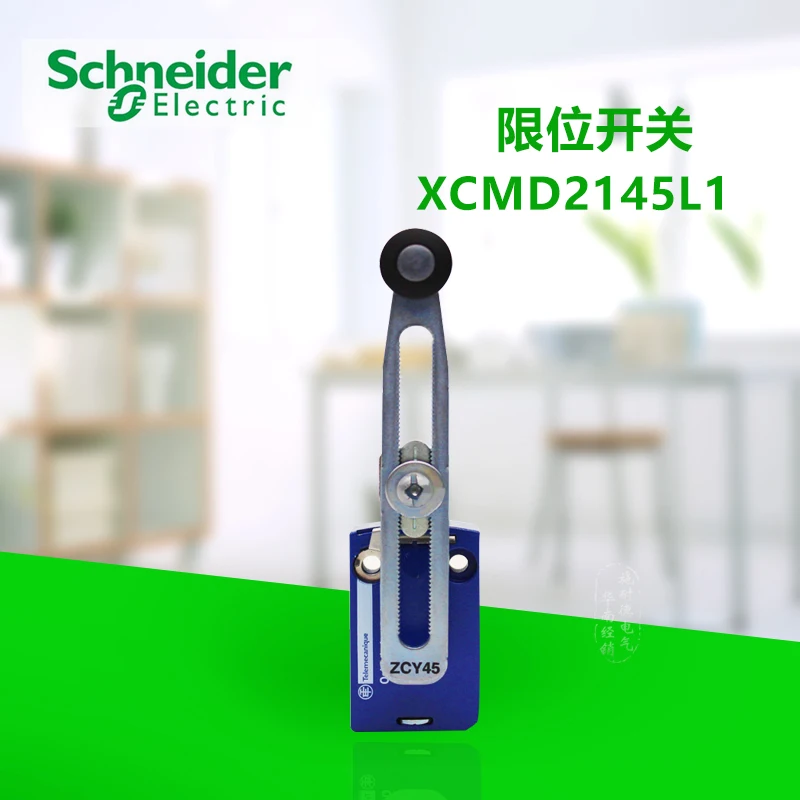

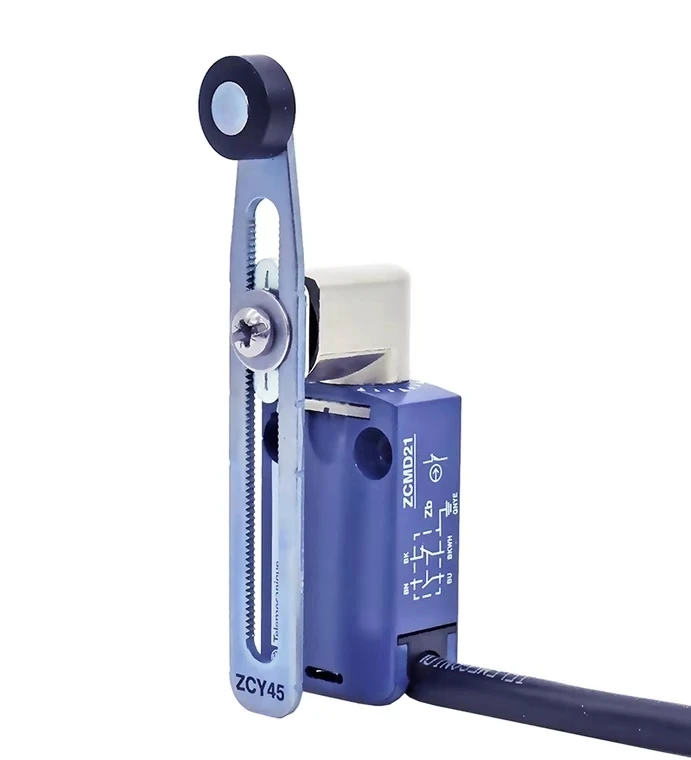

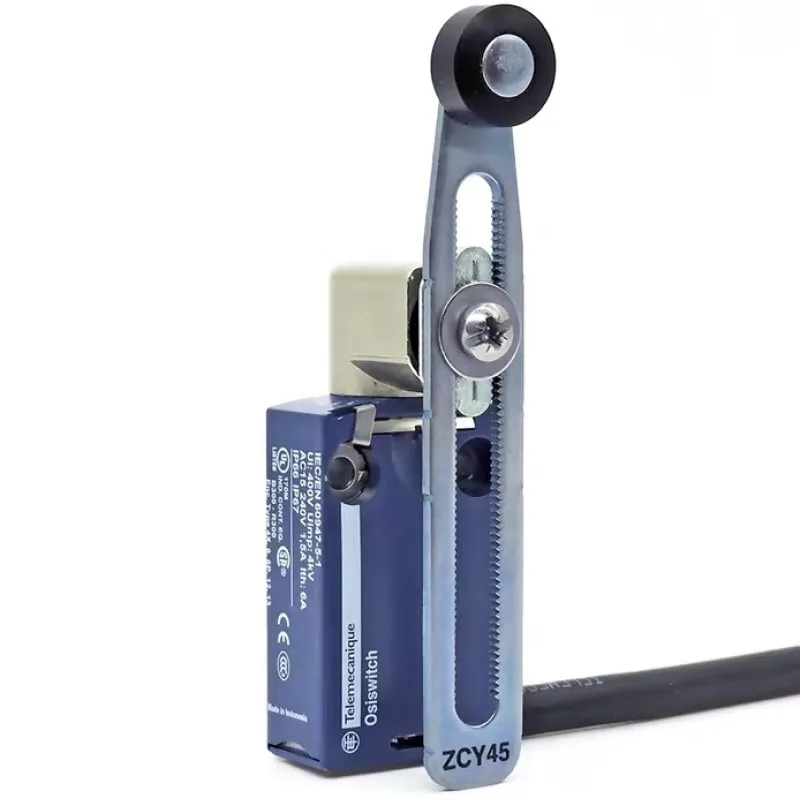

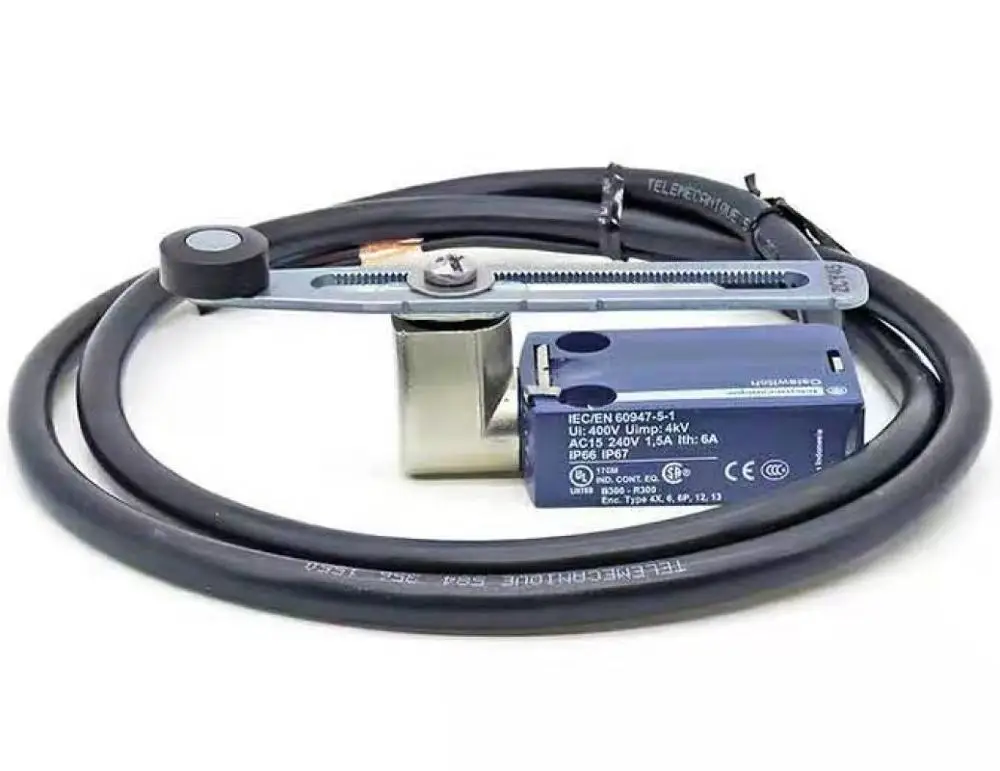

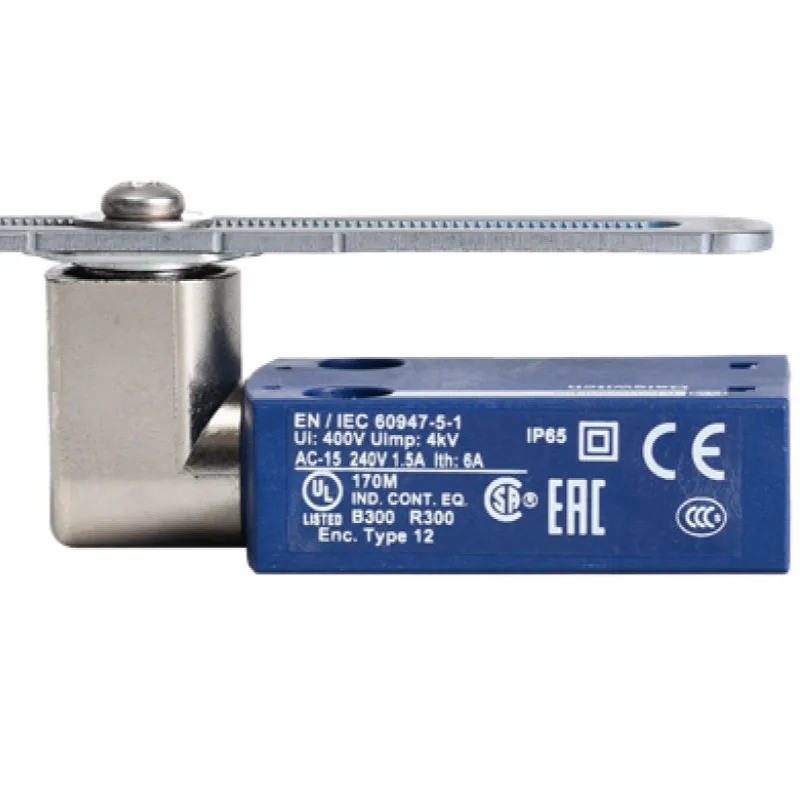

Универсальный пыленепроницаемый и водонепроницаемый дорожный концевой

Основная информация Серия продукта OsiSense XC Серийный номер Стандартный типа Тип продукта Концевой выключатель Продукт короткое название Xcmd Сенсор дизайн Миниатюрный Онтология типа Фиксированный Захватный механизм машины типа Вращающаяся головка Материал Металлический корпус Материал корпуса Цинково-алюминиевого сплава Материал головки Цинково-алюминиевого сплава Фиксированным режимом Онтология Рабочее движение головы Вращаться Тип головки Рокер с пружинным возвратом, термопластичный рокер с переменной длиной Метод типа Боковое движение, 2 направления Количество полюсов 2 Тип контакта 1 NC + 1 NO Действием контакта Мгновенный Дополнительная информация Переключатель спусковой механизм Выпуклая кромка 30 ° Функциональная электрическая схема Съемный кабель Разъем Длина кабеля 1 м Конструкция кабеля 5x0,75 mm2 Изоляции проводов PvR Воздушной линии Zb Заставляют открывать У Заставляют открывать минимальная сила 0,5 N Минимальный туда и обратно силы 0,1 N Максимальная скорость работы 1,5 м/с Свяжитесь с линия Спецификация B300, AC-15 (уе = 240 V), то есть, = 1,5 в соответствие EN/IEC 60947-5-1 приложение A R300, DC-13 (уе = 250 V), то есть, = 0,1 в соответствие EN/IEC 60947-5 -1 приложение A Номинальное изоляционное Напряжение [Ui] 300 В (класс загрязнения 3) в соответствии с UL 508 400 В (класс загрязнения 3) в соответствии с IEC 60947-5-1 300 В (класс загрязнения 3) в соответствии с CSA C22.2 No 14 Максимальное сопротивление через клеммы 25 МОм в соответствии с уровнем безопасности IEC 60255-7 3 Номинальное импульсное напряжение, выдерживающее Напряжение [Uimp] 4 кВ в соответствии с IEC 60664 4 кв в соответствии с IEC 60947-1 Защита от короткого замыкания Предохранитель 6 А, тип gG Электрическая жизнь 5000000 раз, DC-13, 120 V, 1 Вт, рабочая оценка <60 раз/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-1 приложение C 5000000 раз, DC-13, 24 В, 3 Вт, рабочая оценка значение <60 раз/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-1 приложение C 5000000 раз, DC-13, 48В, 2 Вт, рабочая оценка <60 раз/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947- 5-1 приложение C Срок службы 10000000 раз Ширина 30 мм Высота 50 мм Глубина 16 мм Вес продукта 0,23 кг Окружение Ударопрочность 25 gn для 18 ms в соответствии с IEC 60068-2-27 Устойчивость к вибрациям 5 gn (f = 10...500 Гц) в соответствии с IEC 60068-2-6 Уровень защиты IP IP66 в соответствии с IEC 60529 IP67 в соответствии с IEC 60529 IP68 в соответствии с IEC 60529 IK с настенным креплением уровень защиты IK06 в соответствии с EN 62262 Защита от перенапряжения Тип Класс I Соответствует IEC 61140 Класс I в соответствии с NF C 20-030 Рабочая температура -25...70 °C Температура окружающей среды хранения -40...70 °C Процесс защиты TC Сертифицированный продукт CCC CSA UL Соблюдении всех стандартов CSA C22.2 Нет 14 EN/IEC 60204-1 UL 508

EN/IEC 60947-5-1

Размеры Размер

(1) 2 Ø 4,2 мм крепежных отверстия, размер диаметром 8 мм × 4 мм. (2) Внешний диаметр кабеля составляет 7,5 мм.

Установка и таможенной очистки Установка Соединительный кабель с разъемом USB композиция

(1) Настоятельно рекомендуем (2) Необходимо, чтобы избежать

Поворотный переключатель и установка рычага Тип распределительного вала

(1) Настоятельно рекомендуем (2) Необходимо, чтобы избежать

Набор с поворотными переключателями ZCE01 и ZCE09

(1) Затяжки (минимальная температура: 1) (максимум: 1,5)

Электропроводка Схема подключения 2 полюса NC + без быстрого действия

(BK) Черный (BK-WH) Черный и белый (BU) Синий (BN) Коричневый (GN-YE) Зеленый, желтый

Техническое описание Исполнения характеристика Переключение, выполненное с помощью камеры, вращение на 30 °

Функция диаграммы

(P) Вперед отключения точка (1) Нормально закрытый контакт с функцией прямого отключения (2) Застежка (3) Разъединитель (4) Подножка (5) Сброс (BK) Черный (BK-WH) Черный и белый (BU) Синий (BN) Коричневый
