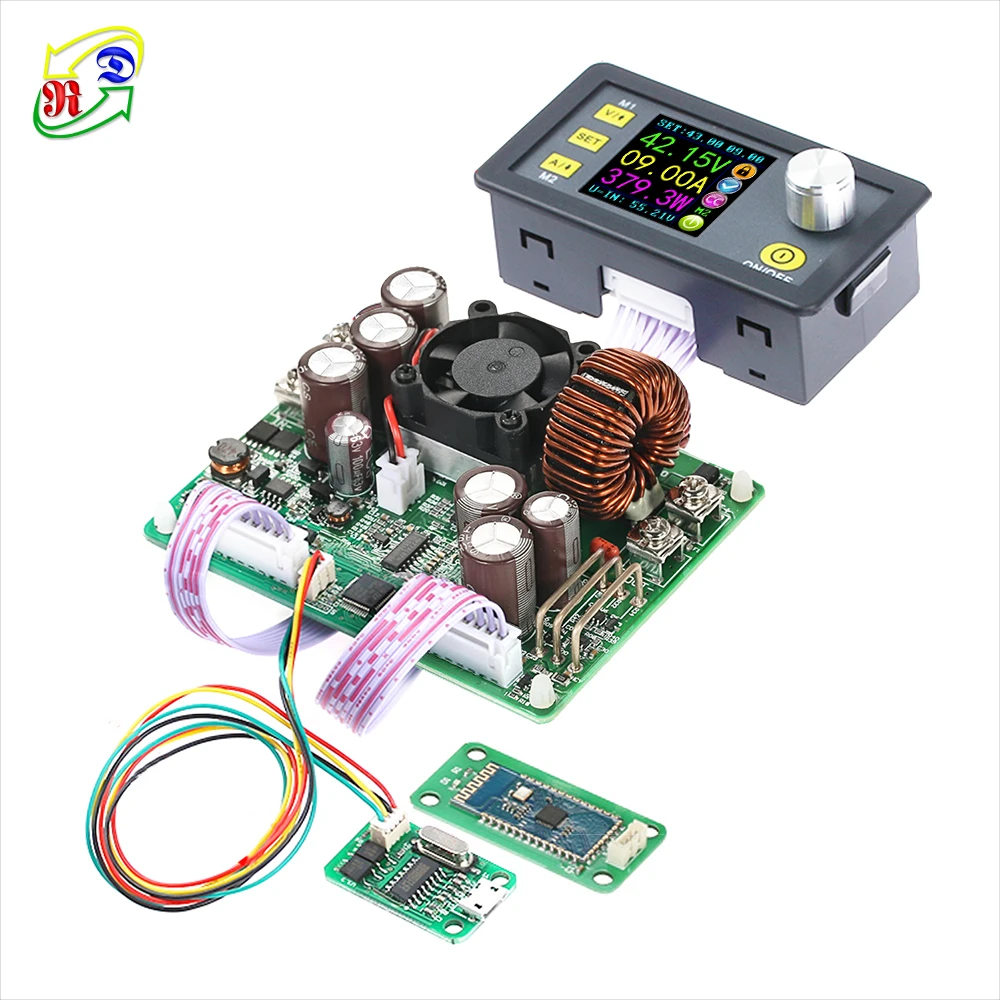

Модель продукта: DPS5020

Общая информация

Программируемый Модуль питания с постоянным напряжением и постоянным током обеспечивает набор функций аналоговой интеграции и цифрового управления. Регулируемый диапазон выходного напряжения0-50,00 в,Шаг 0,01 в. Регулируемый диапазон выходного тока0-20.00A,На каждом этапе изготовления обуви 0.01A. Этот модуль имеет функцию отключения питания и может хранить 10 групп заданного значения. И он также имеет функцию быстрого извлечения двух групп сохраненной стоимости. По сравнению с традиционным аналоговым источником питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модуле имеет функцию Цифровой вольтметр и амперметр. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и т. д. на выходной области напоминания, вы можете увидеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, а также используемые группы данных. На интерфейсе настройки данных можно настроить значение перенапряжения, значение перегрузки по току, значение перегрузки, набор данных и яркость ЖК-дисплея. Этот модуль имеет много преимуществ, небольшой размер, расширенная функция, хороший визуальный эффект, высокая работоспособность, высокая точность, используется независимо, быть вставленным в устройство и широко применяется.

Технические параметры

Диапазон входного напряжения: 6,00-60,00 в диапазон выходного напряжения: 0-50,00 в

Выходной ток: 0-1000 A Диапазон выходной мощности: 0-Вт

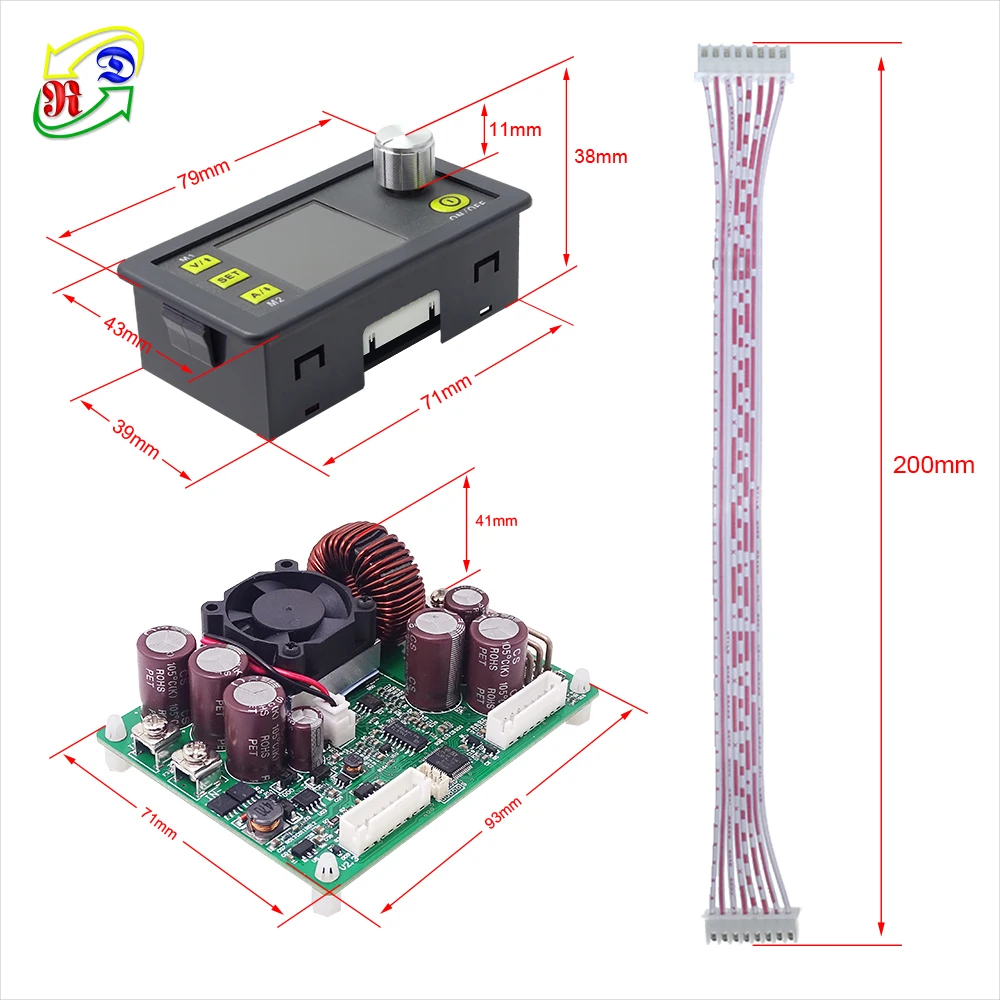

Вес изделия: около 222 г Размер дисплея: 79*43*41 (мм) (Д * Ш * В)

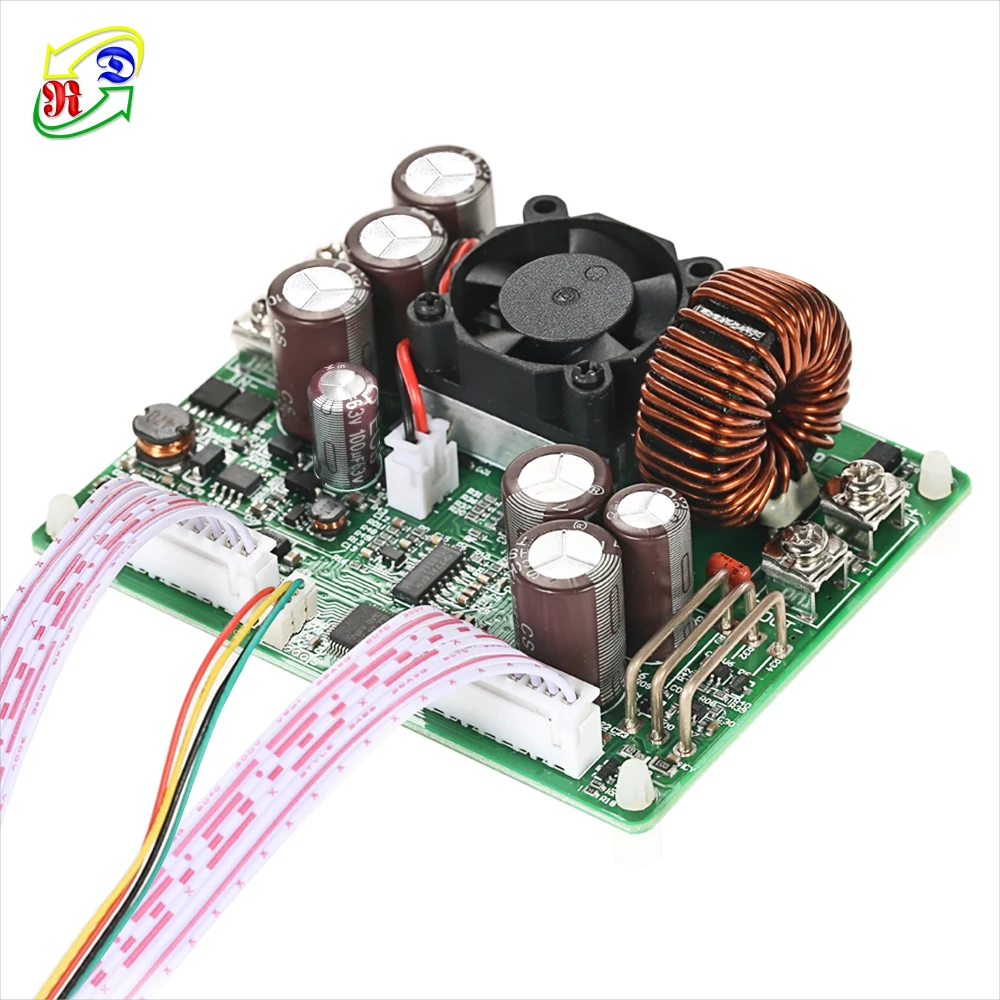

Открытый размер: 71 мм * 39 мм размер модуля питания: 93*71*41 (мм) (Д * Ш * В)

Длина соединительной линии: 200 мм фиксированное расстояние между отверстиями в центре: 86 мм, 64 мм

Разрешение выходного напряжения: 0,01 в разрешение выходного тока: 0.01A

Точность выходного напряжения: ± (0.5% + 3 цифры) точность выходного тока: ± (0.5% + 5 цифр)

Примечание для использования:

1, выход должен быть использованИзолированный, неВ серии или параллельно, иначе он будет сгореть.

2, если вы подключаете индуктивную нагрузку (например,Мотор), Максимальный рабочий ток 1/3 диапазона. Не переживайте.

3. Перед использованием,Пожалуйста, сначала Подключите все провода, затем включите входной источник питания,Не включайте входной источник питания сначала, затем подключайте провод. В противном случае это может привести кПредохранитель и MOS повреждены.

4, Когда вы получаете продукт в первый раз, пожалуйста, не используйте руки, чтобы коснуться компонентов, потому что статическое электричество человека может повредить некоторые чипы.

5. Вы должны убедиться, что входное напряжение в 1,1 раз выше, чем выходное напряжение. При больших современных условиях обратите внимание на тепловыделение.

6. Когда ток более 10А или температура более 45 ° c, вентилятор начнет работать. При температуре более 65°c модуль перестанет работать

7. Если вы используете AC-DC конвертер или катушка трансформатора, пожалуйста, добавьте выпрямитель (мост выпрямителя) и фильтр (более 4700 мкФ фильтрующий конденсатор). Если входной источник питания нестабилен, пожалуйста, добавьте LC, L более 47 uh, C более 2200 мкФ.

8.Вы можете выбрать только подключение по Bluetooth или подключение по USB, потому что плата Bluetooth и плата USB связи могут использоваться только отдельно.

Тестовое видео из отзывы клиентов YouTube:

Это наиболее полный анализ для DPS5015: http://lygte-info.dk/review/Power%20DPS5015%20UK.html

Мой канал YouTube: //www.youtube.com/channel/UCy73jJ5-ZqhPzT7wJ6KTIaw

DPS5015: тест пульсации: //www.youtube.com/watch?v=WpbkxL0p7u8&list=PLNcr2Rj_07PFN3rZPebHUgwKpb1nQWcIC&index=1

Демонтаж: //www.youtube.com/watch?v=-QSWB4H6QM8

DPS3012 тест мощности + Чипы: //www.youtube.com/watch?v=q1wy0gzXgGo

DPS 5005 снесите видео: //www.youtube.com/watch?v=BklUuj5-j10

В таблице соответствия:

DP серии(DP50V5A и DP30V5A (простой светодиодный вариант DP30V5AL);

Серия блоков питания DPS buck(DPS3003, DPS3005, DPS5005, DPS3012, DPS5015, DPS5020);

Серия блоков питания DPH buck-boost(DPH3205 и DPH5005);

DPS3005

DPS5005

DPS5015

DPS5020

DPH5005

DPS8005

DP50V5A

DP30V5A

DPS3003

DPS3012

DPH3205

DPS3005

DPS3005-USB

DPS3005-USB-BT

DPS5005

DPS5005-USB

DPS5005-USB-BT

DPS5015

DPS5015-USB

DPS5015-USB-BT

DPS5020

DPS5020-USB

DPS5020-USB-BT

DPH5005

DPH5005-USB

DPH5005-USB-BT

DPS8005

DPS8005-USB

DPS8005-USB-BT


Разницу

Между

DP, DPS

И DPH

1. Серия DPS обновлена. Панель отличается друг от друга. В DPS серии, мы изменим M1/↑and M2/↓ в V/↑and A/↓. Вы можете нажать эти кнопки

Установите напряжение и ток быстро. Мы добавляем новую функцию «Установка по умолчанию загрузки открыть или закрыть выход»

Другие не изменяются.

2. Все эти блоки питания могут заряжать батарею напрямую, не нужен внешний диод. При зарядке аккумулятора не подключайте полярность аккумулятора

В противном случае, запасные части будут заменены.

Найдите разницу между DPS и DP Посмотрите это видео //www.youtube.com/watch?v=ptt931rrXo8

3. Источник питания DP и источник питания DPS являются понижающим (понижающим) преобразователем. Но DPH3205 и DPH5005 это понижающий (понижающий и Повышающий) конвертер.

4. DPS3005, DPS5005 DPS5015, DPS5020, DPH5005 и DPS8005 имеют коммуникационную версию. Вы можете подключить ПК и Использовать верхний компьютер

Связь функция

Нет

Нет

Нет

Нет

Нет

Да

Да

Да

Да

Да

Да

Режим работы

Бак

Бак

Бак

Бак

Buck-

Boost

Бак

Бак

Бак

Бак

Buck-

Boost

Бак

Вход напряжения

6-55 V

6-40 V

6-40 V

6-40 V

6-40 V

6-40 V

6-55 V

6-60 V

6-60 V

6-с алюминиевой крышкой, 50В

10-90 V

Выход напряжения

0-50,00 V

0-32 в пост

0-32 в пост

0-32 в пост

0-32 в пост

0-32 в пост

0-50 V

0-50 V

0-50 V

0-50 V

0-80 V

Выход ток

0-5.000A

0-5.000A

0-3.000A

0-12.00A

0-5.000A

0-5.000A

0-5.000A

0-15.00A

0-20.00A

0-5.000A

0-5.000A

Выход мощность

0-250 W

0-160 W

0-96 W

0-384 W

0-160 W

0-160 W

0-250 W

0-750 W

0-999,9 W

0-250 W

0-400 W

Напряжение разрешение

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

В настоящее время разрешение

0.001A

0.001A

0.001A

0.01A

0.001A

0.001A

0.001A

0.01A

0.01A

0.001A

0.001A

Размер продукта

79*43*38 мм (дисплей часть) | 93*71*41 (плата питания)

Плата питания только DPS5020/DPS5015/DPS3012/DPH5005/DPH3205

Сенсорный экран

Цвет ЖК-дисплей

Вентилятор

Нет

Нет

Нет

Да

Да

Нет

Нет

Да

Да

Да

Нет

Для зарядки аккумулятора

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

Функция

· Предустановленное выходное напряжение/ток (в двух местах по заданной клавише)

· Предустановленных защиты соотношение цена/качество

· 6 значков состояния бега

· Замок с ключом

· Настройка данных и хранение указанной группы данных

· Значение для хранения ярлыков

· Точный ярлык M1 или M2 или указанная Группа данных

· Регулирует ЖК-дисплей яркости

· Открытый или закрытый выход

· 10 группы данных

· Предустановленное выходное напряжение/ток (в двух местах, по V, кнопка и клавиша установки)

· Предустановленных защиты соотношение цена/качество

· 6 значков состояния бега

· Замок с ключом

· Настройка данных и хранение указанной группы данных

· Значение для хранения ярлыков

· Точный ярлык M1 или M2 или указанная Группа данных

· Регулирует ЖК-дисплей яркости

· Открытый или закрытый выход

· 10 группы данных

· Установка по умолчанию загрузки открыть или закрыть выход

Общая информация

IN +: вход положительный IN-: вход отрицательный:

Выход +: выход положительный: выход-: Выход Отрицательный

Примечание: Диапазон входного напряжения составляет 6-60 В постоянного тока и 60 в является предельным напряжением; пожалуйста, оставьте место для использования. Иначе он будет сгореть. Вход должен быть источником питания постоянного тока, а не 220 В переменного тока, иначе он будет сгореть тоже. Хотя этот модуль имеет защиту обратного подключения и защиту от короткого замыкания на выходе, вы можете использовать в строгом соответствии с описанием подключения для подключения. При подключении блока питания с выходом модуль будет сгореть.

Панель Описание

1-Настройка напряжения/страница на выбор/извлечение ярлыка M1 группа данных

2-Настройка данных/извлечение значения указанной группы данных/сохранение значения в указанную группу данных

3-текущая Настройка/страница вниз для выбора/быстрого извлечения группы данных M2

Цветной ЖК-экран 4-1,44 дюйма

5-кодирования потенциометр/данные регулировка/Блокировка всех кнопок

6-открытый или закрытый выход

Дисплей Описание интерфейса

7-заданное значение выходного напряжения

8-фактическое значение выходного напряжения

9-фактическое значение выходного тока

10-фактическое значение выходной мощности

11-фактическое значение входного напряжения

12-заданное значение выходного тока

13-ключ блокировки или разблокировки подсказки

14-Выход нормальный или не подскажу

15-приглашение постоянного напряжения и постоянного тока

16-подсказка набора данных

17-запрос на открытие или закрытие вывода

18-Предустановленная выходное напряжение

19-предустановленный выходной ток

20-Предустановленная защитное устройство от перенапряжения

21-Предустановленная от перегрузки по току

22-Предустановленная перегрузки

23-Предустановленная яркость экрана

24-Предустановленная набора данных

25-фактическое значение выходного напряжения и выходного тока

Инструкции по эксплуатации

При подключении источника питания на экране сначала отображается окно приветствия, а затем входит в основной интерфейс. На основном интерфейсе на верхней части экрана находится установленное на выходе значение напряжения и установленное на выходе значение тока. Большое значение алфавита слева-это текущее реальное выходное напряжение, текущий реальный выходной ток и текущая реальная выходная мощность. Входное напряжение находится на нижней части экрана. Справа от экрана есть несколько значков рабочего состояния, значок блокировки клавиш, значок ненормального выходного состояния, значок постоянного напряжения и постоянного тока, значок набора данных и значок открытия или закрытия вывода.

Установите выходное напряжение и выходной ток на основном интерфейсе.

Нажмите клавишу V/↑в ближайшее время, вы можете войти в состояние настройки напряжения. Затем нажмите потенциометр кодирования, а затем введите для регулировки числового значения. Нажмите кнопку кодирования потенциометра, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Поверните по часовой стрелке, чтобы увеличить числовое значение; Поверните против часовой стрелки, чтобы уменьшить числовое значение. Если вы хотите завершить настройку числового значения, нажмите в ближайшее время V/↑. В то же время заданное значение будет сохранено. Или вы ничего не можете сделать в течение одной минуты, статус будет автоматически создан и заданный будет сохранен также. Вы можете нажать A/↓, чтобы установить выходной ток тем же способом.

Установите данные на интерфейсе настройки данных

На основном интерфейсе вы можете в ближайшее время нажать клавишу SET, чтобы войти в интерфейс настройки данных. На интерфейсе настройки данных нажмите в ближайшее время V/↑или A/↓, чтобы перейти на страницу вверх или вниз, чтобы U-SET или I-SET, И затем установите выходное напряжение и выходной ток так же, как и в основном интерфейсе.

Установите значение защиты.

Страница вверх или страница вниз, чтобы S-OVP, S-OCP или S-OPP место, чтобы установить значение перенапряжения, значение перегрузки по току и значение перегрузки соответственно; когда значение достигает значения настройки, выход будет закрыт. И затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Если вы хотите выключить регулировку числового значения, нажмите кнопку "коротко Установить".

   Регулировка яркости экрана.

Страница вверх или страница вниз, чтобы B-LED, а затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в статус регулировки яркости экрана. Поверните потенциометр кодирования для регулировки нужного вам числового значения. Если вы хотите выключить регулировку числового значения, нажмите кнопку "коротко Установить". Есть шесть уровней яркости ЖК-экрана, 0-5 уровня. Ранг 0 Самый темный; ранг 5 самый яркий. Вы можете выбрать то, что вам нравится.

  Настройка данных и хранение указанной группы данных.

Перейдите на страницу вверх или на страницу вниз, чтобы M-PRE, а затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в статус выбора групп данных. Поверните потенциометр кодирования, чтобы выбрать нужную Вам группу данных. Затем будет отображена нужная вам группа данных. И затем нажмите потенциометр кодирования, чтобы войти в состояние изменения выходного состояния. Включите потенциометр для выбора включения или выключения. При выборе ON группа данных извлекается и статус вывода остается таким же. При выборе Выкл группа данных извлекается и вывод закрыт. Если вы хотите завершить выбор набора данных, нажмите кнопку summary set. Затем нажмите в ближайшее время V/↑или A/↓, чтобы перейти на страницу вверх или вниз в другое место, чтобы отрегулировать необходимые данные. После завершения настройки данных удерживайте нажатой клавишу SET более 2 с, все данные, которые вы устанавливаете, автоматически будут храниться в указанной группе данных. В то же время вы можете увидеть номер группы справа от экрана. Наконец, вы можете нажать в ближайшее время установить ключ обратно к основному интерфейсу.

Установка по умолчанию загрузки открытия или закрытия вывода

Перейдите на страницу вверх или на страницу вниз, чтобы S-INI, а затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние настройки. Установите, по умолчанию открывайте загрузку; Установите, по умолчанию закрывайте загрузку.

Функция описание.

   Открыть или закрыть выход.

Вы можете нажать кнопку ВКЛ/ВЫКЛ, чтобы открыть или закрыть выход на любом интерфейсе.

   Блокировка кнопки, чтобы избежать неправильной работы.

На любом интерфейсе вы можете удерживать нажатие потенциометра кодирования более 2 с, все кнопки заблокированы. Вы можете увидеть значок блокировки ключа справа от экрана. Если вы хотите разблокировать все кнопки, удерживайте нажатие потенциометра кодирования более 2 с, все кнопки разблокированы. Значок разблокировки ключа будет отображаться справа от экрана.

  M0-M9 десять групп данных

Группа M0 является группой данных по умолчанию загрузки. Когда вы извлекаете нужную Вам группу данных, эта группа данных будет касаться группы данных M0 и будет автоматически храниться в группе данных m0.

   Извлечение ярлыка хранения данных Группы M1 или M2.

На основном интерфейсе, удерживайте нажатие V/↑или A/↓ более 2 с, вы можете быстро извлекать группы данных M1 или M2 ярлыка. В то же время соответствующий номер группы данных будет отображаться справа от экрана.

  Извлеките указанную группу данных.

На основном интерфейсе удерживайте нажатой клавишу SET более 2 s, порядковый номер группы данных будет отображаться справа от экрана, вы можете повернуть потенциометр кодирования, чтобы выбрать нужную Вам группу данных. А затем нажмите в ближайшее время клавишу SET, вы можете извлекать указанную Вам группу данных.
