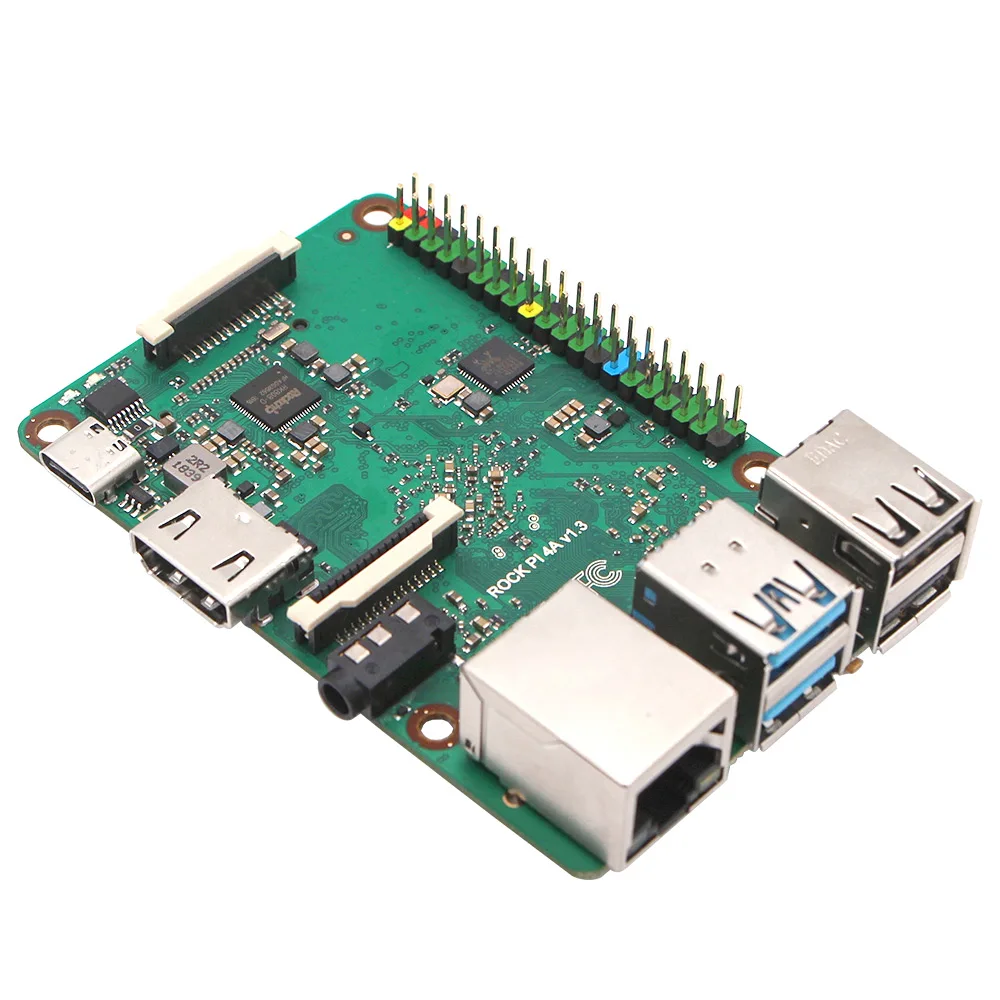

Новая плата ROCK PI 4A V1.4 Rockchip ARM Cortex шесть ядер SBC/одна компьютер совместимый с

Новая плата ROCK PI 4A V1.4 Rockchip ARM Cortex шесть ядер SBC/одна компьютер совместимый с

Примечание:

Комплект 1:1G DDR4 Core Board

Комплект 2:2G DDR4Основная плата

Комплект 3:4G DDR4Основная плата

Интрудуктион

ROCK PI-это одноплатный компьютер (SBC) с ультра-маленьким форм-фактором, который обеспечивает первоклассную производительность, одновременно используя превосходную механическую совместимость. ROCK PI предлагает создателям, энтузиастам IoT, хобберистам, ПК-энтузиастам «сделай сам» и многим другим надежную и чрезвычайно способную платформу для создания и развития своих представлений в реальности.

Это документы для ROCK Pi 4, написанные командой Radxa с поддержкой общественности.
ROCK Pi 4-это Rockchip RK3399, основанный на SBC (одноплатном компьютере) от Radxa. Он может работать на базе android или некоторых дистрибьюторов Linux. Рок-н-Pi 4 имеет шесть ядер процессор ARM, Стабильная и надежная работа 64bit двухканальный 3200 МБ/с. LPDDR4, до 4K @ 60 HDMI, MIPI DSI, MIPI CSI, 3,5 мм jack с микрофоном, 802,11 ac WI-FI, Bluetooth 5,0, USB Порты и разъёмы, GbE LAN, 40-контактный цвет расширительный разъем, Часы реального времени. Кроме того, ROCK Pi 4 поддерживает питание USB PD и QC.
ROCK Pi 4 поставляется с двумя моделями, моделями A и Model B, каждая модель имеет 1 Гб, 2 Гб или 4 Гб ОЗУ.

Лучшие в своем классе показатели производительности

ROCK Pi имеет современный и мощный шестиядерный процессор, внутренний процессор RK3399, который обеспечивает значительно улучшенную производительность по сравнению с другими популярными моделями SBC. Все модели оснащены LPDDR4, ОЗУ 3200 МБ/с./с и опциональными высокопроизводительными модулями eMMC, повышают эффективность всех приложений.

Не раздражающий, подключение IoT

Рок-н-Pi особенности чайник чистые вариантов расширения, в том числе 40-контактный GPIO интерфейс, которые позволяют для взаимодействовать с целым рядом входных сигналов от кнопки, переключатели, датчики, светодиоды, и многое другое.
ROCK Pi также имеет Gbit LAN для сети, с выделенной шиной и контроллером, он работает без задержки при использовании сети с тяжелой нагрузкой. На борту 802,11 ac Wi-Fi предлагает 2,4G & 5G WLAN подключения. С Bluetooth 5,0 ROCK Pi обеспечивает улучшенную скорость работы по Bluetooth и Больший Радиус действия.
ROCK Pi также имеет один хост USB 3,0 и один порт USB 3,0 OTG, каждый 5 Гбит/с, работает независимо. USB 3,0 OTG может работать как usb-устройство, например, ADB Android или USB-гаджеты. Для переключения режимов OTG предусмотрен аппаратный переключатель.

AI возможности

ROCK Pi поддерживает основной стек ИИ с ускорением GPU. Более того, выделенный ускоритель NPU для ROCK Pi, оснащенный специально разработанным аппаратным средством, ускорит процесс машинного обучения и понизит мощность.

Разъем MIPI CSI для промышленного стандарта позволяет легко подключать exsit камеры к ROCK Pi и ROCK Pi также поддерживает промышленный стандарт MIPI DSI для ЖК-дисплея и сенсорного экрана. Благодаря аппаратному ускорению, он отлично подходит для приложения компьютерного видения, робототехники и многого другого.

То, что вам нужно

Необходимые

1. Основная плата ROCK Pi 4

2. Один из носков для хранения ниже:

3. Источник питания

4. USB клавиатура и мышь

5. Кабель монитора и HDMI

6. USB к TTL последовательный кабель

7. Кабель A-Male A USB

Опционально

1. μsd кард-ридер

2. USB тип A, чтобы type A кабель

3. USB к TTL последовательный кабель

4. Кабель Ethernet

5. Модуль камеры

6. ЖК-модуль

7. Аудиокабель

Закрытый вид ROCK Pi 4B

Рок-н-Pi 4B

Производительность

Процессор производительность

ROCK Pi оснащен SoC на ручной основе RK3399 и оснащен шестью ядрами для повышения производительности мультипоточного нанесения

Производительности GPU

Графический процессор ROCK Pi базируется на графическом процессоре Mali-T86oMP4. Он оснащен 4 ядрами, 6 часами ooMHz. По сравнению с процессорами SBC, ROCK Pi предлагает более качественные графические процессоры и производительность ГП

Ввода-вывода производительность

ROCK Pi поставляется с несколькими вариантами хранения, обеспечивающими превосходную производительность чтения и записи на внешних дисках хранения, что обеспечивает более быструю скорость чтения и записи. Это улучшает рабочий процесс, копирует, резервные копии и общее использование fle.

Сравнить версии

Модель

ROCK PI 4 модель A

ROCK PI 4 Model B

Процессор

64 бита шестиядерный процессор

С двумя камерами, процессор Rockchip RK3399

Двойной Cortex-72, частота 1,8 ГГц с qual Cortex-A53, частота 1,4 ГГц

Mali T860MP4 gpu, поддержка OpenGL ES 1,1/2,0/3,0/3,1/3,2, Vulkan 1,0, Open CL 1,1 1,2, DX11.

Память

LPDDR4

64-битный двухканальный LPDDR4 @ 3200 МБ/с./с, 1 ГБ/2 ГБ/4 ГБ, optioal

Коробка для хранения

Модуль eMMC (опциональный промышленный совместимый Высокопроизводительный Модуль eMMC, 8 ГБ/16 ГБ/32 ГБ/64 Гб/128 ГБ в наличии)

Карточке μSD (μsd слот поддерживает до 128 ГБ μsd карты)

M.2 SSD (разъем M.2 поддерживает до 2T M2 NVME SSD)

Дисплей

HDMI 2,0 до 4k @ 60

MIPI DSI 2 полосы через разъем FPC

HDMI и MIPI DSI могут работать одновременно, поддерживает режим зеркала или режим расширения.

Аудио

3,5 мм jack с микрофоном

Кодек HD, который поддерживает аудио до 24 бит/96 кГц.

Камера

MIPI CSI 2 полосы через разъем FPC, поддержка до 800 МП камеры.

Беспроводной

Нет

802,11 ac Wi-Fi

Bluetooth 5,0

С бортовой антенной

USB

USB 3,0 OTG X1, аппаратный переключатель для хоста/устройства, верхний

Хост USB 3,0 X1, выделенный канал USB 3,0, нижний

USB 2,0 хост X2

Ethernet

GbE LAN

Поддержка GbE LAN с поддержкой Ethernet (PoE)

Для питания от PoE требуется дополнительная шляпа

Ввода/вывода

40-контактный расширительный разъем

2 x UART

2 x шина SPI

3 x I2C автобус

1 x PCM/I2S

1 x SPDIF

2 x ШИМ

1 x АЦП

6 x GPIO

2x5 в постоянного тока

2x3,3 V питания постоянного тока в

Прочие ожерелья и подвески

РТК

Аккумулятор RTC для резервного копирования (опционально)

Мощность

USB PD, поддержка USB Type C PD 2,0, 9 В/2 А, 12 В/2 А, 15 В/2 А, 20 В/2 А.

Qualcomm® Quick ChargeTM: поддерживает адаптер QC 3,0/2,0, 9 В/2 А, 12 В/1,5 А

Размеры

85 мм x 54 мм

Модель бренда

Rock Pi4 model B

Феей Динь-Динь доска S

Nano Pi M4

Процессор:

RK3399

RK3288

RK3399

Графический процессор

Мали T864

ARM® Mali®-T764 GPU * 1

Мали T864

Память:

LPDDR4 64bit двухканальный LPDDR4 @ 3200 МБ/с., 4 Гб

Двухканальный LPDDR3, 2 Гб

2 Гб DDR3/4GB LPDDR3 1866 МБ/с.

Коробка для хранения:

EMMC модуль опционально, промышленный совместимый высокопроизводительный eMMC модуль, разъем для карт 8G/16G/32G/64G/128G, слот для долларов США, поддерживает карту до 128G, M.2 SSD M.2 разъем поддерживает до 2T M.2 NVME SSDeMMC socket up до 128 ГБ

Micro SD(TF) на 16 Гб Emmc

Разъем eMMC с пользовательским интерфейсом, карта uSD до 128 ГБ

Ethernet:

Для питания от PoE необходим дополнительный головной убор GbE LAN с поддержкой PoE

RTL GB LAN

Родной Гбит/с Ethernet

Внутренняя память::

802,11 ac wifi Bluetooth 5,0 с бортовой антенной

802,11 b/g/n, Bluetooth V4.0 + EDR

802.11a/b/g/n/ac, Bluetooth 4,1, двойной интерфейс антенны

Аудио:

3,5 мм двойной канал наушников/HDMI/микро телефон Входной HD кодек, который поддерживает до 24-бит/96 кГц аудио.

RTL HD кодек с 1x3,5 мм аудио разъем поддерживает Подключаемый модуль обнаружения и автоматическ-переключатель

3,5 мм двойной канал наушников/HDMI/микро телефон Входной

Видео Вход

2 полосы, MIPI CSI, до 8MPix/s, поддерживает синхронный ввод данных двойной камеры, совместим с официальным Raspberry Pi камерой

MIPI CSI

Один или два 4-канальная MIPI-CSI, двойной ISP, до 13 Мпикс/s, Поддерживает одновременное подключение ввода двойная камера для передачи данных

Видео Выход

HDMI 2,0 до 4k @ 60 MIPI DSI 2 полосы через разъем FPC HDMI и MIPI DSI могут работать одновременно, поддерживает режим зеркала или режим расширения. Совместим с официальным дисплеем Raspberry Pi

1x15-pin MIPI DSI, максимальная поддержка HD 1 x HDMI до 4K/30fps HDMI CEC аппаратных средств готов

HDMI: HDMI 2.0a, поддержка 4K @ 60 Гц, HDCP 1,4/2,2; Один 4-канальная MIPI-DSI

USB

USB 3,0 OTG x1 аппаратный переключатель для хоста/устройства, верхний USB 3,0 хост x1 выделенный USB3.0 канал, нижний USB 2,0 хост x2

USB2.0 x 4

USB 3,0: четыре порта USB 3,0 Type-A; USB Type-C: поддерживает USB2.0 OTG и вход питания

PCIE:

M.2 типа, 4 полосы для PCIE

Pin-Заголовок

40-контактный расширительный разъем:-Автобус UART - 2 шт., шина SPI-2 шт., шина I2C-1 шт. PCM/I2S - 1 шт., SPDIF - 1 шт., ШИМ-1 шт., ADC - 6 шт., GPIO - 2 шт., 5 шт. V питания постоянного тока pin - 2x3,3 V питания pin-код

40-Pin GPIO header

40Pin GPIO порты: 3X3V/1,8 V I2C, но не более чем на 1x3V UART, 1X3V SPI, 1 x SPDIF_TX, до 8x3V GPIO, 1x1,8 V 8 каналов I2S. Порты расширения 24Pin: 2 независимых хоста USB 2,0, PCIe x2, PWM x1, PowerKey

Мощность

USB PD Поддержка USB Type-C PD 2,0, 9 В/2A, 12 В/2A, 15 в/2A, 20 в/2A Qualcomm® Quick ChargeTM поддерживает адаптер QC3.0/2,0, 9 В/2 А, 12 В/1,5 А

Micro usb 5 В/2-3 А

5 в пост. Тока/3 А

Управление системы

Android 7,0, Debian, Ubuntu,

Debian9 / Android6

Android 8,1, Debian, Ubuntu, Armbian

Размеры

85 мм x 54 мм (8/коробка)

6x4,3x1,5 дюйм (ов)

85 мм x 56 мм (8/коробка)
